Помпа ВАЗ 2107 представляет собой центробежный насос, приводимый в действие ремнем от коленчатого вала. Ее задача – обеспечить циркуляцию охлаждающей жидкости между радиатором и блоком цилиндров. При выходе из строя начинают проявляться перегрев двигателя, утечка антифриза или посторонние звуки со стороны помпы. Разборка узла требуется для диагностики и ремонта, а в некоторых случаях – для замены подшипников или сальника.
Перед началом работ необходимо убедиться в наличии набора торцевых и рожковых ключей, съемника шкива, твердой опоры и чистой емкости для слива охлаждающей жидкости. Машину следует установить на ровную поверхность, заглушить двигатель и дождаться его полного остывания. Сливать антифриз нужно через кран радиатора или нижний патрубок – это обязательный этап перед демонтажем помпы.
Разборка выполняется при снятом ремне привода генератора и ослабленном натяжении ремня помпы. Откручивание крепежных болтов корпуса производится равномерно, чтобы не повредить посадочную поверхность на блоке цилиндров. Особое внимание стоит уделить состоянию прокладки – при ее повреждении возможна утечка антифриза после сборки. Также важно проверить отсутствие задиров и коррозии на рабочей поверхности крыльчатки и внутренней части корпуса.
Разобранную помпу следует осмотреть на наличие люфта в подшипнике и повреждений сальника. При наличии следов охлаждающей жидкости в зоне сливного отверстия корпуса требуется замена уплотнительных элементов. Оценка состояния компонентов помпы позволяет принять решение о целесообразности ремонта или замены всей детали. Сборка осуществляется в обратной последовательности с обязательной заменой прокладки и герметичной установкой корпуса.
Подготовка инструмента и снятие ремня привода помпы
Перед началом работ необходимо подготовить рабочее пространство и инструменты, чтобы избежать задержек при демонтаже. Помпа на ВАЗ 2107 приводится в движение ремнём от коленчатого вала, поэтому первым этапом будет его снятие. Работа проводится на холодном двигателе.
- Ключи на 10, 13 и 17 мм – для откручивания болтов крепления и натяжного механизма.
- Головка с трещоткой и удлинителем – упрощает доступ к крепежу в ограниченном пространстве.
- Плоская отвёртка – для фиксации натяжного ролика и возможного поддевания ремня.
- Перчатки – для защиты рук от острых кромок и загрязнений.
- Фонарик – при недостаточной освещённости моторного отсека.
Для снятия ремня сначала ослабляется натяжение. Удерживая генераторный узел, необходимо отпустить болт регулировочной планки ключом на 13 мм. Затем при помощи плоской отвёртки сдвинуть генератор ближе к двигателю. Натяжение ремня ослабнет, и его можно снять с шкивов – сначала с помпы, затем с коленчатого вала и генератора.
После снятия ремня проверьте его состояние. Если на нём присутствуют трещины, расслоение или сильный износ, дальнейшее использование не рекомендуется – необходима замена. Храните снятый ремень отдельно, чтобы он не мешал при дальнейших действиях по демонтажу помпы.
Слив охлаждающей жидкости из системы перед разборкой
Перед демонтажем помпы необходимо полностью слить охлаждающую жидкость из системы, чтобы избежать проливов и загрязнения моторного отсека. Работы проводятся только на остывшем двигателе, чтобы исключить риск ожогов.
Для начала снимается крышка расширительного бачка, чтобы уравнять давление. Затем под радиатор подставляется ёмкость объёмом не менее 7 литров. Откручивается сливная пробка в нижней части радиатора – как правило, она расположена справа снизу. После начала слива жидкость следует направить по жёлобу или шлангу, чтобы не попадала на элементы подвески и проводку.
Дополнительно охлаждающая жидкость сливается из блока цилиндров. Для этого откручивается сливная пробка, расположенная на выпускной стороне блока, ниже четвёртого цилиндра. Этот этап позволяет удалить остатки антифриза, которые не сливаются через радиатор.
После завершения слива обе пробки заворачиваются обратно с предварительной очисткой резьбы и контролем целостности уплотнительных шайб. При необходимости заменяются изношенные прокладки.
Рабочее место следует протереть от следов охлаждающей жидкости, чтобы исключить загрязнение при последующих операциях. Только после этого можно переходить к демонтажу навесного оборудования и непосредственно помпы.
Демонтаж вентилятора и кожуха радиатора
Перед снятием вентилятора необходимо отключить аккумуляторную батарею, чтобы избежать случайного запуска электровентилятора, если он установлен. На карбюраторных моделях ВАЗ 2107 чаще всего используется механический вентилятор, закреплённый на шкиве помпы четырьмя гайками на шпильках. Открутите их гаечным ключом на 10, придерживая шкив от проворачивания при помощи монтировки или специального фиксатора.
После снятия крыльчатки вентилятора аккуратно выньте её из моторного отсека, стараясь не повредить лопасти и не задеть радиатор. Кожух вентилятора фиксируется к радиатору винтами или саморезами, обычно по периметру. Используйте крестовую отвёртку или головку соответствующего размера, чтобы выкрутить все крепежи.
Далее необходимо аккуратно приподнять кожух вверх, отслеживая наличие возможных зацепов за патрубки или другие элементы системы охлаждения. В случае затруднённого демонтажа кожуха из-за ограниченного пространства, можно временно отстегнуть верхний патрубок радиатора, ослабив хомут и отведя шланг в сторону.
После удаления кожуха обеспечивается свободный доступ к передней части водяного насоса, что необходимо для последующего демонтажа помпы. Убедитесь, что кожух и вентилятор не имеют трещин или повреждений, при необходимости замените их новыми компонентами.

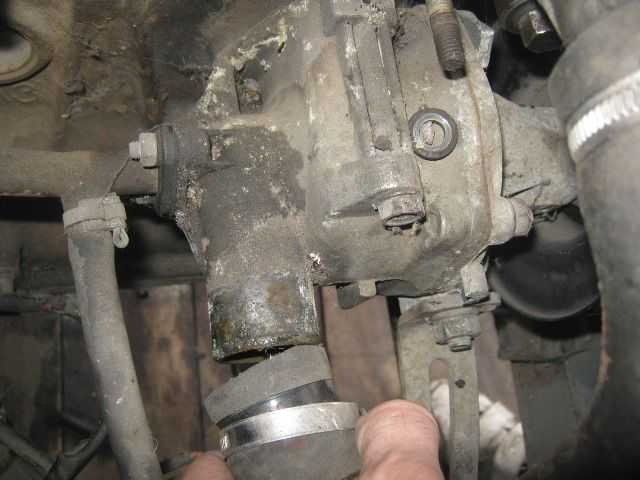

Откручивание креплений и снятие помпы с двигателя
Перед началом демонтажа убедитесь, что охлаждающая жидкость полностью слита, а ремень привода снят. Это предотвратит повреждение узлов и обеспечит доступ к крепежам.
Помпа крепится к блоку цилиндров шестью болтами с головками под ключ на 13 мм. Для доступа к ним потребуется трещотка с удлинителем. Работать удобнее снизу, через арку правого переднего колеса, сняв при необходимости защиту двигателя.
Откручивайте болты поочерёдно, придерживая помпу второй рукой, чтобы избежать её смещения и повреждения прилегающих поверхностей. Болты могут иметь следы герметика или ржавчины – используйте проникающую смазку за 10–15 минут до начала работ.
После извлечения всех болтов аккуратно отделите помпу от блока. Если она «прикипела» к посадочному месту, не используйте монтировку или ударные инструменты. Лучше воспользоваться деревянным клином и легкими постукиваниями по корпусу через проставку. Допустимо также осторожное вращение корпуса помпы из стороны в сторону.
После снятия тщательно осмотрите посадочную плоскость на блоке цилиндров. Удалите остатки старой прокладки и герметика пластиковой или деревянной лопаткой, не допуская появления царапин. Любые неровности приведут к утечке охлаждающей жидкости после сборки.
Разборка корпуса помпы и извлечение внутренних элементов
После снятия помпы с двигателя необходимо очистить её внешнюю поверхность от остатков прокладки и загрязнений. Корпус фиксируется болтами, расположенными по окружности. Используя ключ на 10 или 12 (в зависимости от модификации), аккуратно открутите все крепления поочерёдно, избегая перекосов при разъединении половинок.
При разделении корпуса будьте внимательны – внутри могут остаться мелкие детали. Извлеките крыльчатку, удерживая вал от проворота. Если вал зафиксирован жёстко, используйте резиновый молоток для лёгких ударов по торцу. Крыльчатка может быть выполнена из металла или пластика, при демонтаже не допускайте деформации лопастей.
Снимите подшипник с вала. Если он не выходит вручную, примените съёмник. Оцените состояние обойм и шариков: наличие люфта или следов ржавчины указывает на необходимость замены. После этого аккуратно выньте сальник, поддев его тонкой отвёрткой. Повреждённые элементы обязательно заменяются аналогами с идентичными размерами.
Все снятые детали отсортируйте, промойте керосином или бензином, затем просушите. При осмотре обратите внимание на наличие трещин на корпусе, износ посадочных мест и следы утечек. Повреждённые элементы не подлежат восстановлению и требуют замены.
Проверка состояния подшипника, крыльчатки и сальников
Осмотрите подшипник на люфт и посторонние шумы. Подшипник должен вращаться свободно, без заеданий и скрипов. Любой заметный люфт указывает на износ и необходимость замены. При проверке вращайте вал рукой: если чувствуется сопротивление или слышен металлический звон, подшипник неисправен.
Крыльчатка помпы должна иметь целые, не повреждённые лопасти. Трещины, сколы или деформация уменьшают эффективность циркуляции охлаждающей жидкости. При обнаружении дефектов крыльчатку следует заменить, чтобы избежать перегрева двигателя.
Сальники проверяются на герметичность и отсутствие подтеков. Поврежденный сальник вызывает протечки антифриза и снижает давление в системе. Визуально оцените состояние уплотнителя: он не должен быть порван, затвердевший или деформированный. При малейших признаках износа сальник подлежит обязательной замене.
Вопрос-ответ:
Как правильно подготовить автомобиль перед снятием помпы ВАЗ 2107?
Перед снятием помпы необходимо слить охлаждающую жидкость из системы, чтобы избежать протечек и загрязнений. Рекомендуется отключить аккумулятор и снять защитные кожухи ремня привода, обеспечив свободный доступ к помпе. Также стоит очистить рабочее место и подготовить набор инструментов для демонтажа.
Какие инструменты потребуются для демонтажа помпы на ВАЗ 2107?
Для снятия помпы обычно используют ключи на 10 и 13 мм, отвертку с плоским лезвием для снятия хомутов и возможного поддевания, а также емкость для слива охлаждающей жидкости. Иногда полезен рожковый ключ или трещотка с удлинителем, чтобы удобнее работать в труднодоступных местах.
Какие признаки указывают на необходимость разборки и замены помпы на ВАЗ 2107?
Основными признаками служат посторонние шумы со стороны помпы, течь охлаждающей жидкости возле корпуса, перегрев двигателя, а также видимые следы коррозии или износ сальника. Если помпа прокручивается с люфтом или крыльчатка повреждена, замена становится необходимой.
Как правильно снять ремень привода помпы без повреждений?
Для снятия ремня нужно ослабить натяжение, обычно путем ослабления болта натяжного ролика или ослабления крепления самого помпового шкива. После этого ремень аккуратно снимается с шкивов, избегая рывков и повреждений. Важно запомнить или отметить расположение ремня для правильной установки после ремонта.
Какие этапы включает разборка помпы после её снятия с двигателя?
Разборка помпы начинается с откручивания крепежных болтов корпуса. Далее аккуратно отделяют крыльчатку, проверяют состояние подшипника и сальника. При необходимости внутренние детали очищают от загрязнений и заменяют изношенные элементы. Важно соблюдать аккуратность, чтобы не повредить уплотнительные поверхности и резиновые элементы.
Какие инструменты нужны для разборки помпы ВАЗ 2107?
Для снятия и разборки помпы потребуются ключи на 10 и 13 мм, плоская отвертка, пассатижи, а также ёмкость для слива охлаждающей жидкости. Иногда понадобится съёмник или молоток для аккуратного отделения корпуса помпы. Рекомендуется заранее подготовить ветошь и уплотнительную смазку для сборки.
Как правильно проверить состояние подшипника и крыльчатки помпы после её разборки?
После снятия помпы осмотрите подшипник на предмет люфта и шума — он не должен быть свободным или скрипеть при вращении. Крыльчатка должна быть целой, без трещин и деформаций. Визуально оцените состояние сальников — они не должны иметь повреждений или следов подтекания. При обнаружении износа подшипника или повреждений крыльчатки лучше заменить соответствующие детали, чтобы избежать проблем с охлаждением двигателя.
