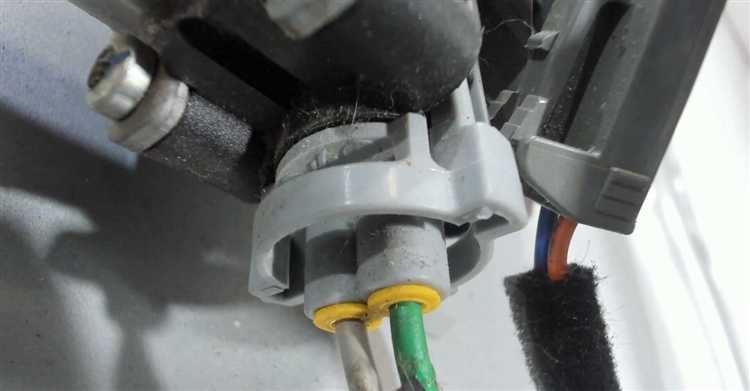

На Mitsubishi Pajero 4 штатная проводка под розетку фаркопа присутствует не всегда, особенно если автомобиль не комплектовался заводским прицепным устройством. В большинстве случаев требуется самостоятельная прокладка кабеля от задней части авто до блока предохранителей или подключения к задним фонарям. Знание точек подключения и схемы помогает избежать ошибок и перегрузки электроцепи.
Для работы потребуется 7-контактная розетка европейского стандарта, кабель с цветовой маркировкой, термоусадочные трубки, изолента, набор инструментов (отвёртки, обжимки, тестер) и при необходимости – реле отключения заднего противотуманного фонаря. Важно использовать качественные герметичные соединения, чтобы исключить коррозию проводов и короткие замыкания при эксплуатации в сырую погоду.
Питание можно взять с заднего блока фонарей, но более надёжный вариант – протянуть отдельную линию питания от аккумулятора через предохранитель. Обязательно учитывать токовую нагрузку, особенно если планируется подключение прицепа с внутренним освещением или электромеханическими тормозами. Также нужно помнить, что по ПДД прицеп должен иметь включённый задний противотуманный фонарь, если он включён на автомобиле, – для этого иногда требуется установка отдельного реле-развязки.
Правильное подключение розетки обеспечит корректную работу всех световых сигналов на прицепе: габаритов, стопов, указателей поворота и противотуманного фонаря. Нарушение схемы приведёт к некорректному поведению фаркопной электрики, а в худшем случае – к повреждению блока предохранителей или жгутов проводки.
Как выбрать подходящую розетку для фаркопа Паджеро 4
Для подключения прицепа к Mitsubishi Pajero IV требуется розетка, совместимая с электросистемой автомобиля и оборудованием прицепа. Неправильно выбранная розетка может привести к некорректной работе света или повреждению электроники. Важно учитывать не только количество контактов, но и стандарты подключения, тип изоляции и устойчивость к погодным условиям.
На Паджеро 4 можно установить два типа розеток:
- 7-контактная (тип N) – используется для легковых прицепов без функции заднего хода и без внутреннего освещения;

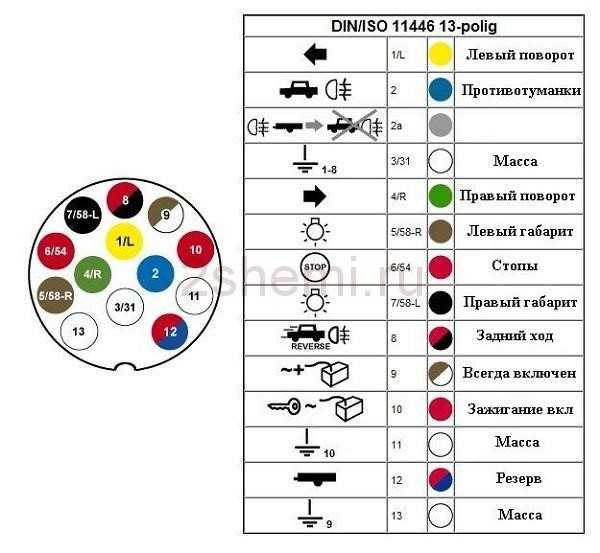

- 13-контактная (тип Jaeger) – обеспечивает питание дополнительного оборудования (освещение внутри прицепа, холодильник, зарядка аккумулятора), а также поддержку заднего хода.
Для поездок с автодомами или прицепами с функцией реверса рекомендуется установка 13-контактной розетки. Она обеспечивает совместимость с европейским стандартом и позволяет передавать большее количество сигналов.
При выборе розетки обратите внимание на следующие параметры:
- Совместимость с электросхемой Pajero IV – напряжение 12 В, стандартная распиновка;
- Качество материала – желательно наличие защитной крышки, влагостойкого корпуса и антикоррозийного покрытия контактов;
- Наличие сертификатов – розетка должна быть предназначена для автомобильного применения и соответствовать стандартам ЕС или РФ;
- Производитель – надёжные бренды: Hella, Erich Jaeger, Bosal, WESTFALIA;
- Тип крепления – корпус розетки должен подходить под штатное место установки на Паджеро без необходимости доработки кронштейнов.
Где найти точку подключения к электропроводке автомобиля
На Mitsubishi Pajero 4 штатная точка подключения розетки фаркопа расположена в багажном отсеке, за обшивкой левого борта. Там находится разъём заводской проводки, предназначенный для подключения электрики прицепа. В большинстве комплектаций этот разъём установлен с завода, даже если сам фаркоп отсутствует.
Для доступа к разъёму необходимо снять левую боковую панель багажника. Панель фиксируется клипсами и винтами, расположенными под резиновыми уплотнителями. После демонтажа панели можно увидеть прямоугольный 10- или 12-контактный разъём с заглушкой. Это и есть штатная точка подключения.
Если заводской разъём отсутствует, альтернативный вариант – подключение к задним фонарям. Жгут проводов проходит по полу багажника и заходит в фонари через задние стойки. Для подсоединения используют специальные адаптеры или делают врезку при помощи герметичных клемм типа Scotchlok. Подключение следует выполнять строго по схеме, соблюдая полярность и функцию каждого провода (габариты, поворотники, стоп-сигнал, задний ход).
Подключение массы (минуса) желательно производить непосредственно к кузову в районе крепления розетки – это сокращает сопротивление и снижает вероятность наводок. Контактную поверхность необходимо зачистить до металла и покрыть антикором после установки.
Во избежание ошибок рекомендуется использовать мультиметр или пробник с лампочкой для точного определения сигналов на проводах. Подключение «вслепую» по цветам проводки может привести к некорректной работе электрики прицепа.

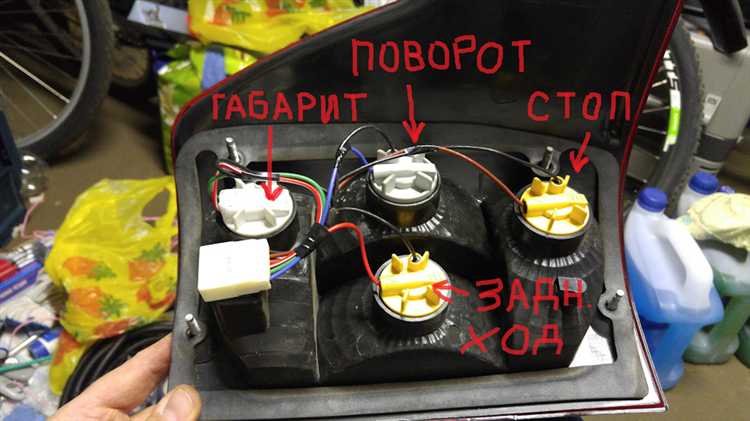

Как подключить задние фонари к розетке фаркопа
Для подключения задних фонарей прицепа к электросистеме Паджеро 4 через розетку фаркопа необходимо провести сигнал от штатных фонарей автомобиля к соответствующим контактам розетки. Наиболее стабильный способ – использовать 7-контактную розетку (тип N), так как она охватывает все основные функции: габариты, поворотники, стоп-сигналы и задний ход.
Провод «габариты» подключается к серо-зеленому проводу в заднем левом фонаре. Для стоп-сигналов используется зеленый провод, идущий к тому же фонарю. Правый и левый поворотники подключаются к сине-черному и черно-белому проводам соответственно. Сигнал заднего хода можно взять с фиолетово-белого провода, подходящего к заднему правому фонарю. Массу лучше брать с кузова автомобиля – используйте болт на корпусе с надежным контактом и зачисткой поверхности под клемму.

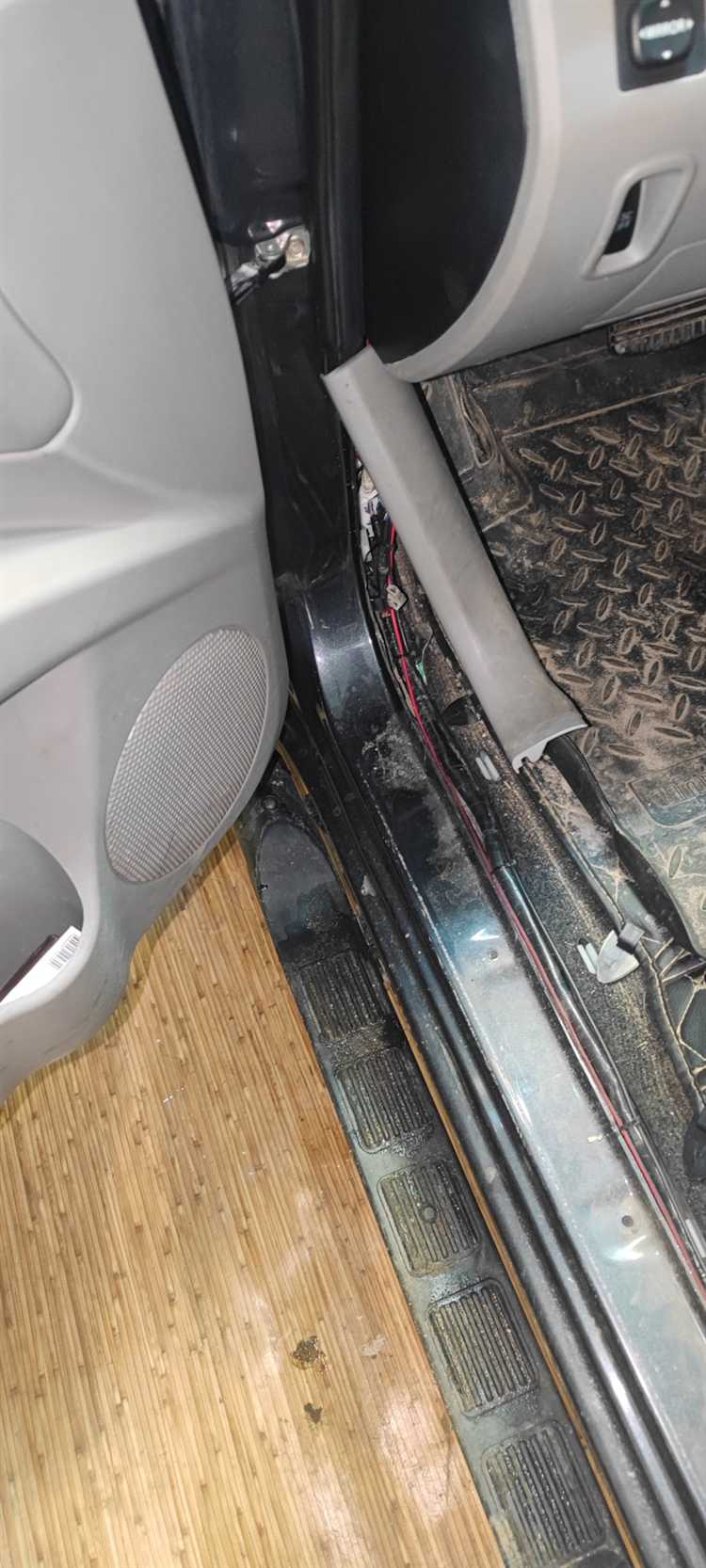

Подключение лучше выполнять через герметичный разветвитель или соединительные клипсы типа Scotchlok, чтобы не нарушать целостность штатной проводки. При монтаже рекомендуется проложить проводку в гофре и закрепить стяжками вдоль штатных жгутов. Все соединения должны быть защищены от влаги – используйте термоусадку или герметик.
Перед подключением розетки важно отключить аккумулятор, чтобы избежать коротких замыканий. После завершения работ необходимо проверить корректность подключения прицепа с помощником или тестером розеток. Неправильная коммутация может привести к сбоям в работе штатной электрики.
Как правильно подсоединить массу розетки
Для корректной работы электрики прицепа важно обеспечить надежное соединение массы розетки с массой автомобиля. Ошибки на этом этапе могут привести к нестабильной работе освещения или полному отсутствию питания на прицепе.

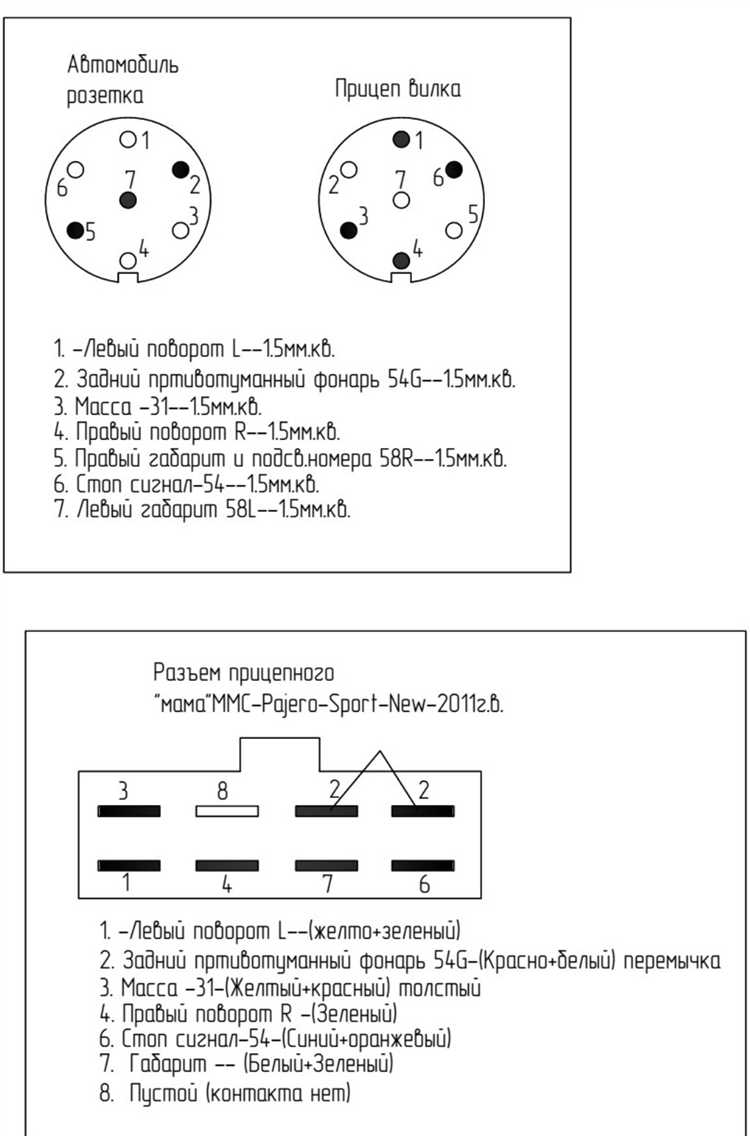

На Паджеро 4 масса розетки подключается через контакт №3 в 7-контактной схеме (по стандарту ISO 1724). Этот провод, как правило, имеет белый цвет. Для подключения рекомендуется использовать многожильный медный провод сечением не менее 2.5 мм².
Надежное место для подключения массы – это заводская точка массы на кузове автомобиля в багажном отсеке или рядом с кронштейном крепления фаркопа. Важно предварительно зачистить место контакта до металла, удалить краску и ржавчину, а затем обработать точку контакта антикоррозийной смазкой (например, литолом).
Для крепления используется кольцевая клемма, закреплённая болтом к кузову. Не допускается соединение массы «на скрутку» или с использованием саморезов без обработки поверхности – это может вызвать переходное сопротивление и перегрев провода.
После подключения массу необходимо прозвонить тестером: сопротивление между корпусом авто и контактом №3 на розетке должно стремиться к нулю. Также рекомендуется проверить работоспособность массы при нагрузке – например, при включении задних фар прицепа. Если лампы светят тускло, соединение выполнено неправильно.
Не следует подключать массу к элементам подвески, выхлопной системе или съемным частям кузова. Эти места не обеспечивают стабильный контакт при вибрациях и подвержены коррозии.
Особенности подключения поворотников и стоп-сигналов
При подключении розетки фаркопа на Паджеро 4 важно корректно подключить сигнальные цепи поворотников и стоп-сигналов, чтобы обеспечить стабильную работу световой сигнализации при движении с прицепом.
Поворотники на Паджеро 4 управляются через модуль ETACS, поэтому прямое подключение к их цепям может вызвать ошибки или неправильную работу. Рекомендуется использовать специальные согласующие реле или модули согласования, которые подключаются к существующим цепям без вмешательства в штатную проводку.
- Левый поворотник: оранжево-зелёный провод в жгуте задней левой фары.
- Правый поворотник: зелёно-чёрный провод в жгуте задней правой фары.
Подключение лучше выполнять через диодную развязку или готовый модуль согласования с CAN-интерфейсом. Это исключит обратную нагрузку на штатную проводку.
Стоп-сигнал подключается к красно-зелёному проводу, идущему от педали тормоза. Важно проверить наличие напряжения 12 В при нажатии на тормоз – это подтверждает правильность найденного провода.
Рекомендуется избегать подключения через задние фонари, если автомобиль оснащён системой контроля ламп. В таких случаях возможны ложные ошибки на панели приборов.
- Прозвонить провода мультиметром для уточнения сигнальных цепей.
- Установить согласующий модуль между штатной проводкой и розеткой фаркопа.
- Проверить работу каждого сигнала на прицепе: поворотники и стоп-сигналы должны работать синхронно с автомобилем.
После подключения важно заизолировать все соединения термоусадкой и уложить провода вдали от движущихся частей и источников нагрева.

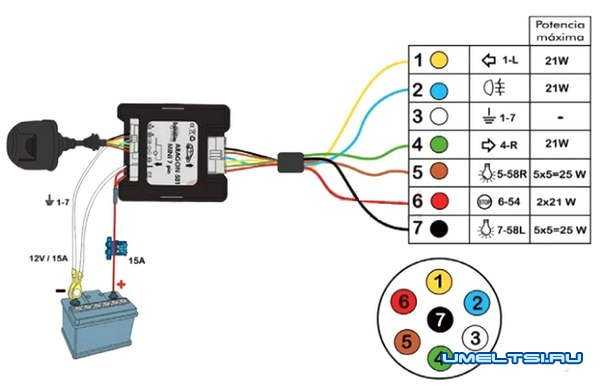

Нужно ли использовать блок согласования и как его установить
В Паджеро 4 штатная электросистема фаркопа построена на цифровом контроллере, который отслеживает нагрузки на световые цепи. Прямое подключение дополнительной розетки без блока согласования часто приводит к ошибкам в системе и отключению части функций штатной электрики, например, предупреждений на приборной панели.
Блок согласования необходим для предотвращения ложных срабатываний и защиты электроники автомобиля. Он обеспечивает правильное распределение нагрузки и имитирует штатные сигналы, исключая ошибки CAN-шины.
Для Паджеро 4 рекомендуется использовать специализированный блок согласования с поддержкой протокола CAN и функцией защиты от короткого замыкания. Обычно такой блок включает интегрированные предохранители и стабилизаторы напряжения.
Установка блока согласования проводится в моторном отсеке, ближе к месту подключения проводки фаркопа. Основные этапы монтажа:
1. Отключить аккумулятор для исключения коротких замыканий.
2. Подключить входные провода блока к штатной электросети автомобиля согласно схеме производителя.
3. Вывести выходные провода блока к розетке фаркопа, соблюдая полярность и цвета проводов.
4. Закрепить блок в месте, защищённом от влаги и механических повреждений, с хорошей вентиляцией.
5. Проверить исправность всех соединений и подключить аккумулятор.
После установки необходимо проверить работу поворотников, стоп-сигналов и габаритов на прицепе, убедиться в отсутствии ошибок на приборной панели и отсутствии перезагрузок электросистемы.
Проверка работоспособности розетки после подключения
Для проверки розетки фаркопа понадобится мультиметр и тестовая лампа или подключаемый прицеп с рабочей электрикой. Сначала убедитесь, что все соединения надежно закреплены и изолированы.
Проверка начинается с контроля наличия напряжения на каждом контакте розетки при включенных габаритах, поворотниках и стоп-сигналах. Для этого мультиметром измерьте напряжение между массой и соответствующим контактом розетки. Значение должно соответствовать напряжению аккумулятора – около 12 В.
При включении поворотников напряжение должно появляться поочередно на контактах, отвечающих за левый и правый поворот. Для стоп-сигналов проверка аналогична – напряжение появляется при нажатии на тормоз.
Если используется тестовая лампа, подключите ее между массой и проверяемым контактом. Лампа должна ярко светиться при активации соответствующего сигнала. Отсутствие свечения или мерцание укажет на плохое соединение или неисправность в проводке.
Особое внимание уделите массе: она должна иметь надежный контакт с кузовом. Плохая масса приведет к некорректной работе всей розетки.
При обнаружении несоответствий проверяйте правильность подключения проводов согласно схеме, качество контактов и состояние предохранителей. После устранения неполадок повторите тесты.
Финальный этап – подключение прицепа и проверка работы всех его световых приборов. При правильном подключении все сигналы фаркопа должны корректно дублироваться на прицепе без перебоев и сбоев.
Вопрос-ответ:
Как правильно определить тип розетки для фаркопа на Паджеро 4?
Для выбора подходящей розетки нужно учитывать стандарт электропроводки вашего автомобиля и совместимость с прицепом. На Паджеро 4 чаще всего используется 7-контактная розетка, которая обеспечивает питание всех необходимых сигналов: габариты, поворотники, стоп-сигналы, а также питание для электроприборов прицепа. При выборе стоит проверить маркировку и технические характеристики розетки, чтобы она подходила к модели вашего фаркопа и соответствовала напряжению 12 В. Если планируется использование более сложного оборудования на прицепе, лучше подобрать розетку с дополнительными контактами.
Какие инструменты и материалы понадобятся для подключения розетки фаркопа на Паджеро 4 своими руками?
Для выполнения подключения потребуется набор отверток (крестовая и плоская), тестер или мультиметр для проверки напряжения и контактов, изолента, кабельные хомуты, нож для снятия изоляции, а также провода подходящего сечения (обычно 1,5-2 мм²). Дополнительно понадобится сама розетка с комплектом крепежа и, в некоторых случаях, блок согласования сигналов. Если вы планируете закреплять провода в салоне или под капотом, могут пригодиться пластиковые клипсы или специальные держатели проводки. Перед началом работ важно отсоединить аккумулятор для безопасности.
Как проверить правильность подключения розетки после установки на Паджеро 4?
После установки розетки необходимо проверить работу всех сигналов прицепа. Для этого следует подключить тестовую лампу или другой индикатор к каждому контакту розетки и проверить включение габаритов, поворотников, стоп-сигналов, а также работу питания при включении зажигания. Если есть возможность, можно использовать диагностический прибор, который покажет состояние цепей. Особое внимание уделите качеству контактов и отсутствию коротких замыканий. Провода не должны иметь повреждений, а крепления — быть надежными. При обнаружении неисправностей проверьте соответствие подключений схеме и надежность контактов.
Нужно ли использовать блок согласования при подключении розетки фаркопа на Паджеро 4, и как его установить?
Блок согласования необходим для предотвращения ошибок в системе сигнализации автомобиля и защиты электроники от перегрузок, которые могут возникать при подключении прицепа. В Паджеро 4 он рекомендован, особенно если электросистема машины оснащена современными модулями управления. Установка блока проводится между штатной проводкой и проводами к розетке фаркопа. Его подключают согласно инструкции, обычно через соответствующие разъемы или напрямую к контактам. После установки блок обеспечивает стабильное распределение сигналов, предотвращая ложные срабатывания и повышая безопасность эксплуатации прицепа.
