Маховик на Ладе Приоре – важный элемент трансмиссии, который обеспечивает равномерность работы двигателя и передачу крутящего момента. При замене сцепления, течи сальника коленвала или капитальном ремонте ДВС часто требуется демонтаж и установка нового маховика. Работа требует точности: ошибки приводят к вибрациям, преждевременному износу сцепления и даже повреждению коленвала.
Перед началом потребуется: головки E12 и E14, вороток, фиксатор маховика (или помощь второго человека), динамометрический ключ, фиксатор резьбы. Работы проводятся только на демонтированном КПП. Штатный маховик для Приоры – двухмассовый или одномассовый, в зависимости от модификации. Для замены используется оригинальная деталь или проверенный аналог, совместимый с мотором ВАЗ-21126 или его производными.
Перед установкой маховик обязательно очищается от заводской смазки, проверяется на биение и микротрещины. Посадочная поверхность коленвала и резьбовые отверстия обезжириваются. Болты крепления затягиваются крест-накрест в несколько этапов с моментом 65 Н·м (при использовании оригинальных болтов ВАЗ). Рекомендуется использовать фиксатор резьбы средней фиксации для предотвращения самооткручивания.
После установки маховика необходимо убедиться в его свободном вращении без задевания кожуха сцепления и отсутствия люфта. Только после этого можно монтировать корзину, диск сцепления и возвращать коробку передач на место.
Как выбрать подходящий маховик для двигателя Приоры
Для двигателя ВАЗ-21126 (1.6 16-клапанный), установленного на большинстве Приор, подходит маховик диаметром 212 мм с шестью крепёжными отверстиями и венцом под стартер с 111 зубьями. Важно учитывать год выпуска: на ранних версиях применялись маховики с меньшим числом зубьев, несовместимые с современными стартерами.
Маховик должен соответствовать конкретной коробке передач. Если установлена КПП от ВАЗ-2170, применяется облегчённый маховик от Приоры, весом около 5,8–6,3 кг. Для более старых КПП, например от ВАЗ-2110, потребуется маховик с иным смещением под корзину сцепления.
Облегчённые маховики (около 4,5 кг) уменьшают инерцию и повышают отклик педали газа, но снижают комфорт на низких оборотах. Они подходят для спортивного использования или чип-тюнинга, но не рекомендуются для ежедневной эксплуатации в городском режиме.
Проверяй маховик на биение: максимально допустимое отклонение – 0,1 мм. Любые трещины, следы перегрева или износ зубьев венца – причина отказа от установки. При покупке нового маховика выбирай продукцию ВАЗ, Valeo или Luk, так как аналоги низкого качества быстро теряют геометрию при нагреве.
Необходимые инструменты и материалы для замены маховика
Домкрат и надёжные подпорки – необходимы для подъёма передней части автомобиля и обеспечения доступа к коробке передач. Использовать только заводские или сертифицированные модели с грузоподъёмностью не менее 1,5 тонн.
Набор головок и трещотка – подойдёт набор на 1/2 дюйма с головками от 10 до 19 мм. Обязателен удлинитель и карданный шарнир для труднодоступных болтов.
Ключ для болтов шкива – рекомендуется использовать динамометрический, чтобы затянуть крепления маховика с точным усилием (по спецификации – от 60 до 80 Н·м, с последующей довороткой на угол).
Монтажная лопатка или монтировка – применяется для аккуратного отделения коробки передач от двигателя без повреждения сопрягаемых плоскостей.
Фиксатор маховика – позволяет надёжно зафиксировать маховик при откручивании болтов. Альтернатива – отвёртка с упором в зубья венца, но это менее безопасный метод.
Шпильковёрт или съёмник, если требуется демонтаж направляющих или крепёжных элементов со следами ржавчины или износа.
Очиститель тормозов – для обезжиривания посадочных поверхностей маховика и коленчатого вала. Оставлять следы смазки недопустимо.
Новый маховик – строго под двигатель ВАЗ-21126 (для Приоры), с предварительной проверкой на отсутствие биения и повреждений зубчатого венца.
Новые болты крепления маховика – использовать только оригинальные или эквивалентные по прочности. Повторное применение старых болтов недопустимо из-за риска срыва резьбы.
Медная или графитовая смазка – наносится тонким слоем на резьбу болтов, если это допускается производителем. Не наносить на контактные поверхности маховика.
Как безопасно демонтировать старый маховик с двигателя
Перед началом работ отключи аккумулятор, чтобы исключить случайное замыкание при работе с электростартером и проводкой. Установи автомобиль на ровную поверхность и зафиксируй его противооткатными упорами. Подними переднюю часть машины, используя домкрат и надёжные подпорки под лонжероны.
Сними коробку передач. Для этого открути крепления привода, трос сцепления (или гидролинию, если установлено гидравлическое сцепление), открути стартер и крепёжные болты КПП. Аккуратно отсоедини коробку, поддерживая её домкратом, чтобы избежать резкого обрыва.

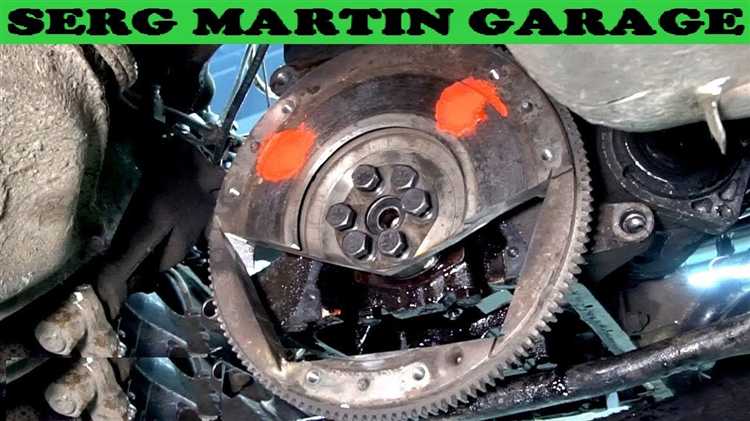

После демонтажа КПП получишь доступ к маховику. Установи фиксатор коленвала через специальное технологическое отверстие в блоке цилиндров, чтобы исключить его проворачивание при откручивании болтов маховика.
Откручивай болты крепления маховика по диагонали, по одному обороту за подход, чтобы не деформировать фланец. Используй вороток с головкой на 17 мм. Болты имеют высокую степень затяжки, поэтому возможно понадобится рычаг или ударный гайковёрт.
Когда все болты откручены, аккуратно сними маховик. Он тяжёлый – до 7 кг, держи его обеими руками. Не допускай падения: маховик может повредить посадочную плоскость или элементы моторного отсека.
Осмотри состояние посадочной поверхности коленвала. При наличии задиров, следов масла или ржавчины очисти её ветошью с обезжиривателем. Проверь сальник коленвала: если видны потёки масла – замени до установки нового маховика.
Очистка посадочного места и проверка состояния коленвала
Перед установкой маховика необходимо тщательно очистить посадочную плоскость фланца коленвала от старого герметика, масла, коррозии и грязи. Использовать только безворсовую ткань и очиститель на основе ацетона или бензина ГАЛОШа. Металлические щётки и абразивы запрещены – можно повредить поверхность и нарушить прилегание маховика.
После очистки визуально проверьте плоскость фланца. Не допускаются задиры, сколы, трещины или следы износа. При наличии повреждений поверхность подлежит шлифовке или замене коленвала.
Особое внимание – резьбовым отверстиям. Убедитесь, что они не повреждены и не имеют следов масла. Продуйте отверстия сжатым воздухом, при необходимости пройдите метчиком М10×1,25. Остатки масла в резьбе могут вызвать ошибку момента затяжки и привести к откручиванию болтов.
Проверьте осевое биение торца коленвала. Показатель не должен превышать 0,05 мм. Используйте индикатор часового типа. При превышении нормы – дальнейшая установка невозможна без устранения дефекта.
Заключительный этап – обезжиривание фланца и тыльной части маховика непосредственно перед установкой. Используйте свежую безворсовую салфетку и повторно протрите обе поверхности.
Правильная установка нового маховика с соблюдением меток
Перед установкой убедитесь, что новый маховик соответствует модели двигателя ВАЗ-21126. Поверхность прилегания к коленчатому валу должна быть чистой, без следов масла и износа. Используйте обезжириватель, затем протрите сухой чистой тканью.
- Совместите фиксирующее отверстие маховика с штифтом на торце коленвала. На оригинальных маховиках метка совмещения выполнена в виде фаски или выбитой точки рядом с одним из отверстий.
- Установите маховик на коленвал. Он должен сесть без перекосов. Не допускается использование молотка или других ударных инструментов.
- Вкрутите новые болты крепления маховика (6 штук, шаг резьбы М10х1.25). Использовать старые болты не рекомендуется, так как они испытывают значительные нагрузки и могут сорваться.
- Затяните болты по диагонали в три этапа:
- 1-й проход: 20 Н·м
- 2-й проход: 40 Н·м
- 3-й проход: доворот на 60 градусов
- Проверьте, чтобы установочная метка на маховике совпала с контрольной меткой на корпусе двигателя при положении ВМТ первого цилиндра. Для этого снимите свечу первого цилиндра, установите поршень в ВМТ и прокрутите маховик – метки должны совпасть.
- После установки проверьте свободное вращение маховика и отсутствие биения. При наличии вибраций повторите установку.
Несоблюдение меток и неправильный момент затяжки приведут к нарушению фаз газораспределения и сбоям в работе двигателя.
Момент затяжки болтов маховика и порядок затяжки
Для надежной фиксации маховика на Приоре требуется затягивать болты с усилием 45 Н·м. Этот момент обеспечивает правильное прижатие детали без риска деформации или повреждения резьбы.
Затяжку выполняйте в несколько этапов: сначала все болты протяните вручную, чтобы зафиксировать маховик равномерно. Затем затяните болты крест-накрест с усилием около 20 Н·м. На последнем этапе закрепите каждый болт окончательно, применяя динамометрический ключ с моментом 45 Н·м, соблюдая тот же крестовой порядок.
Крестовой порядок затяжки предотвращает перекос маховика и гарантирует равномерное распределение нагрузки. Начинайте с болта, расположенного напротив посадочного отверстия коленвала, и двигайтесь по диагонали к соседним крепежным элементам.
Использование моментного ключа обязательно. Самопроизвольное затягивание «на глаз» приводит к ослаблению крепления и может вызвать вибрации или выход маховика из строя.
Как проверить работу маховика после установки без запуска двигателя
После монтажа маховика на Приору необходимо проверить его функциональность без запуска мотора. Для этого выполните следующие действия.
1. Проверьте надежность крепления маховика. Используйте динамометрический ключ, затянув болты с моментом 28-30 Н·м. Это исключит ослабление крепления и люфты.
2. Проверьте вращение маховика вручную через отверстие под стартер или через сцепление. Маховик должен вращаться плавно, без заеданий и посторонних звуков. Оцените отсутствие биений – при вращении не должно ощущаться вибраций.
3. Проверьте положение маховика относительно блока цилиндров. Примените щуп толщиной 0,05 мм для измерения зазоров между маховиком и прилегающими поверхностями. Допустимый зазор – не более 0,1 мм.
4. Проверьте состояние зубьев венца маховика. Осмотрите их на наличие сколов или зацепов. Зубья должны быть целыми и без видимых повреждений.
5. Проверьте люфт маховика на валу. Легко попробуйте сдвинуть маховик вдоль оси вала – люфт не должен превышать 0,3 мм.
6. После выполнения всех проверок вручную можно проверить работу сцепления, переключая передачи и оценивая нагрузку на маховик при выжатом и отпущенном сцеплении.
Если все параметры соответствуют норме, маховик установлен корректно и готов к эксплуатации.
Вопрос-ответ:
Какие инструменты понадобятся для установки маховика на Приору?
Для установки маховика потребуется набор ключей (обычно на 10, 13 и 17 мм), отвертки, динамометрический ключ для правильного затягивания болтов, подъемник или домкрат для удобного доступа к коробке передач, а также специальный съемник сцепления. Иногда может понадобиться очиститель или обезжириватель для деталей.
Как проверить состояние маховика перед установкой на Приору?
Перед монтажом маховика важно внимательно осмотреть его поверхность на наличие трещин, деформаций или сильного износа. Особое внимание уделяется контактной зоне с диском сцепления: она должна быть ровной, без глубоких борозд и задиров. Если есть заметные повреждения, лучше заменить маховик новым или отремонтированным.
Какие ошибки часто допускают при установке маховика на Приору и как их избежать?
Частая ошибка — недостаточно крепко затянутые болты, что может привести к люфту или даже разрушению детали. Также иногда забывают очистить посадочное место от грязи и масла, что влияет на плотность соединения. Чтобы избежать проблем, нужно тщательно протереть поверхности и затягивать крепеж строго по указанному моменту затяжки, используя динамометрический ключ.
Сколько времени обычно занимает установка маховика на Приору?
В среднем, процесс установки может занять от 2 до 4 часов. Время зависит от опыта мастера, наличия нужных инструментов и состояния автомобиля. Для новичков процедура может занять больше времени, поскольку потребуется аккуратно снять коробку передач и обеспечить точное позиционирование маховика.
Нужно ли регулировать сцепление после установки нового маховика на Приору?
Да, после монтажа маховика рекомендуется проверить и при необходимости отрегулировать сцепление. Новая деталь может влиять на зазор между диском сцепления и корзиной, что напрямую влияет на работу сцепления и плавность переключения передач. Обычно проверяют свободный ход педали и при необходимости регулируют трос сцепления или гидравлику.
Как правильно подготовить автомобиль перед установкой маховика на Приору?
Перед монтажом маховика на Приору необходимо снять аккумулятор, отсоединить коробку передач и сцепление. Важно очистить рабочую зону от грязи и масла, проверить состояние заднего сальника коленвала и заменить его при необходимости. Рекомендуется иметь под рукой набор ключей и отверток, а также смазку для резьбовых соединений.
