Как проверить якорь на генераторе ваз 2114

Неисправности якоря генератора на ВАЗ 2114 могут приводить к падению напряжения в бортовой сети, ускоренной разрядке аккумулятора и перебоям в работе электрооборудования. Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при демонтаже генератора.

Для проверки потребуется мультиметр с функцией измерения сопротивления и режима «прозвонки». В первую очередь осматривают коллектор на предмет износа и подгаров, затем измеряют сопротивление между ламелями. Для исправного якоря этот показатель должен находиться в пределах 2–5 Ом. Значения, близкие к нулю или превышающие норму, указывают на межвитковое замыкание или обрыв обмотки.

Отдельно проверяют сопротивление между ламелями и корпусом якоря – оно должно стремиться к бесконечности. Наличие даже небольшого сопротивления свидетельствует о пробое изоляции. При выявлении дефектов якорь подлежит замене или перемотке, так как эксплуатация с поврежденными обмотками приводит к перегреву генератора и выходу его из строя.

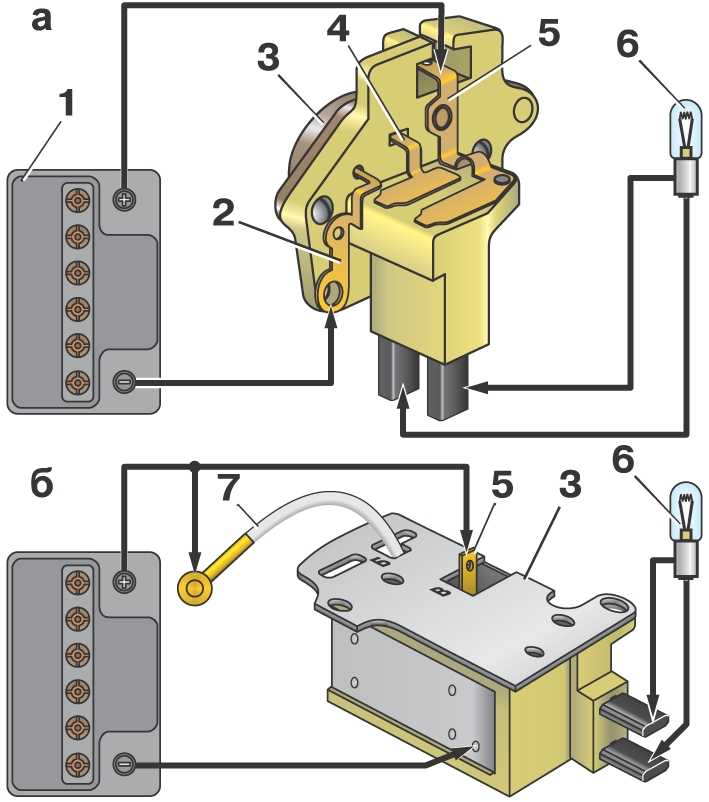

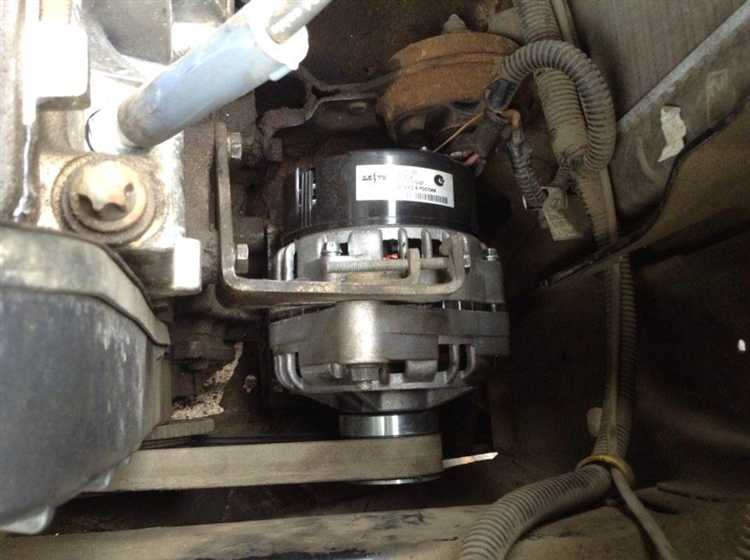

Подготовка инструмента и условий для работы

Перед началом проверки якоря генератора ВАЗ 2114 необходимо подготовить рабочее место и собрать нужный инструмент. Это позволит провести диагностику без лишних задержек и снизить риск повреждения деталей.

• Мультиметр с возможностью измерения сопротивления и проверки целостности цепей.
• Набор гаечных ключей и торцевых головок для демонтажа генератора.
• Отвёртки с прямым и крестовым шлицем для снятия крышек и мелких крепежей.
• Штангенциркуль для замера диаметра коллектора и оценки износа.
• Мягкая щётка или ветошь для очистки контактов и поверхности якоря.
• Маркер для пометки положения деталей при разборке.

Рабочее место должно быть сухим, хорошо освещённым и защищённым от пыли. Поверхность стола рекомендуется застелить тканью или резиновым ковриком, чтобы избежать случайных повреждений деталей. При работе с электрическими приборами необходимо исключить контакт с влагой и использовать исправные розетки с заземлением.

Снятие генератора с автомобиля

Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание. Это обязательное условие при демонтаже любых элементов электрической системы.

Для доступа к генератору на ВАЗ 2114 удобно работать с ямы или подъемника. Сначала ослабляется натяжение ремня привода, для этого отпускается фиксирующий болт натяжной планки и регулировочный болт. Ремень снимается с шкива генератора.

Отсоединяются все электрические разъёмы: толстый силовой провод на клемме «В+» и тонкий провод возбуждения на клемме «D+». Провода аккуратно отводятся в сторону, чтобы не повредить изоляцию.

Генератор крепится к кронштейну двумя болтами. Сначала откручивается верхний, удерживающий генератор в натяжной планке, затем нижний осевой болт. При извлечении нижнего болта генератор следует поддерживать рукой, так как он имеет заметный вес.

После снятия крепежа генератор аккуратно извлекается вверх или вниз, в зависимости от удобства и наличия свободного пространства. При демонтаже следует следить, чтобы корпус не задел острые кромки кузова и не повредил радиатор или шланги системы охлаждения.

Разборка генератора для доступа к якорю

Перед началом разборки генератор необходимо снять с автомобиля и очистить от пыли и грязи, чтобы исключить попадание посторонних частиц внутрь. Разборку выполнять на чистой поверхности, используя подходящий инструмент.

Сначала выкрутить болты, стягивающие переднюю и заднюю крышки корпуса. Для этого использовать торцевой ключ подходящего размера, избегая срыва граней. Снять заднюю крышку, аккуратно отделив её от корпуса, чтобы не повредить контактные элементы.

Отсоединить щеткодержатель, предварительно освободив крепёжные винты и отведя щётки от контактных колец. При необходимости зафиксировать щётки в утопленном положении, чтобы они не мешали дальнейшей разборке.

Открутить гайку крепления шкива на валу якоря, зафиксировав ротор от проворачивания с помощью удерживающего приспособления или аккуратно зажав шкив в мягкие губки тисков. Снять шкив и проставочные шайбы.

Разъединить половины корпуса генератора, извлекая ротор вместе с подшипниками. При вынимании следить, чтобы не повредить обмотки и контактные кольца. Если подшипники сидят туго, использовать съемник, избегая перекосов.

После извлечения якоря проверить состояние посадочных мест подшипников и целостность изоляции обмоток перед проведением дальнейшей диагностики.

Визуальный осмотр коллектора и ламелей

После разборки генератора необходимо оценить состояние коллектора. Поверхность должна быть ровной, без глубоких канавок и следов пригорания. Допустимы незначительные потемнения, но наличие черных участков с налётом гари указывает на перегрев и плохой контакт щёток.

Ламели должны плотно удерживаться на посадочных местах, без признаков смещения или расслоения. Отсутствие трещин и сколов обязательно для нормальной работы. При обнаружении металлических заусенцев или выступов их следует аккуратно удалить мелкозернистой шкуркой, избегая снятия лишнего материала.

Неравномерный износ по высоте ламелей может указывать на перекос якоря или изношенные подшипники. В таких случаях необходима дополнительная проверка механической части генератора.

Проверка сопротивления обмотки якоря мультиметром

Перед измерением якорь необходимо извлечь из генератора и очистить ламели от грязи и окислов. Измерения проводятся на холодной детали, чтобы исключить влияние температуры на показания.

1. Переключить мультиметр в режим измерения сопротивления с пределом 200 Ом.
2. Подключить щупы к двум соседним ламелям коллектора.
3. Зафиксировать показания и повторить измерение для каждой пары соседних ламелей по кругу.

Для исправного якоря сопротивление между соседними ламелями обычно находится в диапазоне 0,2–2 Ом. Значение должно быть одинаковым для всех пар. Сильное отклонение хотя бы на одной паре указывает на обрыв или межвитковое замыкание.

• При нулевых показаниях мультиметра на одной из пар возможно замыкание витков.
• При бесконечном сопротивлении – обрыв обмотки.
• Разница более чем на 10–15% между парами требует дополнительной проверки и, вероятно, перемотки или замены якоря.

После завершения измерений якорь можно дополнительно проверить на отсутствие пробоя между обмоткой и сердечником, установив один щуп на ламель, другой – на вал. Исправный якорь покажет бесконечное сопротивление.

Тест на замыкание обмотки на корпус

Для проверки якоря генератора ВАЗ 2114 на замыкание обмотки на корпус потребуется мультиметр с функцией измерения сопротивления или прозвонки.

Перед началом работы отключите генератор от электросети автомобиля и снимите его с автомобиля для удобства доступа.

Если прибор показывает близкое к нулю сопротивление или звуковой сигнал при прозвонке, это указывает на короткое замыкание обмотки на корпус.

В норме мультиметр должен показывать бесконечное или очень высокое сопротивление – отсутствие электрического контакта между обмоткой и корпусом.

При обнаружении замыкания на корпус якорь подлежит замене или ремонту, так как дальнейшая эксплуатация приведет к выходу генератора из строя.

Оценка износа и допустимых параметров деталей

Основные элементы якоря генератора, требующие проверки на износ – коллектор, ламели, вал и обмотки. Коллектор не должен иметь глубоких бороздок и сильных прожогов. Максимально допустимая высота износа ламелей – не менее 2 мм от первоначальной толщины. Если ламели стали значительно тоньше, возможны проблемы с контактом щеток и перебои в работе генератора.

Вал якоря проверяется на отсутствие задиров и биений. Биение вала не должно превышать 0,05 мм, иначе возможны вибрации и ускоренный износ подшипников. Важно также проверить наличие коррозии и повреждений посадочных мест под подшипники.

Обмотки якоря должны иметь сопротивление, соответствующее технической документации на ВАЗ 2114 – в среднем от 2,0 до 3,5 Ом на обмотку. Значительное отклонение от этого диапазона указывает на повреждение проводов или короткое замыкание. Для проверки применяют мультиметр в режиме измерения сопротивления.

При выявлении превышения износа или отклонений от параметров замена деталей обязательна. Игнорирование таких неисправностей приведёт к снижению эффективности генератора и возможному выходу из строя всего узла.
