Раздаточная коробка Ховер Н3 соединяет трансмиссию с передним и задним мостами, обеспечивая полный привод. При её выходе из строя возможны посторонние шумы, пробуксовка или полное отключение переднего моста. Игнорировать такие признаки нельзя: продолжительная эксплуатация с неисправной раздаткой может привести к повреждению карданных валов или коробки передач.
Перед демонтажем необходимо подготовить автомобиль: установить его на ровную площадку, зафиксировать ручным тормозом и отключить клемму аккумулятора. Для безопасного доступа понадобится яма или подъёмник. Также потребуется слить трансмиссионное масло через сливную пробку – объём составляет примерно 1,2 литра, используется масло ATF SP-III или аналогичное.
Инструментальный набор должен включать торцевые головки на 10, 12, 14 и 17 мм, удлинители, кардан, вороток, монтировку и съёмник для крестовин, если планируется демонтаж карданных валов. Прежде чем отсоединять саму раздатку, необходимо снять задний и передний кардан, разъединить разъёмы датчиков и отсоединить рычаг управления.
Корпус раздатки крепится к коробке передач болтами, которые часто окислены и требуют предварительной обработки проникающей смазкой. При демонтаже стоит учитывать вес узла – порядка 25 кг – и использовать дополнительную опору, чтобы не повредить резьбы при снятии. После снятия проверяется состояние шлицов, сальников и креплений.
Подготовка автомобиля и инструментов перед снятием раздатки
Перед началом работ необходимо загнать автомобиль на смотровую яму или поднять его с помощью надёжного подъёмника. Ховер Н3 оснащён рамной конструкцией, поэтому рекомендуется использовать страховочные опоры под раму, чтобы обеспечить устойчивость при демонтаже узлов трансмиссии.
Отключи клемму «минус» с аккумулятора, чтобы исключить короткие замыкания при отсоединении проводки от датчиков на раздаточной коробке. Также заранее очисти область крепления раздатки от грязи и масла – это облегчит доступ к болтам и снизит риск попадания абразива внутрь механизма.
Из инструментов потребуются: головки на 13, 17 и 19 мм, карданный удлинитель, трещотка, монтажка, шестигранник на 10 мм, комплект рожковых ключей, мощный фонарь. Также подготовь ёмкость для слива трансмиссионного масла объёмом не менее 2 литров. В некоторых случаях может понадобиться домкрат для поддержки коробки передач при снятии раздатки.
Проверь исправность всех инструментов, особенно удлинителей и трещоток – при работе в ограниченном пространстве они испытывают значительную нагрузку. Под рукой должен быть очиститель тормозов для обезжиривания и фонарь на магнитном основании для освещения труднодоступных зон.
Слив трансмиссионного масла из раздаточной коробки
Перед началом слива масла необходимо обеспечить доступ к днищу автомобиля. Используй подъёмник или надёжные подпорки. Колёса должны быть надёжно зафиксированы противооткатными упорами.
Раздаточная коробка на Ховер Н3 оснащена двумя пробками: заливной (расположена выше) и сливной (ниже). Сначала ослабь заливную пробку с помощью головки на 24 – это нужно для исключения эффекта вакуума во время слива и проверки, что она не «прикипела».
Затем подставь ёмкость объёмом не менее 2,5 литров под сливное отверстие. Открути сливную пробку. Ожидай полного вытекания масла – это займёт до 10 минут, в зависимости от температуры окружающей среды и состояния масла.
После слива проверь состояние магнитного наконечника сливной пробки – при наличии большого количества металлической стружки необходима дополнительная диагностика. Очисти пробку и заверни её на место, затянув с усилием 35–40 Н·м.
Промывать корпус не требуется, если масло было заменено по регламенту и не содержит явных загрязнений. При следующем этапе через заливное отверстие будет залито свежее масло – ориентируйся на объём около 1,5 литров или до момента, когда оно начнёт вытекать обратно через заливную горловину.
Отсоединение карданных валов от раздатки
Перед отсоединением карданных валов необходимо зафиксировать автомобиль на передаче и установить упоры под колёса. Дополнительно рекомендуется нанести метки на фланцы и вилки карданов, чтобы сохранить заводское положение при последующей установке.
Задний карданный вал отсоединяется первым. Используется ключ на 14 мм для откручивания четырёх болтов крепления вилки кардана к фланцу раздаточной коробки. Болты затянуты с усилием, поэтому потребуется удлинитель или вороток. После откручивания вал аккуратно отводится назад и опускается, при необходимости подвешивается на проволоке к кузову, чтобы избежать перегиба подвесного подшипника.
Передний карданный вал крепится аналогично – также четырьмя болтами к переднему фланцу раздатки. Из-за ограниченного доступа может понадобиться использование карданного шарнира и трещотки с удлинителем. После снятия болтов вал аккуратно опускается вниз и фиксируется, чтобы исключить повреждение шлицевого соединения или пыльников.
Повторное использование болтов допускается только при отсутствии следов повреждений резьбы. При установке рекомендуется очистить фланцы от грязи и нанести фиксатор резьбы средней фиксации.
Отключение датчиков и электропроводки от раздаточной коробки
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы исключить короткое замыкание при разъединении электрических разъёмов.
На раздаточной коробке Ховер Н3 установлено несколько датчиков и электропроводка, обеспечивающие работу системы полного привода. В первую очередь отсоединяется разъём от датчика скорости – он расположен на верхней части корпуса раздатки, ближе к заднему краю. Разъём фиксируется пластиковым зажимом, который аккуратно отжимается тонкой отвёрткой.
Далее отключается разъём электропривода привода переднего моста. Он находится с правой стороны раздаточной коробки. Перед снятием желательно очистить область вокруг от пыли и грязи, чтобы исключить попадание загрязнений внутрь контактов.
На моделях с электронным управлением режимами полного привода дополнительно отключаются разъёмы от сервопривода переключения режимов и датчика положения. Они расположены в центральной верхней части раздатки. Разъёмы имеют индивидуальные фиксирующие защёлки, их необходимо снимать поочерёдно, не применяя чрезмерное усилие.
Все отсоединённые разъёмы следует временно закрепить пластиковыми стяжками или изолировать, чтобы избежать повреждения при демонтаже и перемещении раздаточной коробки.
Отвертывание креплений и демонтаж раздатки с креплений
После отключения карданных валов и проводки необходимо приступить к снятию раздаточной коробки с кронштейнов крепления. Раздатка крепится к корпусу автомобиля болтами с шестигранной головкой, как правило, на 14 или 17. Количество крепежных точек может варьироваться в зависимости от года выпуска и модификации автомобиля, обычно их не менее четырёх.
Перед началом работ рекомендуется зафиксировать раздатку трансмиссионным домкратом или другим надёжным упором. Вес агрегата составляет около 25–30 кг, поэтому снятие вручную без страховки может привести к повреждению корпуса или травме.
Откручивание болтов следует начинать с нижних креплений. Это позволит избежать закусывания корпуса при ослаблении верхних точек. При откручивании каждый болт необходимо осматривать на предмет повреждений резьбы и коррозии – при необходимости заменить.
После того как все болты будут удалены, плавно опустите раздатку, избегая перекоса. Если корпус прилип к сопрягаемой поверхности, допускается аккуратное использование монтажки, но без ударных нагрузок, чтобы не повредить фланцы и плоскость прилегания.
После снятия раздатки осмотрите посадочные поверхности, резьбовые отверстия и прилегающие узлы на наличие повреждений, подтёков или загрязнений. При необходимости удалите остатки герметика и проверьте состояние центровочного штифта, если он предусмотрен конструкцией.
Проверка снятой раздатки на наличие повреждений и износа

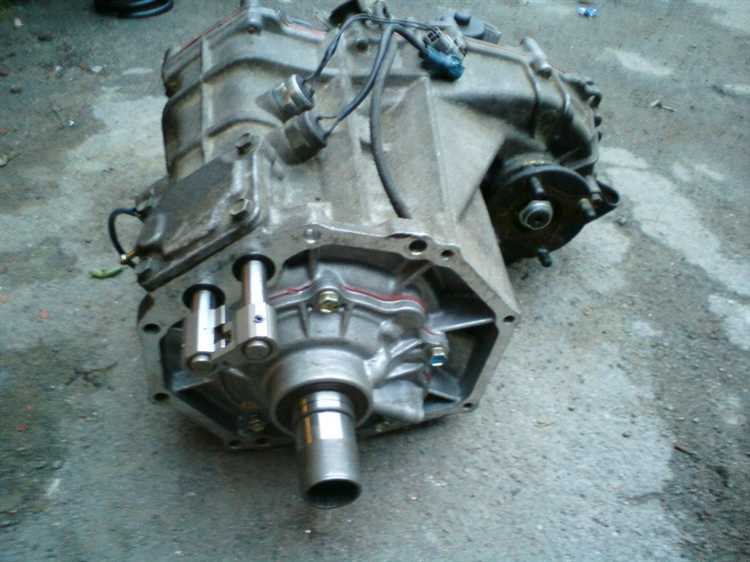

Осмотрите корпус раздаточной коробки на наличие трещин, вмятин и коррозии. Обратите внимание на состояние крепежных отверстий – отсутствие деформаций и повреждений гарантирует правильную установку.

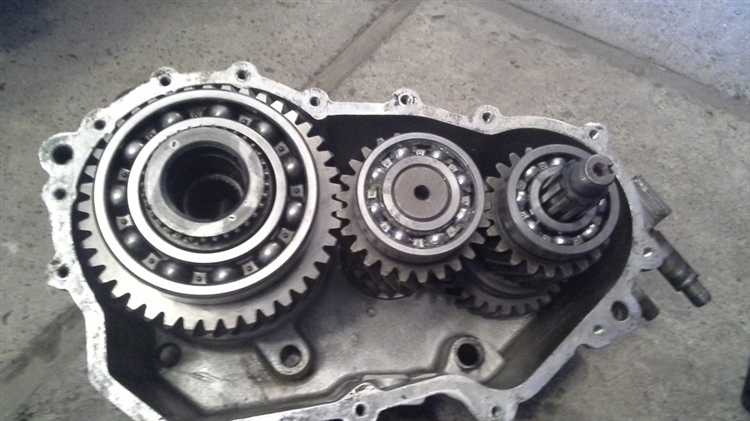

Разберите раздатку, сняв крышки и крышки подшипников. Проверьте состояние шестерен:
- Отсутствие сколов, трещин и чрезмерного износа зубьев;
- Ровность зубчатой поверхности без заусенцев и задиров;
- Отсутствие следов перегрева – потемнения металла или отпечатков плавления.
Осмотрите подшипники и сальники на предмет износа и повреждений. Подшипники должны вращаться плавно, без шума и люфта. Сальники не должны иметь порезов, трещин и деформаций.
Проверьте состояние валов на отсутствие изгибов и задиров, поверхность должна быть ровной и гладкой. Легкий люфт допустим только в пределах заводских норм – уточните значения в технической документации.
Оцените уровень загрязнений внутри корпуса. Следы металлической стружки или крупного износа требуют дополнительной диагностики и замены поврежденных деталей.
- Осмотрите зубчатые колеса на отсутствие механических повреждений.
- Проверьте подшипники на плавность вращения и отсутствие люфта.
- Оцените состояние сальников и уплотнений.
- Проверьте валы на прямолинейность и целостность поверхности.
- Проведите визуальный осмотр корпуса и крепежных элементов.
- Удалите загрязнения и металлическую стружку, если они обнаружены.
Результаты проверки определяют необходимость ремонта, замены деталей или полной замены раздаточной коробки.
Вопрос-ответ:
Какие инструменты понадобятся для снятия раздаточной коробки на Ховер Н3?
Для демонтажа раздатки потребуются набор ключей (обычно на 10, 12 и 17 мм), головки с трещоткой, отвертки, а также съемник для карданных валов. Также желательно иметь домкрат и подставки для безопасного подъема автомобиля. Наличие емкости для слива масла поможет избежать загрязнений. Все инструменты должны быть в исправном состоянии, чтобы избежать повреждений крепежа.
Как правильно слить масло из раздаточной коробки перед ее снятием?
Перед снятием раздатки необходимо слить масло через сливную пробку, расположенную снизу коробки. Для этого подставьте емкость под пробку, открутите ее ключом и дайте жидкости полностью стечь. После слива следует проверить состояние масла на предмет загрязнений и металлической стружки, что поможет выявить возможные проблемы с узлом. Закручивать пробку обратно можно только после полного слива и удаления всех подтеков.
Как отсоединить карданные валы от раздаточной коробки, чтобы не повредить шлицы?
Для отсоединения карданных валов нужно сначала пометить их положение относительно фланцев, чтобы при сборке сохранить баланс. Затем открутите крепежные болты, удерживающие фланцы, используя подходящий ключ. Важно аккуратно снимать валы, избегая резких рывков и перекосов, чтобы не повредить шлицы и подшипники. При необходимости применяйте легкие постукивания резиновой киянкой, чтобы валы легко вышли из пазов.
Какие признаки указывают на необходимость замены раздаточной коробки или ее ремонта при снятии?
При осмотре снятой раздатки обращайте внимание на сильные люфты в приводных валах, изношенные шестерни с видимыми сколами, наличие металлической стружки в масле, а также повреждения сальников и прокладок. Если корпус имеет трещины или деформации, это также повод для ремонта или замены. Наличие необычных шумов и затруднённое вращение вала при ручном прокручивании сигнализирует о неисправности.
Как обезопасить работу при снятии раздаточной коробки на Ховер Н3?
Обеспечьте надежную фиксацию автомобиля на ровной поверхности, используя домкрат и подставки, чтобы избежать падения. Перед началом работ отключите аккумулятор для предотвращения коротких замыканий. Используйте перчатки и защитные очки для предотвращения травм. При работе с тяжелыми деталями привлекайте помощника или используйте подъемное устройство, чтобы избежать травм и повреждений узлов.
Какие инструменты и подготовительные действия нужны перед снятием раздаточной коробки на Ховер Н3?
Перед снятием раздаточной коробки потребуется набор ключей и головок, включающий обычно головки на 10, 13 и 17 мм, а также крестовую отвертку для отсоединения электропроводки и датчиков. Рекомендуется подготовить домкрат и подставки для надежной фиксации автомобиля в поднятом состоянии. Перед началом работы необходимо слить трансмиссионное масло из раздатки, чтобы избежать загрязнения и протечек при демонтаже. Также стоит отсоединить аккумулятор для исключения коротких замыканий при работе с электропроводкой. Удобно иметь емкость для слива масла и тряпки для очистки поверхностей. Подготовка инструментов и рабочего места помогает избежать лишних задержек в процессе снятия.
