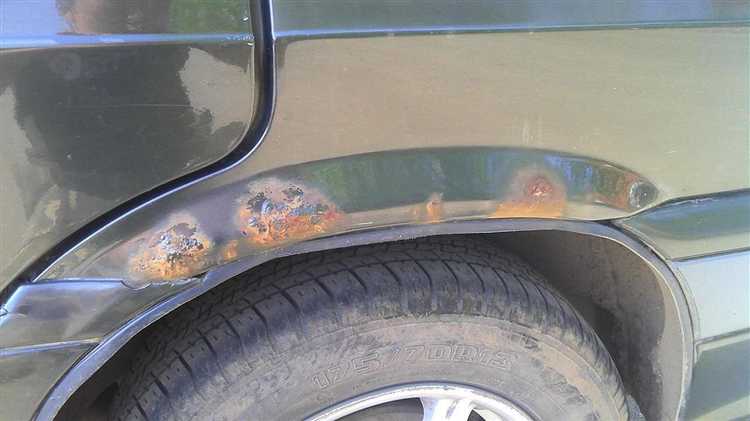

Ржавчина на двери автомобиля возникает из-за повреждения лакокрасочного покрытия и контакта металла с влагой. Наиболее уязвимыми местами считаются нижняя кромка двери, участки вокруг ручек, уплотнителей и замков. При отсутствии вмешательства коррозия быстро распространяется, проникая под краску и ослабляя металл.
Для самостоятельного удаления ржавчины потребуется минимальный набор инструментов: наждачная бумага (зернистость P80–P400), преобразователь ржавчины, антикоррозийный грунт, автомобильная шпатлёвка, обезжириватель, краска и лак. Подбор средств зависит от степени повреждения. Поверхностные очаги обрабатываются шлифовкой и консервацией, глубокие – требуют удаления слоя металла и восстановления формы.
Работы лучше проводить в сухом помещении при температуре от +15 до +25 °C. Влажность и пыль влияют на адгезию материалов. Между этапами – шлифовкой, нанесением грунта, покраской – важно соблюдать технологические паузы, указанные производителем. Это предотвращает отслоение покрытия и повторное появление коррозии.
Самостоятельное устранение ржавчины требует аккуратности, но позволяет обойтись без кузовного сервиса. Важно не ограничиваться косметической обработкой: без зачистки до чистого металла и надёжной защиты зона ржавления быстро активизируется снова.
Как определить глубину и тип коррозии на двери
Для начала необходимо очистить участок от грязи и налёта. Используйте влажную тряпку и мягкую щётку, при необходимости добавьте автошампунь. Поверхность должна быть сухой и чистой, чтобы визуально оценить повреждение.
Далее проведите осмотр и классификацию коррозии по следующим признакам:
- Поверхностная ржавчина – тонкий рыжеватый налёт, без вспучивания краски. При легком скребке наждачной бумагой P240 удаляется полностью, под ней металл без углублений.
- Пузырение под краской – указывает на начало скрытой коррозии. Краску в этом месте нужно аккуратно счистить до металла, чтобы проверить наличие ямок или потемнений.
- Локализованная коррозия – очаги ржавчины с мелкими кратерами. Признак разрушения цинкового слоя. Такая коррозия проникает в толщу металла и требует шлифовки до живого слоя.
- Сквозная коррозия – металл разрушен до отверстия. Часто сопровождается отслаиванием краски по краям и рыхлой структурой металла. Такой участок подлежит вырезанию и замене.
Для определения глубины коррозии используйте:
- Плоскую отвёртку или металлический зонд – аккуратно прижмите к центру очага. Если металл продавливается, повреждение глубокое.
- Штангенциркуль – позволяет измерить глубину кратеров после снятия ржавчины. Это пригодится для оценки необходимости шпаклёвки или сварки.
Обратите внимание на цвет и структуру ржавчины:
- Светло-оранжевый налёт – поверхностное окисление, как правило, без структурных повреждений.
- Тёмно-коричневая или чёрная ржавчина – глубокая коррозия с разрушением структуры металла.
Если сомневаетесь в степени повреждения, можно использовать кислотный преобразователь: нанесите на участок и наблюдайте реакцию. При активном вспенивании – металл поражён глубоко.
Какие инструменты и материалы понадобятся для работы
Для обработки ржавчины на двери потребуется минимальный набор ручного инструмента. Обязательно нужны шлифовальная машинка с кругами P80 и P120 или дрель с насадкой-щёткой из металлической проволоки. Без этого снять старое покрытие и рыхлую коррозию будет сложно.
Для зачистки труднодоступных участков используют абразивные губки, наждачную бумагу на вспененной основе или шлифовальные блоки. Подойдут зерна от P120 до P320 в зависимости от стадии обработки.
После зачистки понадобится преобразователь ржавчины. Лучше использовать составы на ортофосфорной кислоте в виде геля – они равномерно ложатся и не стекают. Подойдут марки с концентрацией не ниже 10% активного вещества.
Для изоляции очищенного металла нужен антикоррозионный грунт. Подойдут цинкосодержащие или эпоксидные составы в аэрозольной упаковке. Их проще наносить без оборудования, а слой получается равномерным.
При необходимости шпаклёвки небольших повреждений нужна универсальная автомобильная шпаклёвка с отвердителем. Для выравнивания – шпатель, а после высыхания – шлифовка абразивом P240–P320.
Из вспомогательных материалов необходим малярный скотч для оклейки соседних участков, ветошь без ворса, перчатки, защитные очки и респиратор. Для обезжиривания – составы на основе изопропанола или уайт-спирит без добавок.
Финишное покрытие выполняется акриловой или алкидной эмалью в баллоне. Подбирать нужно по коду цвета автомобиля. После высыхания желательно нанести слой бесцветного лака для защиты от выгорания и влаги.
Подготовка поверхности перед удалением ржавчины
Сначала необходимо вымыть участок двери с ржавчиной тёплой водой с автошампунем, чтобы удалить грязь, пыль и остатки дорожных реагентов. Поверхность должна быть полностью чистой, иначе абразивы и химические средства будут работать неравномерно.
После мойки участок сушат без использования фена или тепловой пушки – только чистой безворсовой тряпкой или микрофиброй. Остатки влаги могут повлиять на адгезию шлифовальных материалов.
Затем с поверхности удаляют следы воска, силикона и масел с помощью обезжиривателя на основе изопропилового спирта или уайт-спирита. Использовать бензин, ацетон или растворитель 646 не рекомендуется – они могут повредить лакокрасочное покрытие вокруг ржавчины.
Если на повреждённом участке имеется старая краска, которая вздулась или растрескалась из-за коррозии, её аккуратно счищают пластиковым шпателем. Это ускоряет последующую обработку и снижает риск распространения ржавчины под покрытием.
Наконец, участок оклеивают малярной лентой по периметру, оставляя зону поражения открытой. Это защитит прилегающие участки от случайных повреждений во время шлифовки или нанесения антикоррозийных составов.
Способы удаления ржавчины с металлической поверхности двери
Для точечной обработки мелких участков поверхностной коррозии подойдёт наждачная бумага зернистостью P120–P240. Обрабатывать нужно круговыми движениями до полного исчезновения ржавчины и появления чистого металла. После зачистки – обезжиривание уайт-спиритом или обезжиривателем на основе изопропанола.
Если коррозия проникла глубже, эффективнее использовать металлическую щётку на дрели или угловую шлифмашину с лепестковым диском. При работе важно не перегревать металл, чтобы не вызвать деформацию. Очищенную поверхность нужно сразу покрыть грунтом, чтобы избежать повторного окисления.
Для труднодоступных зон и внутренней части двери можно применять преобразователь ржавчины на ортофосфорной кислоте. Его наносят кистью или распылителем, выдерживают указанное на упаковке время, затем смывают водой или обезжиривателем. После высыхания – обязательная грунтовка.
При наличии рыхлой или вспученной коррозии потребуется комбинированный подход: сначала механическая зачистка, затем обработка преобразователем и, при необходимости, шпаклевание металлической шпатлёвкой. Завершающий этап – антикоррозийный грунт, окраска и нанесение лака.
Обработка зачищенного участка и защита от повторной коррозии
После удаления ржавчины металлический участок необходимо обезжирить. Для этого используется ацетон, спирт или специальный обезжириватель на основе растворителей. Средство наносят чистой ветошью, меняя её по мере загрязнения. Поверхность должна быть полностью сухой и чистой перед нанесением грунта.
Далее применяется антикоррозийный грунт. Оптимальны составы на эпоксидной основе – они обеспечивают хорошую адгезию и изолируют металл от влаги. Грунт наносят в два слоя с межслойной сушкой 15–20 минут. Распыление проводят с расстояния 20–25 см, избегая подтёков.
После высыхания грунта наносится шпатлёвка, если имеются углубления или неровности. Шлифовка выполняется абразивом P180–P240, затем поверхность обеспыливается и повторно обезжиривается. На этом этапе возможно нанесение финишного выравнивающего грунта.
Окрашивание проводится автомобильной эмалью в два–три слоя. Между слоями выдерживают 10–15 минут. После нанесения последнего слоя краски – сушка в течение не менее 6 часов. Далее рекомендуется использовать прозрачный лак для повышения устойчивости покрытия.
После полной полимеризации покрытия (не менее 24 часов при температуре 20 °C) участок можно дополнительно обработать восковым антикором или мастикой на битумной основе с внутренней стороны двери. Это снижает риск появления скрытой коррозии.
Регулярная мойка дверей, особенно в зимний период, а также нанесение защитного воска каждые 3–4 месяца позволяют продлить срок службы обработанного участка.
Покраска восстановленного участка без переходов
После удаления ржавчины и подготовки поверхности важно добиться ровного и однородного цвета без заметных переходов. Начинайте с тщательной очистки и обезжиривания участка. Используйте специализированный антикоррозийный грунт, наносите его тонким слоем, дайте полностью высохнуть согласно инструкции производителя.
Для покраски выберите краску, подходящую по цвету и типу к лакокрасочному покрытию автомобиля. Оптимально использовать аэрозольный баллончик или краскопульт для равномерного нанесения. Перед началом работы хорошо встряхните баллончик или настройте давление краскопульта в пределах 1.5–2 бар.
Наносите краску слоями толщиной около 15–20 микрон с интервалом высыхания 10–15 минут между слоями. Обычно достаточно 2-3 слоя для полного перекрытия цвета. Начинайте с центра восстановленного участка и плавно расширяйте зону покрытия, слегка заходя на соседние области, чтобы обеспечить плавный переход цвета.
Избегайте нанесения толстых слоев, чтобы предотвратить подтёки и неровности. После высыхания краски переходы замаскируйте мелкозернистой шлифовкой (например, бумагой с зерном P1500–P2000), используя воду для снижения нагрева и пыли. Затем отполируйте участок полировальной пастой с мягкой губкой до глянцевого блеска.
При правильном выполнении каждый слой ляжет равномерно, а переходы станут незаметны, что сохранит эстетический вид двери и обеспечит долговременную защиту.
Вопрос-ответ:
Как понять, что ржавчина на двери затронула металл глубоко, и можно ли устранить её самостоятельно?
Глубокая коррозия проявляется в виде видимых сквозных отверстий, а поверхность становится рыхлой и крошится при нажиме. Если повреждение неглубокое, удаление ржавчины и последующая обработка доступны для выполнения своими силами. При сильных повреждениях, особенно если металл сильно прогнил, требуется замена части панели или обращение к специалистам.
Какие инструменты лучше использовать для удаления ржавчины с дверей автомобиля без риска повредить краску рядом с поражённым участком?
Для удаления ржавчины применяют мелкозернистую шлифовальную губку, металлическую щётку или наждачную бумагу с мелкой зернистостью. Важно работать аккуратно, чтобы не задеть здоровое покрытие. Также можно использовать химические средства для удаления ржавчины, которые растворяют окалину без механического воздействия на окружающую краску.
После удаления ржавчины, какие средства лучше нанести на очищенный участок, чтобы защитить металл от повторного появления коррозии?
После зачистки поверхность нужно обработать преобразователем ржавчины, который нейтрализует остатки коррозии. Затем следует нанести грунтовку, создающую барьер для влаги и воздуха. Для дополнительной защиты рекомендуют использовать антикоррозионные составы на основе воска или смол, особенно если дверь часто контактирует с влагой и реагентами.
Можно ли убрать ржавчину с двери автомобиля самостоятельно, если она покрывает большую площадь, и сколько времени обычно занимает такая работа?
Если ржавчина занимает значительный участок, самостоятельная работа усложняется, но не невозможна. Время зависит от глубины повреждений и выбранных методов. На небольшой участок уйдёт несколько часов, на большую площадь — несколько дней с перерывами для просушки и нанесения средств. Важно планировать работу поэтапно и тщательно обрабатывать каждый участок.
Как подготовить поверхность двери перед началом удаления ржавчины, чтобы улучшить качество последующей покраски?
Перед зачисткой ржавчины дверь нужно очистить от грязи, пыли и масел с помощью обезжиривателя. Если есть старые отслоившиеся слои краски, их желательно удалить. Поверхность должна быть сухой и ровной. Такая подготовка помогает краске лучше ложиться и продлевает срок службы обновлённого покрытия.
Загрузка...
