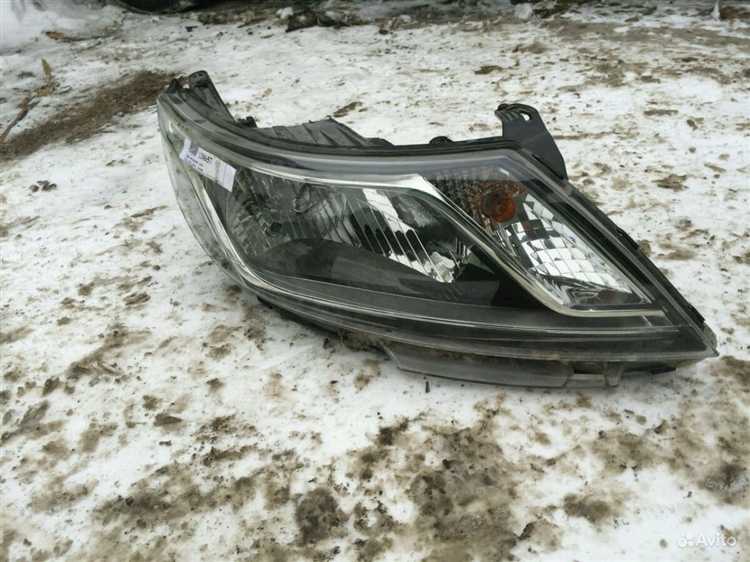

Рефлекторные галогенные фары устанавливаются на базовых комплектациях Kia Rio четвёртого поколения (2017–2022). Их основное отличие – использование отражателя для формирования светового пучка. Лампочка находится в центре фары, а за распределение света отвечает металлическая поверхность с зеркальным покрытием. Эта система не предусматривает сложных механизмов управления светом, как в случае с линзовыми модулями.
Галогенные лампы, применяемые в рефлекторных фарах Киа Рио, чаще всего имеют стандарт H4 или H7. Для ближнего и дальнего света в таких фарах может использоваться одна двухнитиевая лампа (H4), либо две отдельные (H7 для ближнего и H1 для дальнего). Перед покупкой лампы стоит проверить тип, указанный в технической документации или на корпусе самой фары.
Световой поток галогенных ламп обычно составляет от 1000 до 1500 люменов. Это обеспечивает достаточную видимость на городских и загородных дорогах при условии правильной настройки фар. Однако из-за отсутствия чёткого светотеневого среза у рефлекторных фар выше вероятность ослепления встречных водителей, если фара установлена с наклоном выше нормы.
Одно из преимуществ рефлекторных галогенных фар Киа Рио – низкая стоимость как самой оптики, так и замены ламп. Средний срок службы галогенных ламп – 400–500 часов. При выборе новых ламп рекомендуется отдавать предпочтение проверенным брендам (Osram, Philips, Narva), чтобы избежать перегрева отражателя и уменьшения ресурса фары.
Как устроены рефлекторные галогенные фары на Киа Рио
Рефлекторные галогенные фары на Киа Рио состоят из нескольких основных компонентов, каждый из которых выполняет строго определённую функцию. Центральный элемент конструкции – отражатель (рефлектор), выполненный из термостойкого пластика с нанесённым зеркальным покрытием. Он отвечает за направление светового потока в нужную зону перед автомобилем.
В центре отражателя установлена галогенная лампа типа H4 или H7, в зависимости от поколения и комплектации автомобиля. Лампа включает в себя вольфрамовую нить, размещённую в колбе, заполненной газом с примесью галогенов. Эта конструкция обеспечивает более яркое и стабильное свечение по сравнению с обычными лампами накаливания.
Передняя часть фары закрыта прозрачным поликарбонатным стеклом, устойчивым к механическим повреждениям и ультрафиолету. Внутренняя поверхность стекла может иметь специальные рассеиватели в виде линзованных секций или рёбер, корректирующих распределение света.
Для формирования ближнего и дальнего света в конструкции используется металлическая шторка или специальная геометрия отражателя. Шторка препятствует засветке верхней зоны при включённом ближнем свете, исключая ослепление встречных водителей. При переключении на дальний свет шторка открывается, и световой поток увеличивается.
Регулировка высоты светового пучка осуществляется с помощью корректора фар. В зависимости от модификации Киа Рио это может быть механический ролик в салоне или электрический корректор, связанный с сервоприводами в корпусе фары. Для правильной настройки рекомендуется использовать горизонтальную плоскость и стенд для регулировки света.
Герметизация обеспечивается резиновыми уплотнителями вокруг ламповых цоколей и задних крышек, что защищает внутренние элементы от влаги и пыли. При установке новой лампы важно правильно зафиксировать её в посадочном гнезде, чтобы избежать смещения светотеневой границы.

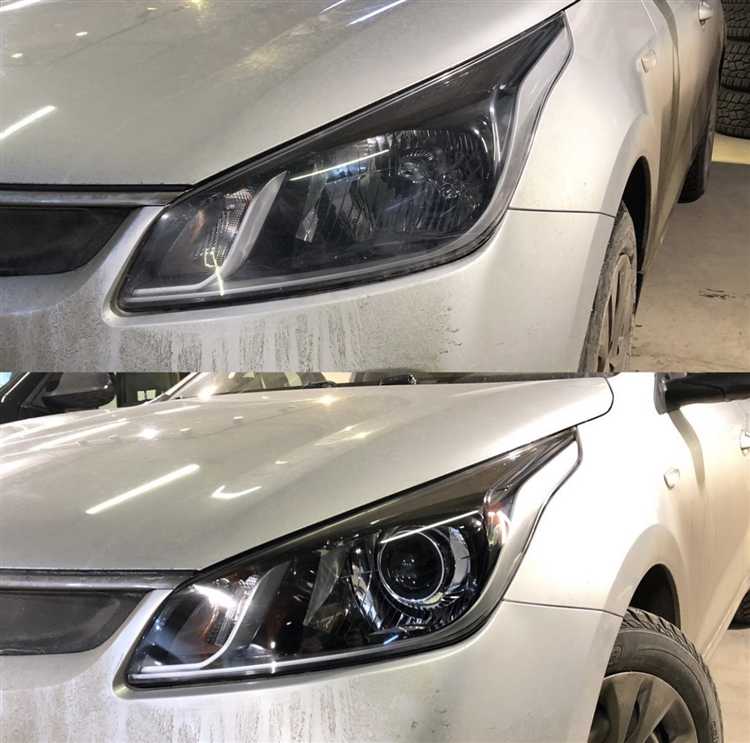

Чем отличаются рефлекторные галогенные фары от линзованных
Рефлекторные и линзованные фары имеют принципиально разные конструкции, что напрямую влияет на характеристики света, обслуживание и стоимость компонентов.
- Оптическая схема: В рефлекторных галогенных фарах Киа Рио отражатель играет ключевую роль. Он формирует световой поток, отражая лучи от галогенной лампы. Линзованные фары используют дополнительную линзу, которая концентрирует и направляет свет, создавая более чёткую границу светотени.
- Распределение света: Рефлекторная фара обеспечивает широкое пятно освещения, но световой пучок менее сфокусирован. Это может приводить к частичному засвету встречных водителей, если фара неправильно отрегулирована. Линзованная оптика даёт узкую, но точную линию отсечки, что снижает вероятность ослепления.
- Совместимость с лампами: Рефлекторные фары штатно рассчитаны на галогенные лампы H4 или H7. Установка светодиодных или ксеноновых источников в такие фары приводит к искажению светового пятна и увеличению слепящего эффекта. Линзованные блоки чаще разрабатываются под ксенон или LED изначально.
- Обслуживание и ремонт: Замена лампы в рефлекторной фаре Киа Рио выполняется без демонтажа корпуса оптики. В линзованных системах процесс может потребовать частичной разборки фары, особенно если установлены модульные линзы с блоком розжига.
- Стоимость компонентов: Рефлекторные блок-фары дешевле как в производстве, так и в ремонте. Линзованные аналоги дороже за счёт дополнительной оптики и чаще требуют профессиональной регулировки после установки.
Если основной приоритет – простота обслуживания и доступность запчастей, для Киа Рио подходят стандартные рефлекторные галогенные фары. При необходимости повысить чёткость светового пучка и снизить слепящий эффект для встречных, целесообразно рассмотреть переход на линзованные модули с заводской оптикой или сертифицированными комплектами.
Как определить тип фар на своём Киа Рио
Чтобы точно определить, какие фары установлены на вашем Киа Рио, потребуется осмотр внешнего вида передней оптики. На моделях с рефлекторными галогенными фарами стекло прозрачное, а внутри виден отражатель с рельефной поверхностью, напоминающей зеркало с многогранной структурой. Лампа расположена в центре отражателя, без дополнительных линз перед ней.
Если у вашей машины линзованные фары, внутри корпуса будет видно круглое стеклянное «окошко» – это объектив, через который свет проходит после отражения и фокусировки. Линза часто закрывает часть лампы, а отражатель менее заметен. Такой тип фар устанавливался на более дорогих комплектациях или при заказе дополнительного пакета опций.
Один из надёжных способов – посмотреть маркировку на корпусе фары. На рефлекторных блоках часто стоит обозначение «HR» (Halogen Reflector), а на линзованных – «HC/HR» или «HCR», где «C» указывает на наличие линзы. Маркировка выбита на пластике в верхней или боковой части фары, обычно рядом с обозначением стандарта ECE (например, E9).
Ещё один вариант – изучить комплектацию автомобиля по VIN-коду. На официальных сайтах Kia или в каталогах запчастей доступны расшифровки по идентификационному номеру. Там будет указано, с каким типом фар вышла ваша конкретная машина с завода.
Если фары менялись после ДТП или в результате тюнинга, VIN-код может не дать актуальной информации. В этом случае стоит снять крышку лампы с задней части фары и проверить тип лампы. В рефлекторных блоках используются лампы типа H4 (двухнитевые), а в линзованных чаще устанавливают раздельные лампы H7 для ближнего и H1 или H7 для дальнего света.
При необходимости замены деталей важно учитывать тип фар, так как форма и крепления блоков отличаются. Ошибка при заказе может привести к невозможности установки даже при визуально схожем размере корпуса.
Какие лампы используются в рефлекторных галогенных фарах Киа Рио
Для рефлекторных галогенных фар Киа Рио применяются стандартные типы ламп, которые устанавливаются в зависимости от поколения и комплектации автомобиля. Наиболее часто используются модели с цоколем H4 и H7. Разница между ними связана с конструкцией фар и функциями ламп.
- Лампы H4 – двухнитевые, совмещают ближний и дальний свет в одном корпусе. Такой вариант встречается в базовых комплектациях Киа Рио или в дорестайлинговых версиях. Мощность стандартных ламп H4 составляет 60/55 Вт.
- Лампы H7 – однолинзовые, используются отдельно для ближнего и дальнего света. В некоторых модификациях Киа Рио каждая секция фары оснащается своей H7 лампой. Мощность стандартной H7 составляет 55 Вт.
При замене важно учитывать не только тип цоколя, но и цветовую температуру, световой поток и производителя. На Киа Рио рекомендуется устанавливать лампы с температурой свечения 3200–4000 К, что соответствует штатному желтому свету. Это обеспечивает оптимальное распределение света в фаре и минимизирует риск ослепления встречного транспорта.
Производители, чьи лампы часто выбирают владельцы Киа Рио:
- Osram (серии Original Line или Night Breaker)
- Philips (серии Vision или X-treme Vision)
- Narva (Range Power)
Использование нештатных ламп повышенной мощности (например, 100 Вт) не рекомендуется. Это может привести к перегреву отражателя, растрескиванию плафона и выходу из строя электропроводки.
Перед покупкой новой лампы следует уточнить в руководстве пользователя точный тип для конкретной модели и года выпуска. Также полезно осмотреть корпус старой лампы – на нём обычно указана маркировка.
Как правильно заменить лампу в рефлекторной фаре Киа Рио
Для замены лампы в рефлекторной галогенной фаре Киа Рио потребуется минимальный набор инструментов: перчатки, чистая ткань без ворса и при необходимости крестовая отвертка. Процесс замены зависит от года выпуска автомобиля, однако для большинства моделей Rio с 2011 по 2024 год порядок действий схож.
Перед началом работы обязательно выключите зажигание и дождитесь остывания фар, чтобы избежать ожогов и повреждения деталей.
Порядок замены лампы:
| 1 | Откройте капот и найдите заднюю крышку фары со стороны нужной замены. Обычно она закреплена на защелках или на резьбовой крышке, которую нужно повернуть против часовой стрелки. |
| 2 | Снимите резиновый пыльник, если он установлен. Его задача – защита отражателя и лампы от влаги и пыли. |
| 3 | Отключите разъем питания от старой лампы, аккуратно потянув его на себя. |
| 4 | Освободите лампу из крепления. В моделях с лампой H4 используется металлическая скоба, которую нужно отжать вниз и отвести в сторону. |
| 5 | Извлеките лампу, стараясь не касаться стеклянной колбы руками. Следы жира могут вызвать локальный перегрев и повреждение лампы. |
| 6 | Установите новую лампу того же типа (чаще всего H4 или H7, в зависимости от конкретной модификации). Совместите направляющие выступы на основании лампы с пазами в фаре. |
| 7 | Зафиксируйте лампу металлической скобой или другим предусмотренным держателем. |
| 8 | Подключите разъем питания, убедившись в плотном контакте. |
| 9 | Установите пыльник на место, проверьте герметичность прилегания. |
| 10 | Закройте крышку фары, зафиксировав ее поворотом по часовой стрелке или защелкнув крепежи. |
После завершения работы включите ближний и дальний свет для проверки исправности новой лампы. Если свет не загорелся, проверьте правильность подключения разъема и положение лампы в посадочном месте.
Рекомендуется использовать только качественные лампы проверенных производителей с соответствующими допусками. Номинальная мощность для ближнего/дальнего света в большинстве версий Киа Рио составляет 60/55 Вт для ламп H4 и 55 Вт для H7.
Как настроить световой пучок рефлекторных фар Киа Рио
Для корректной настройки светового пучка рефлекторных галогенных фар Киа Рио потребуется ровная поверхность и вертикальная стена, на расстоянии примерно 5 метров от автомобиля.
Перед началом настройки убедитесь, что давление в шинах соответствует норме, а автомобиль загружен согласно техническим требованиям (включая водителя и запас топлива). Положение фар влияет высота и угол наклона кузова.
Включите ближний свет, предварительно проверив исправность ламп и отсутствие загрязнений на стеклах фар. На стене обозначьте горизонтальную линию на уровне центра фар и вертикальную линию, совпадающую с продольной осью автомобиля.
На задней части корпуса фар расположены регулировочные винты: один отвечает за вертикальный угол, другой – за горизонтальный сдвиг светового пучка. При помощи крестовой отвертки вращайте винты, добиваясь совпадения верхней границы светового пятна с отмеченной горизонтальной линией на стене, а центральной части пучка – с вертикальной осью.
Вертикальный угол должен обеспечивать освещение дороги на расстоянии от 30 до 50 метров без ослепления встречных водителей. Рекомендуемое смещение верхней границы светового пучка – примерно на 10 см ниже уровня фар при расстоянии 5 метров до стены.
После регулировки обязательно проверьте светотеневую границу на дороге в ночное время, чтобы исключить бликов и недостаточную освещенность.
Для точной настройки можно использовать специальные стенды на СТО, но базовая регулировка самостоятельно позволяет поддерживать безопасность и комфорт при езде.
Как ухаживать за отражателем и стеклом фары Киа Рио
Для поддержания эффективности рефлекторных галогенных фар Киа Рио необходимо регулярно очищать стекло и отражатель. Перед началом работ отключите питание фар и дождитесь их полного остывания.
Для очистки стекла используйте мягкую ткань из микрофибры и неабразивное моющее средство без спирта и ацетона. Избегайте агрессивных химикатов, способных повредить поверхность и снизить прозрачность.
В случае загрязнения внутренней части фары (отражателя) рекомендуется провести демонтаж блока фары. Используйте герметик, рекомендованный производителем, при последующей сборке, чтобы сохранить герметичность корпуса и предотвратить попадание влаги.
Для удаления пыли и загрязнений с отражателя применяйте только мягкие безворсовые салфетки и специальные очистители для оптики. Механические воздействия и абразивные материалы недопустимы – они могут деформировать отражающий слой и ухудшить светораспределение.
Регулярно проверяйте герметичность фары: наличие влаги внутри указывает на нарушение уплотнений. В таком случае нужно заменить уплотнители или обратиться в сервис для реставрации корпуса.
Своевременный уход за стеклом и отражателем обеспечивает стабильный световой поток и продлевает срок службы галогенных ламп и самой фары.
Какие проблемы возникают с рефлекторными галогенными фарами Киа Рио и как их решать
Накопление конденсата внутри фары связано с нарушением герметичности корпуса или забитыми вентиляционными отверстиями. Для устранения необходимо проверить целостность уплотнителей, очистить вентиляционные отверстия и просушить фару, при необходимости заменив поврежденные элементы.
Износ или выход из строя галогенных ламп приводит к снижению яркости светового потока. Рекомендуется использовать лампы с заявленными заводом характеристиками, избегая дешевых аналогов. При замене важно не трогать стекло лампы руками, чтобы не уменьшить срок службы.
Неправильная регулировка светового пучка вызывает ослепление встречных водителей или недостаточную освещенность дороги. Корректировка выполняется регулировочными винтами, с помощью специализированного стенда или на ровной поверхности с разметкой, строго соблюдая угол наклона и высоту света.
Коррозия контактов и проводки внутри блока фар снижает надежность работы освещения. Для профилактики и устранения проблем нужно периодически осматривать разъемы, очищать их от окислов и при необходимости наносить специализированные контактызащитные составы.
Механические повреждения отражателя, например, царапины или деформация, ухудшают распределение света. В таких случаях возможна замена отражателя или всей фары целиком, так как восстановление отражающей поверхности затруднено.
Вопрос-ответ:
Как устроены рефлекторные галогенные фары на Kia Rio и в чём их отличие от других типов фар?
Рефлекторные галогенные фары состоят из лампы, расположенной в центре отражающего корпуса, который направляет световой поток. Отражатель имеет форму, обеспечивающую рассеивание света по заданной траектории. В отличие от линзованных фар, где свет фокусируется через оптическую линзу, рефлекторные фары формируют пучок с помощью отражающей поверхности, что упрощает конструкцию и снижает стоимость. Это делает их распространённым выбором для базовых комплектаций автомобилей, таких как Kia Rio.
Какие распространённые проблемы возникают с рефлекторными галогенными фарами на Kia Rio и как их исправлять?
Чаще всего проблемы связаны с помутнением отражателя из-за накопления пыли, влаги внутри фары или старения материала. Это приводит к снижению яркости светового пучка и ухудшению видимости. Иногда встречается неправильная установка лампы, что искажает направление света. Для решения проводят чистку и сушку корпуса, замену уплотнителей или самого отражателя при серьёзных повреждениях. Правильная установка и калибровка помогают вернуть нужный угол светового пучка.
Какие лампы рекомендованы для замены в рефлекторных галогенных фарах Kia Rio, чтобы сохранить характеристики освещения?
В рефлекторных галогенных фарах Kia Rio применяются лампы типа H4 с мощностью около 55 Вт. Для замены лучше использовать оригинальные или сертифицированные аналоги, которые обеспечивают стабильный световой поток и корректную температуру цвета. Лампы с повышенной яркостью или иные типы (например, ксеноновые) без адаптации отражателя могут создавать блики и мешать другим участникам движения. Замена лампы требует аккуратного обращения, чтобы не повредить колбу и сохранить характеристики.
Как правильно настроить световой пучок рефлекторных фар на Kia Rio для оптимальной видимости и безопасности?
Настройка светового пучка выполняется с помощью регулировочных винтов, расположенных на корпусе фары. Для проверки лучше использовать ровную поверхность и расстояние около 5 метров от стены. Свет должен быть направлен чуть ниже горизонтальной линии, чтобы не слепить встречных водителей, но при этом обеспечивать хорошее освещение дороги. При самостоятельной настройке важно обеспечить одинаковый уровень для обеих фар и учитывать загрузку автомобиля, чтобы пучок не сдвигался. При сомнениях стоит обратиться в сервис для точной калибровки с помощью специального оборудования.
