Рулевая тяга – это элемент рулевого привода, обеспечивающий передачу усилия от рулевой рейки к поворотным кулакам колес. От её исправности зависит точность управления автомобилем и безопасность движения. Конструкция тяги включает внутренний и наружный шарниры, которые позволяют колесам поворачиваться под разными углами в зависимости от положения рулевого колеса.
При износе шарниров рулевой тяги возникают люфты, что снижает точность управления и увеличивает риск потери контроля на высоких скоростях. Частыми признаками неисправности являются посторонние звуки при повороте руля, нестабильность на прямой и неравномерный износ шин. Визуальный осмотр и регулярная диагностика помогут выявить проблему до её усугубления.
Рекомендуется проверять состояние рулевых тяг каждые 20 000–30 000 км пробега, а также при появлении симптомов нестабильного поведения автомобиля. При обнаружении трещин в пыльниках, коррозии или ослаблении шарниров необходимо немедленно заменить элемент. Использование оригинальных или сертифицированных аналогов снижает вероятность повторного износа в краткие сроки.

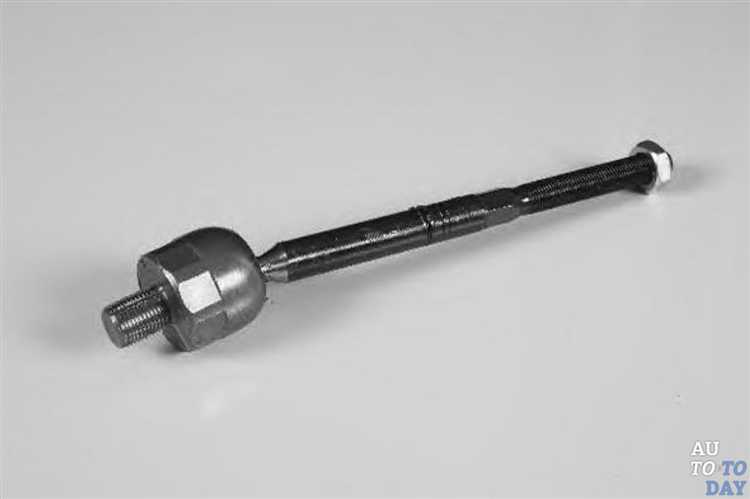

Как рулевая тяга передаёт усилие от рулевого механизма к колёсам
Рулевая тяга служит связующим элементом между рулевым механизмом и поворотными кулаками передней подвески. Её задача – точно и стабильно передавать механическое усилие, создаваемое водителем через рулевое колесо, к управляемым колёсам.
Передача усилия осуществляется через следующую последовательность компонентов:
- При повороте рулевого колеса вращается рулевой вал, приводящий в движение рулевую рейку или червячный механизм (в зависимости от конструкции).
- Рулевая рейка или сошка изменяет вращательное движение в поступательное, передавая усилие на внутренние наконечники рулевых тяг.
- Внутренние наконечники соединяются с самими тягами, которые передают движение на внешние наконечники, жёстко соединённые с поворотными кулаками.
- Поворотные кулаки изменяют угол наклона управляемых колёс, обеспечивая необходимое направление движения автомобиля.
Наличие шарнирных соединений (шаровые пальцы в наконечниках) обеспечивает подвижность системы в вертикальной и горизонтальной плоскостях, компенсируя ходы подвески и вибрации от дорожного покрытия.
Для точной передачи усилия необходимо контролировать следующие параметры:
- Отсутствие люфта в наконечниках – даже минимальный зазор приводит к потере точности управления.
- Смазка шарниров – обеспечивает плавность движения и предотвращает износ.
- Целостность защитных чехлов – пыльники предотвращают попадание грязи и влаги во внутренние элементы шарниров.
Любое повреждение или деформация рулевой тяги напрямую сказывается на управляемости и безопасности движения. При малейших признаках неравномерного поворота колёс или появлении люфта в рулевом механизме требуется немедленная диагностика тяговых элементов.
Из каких компонентов состоит рулевая тяга и как они взаимодействуют
Рулевая тяга состоит из нескольких основных компонентов: внутреннего шарнира, тягового стержня и наружного наконечника. Каждый из них выполняет строго определённую задачу и участвует в передаче усилия от рулевого механизма к колёсам.
Внутренний шарнир соединяется с рейкой рулевого механизма. Его задача – компенсировать угловые и осевые смещения, возникающие при работе подвески. Конструкция шарнира позволяет сохранять контакт независимо от положения рейки и состояния дорожного покрытия.
Тяговый стержень – это жёсткий элемент, соединяющий внутренний и наружный шарниры. Он передаёт продольное усилие от рулевого механизма к колесу. Длина стержня подбирается индивидуально под геометрию подвески и влияет на точность управления. В некоторых конструкциях он может иметь регулировочную резьбу, позволяющую выставить развал-схождение.
Наружный наконечник рулевой тяги крепится к поворотному кулаку. Он оборудован шаровым шарниром, который обеспечивает свободное вращение колеса при повороте и изменении высоты подвески. Износ шарнира приводит к появлению люфта и ухудшению управляемости.
Все три элемента работают синхронно. При повороте рулевого колеса усилие с рейки передаётся на внутренний шарнир, далее по тяговому стержню к наружному наконечнику, который перемещает кулак и изменяет положение колеса. Любое повреждение или износ одного из компонентов нарушает эту цепь и приводит к неравномерному износу шин, снижению точности управления и повышенному риску выхода из строя всей рулевой системы.
Признаки износа рулевой тяги при движении автомобиля
- Люфт на руле: Увеличенный свободный ход руля может свидетельствовать о разбитых шарнирах рулевых тяг. При попытке повернуть руль чувствуется задержка в реакции передних колёс.
- Стук при проезде неровностей: Характерный металлический звук спереди при езде по выбоинам или лежачим полицейским часто указывает на изношенные наконечники тяг.
- Автомобиль уводит в сторону: Постоянное стремление машины отклониться от прямолинейного движения может быть связано с деформацией одной из тяг или неравномерным износом шарниров.
- Нестабильное поведение на скорости: При скоростном движении возможны рыскания и потеря точности в управлении – особенно при боковом ветре или манёврах.
- Неравномерный износ шин: Повреждение рулевой тяги вызывает нарушение углов схождения, что отражается на характере износа передней резины.
Для проверки состояния тяг необходимо вывесить переднюю часть автомобиля, пошатать колёса за внутренний и внешний обод, а также оценить люфты на шарнирах. Изношенные элементы подлежат обязательной замене парой и последующей регулировке развала-схождения.
Как влияет неисправная рулевая тяга на управляемость автомобиля
Неисправность рулевой тяги приводит к нарушению точности передачи усилия от рулевого механизма к колёсам. При увеличенном люфте шарниров тяги водитель замечает запаздывание реакции передних колёс на поворот руля. Это особенно заметно на скоростях выше 60 км/ч, когда требуется чёткое и предсказуемое управление.
Изношенные элементы рулевой тяги могут вызывать неустойчивость автомобиля при прямолинейном движении. Машина может произвольно уводиться в сторону, особенно при проезде неровностей или в условиях бокового ветра. Это увеличивает нагрузку на водителя и снижает общую безопасность.
При наличии зазоров в шаровых соединениях тяги возможно возникновение характерных стуков при повороте руля или при проезде неровностей. Эти звуки сопровождаются вибрацией рулевого колеса и свидетельствуют о риске выхода элемента из строя во время движения.
Нарушение геометрии рулевой тяги приводит к изменению углов установки колёс. В результате снижается устойчивость в поворотах и ухудшается сцепление с дорогой, особенно на мокром или скользком покрытии. Также ускоряется неравномерный износ шин по внутреннему или внешнему краю.
При появлении указанных признаков рекомендуется провести диагностику в условиях СТО. Эксплуатация автомобиля с неисправной рулевой тягой повышает вероятность аварийных ситуаций, особенно при резком торможении или объезде препятствий.
Способы проверки состояния рулевой тяги без демонтажа
Визуальный осмотр рулевых тяг начинается с оценки состояния защитных пыльников. Наличие трещин, порывов или утечек смазки указывает на нарушение герметичности и ускоренный износ шарниров. Также следует обратить внимание на следы ржавчины или механических повреждений на поверхности тяги.
Проверка люфта выполняется при выведенных передних колесах. Необходимо ухватиться за колесо с внешней стороны и покачать его в горизонтальной плоскости. Если ощущается люфт или слышны щелчки, это может свидетельствовать о разбитых шарнирах рулевой тяги или ослаблении соединений. Более точную оценку даёт помощник, который наблюдает за движением рулевых компонентов при покачивании колеса.
Ещё один способ – наблюдение за синхронностью движения передних колёс при повороте руля. Если одно колесо отстаёт или двигается рывками, возможен износ в соединениях тяг. Также следует обратить внимание на запаздывающую реакцию руля или неустойчивость автомобиля при прямолинейном движении – это косвенные признаки изношенных рулевых элементов.
Дополнительную информацию даёт простая проверка на яме или подъёмнике. Слегка раскачивая рулевую тягу руками в местах соединений, можно определить наличие люфта. Чёткий щелчок или свободный ход указывают на изношенные шарниры. Такая проверка не требует съёма тяги, но должна выполняться на неподвижном автомобиле с заглушённым двигателем.
Регулярный контроль состояния рулевых тяг помогает своевременно выявить износ и избежать серьёзных проблем с управлением. Даже без демонтажа доступно несколько рабочих методов оценки, применимых в гаражных условиях.
Отличия между внутренней и внешней рулевой тягой
Внутренняя рулевая тяга соединяет рулевой механизм с поворотным кулаком и передаёт усилие от рулевого вала к внешней тяге. Она оснащена шарниром, обеспечивающим необходимую подвижность при изменении угла поворота колёс. Внутренняя тяга, как правило, имеет большую длину и испытывает повышенные нагрузки, так как передаёт основное усилие при повороте руля.
Внешняя рулевая тяга соединяет внутреннюю тягу с рулевой сошкой на поворотном кулаке колеса. Она короче внутренней и оснащена шарнирным наконечником (шаровой опорой), обеспечивающим подвижность в нескольких направлениях для точного управления колёсами. Внешняя тяга чаще подвержена износу из-за прямого контакта с дорожными условиями и загрязнениями.
При диагностике состояния рулевого управления внимание уделяют целостности и люфтам именно шарнирных соединений обеих тяг. Износ внутренней тяги чаще проявляется в трудностях с точным наведением колёс, а износ внешней тяги – в возникновении люфтов и вибраций при движении по неровностям.
Рекомендуется регулярно проверять состояние защитных чехлов и смазывать шарнирные соединения для продления срока службы. Замена внешней тяги проводится чаще, так как она подвержена более агрессивным воздействиям окружающей среды.
Причины выхода из строя рулевой тяги и условия, ускоряющие износ
Повреждения пыльников чаще всего возникают при эксплуатации автомобиля на плохих дорогах с большим количеством пыли, грязи и влаги. Удары о препятствия, ямы и бордюры создают повышенные нагрузки на рулевые тяги, вызывая деформации и трещины, которые со временем приводят к поломке.
Отсутствие регулярной смазки шарниров снижает их ресурс. Сухое трение увеличивает износ металлических поверхностей и приводит к развитию люфтов в соединениях. Это негативно влияет на точность управления и увеличивает риск выхода рулевой тяги из строя.
Использование некачественных запчастей при ремонте или замене рулевых тяг также сокращает срок службы. Металлы с низкой прочностью и слабые уплотнители не выдерживают обычных нагрузок, что приводит к быстрому износу.
Эксплуатация автомобиля с нарушенной геометрией подвески повышает нагрузки на рулевые тяги. Неправильный угол установки колес увеличивает усилия на шарниры, что ускоряет разрушение деталей.
Резкие манёвры и агрессивный стиль вождения повышают нагрузку на рулевую систему, способствуя быстрому износу рулевых тяг и связанных компонентов. Постоянное движение по бездорожью или грунтовым дорогам без амортизационной защиты ухудшает состояние элементов рулевого механизма.

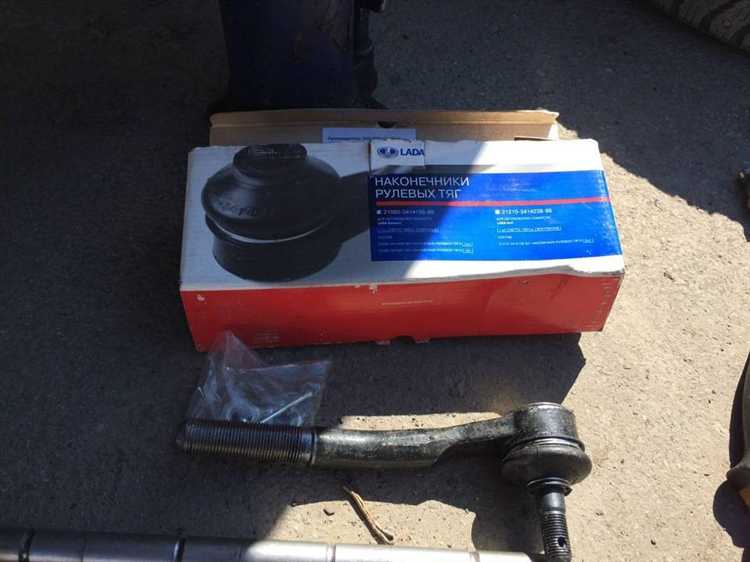

Что учитывать при выборе и замене рулевой тяги
При выборе рулевой тяги важна точная совместимость с моделью автомобиля и его рулевым механизмом. Необходимо ориентироваться на оригинальные каталожные номера или проверенные аналоги от проверенных производителей. Внимание следует уделять материалам изготовления: качественная сталь с антикоррозийным покрытием продлевает срок службы.
Диаметр резьбы и длина тяги должны строго соответствовать заводским параметрам, иначе возможны проблемы с установкой и эксплуатацией. Следует учитывать тип соединений – шаровые наконечники должны обеспечивать свободный, но без люфтов поворот, с хорошей смазкой и защитным пыльником.
При замене рулевой тяги требуется обязательная проверка состояния сопряжённых элементов рулевого управления: наконечников, рулевых кулаков и рулевого механизма. Замена тяги без устранения износа других компонентов приведёт к ускоренному выходу из строя новой детали.
Монтаж лучше выполнять с применением динамометрического ключа, чтобы обеспечить правильный момент затяжки креплений. После установки рулевой тяги необходима регулировка углов установки колёс (развал-схождение) для предотвращения неравномерного износа шин и ухудшения управляемости.
Использование оригинальных или сертифицированных запчастей обеспечивает стабильную работу рулевого управления и безопасность при движении. Рекомендуется избегать дешёвых несертифицированных аналогов с непроверенным качеством материалов и сборки.
Вопрос-ответ:
Какова основная функция рулевой тяги в автомобиле?
Рулевая тяга передает усилие от рулевого механизма к колесам, обеспечивая поворот передних колес в нужную сторону. Она соединяет рулевой механизм с шарнирами поворотных кулаков, благодаря чему водитель может управлять направлением движения автомобиля.
Какие проблемы с управляемостью могут возникнуть при износе рулевой тяги?
При износе рулевой тяги возникают люфты, что приводит к неточной реакции колес на поворот руля. Автомобиль может «уходить» в сторону, увеличивается усилие при рулении, появляются посторонние звуки и стуки. Это снижает безопасность и комфорт вождения.
Как определить, что рулевая тяга требует замены?
Признаки износа рулевой тяги включают заметные люфты при вращении руля, появление стуков при движении по неровностям, нестабильность направления движения, а также повышенный износ шин с одной стороны. Проверить можно и визуально — если на шарнирах тяги видны трещины, повреждения пыльников или коррозия, лучше заменить деталь.
Влияет ли качество рулевой тяги на безопасность автомобиля?
Да. Рулевая тяга отвечает за точность управления, поэтому ее исправность напрямую связана с безопасностью движения. Поврежденная или изношенная тяга снижает контроль над автомобилем, увеличивает риск заноса и аварийных ситуаций.
Какие факторы ускоряют износ рулевой тяги?
На срок службы рулевой тяги влияют условия эксплуатации: частые поездки по плохим дорогам с ямами и выбоинами, попадание грязи и влаги, отсутствие своевременной смазки шарниров, а также механические повреждения при столкновениях или наездах на препятствия.
Какую функцию выполняет рулевая тяга в механизме управления автомобилем?
Рулевая тяга служит связующим элементом между рулевым механизмом и колесами автомобиля. Она передает движение от рулевого колеса к поворотным рычагам, обеспечивая поворот колес в нужную сторону. Без исправной рулевой тяги точное управление транспортным средством становится невозможным, что напрямую влияет на безопасность и маневренность автомобиля.
