На автомобилях Лада Гранта с бензиновым двигателем используется система контроля токсичности, включающая два кислородных датчика – зонд 1 и зонд 2. Первый зонд устанавливается до катализатора и контролирует состав топливно-воздушной смеси, второй – после катализатора и отвечает за эффективность его работы. Расположение второго зонда в первом ряду важно при диагностике системы и замене компонентов выхлопной системы.
Ряд 1 указывает на ту группу цилиндров, где находится первый цилиндр двигателя. У Лада Гранта с рядным 4-цилиндровым мотором весь блок цилиндров считается первым рядом, что упрощает идентификацию.
Зонд 2 в этом контексте – это нижний кислородный датчик, расположенный после катализатора на выпускной трубе. Чтобы получить доступ к нему, требуется осмотреть нижнюю часть автомобиля в области соединения выпускного коллектора с глушителем. Датчик имеет характерную резьбовую посадку и провод с разъёмом, ведущим к блоку управления двигателем (ЭБУ).
Для демонтажа зонда 2 рекомендуется использовать специальный ключ на 22 мм с прорезью под провод. Перед снятием желательно обработать резьбовое соединение проникающей смазкой. Подключение нового датчика должно выполняться строго по разъёму без изменения штатной электропроводки, чтобы избежать ошибок по лямбда-регулированию.
Правильное определение и расположение датчика ряд 1 зонд 2 критично при устранении ошибок P0136, P0140 и схожих. Игнорирование может привести к неправильной диагностике и замене не той детали, что приведёт к дополнительным затратам.
Что означает обозначение «ряд 1 зонд 2» в системе OBD-II
«Зонд 2» (Sensor 2) указывает на второй по ходу отработавших газов датчик кислорода, который расположен после каталитического нейтрализатора. Этот зонд предназначен для мониторинга эффективности работы катализатора. В отличие от первого зонда, который устанавливается до катализатора и регулирует состав топливно-воздушной смеси, зонд 2 сравнивает состав выхлопных газов до и после катализатора и передаёт данные блоку управления двигателем (ЭБУ).
Если ЭБУ фиксирует, что показания второго датчика слишком близки к первому, это может свидетельствовать о снижении эффективности нейтрализатора. Диагностические коды неисправностей (например, P0420) напрямую связаны с работой зонда 2. Важно понимать, что неправильное подключение или неисправность этого элемента может привести к увеличению расхода топлива и неудачному прохождению технического осмотра по нормам токсичности.
Таким образом, «ряд 1 зонд 2» – это датчик кислорода, установленный после катализатора, в выхлопной трубе Лады Гранта, и отвечающий за проверку качества очистки выхлопных газов. Его диагностика проводится при помощи OBD-II сканера, который подключается к диагностическому разъему под рулевой колонкой.
Расположение датчиков кислорода на Лада Гранта с 8-клапанным двигателем
На автомобилях Лада Гранта с 8-клапанным двигателем установлен один ряд цилиндров, поэтому оба кислородных датчика (лямбда-зонда) относятся к ряду 1. Первый зонд (ряд 1 зонд 1) расположен непосредственно перед катализатором, во фланце выпускного коллектора, и отвечает за измерение содержания кислорода в отработавших газах до нейтрализации.
Второй зонд (ряд 1 зонд 2) устанавливается после катализатора, в приемной трубе системы выпуска. Его основная функция – контроль эффективности работы каталитического нейтрализатора. Он находится ниже по потоку выхлопных газов, ближе к днищу автомобиля, на участке трубы между катализатором и глушителем. Для доступа к нему требуется подъем автомобиля на подъемник или использование ямы.
Подключение обоих датчиков осуществляется через разъемы, расположенные в моторном отсеке и под днищем кузова соответственно. При замене зондов рекомендуется использовать оригинальные детали с соответствующими параметрами, так как сопротивление нагревателя и длина проводов играют критическую роль в корректной работе ЭБУ двигателя.
Где искать зонд 2 после катализатора на Лада Гранта
Зонд 2, также называемый нижним или вторым лямбда-зондом, на автомобиле Лада Гранта с 8-клапанным двигателем устанавливается сразу после каталитического нейтрализатора в выпускной системе. Его задача – контроль эффективности работы катализатора путем измерения остаточного содержания кислорода в выхлопных газах.
Для доступа к зонду 2 необходимо осмотреть участок выхлопной трубы под днищем автомобиля, непосредственно за катализатором. Катализатор приварен или прикручен к приёмной трубе – зонд устанавливается в его нижней части или чуть дальше, во фланцевом соединении между катализатором и средней частью глушителя.
На большинстве комплектаций Лада Гранта второй кислородный датчик имеет резьбовое соединение и подключён к электропроводке при помощи четырёхконтактного разъёма. Для его идентификации найдите элемент, выступающий из трубы с проводами, уводимыми вверх к моторному отсеку или салону через специальные скобы.
Чтобы снять зонд 2, потребуется накидной или специальный кислородный ключ на 22 мм. Предварительно рекомендуется обработать резьбовое соединение проникающей смазкой, так как оно часто прикипает из-за высокой температуры и коррозии. Работу выполнять только на холодной выхлопной системе.
Если после катализатора установлен обманка-зонд или втулка-проставка, визуально он может отличаться от штатного – в таком случае следует проверить место подключения к жгуту проводки и убедиться в наличии сигнального кабеля.

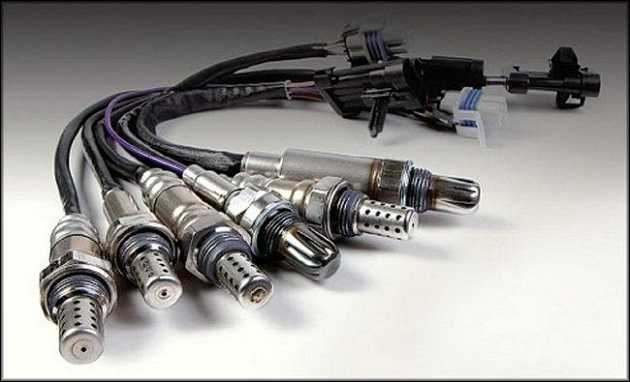

Отличия между зондом 1 и зондом 2 по месту установки
Зонд 1 на Лада Гранта устанавливается до каталитического нейтрализатора, непосредственно во впускной части выпускного коллектора или трубы. Его основная задача – фиксация уровня кислорода в выхлопных газах до попадания в катализатор, что позволяет системе управления двигателем корректировать топливовоздушную смесь.
Зонд 2 располагается после катализатора – как правило, на участке трубы, идущем сразу за нейтрализатором. Его функция – контроль эффективности работы катализатора по сравнению с показаниями первого датчика. Если катализатор исправен, данные зонда 2 должны быть более стабильными и менее динамичными, чем у зонда 1.
Визуально различить их можно по месту подключения: зонд 1 чаще всего монтируется ближе к мотору, рядом с выпускным коллектором, где температура выхлопных газов выше. Зонд 2 установлен дальше по выхлопной системе, ближе к днищу автомобиля, и может быть труднодоступен без подъема машины.
Для доступа к зонду 1 часто достаточно открыть капот, тогда как зонд 2 требует поддомкрачивания или использования ямы. При замене важно не перепутать их местами, так как оба подключаются к разным цепям блока управления двигателем и имеют разную логику работы.
Как визуально определить зонд 2 на ряд 1 под капотом
Зонд 2 на ряд 1 на Лада Гранта располагается непосредственно после катализатора, в нижней части выпускной системы. Чтобы найти его под капотом, нужно ориентироваться по положению выпускного коллектора и трассы выхлопа, уходящей вниз от двигателя.
Открой капот и обрати внимание на металлический коллектор, прикрученный к головке блока цилиндров. В этом месте установлен зонд 1 – он будет первым в цепи и подключён к жгуту проводов, идущему от верхней части двигателя. Чтобы найти зонд 2, проследи дальше по трубопроводу: кислородный датчик будет врезан в трубу после катализатора, ближе к моторному щиту и ниже уровня колена выпускного коллектора.
Зонд 2 подключён к отдельной фишке, как правило, с четырьмя проводами. Его корпус имеет резьбовое соединение с выхлопной трубой, а провод идёт вверх по направлению к жгуту, закреплённому к кузову. Если просматривается только один датчик сверху – скорее всего, это зонд 1, а зонд 2 нужно искать снизу или сбоку через моторный отсек, заглянув ближе к днищу машины.
На 8-клапанных двигателях зонд 2 заметен хуже, так как он располагается ниже, чем на 16-клапанных версиях. При необходимости удобно использовать фонарик и зеркало на гибкой ножке, чтобы точно увидеть точку его установки на трубе. Также полезно визуально отличить зонд 2 по характерному загрязнению – он обычно покрыт сажей и налётом из-за положения после катализатора.
Необходимые инструменты для доступа к зонду 2 на Лада Гранта
Для работы с зондом 2 (лямбда-зондом после катализатора) на Лада Гранта потребуются специализированные инструменты, обеспечивающие удобный и безопасный доступ. В первую очередь, необходима головка на 22 мм с длинным воротком или карданным шарниром. Именно эта головка подходит для снятия и установки кислородного датчика без повреждения резьбы и корпуса.
Удлинитель для воротка длиной не менее 150 мм позволит добраться до зоны установки датчика, учитывая ограниченное пространство в подкапотном пространстве и вокруг выхлопной системы. Кроме того, удобен прорезиненный захват или специальные щипцы для удержания датчика при выкручивании.
Для отвода защиты снизу автомобиля требуется набор ключей или головок на 10 мм и 13 мм, чтобы снять защитные панели и обеспечить свободный доступ к трубе, где установлен зонд 2. Также желательно иметь проникающую смазку типа WD-40 для облегчения выкручивания датчика, особенно при следах коррозии.
Рабочие перчатки с усиленным покрытием обеспечат защиту рук от ожогов и порезов, поскольку элементы выхлопной системы могут быть горячими и иметь острые кромки. Для удобства рекомендуется использовать фонарик с гибким хвостом или налобный фонарь для освещения труднодоступных участков.
На что обратить внимание при замене зонда 2 после катализатора
Замена зонда 2 после катализатора требует точного соблюдения ряда технических нюансов для корректной работы системы управления двигателем.
- Правильный выбор датчика: Зонд 2 должен быть строго совместим с моделью Лада Гранта и конкретным типом двигателя (8- или 16-клапанный). Используйте оригинальные или сертифицированные аналоги.
- Проверка состояния разъёма и проводки: Перед установкой осмотрите колодку на предмет коррозии, загрязнений или повреждений. Контакты должны быть чистыми и плотно прилегающими.
- Очистка посадочного места: Место установки зонда должно быть очищено от нагара и остатков старого герметика для плотного прилегания нового датчика и предотвращения протечек выхлопных газов.
- Точность установки: Зонд вкручивается вручную с применением динамометрического ключа. Рекомендуемый момент затяжки для Лада Гранта – 25-30 Н·м, чтобы избежать повреждения резьбы и обеспечить герметичность.
- Изоляция проводов: При прокладке кабеля избегайте соприкосновения с горячими элементами выхлопной системы и острыми кромками кузова для предотвращения перетирания и короткого замыкания.
- Проверка работы после установки: После замены выполните диагностику ЭБУ на предмет ошибок по лямбда-зонду 2. При необходимости сбросьте коды ошибок и выполните адаптацию датчика через сканер.
Соблюдение этих рекомендаций обеспечит стабильную работу кислородного датчика и точность контроля состава отработанных газов, что напрямую влияет на эффективность катализатора и расход топлива.
Вопрос-ответ:
Где именно на Ладе Гранта находится ряд 1 зонд 2?
Ряд 1 зонд 2 расположен на выпускной трубе после катализатора, ближе к средней части выхлопной системы. Он установлен так, чтобы контролировать состав отработавших газов после каталитического нейтрализатора.
Как отличить ряд 1 зонд 2 от других кислородных датчиков под капотом?
Ряд 1 зонд 2 обычно находится после катализатора, тогда как зонд 1 располагается перед ним. Визуально зонд 2 прикручен к выпускному коллектору или выхлопной трубе дальше по потоку выхлопных газов, а также имеет характерное количество проводов и разъем, совпадающий с системой автомобиля.
Можно ли добраться до ряда 1 зонда 2 без подъема автомобиля на подъемнике?
В некоторых случаях доступ к ряду 1 зонд 2 возможен и с ямы или с помощью домкрата и надежных подставок. Однако расположение датчика на выпускной трубе после катализатора может требовать удобного подхода снизу, что удобнее сделать на подъемнике для безопасной и быстрой замены или диагностики.
Какие признаки указывают на неисправность ряда 1 зонда 2 на Ладе Гранта?
При сбоях в работе зонда 2 часто появляются ошибки в системе двигателя, ухудшается динамика, может повыситься расход топлива или появиться нестабильная работа мотора. Иногда можно заметить повышенный уровень токсичных выбросов, что также связано с некорректной работой кислородного датчика после катализатора.
Как правильно проверить работоспособность ряда 1 зонда 2 на Ладе Гранта?
Проверка проводится с помощью диагностического оборудования, которое считывает показания с датчика. Также можно оценить напряжение сигнала при прогретом двигателе — зонд должен выдавать стабильные колебания напряжения. Визуально осмотр на предмет повреждений и проверка проводки помогут выявить возможные механические проблемы.
Где конкретно находится ряд 1 зонд 2 на автомобиле Лада Гранта с 8-клапанным двигателем?
Ряд 1 зонд 2 располагается на выпускной системе после катализатора первого ряда цилиндров. На Ладе Гранта с 8-клапанным двигателем он установлен в трубе выхлопной системы, которая выходит из-под двигателя, примерно на 20-30 сантиметров дальше катализатора по направлению к глушителю. Этот кислородный датчик контролирует состав отработанных газов уже после каталитического нейтрализатора, что помогает системе управления двигателем оценить эффективность очистки выхлопа.
