Сорванная резьба в свечном колодце – частая проблема, возникающая при чрезмерном усилии при завинчивании свечи или из-за износа материала головки блока цилиндров. Игнорирование повреждения приводит к снижению компрессии и потере герметичности, что отражается на работе двигателя и расходе топлива.
Восстановление резьбы требует точного подбора инструмента и метода, исходя из типа двигателя и материала блока. Использование специализированных ремонтных наборов, таких как вставки Helicoil или резьбовые вкладыши Time-Sert, позволяет вернуть заводские характеристики крепления без необходимости замены блока.
Перед началом работы важно оценить степень повреждения и подготовить свечной колодец – очистить от грязи и остатков старой резьбы. Правильная последовательность действий и соблюдение технических требований обеспечивают надежность ремонта и предотвращают повторные поломки.

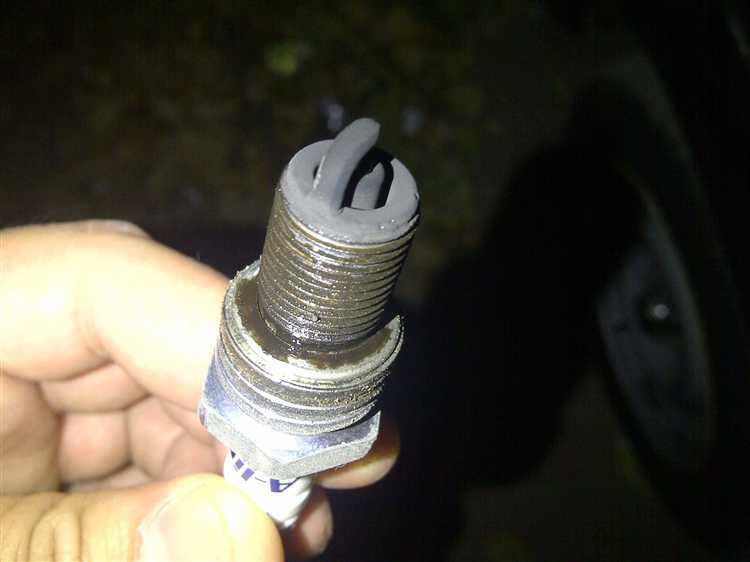

Причины срыва резьбы в свечном колодце и их диагностика
Срыв резьбы возникает из-за неправильного усилия при вкручивании свечи, использования неподходящих свечей или коррозии резьбы в алюминиевом колодце. Частая причина – перекос свечи при установке, вызывающий повреждение витков.
Для диагностики осмотрите колодец на наличие деформаций и следов износа резьбы с помощью увеличительного стекла. Проверьте чистоту посадочного места – загрязнения и масло ускоряют разрушение. Используйте щуп или резьбомер для определения глубины и состояния резьбы.
Наличие металлических опилок указывает на износ, который можно проверить магнитом. При подозрении на микротрещины алюминия проводите визуальный осмотр под ярким светом и при необходимости ультразвуковую диагностику. Важно измерить глубину повреждений – если резьба разрушена более чем на 50%, восстановление стандартными методами затруднено.
Для предотвращения повторного срыва соблюдайте рекомендуемый момент затяжки свечи, указанный в технической документации автомобиля, и используйте свечи строго по спецификации. Диагностика перед установкой новой свечи должна включать проверку резьбы на чистоту и отсутствие дефектов.
Выбор инструмента для восстановления резьбы в свечном колодце
Для эффективного восстановления резьбы в свечном колодце необходим подбор специализированных инструментов, соответствующих диаметру и шагу резьбы двигателя.
- Метчики (резьбонарезные наборы) – основной инструмент. Важно выбирать метчики с шагом, совпадающим с заводской резьбой (например, М14×1,25 для большинства современных двигателей). Используйте комплекты, включающие черновой, промежуточный и чистовой метчики для поэтапного восстановления резьбы.
- Нарезные вставки Helicoil – применяется при сильном повреждении резьбы. Комплект включает сверло для расширения поврежденного отверстия, метчик для установки вставки и саму вставку с инструментом для её запрессовки. Выбирайте комплект под оригинальный размер резьбы свечи зажигания.
- Экстракторы и сверла – необходимы при наличии обломков свечи или сильно деформированных участков резьбы. Важно использовать сверла меньшего диаметра для аккуратного удаления повреждённых частей без расширения отверстия свыше нормы.
- Глубокий динамометрический ключ – помогает контролировать момент затяжки свечи после восстановления резьбы, чтобы избежать повторного срыва.
Рекомендуется работать с инструментом из качественной стали HSS или с титановым покрытием для долговечности и точности обработки. При покупке наборов обращайте внимание на комплектацию и рекомендации производителя автомобиля относительно размеров резьбы свечного колодца.

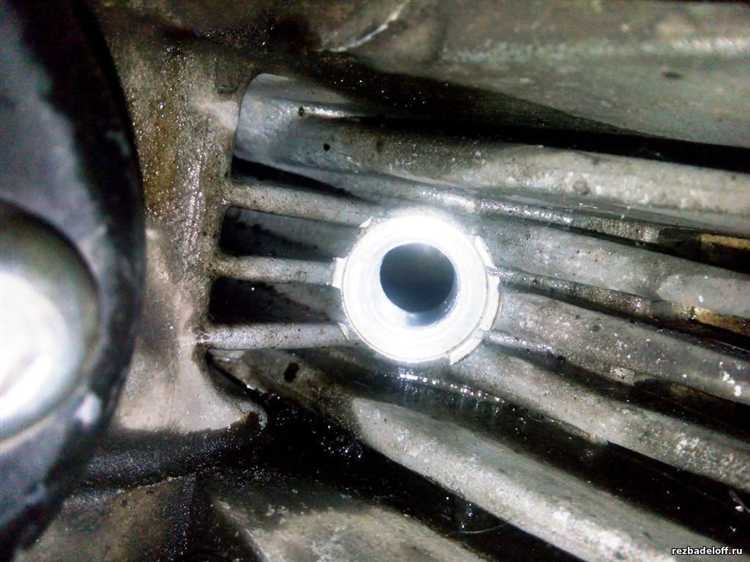

Пошаговая инструкция по нарезке новой резьбы в свечном колодце
1. Снимите катушку зажигания или свечу, чтобы получить свободный доступ к свечному колодцу.
2. Очистите колодец от грязи и остатков масла с помощью сжатого воздуха и ветоши. Это обеспечит чистоту при работе с инструментом.
3. Выберите метчик с параметрами, соответствующими оригинальной резьбе свечного колодца (обычно M14x1.25 для легковых автомобилей).
4. Закрепите метчик в воротке или держателе с плавным вращением и начните нарезать резьбу, вращая инструмент строго перпендикулярно поверхности колодца.
5. Продвигайте метчик вперед с небольшим усилием, делая 2-3 оборота по часовой стрелке, затем на пол-оборота назад для удаления стружки, чтобы избежать заклинивания.
6. Продолжайте нарезать резьбу до полного восстановления, обычно глубина составляет 15–20 мм, ориентируясь на длину штатной свечи.
7. По завершении аккуратно извлеките метчик, убедившись, что резьба получилась ровной и без повреждений.
8. Очистите вновь нарезанную резьбу от металлической стружки и загрязнений с помощью сжатого воздуха и чистой ткани.
9. Перед установкой свечи проверьте резьбу визуально и при необходимости подровняйте ее повторным проходом метчика.
10. Установите свечу с необходимым моментом затяжки, чтобы исключить повторный срыв резьбы.
Использование резьбовых вставок (Helicoil) для восстановления свечного колодца
Резьбовые вставки типа Helicoil применяются при ремонте сорванной внутренней резьбы в алюминиевых головках блока цилиндров. Они представляют собой пружинные спирали из нержавеющей стали, формирующие новую резьбу внутри поврежденного отверстия и позволяющие установить свечу зажигания стандартного размера.
Для установки вставки потребуется комплект Helicoil, соответствующий типу резьбы (чаще всего M14x1.25 для свечей зажигания), а также метчик из набора, сверло нужного диаметра и специальный инструмент для ввода спирали. Дополнительно желательно использовать пылесос, сжатый воздух или магниты для удаления стружки из колодца.
Процедура начинается с рассверливания поврежденного отверстия под диаметр, указанный в инструкции к вставке. Работу выполняют строго по оси колодца, избегая перекосов. Далее выполняется нарезание новой резьбы под вставку, после чего канал очищается от металлической стружки.
Сама вставка аккуратно вкручивается внутрь нового отверстия при помощи установочного штыря. Её край должен находиться на 1–2 мм ниже поверхности свечного колодца. После установки хвостик спирали обламывается с помощью бородка или того же инструмента из комплекта.
Перед установкой свечи резьбу внутри вставки необходимо проверить на чистоту. Допустимо нанести графитовую смазку для облегчения последующего демонтажа. Использование фиксирующих составов не требуется: вставка держится за счёт натяга и геометрии витков.
Helicoil позволяет восстановить резьбу без замены головки блока, обеспечивает надёжное крепление свечи, устойчива к температурным колебаниям и сохраняет герметичность камеры сгорания. При корректной установке срок службы вставки сопоставим с ресурсом двигателя.

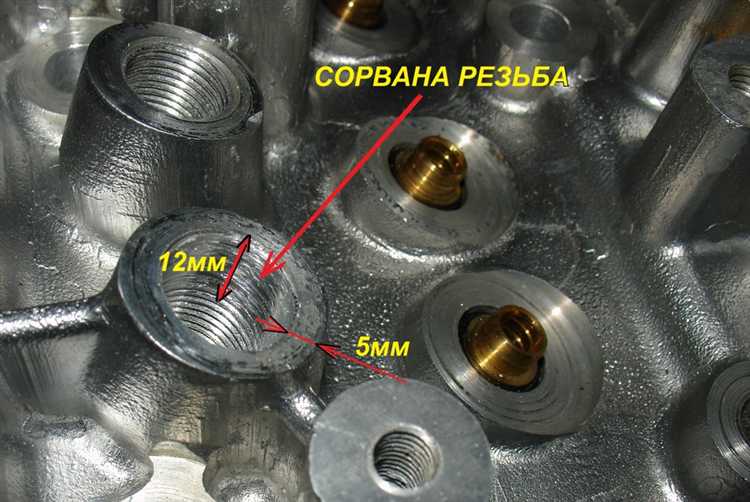

Особенности ремонта резьбы в алюминиевых и чугунных головках цилиндров
При восстановлении резьбы в свечном колодце важно учитывать материал головки блока цилиндров, так как алюминий и чугун требуют различных подходов в обработке и выборе вставок.
Алюминиевые головки более подвержены выкрашиванию резьбы из-за мягкости материала и высоких температур. Для таких случаев предпочтительны резьбовые вставки типа Helicoil или Time-Sert:
- Перед нарезкой отверстие необходимо тщательно очистить от остатков алюминиевой стружки и масла.
- Используется специальный метчик под вставку с контролем глубины сверления – важно не пробить водяную рубашку.
- Вставка должна быть из нержавеющей стали и иметь термостойкий фиксатор, чтобы избежать выкручивания при демонтаже свечи.
- Допустимый момент затяжки свечи снижается на 10–15% по сравнению с заводским, чтобы избежать повторного повреждения.
Чугунные головки более устойчивы к нагрузкам, но требуют соблюдения точности при нарезке резьбы, так как материал хрупок и плохо переносит перекосы.
- Перед ремонтом необходимо проконтролировать отсутствие микротрещин вокруг отверстия с помощью магнитопорошкового контроля или пенетрантов.
- Метчики и сверла для чугуна должны иметь усиленную заточку, а сама обработка выполняется без высокой подачи, во избежание сколов.
- Резьбовая вставка подбирается с максимальным зацеплением витков, предпочтительно полнотелая (Time-Sert или аналог).
- После установки резьбы рекомендуется прогреть головку до рабочей температуры и провести повторную проверку посадки свечи.
При любом ремонте необходимо строго соблюдать соосность нарезаемой резьбы относительно посадочной поверхности свечи. Использование направляющих оправок снижает риск перекоса и последующих утечек газа из камеры сгорания.

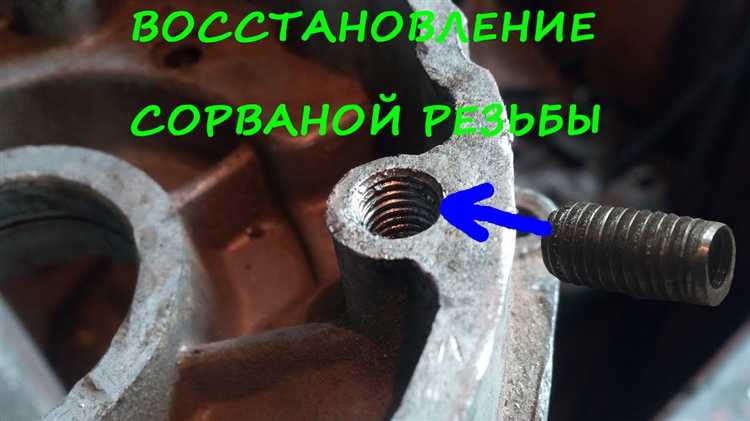

Проверка качества и надежности восстановленной резьбы перед установкой свечи
Перед установкой свечи зажигания необходимо убедиться в геометрической точности и прочности восстановленной резьбы. Визуальный осмотр проводится с помощью эндоскопа или увеличительного стекла: витки должны быть симметричными, без заусенцев, следов смещения или выступов металла. Наличие трещин, сколов или остатков стружки недопустимо.
Для оценки точности резьбы применяют контрольную свечу – новую или гарантированно исправную. Вкрутите ее вручную до упора: вращение должно быть равномерным, без заеданий и люфта. При отклонении от оси более 1° свечу перекосит, что указывает на неправильную нарезку. Такой дефект недопустим – потребуется переделка.
Проверка прочности фиксации проводится с динамометрическим ключом. Усилие затяжки должно соответствовать рекомендациям производителя двигателя (обычно от 20 до 30 Н·м). Если при достижении нужного момента резьба срывается или свеча проворачивается – восстановление выполнено неправильно.
Если применялась вставка (например, Helicoil), проверьте ее посадку: она не должна выступать за край колодца или проворачиваться при вкручивании свечи. Зазор между наружной поверхностью вставки и стенками отверстия исключается. После затяжки свечи выполните обратное выкручивание и осмотрите резьбу: отсутствие повреждений подтверждает качество установки.
Окончательная проверка – тест герметичности. После установки свечи продуйте камеру сжатым воздухом при давлении около 6 бар через отверстие рядом с колодцем (если доступ позволяет) или создайте избыточное давление в цилиндре через компрессометр. Утечки воздуха в районе резьбы свидетельствуют о дефектах.
