Bmw 520d как открыть закрыть жалюзи радиатора

Жалюзи радиатора в BMW 520d представляют собой активную систему управления воздушными потоками, которая влияет на эффективность охлаждения двигателя и аэродинамические характеристики автомобиля. Эти элементы автоматически регулируются блоком управления на основе данных с температурных датчиков и параметров движения.

В нормальных условиях эксплуатации заслонки жалюзи закрыты при запуске холодного двигателя, что способствует более быстрому выходу на рабочую температуру. По мере роста температуры охлаждающей жидкости система постепенно открывает жалюзи, обеспечивая доступ воздуха к радиатору. При движении на высокой скорости заслонки могут вновь закрываться для снижения лобового сопротивления.

Система использует сервопривод, управляемый по CAN-шине. Возможные команды открытия или закрытия жалюзи можно отслеживать через диагностическое оборудование. Прямое вмешательство в работу привода, в том числе его демонтаж или принудительное открытие, допустимо только при наличии конкретных неисправностей – например, при заклинивании механизма или ошибке управления, фиксируемой по коду неисправности (например, 1F4808 или 1F4909 в системах Bosch).

Для ручной проверки работы жалюзи рекомендуется использовать оригинальное диагностическое ПО, такое как ISTA+ или Rheingold. Через соответствующий тест-модуль можно принудительно открыть или закрыть заслонки, что особенно полезно при проверке исправности механики и актуатора. Попытки механического воздействия без диагностики могут привести к повреждению шестерен сервопривода или деформации направляющих.

Назначение и принципы работы активных жалюзи радиатора

Активные жалюзи радиатора в BMW 520d предназначены для автоматического регулирования воздушного потока, поступающего к радиатору и другим компонентам системы охлаждения. Основная цель – оптимизация теплового режима двигателя и снижение аэродинамического сопротивления.

Система состоит из следующих элементов:

• поворотных заслонок, установленных за решёткой радиатора;
• электропривода с шаговым или электромеханическим мотором;
• датчиков температуры охлаждающей жидкости, наружного воздуха и скорости движения;
• электронного блока управления, связанного с ECU двигателя.

Жалюзи работают по следующему принципу:

1. При холодном запуске заслонки остаются закрытыми, сокращая время прогрева двигателя и снижая расход топлива.
2. При достижении заданной температуры охлаждающей жидкости блок управления подаёт сигнал на электропривод, и заслонки постепенно открываются, обеспечивая приток воздуха.
3. На высоких скоростях при отсутствии необходимости в дополнительном охлаждении жалюзи могут снова закрываться, снижая лобовое сопротивление и шум.

В режиме активной езды заслонки регулируются динамически: при ускорении могут закрываться для повышения аэродинамики, при замедлении – открываться для охлаждения турбонаддува и интеркулера.

Некорректная работа системы (залипание, медленная реакция привода, ошибки датчиков) может привести к перегреву двигателя или повышенному расходу топлива. Регулярная диагностика системы и проверка актуаторов с помощью OBD-инструментов рекомендуется каждые 20–30 тыс. км.

Как определить положение жалюзи на Bmw 520d в режиме ожидания и движения

Положение активных жалюзи на Bmw 520d зависит от температуры охлаждающей жидкости, скорости движения и загрузки двигателя. В режиме ожидания, при температуре менее 75 °C, жалюзи, как правило, находятся в закрытом положении. Это позволяет сократить время прогрева двигателя и повысить эффективность работы системы отопления в холодное время года.

В условиях движения с нагрузкой и при достижении температуры охлаждающей жидкости выше 85–90 °C, заслонки постепенно открываются. При температуре свыше 100 °C они полностью открыты, обеспечивая максимальный поток воздуха к радиатору. При этом открытие жалюзи может происходить не ступенчато, а плавно, в зависимости от сигнала блока управления двигателя (DME) и параметров, получаемых с датчиков температуры и скорости.

Визуально оценить положение жалюзи можно, открыв решетку радиатора и осмотрев механизмы привода. При заглушенном и остывшем двигателе они, как правило, закрыты. Во время движения или после активной езды жалюзи могут быть частично или полностью открыты. Для точной диагностики положения рекомендуется подключение диагностического оборудования (например, ISTA+ или INPA), с помощью которого можно считать фактическое положение жалюзи в процентах и активировать принудительное открытие или закрытие для проверки работы системы.

Дополнительно стоит учитывать, что жалюзи могут оставаться закрытыми даже при включённом двигателе на холостом ходу, если нет потребности в охлаждении. Наличие ошибок в блоке DME также может влиять на работу привода. В этом случае необходимо проверить ошибки по коду 1F4808 (Radiator shutter, activation: short circuit to positive) или аналогичным.

Способы ручного открытия и закрытия жалюзи через диагностическое оборудование

Для ручного управления жалюзи радиатора на BMW 520d применяются диагностические системы, поддерживающие доступ к блоку управления электроникой двигателя (DME) и модулю управления активными аэродинамическими элементами. Наиболее функциональные решения – оригинальное ПО ISTA+ и сторонние инструменты, такие как E-Sys, BimmerLink и Carly.

В ISTA+ необходимо перейти в раздел «Функции управления» и выбрать модуль управления жалюзи (VGSG). Далее активируется тест «Активация актуаторов» или «Функциональный тест заслонок радиатора». В этом режиме оператор получает доступ к принудительному открытию, закрытию и циклическому перемещению заслонок для диагностики. Изменения происходят в режиме реального времени, отклонения фиксируются через журнал ошибок.

Через E-Sys управление осуществляется с помощью инженерного режима (Expert Mode). Требуется подключение через ENET-кабель, выбор модуля VGSG и выполнение команды «Activate Shutter Open» или «Activate Shutter Close». Все действия логируются, важно строго соблюдать последовательность операций и учитывать температурные параметры – при перегреве принудительное управление блокируется системой.

Приложение BimmerLink (при наличии адаптера OBD-II с поддержкой BMW) позволяет активировать ручной контроль положения заслонок через пункт «Элементы охлаждения». В этом разделе пользователь может открыть или закрыть жалюзи, если температура двигателя находится в пределах, допускающих ручное вмешательство (обычно не выше 95 °C).

Важно перед выполнением операций убедиться в отсутствии ошибок по питанию и связям LIN-шины между блоками DME и VGSG. Также необходимо исключить механические заклинивания – при их наличии ручное управление не активируется.

Настройки блока управления, влияющие на поведение жалюзи радиатора

Работа активных жалюзи радиатора на BMW 520d зависит от параметров, прописанных в блоке управления DME (Digital Motor Electronics) и JBE (Junction Box Electronics). Эти модули получают данные от температурных датчиков охлаждающей жидкости, масла и воздуха на впуске, а также от блока климат-контроля и скорости автомобиля.

Ключевым параметром, влияющим на поведение жалюзи, является температурный порог открытия. В прошивке DME установлены значения, при которых жалюзи начинают открываться – как правило, при температуре охлаждающей жидкости выше 85 °C. При этом полное открытие может наступить при достижении 97–100 °C. Изменение этих порогов возможно через инженерное меню ISTA+ или сторонние утилиты, такие как E-Sys или Tool32.

Другим критически важным параметром является активация режима «Fast Warm-Up», при котором блок управления держит жалюзи закрытыми даже при температуре до 90 °C, чтобы сократить время прогрева двигателя. Этот режим может быть отключён или отрегулирован при индивидуальной настройке, если это необходимо, например, при эксплуатации в тёплом климате.

Параметры, связанные с работой вентилятора охлаждения, также взаимодействуют с логикой управления жалюзи. Если вентилятор переходит в одну из высоких ступеней (например, при включении кондиционера на максимальную мощность), блок управления может принудительно открыть жалюзи для улучшения теплоотдачи, даже если температура двигателя ещё не достигла порога открытия.

Возможность ручной переадаптации конечных положений жалюзи через диагностическое ПО влияет на корректность их функционирования. Если адаптационные значения сбиты или отсутствуют, жалюзи могут некорректно реагировать на команды блока. Проведение процедуры «Initialisierung Aktiver Kühlerklappen» через ISTA позволяет переустановить эталонные позиции.

Любые изменения в параметрах блока управления должны выполняться с учётом заводских допусков. Несоответствие может привести к перегреву двигателя или повышенному сопротивлению воздушному потоку, особенно на высоких скоростях.

Диагностика неисправностей жалюзи радиатора на Bmw 520d

Первичная диагностика начинается с проверки кода ошибок в блоке управления DME или в модуле управления жалюзи (AFL — Aktive Frontklappe), с использованием диагностического оборудования ISTA+ или аналогичного сканера, поддерживающего протокол BMW.

К наиболее типичным ошибкам относятся: 1A8508 (сигнал управления жалюзи – короткое замыкание на массу), 1A8510 (перегрузка электропривода), 1A8514 (механическая блокировка). Их наличие свидетельствует о проблемах с электроприводом, заеданием механизма либо нарушением в цепи питания.

Следующий шаг – визуальный осмотр механизма на предмет механических повреждений, попадания посторонних предметов, загрязнений или обледенения. Часто защелки или направляющие ламелей заклинивают из-за пыли или дорожной грязи.

Обязательно проводится проверка сигнального провода и питания на разъеме привода жалюзи. При включении зажигания на управляющем контакте должен фиксироваться импульс с амплитудой 12 В. Отсутствие сигнала указывает на обрыв в цепи или неисправность блока управления.

Для исключения неисправности самого привода используется функция «Тест активации компонентов» в ISTA+. При исправном узле жалюзи должны открываться и закрываться в ответ на команды. Отсутствие реакции требует проверки сопротивления обмотки мотора – его значение должно находиться в пределах 6–10 Ом. Более высокое сопротивление указывает на износ коллектора или щеток.

После устранения неполадок обязательно выполняется адаптация положения жалюзи через диагностическое меню. Это необходимо для корректной калибровки начального положения и предотвращения повторных ошибок в будущем.

Как программно изменить параметры работы жалюзи с помощью INPA или ISTA+

Для изменения параметров работы жалюзи радиатора на BMW 520d необходимо подключиться к блоку управления двигателем (DME) через диагностический интерфейс с использованием программ INPA или ISTA+.

В INPA после подключения выбрать модуль DME, перейти в режим адаптации (Adaptations) и выбрать соответствующий канал, отвечающий за управление жалюзи радиатора. Обычно это параметры, связанные с углами открытия и закрытия, а также скоростью срабатывания актуатора.

В ISTA+ нужно перейти в раздел «Программирование и кодирование», выбрать функцию «Адаптация» и найти параметры, касающиеся активных жалюзи радиатора. Здесь можно задать значения, влияющие на пороги открытия в зависимости от температуры охлаждающей жидкости, скорости движения и нагрузки двигателя.

После изменения параметров обязательно выполнить сохранение и провести проверку работоспособности жалюзи, используя функцию теста исполнительных механизмов (Actuator Test) в обеих программах. Это позволит убедиться, что жалюзи корректно открываются и закрываются в соответствии с новыми настройками.

Рекомендуется фиксировать исходные значения параметров перед их изменением, чтобы можно было при необходимости вернуть заводские настройки.

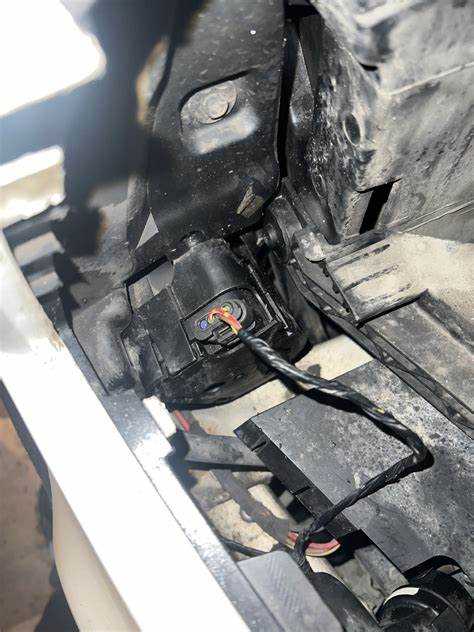

Причины самопроизвольного открытия или закрытия жалюзи и пути их устранения

Самопроизвольное открытие или закрытие жалюзи радиатора на BMW 520d связано с нарушениями в работе системы управления и датчиков. К основным причинам относятся:

• Сбой в датчике температуры охлаждающей жидкости. Некорректные данные от датчика приводят к ошибочной команде на открытие или закрытие жалюзи. Проверка выполняется с помощью диагностического оборудования (например, ISTA), при необходимости меняется датчик.
• Повреждение или износ электропривода жалюзи. Из-за износа моторчика или механических частей происходит непреднамеренное перемещение заслонок. Рекомендуется проверить работу привода в диагностическом режиме и при обнаружении люфтов или заеданий заменить узел.
• Ошибки в блоке управления (DME или BCM). Программные сбои вызывают некорректное управление жалюзи. Перепрошивка блока управления или сброс ошибок через ISTA часто решает проблему.
• Нарушение проводки и разъемов. Коррозия или плохой контакт на разъемах цепи управления приводит к ложным командам. Осмотрите разъемы на наличие коррозии и надежно подключите, при необходимости замените поврежденные провода.
• Влияние внешних факторов. Попадание грязи, насекомых или воды внутрь механизма жалюзи вызывает заедания и непроизвольное движение. Очистка и смазка механизма решают проблему.

Для устранения самопроизвольного движения жалюзи рекомендуется последовательный алгоритм:

1. Считать коды ошибок с помощью ISTA или INPA и проанализировать состояние датчиков.
2. Проверить физическое состояние и работу привода жалюзи, провести тесты открытия и закрытия.
3. Осмотреть и при необходимости очистить разъемы и контакты в цепи управления.
4. Выполнить сброс ошибок и, при необходимости, обновить программное обеспечение блока управления.
5. Проверить работу системы в разных режимах работы двигателя и температуры для исключения повторных сбоев.

Своевременная диагностика и устранение указанных причин позволяют вернуть нормальную работу жалюзи радиатора, что важно для эффективного охлаждения двигателя и экономии топлива.

Вопрос-ответ:

Почему жалюзи радиатора на BMW 520d могут открываться или закрываться без видимой причины?

Автоматическое срабатывание жалюзи радиатора связано с работой системы управления температурой двигателя и аэродинамикой. Например, при прогреве мотора или для улучшения охлаждения электронный блок управления может самостоятельно регулировать положение жалюзи. Также такие изменения происходят при изменении скорости движения для оптимизации воздушного потока и снижения сопротивления. Если же жалюзи изменяют положение слишком часто или хаотично, это может указывать на сбой в работе датчиков температуры или сервопривода.

Каким образом можно проверить текущее состояние жалюзи радиатора на BMW 520d без визуального осмотра?

Для определения положения жалюзи радиатора используется диагностическое оборудование, например ISTA или INPA. Через специализированный интерфейс можно запросить данные о положении привода жалюзи, а также проверить сигналы датчиков температуры и работу актуатора. В некоторых случаях данные доступны через OBD-II адаптер с поддержкой расширенных протоколов. Такой подход помогает выявить неполадки без демонтажа элементов радиатора.

Какие причины чаще всего приводят к неисправности системы жалюзи радиатора на BMW 520d и как их устранить?

Наиболее распространённые причины сбоев — загрязнение или повреждение привода, выход из строя сервомотора, сбои в работе датчиков температуры и механические препятствия. Чтобы исправить проблему, необходимо сначала провести диагностику с помощью специализированного ПО для считывания кодов ошибок. Часто помогает очистка или замена привода, проверка электропроводки и, при необходимости, обновление программного обеспечения блока управления. Важно убедиться, что жалюзи свободно движутся и нет механических заеданий.

Можно ли вручную управлять жалюзи радиатора на BMW 520d и как это сделать через диагностические программы?

Да, ручное управление возможно с помощью программного обеспечения ISTA, INPA или аналогичных диагностических систем. В разделе блока управления охлаждением можно активировать функцию открытия или закрытия жалюзи для тестирования. Это полезно при проверке состояния привода или после ремонта. Процедура требует подключения к автомобилю через OBD-II и базовых навыков работы с диагностикой. При ручном управлении нужно следить, чтобы жалюзи перемещались плавно, без посторонних звуков и задержек.
