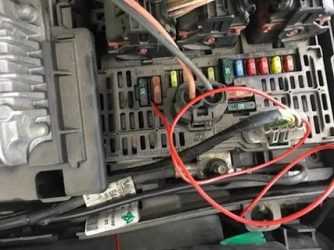

Электронный блок управления (ЭБУ) на Пежо 308 представляет собой ключевой элемент системы управления двигателем и другими функциями автомобиля. Его точное местоположение зависит от поколения и типа кузова, однако в большинстве случаев он установлен в моторном отсеке, с левой стороны по ходу движения, ближе к аккумулятору или щиту моторного отсека.
На Пежо 308 с бензиновыми двигателями ЭБУ чаще всего расположен под пластиковым защитным кожухом рядом с блоком предохранителей. Доступ к нему возможен после снятия верхней декоративной крышки и, при необходимости, воздушного фильтра. У дизельных версий блок может быть смещён ближе к правой стороне, особенно если используется система дополнительного охлаждения.
При поиске ЭБУ важно учитывать маркировку двигателя (например, EP6, DV6 и т.д.) и наличие опций, таких как турбонаддув или система Stop&Start. В зависимости от комплектации, ЭБУ может иметь дополнительный кожух или уплотнительные элементы, защищающие его от влаги и загрязнений. Для точного доступа рекомендуется использовать стандартные головки на 10 мм и удлинитель – это позволит снять крепления, не повреждая корпус.
Перед любыми работами с ЭБУ необходимо отключить аккумуляторную батарею, чтобы избежать короткого замыкания или повреждения микросхем. Подключение диагностического оборудования осуществляется через разъём OBD-II, расположенный в салоне под рулевой колонкой, однако для более глубокого анализа иногда требуется прямое подключение к ЭБУ через шлейф.

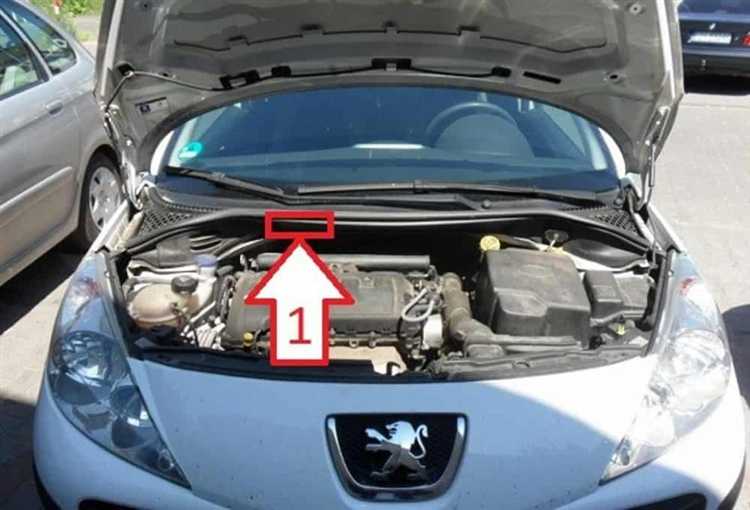

Где находится ЭБУ в Пежо 308 с бензиновым двигателем
На моделях Peugeot 308 с бензиновыми двигателями блок управления двигателем (ЭБУ) расположен под капотом, в моторном отсеке, со стороны водителя. Конкретно – за аккумуляторной батареей, ближе к лобовому стеклу, внутри пластикового защитного корпуса. Для доступа к нему потребуется снять верхнюю крышку блока предохранителей и частично освободить проводку.
Корпус ЭБУ закреплён на металлическом кронштейне и подключён к проводке через герметичные разъёмы. Визуально он представляет собой прямоугольный металлический блок с рёбрами охлаждения. Работы по извлечению или проверке ЭБУ рекомендуется проводить при отключённой батарее, чтобы избежать повреждения электроники.
На некоторых модификациях бензиновых двигателей (например, 1.6 VTi и 1.6 THP) ЭБУ может быть дополнительно зафиксирован с помощью пластиковых направляющих. Для его демонтажа может понадобиться откручивание креплений и аккуратное отключение трёх многоштырьковых разъёмов, снабжённых фиксаторами. Перед началом работ важно убедиться в отсутствии влаги в районе установки блока – она может указывать на нарушение герметичности капсулы или сливных каналов капота.
Расположение ЭБУ в дизельных версиях Пежо 308
В дизельных модификациях Peugeot 308, включая версии с двигателями 1.6 HDi и 2.0 HDi, электронный блок управления (ЭБУ) устанавливается под капотом, с левой стороны моторного отсека по ходу движения автомобиля. Он размещается рядом с аккумуляторной батареей, вблизи блока предохранителей и основного жгута проводки.
ЭБУ закреплён на металлическом кронштейне и частично закрыт пластиковой крышкой, которая защищает его от грязи и влаги. В некоторых комплектациях дополнительно предусмотрен резиновый уплотнитель по периметру корпуса. Доступ к блоку можно получить после демонтажа верхней защитной крышки двигателя и отключения аккумулятора для предотвращения коротких замыканий.
При поиске ЭБУ на дизельной версии следует ориентироваться на многоконтактные разъёмы, выходящие из главной косы проводов. Они направлены в сторону моторного щита и легко узнаваемы по плотной фиксации и наличию блокировочных защёлок. Перед снятием или диагностикой рекомендуется использовать соответствующий сканер OBD с поддержкой протоколов PSA.

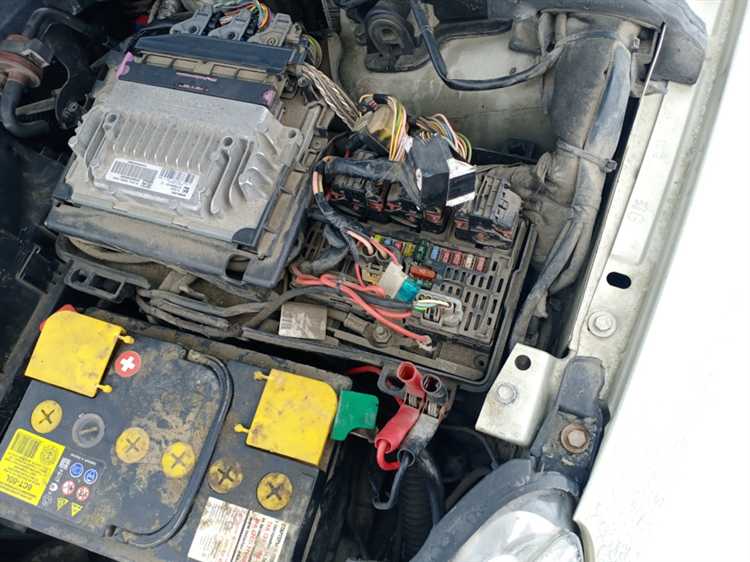

Как получить доступ к ЭБУ без демонтажа узлов
На большинстве модификаций Peugeot 308 блок управления двигателем расположен в моторном отсеке, с левой стороны, под пластиковой крышкой рядом с аккумулятором. Чтобы получить доступ к ЭБУ, не требуется демонтаж двигателя, воздухозаборной системы или других крупных элементов.
Сначала отключается минусовая клемма аккумулятора во избежание короткого замыкания. Затем снимается верхняя пластиковая защита, фиксируемая клипсами или винтами – в зависимости от комплектации. При аккуратном снятии крышки появляется свободный доступ к корпусу ЭБУ, который крепится на направляющих или фиксаторах.
Разъемы блока фиксируются металлическими или пластиковыми защелками. Перед их отсоединением важно убедиться, что питание снято. Отсоединение выполняется вручную без применения усилия. Дополнительный доступ обеспечивается снятием только жгута проводов, идущего к ЭБУ, без необходимости разборки дополнительных узлов.
Если в конструкции автомобиля предусмотрен защитный кожух или кожух с шумоизоляцией, его можно аккуратно отогнуть без полного демонтажа. Это особенно актуально для дизельных версий с уплотненными отсеками.
После завершения работ подключение к блоку или его диагностике выполняется через стандартный разъем OBD-II, который в большинстве версий размещен под рулевой колонкой, что также не требует разбора элементов интерьера.
Какие крепления используются для фиксации блока ЭБУ
На большинстве модификаций Peugeot 308 блок управления двигателем (ЭБУ) закреплён в моторном отсеке при помощи металлического кронштейна, который привёрнут к кузову с использованием стандартных болтов с шестигранной головкой (чаще всего – М6 или М8). Конструкция кронштейна предусматривает жёсткую фиксацию корпуса блока, чтобы исключить вибрации и смещения во время движения.
Крепёжные болты, как правило, имеют антикоррозийное покрытие и закручиваются с определённым моментом – ориентировочно от 8 до 12 Н·м в зависимости от конкретной резьбы и материала кронштейна. Перед установкой рекомендуется проверить резьбы на наличие загрязнений и при необходимости очистить их мягкой щёткой.
Некоторые версии, особенно дизельные, могут иметь пластиковые направляющие фиксаторы, удерживающие жгут проводки и сам блок ЭБУ в нужном положении. Эти элементы защёлкиваются в специальные пазы на кронштейне и не требуют инструмента для демонтажа, но требуют аккуратности при отсоединении, так как пластик может быть хрупким.
Если производится демонтаж или замена блока, следует использовать оригинальные или идентичные по параметрам болты. Недопустимо использование саморезов или крепежа с отличной длиной, так как это может повредить посадочные места и привести к ненадёжной фиксации.
После установки важно проконтролировать отсутствие люфта. Любое ослабление креплений может привести к микровибрациям, что со временем сказывается на пайке и герметичности корпуса ЭБУ.
Как отличить ЭБУ от других электронных модулей под капотом
Блок управления двигателем (ЭБУ) на Пежо 308 можно распознать по нескольким характерным признакам, отличающим его от других электронных компонентов, расположенных в моторном отсеке. Первое отличие – наличие массивного разъёма с множеством контактов и плотным уплотнением, предназначенного для соединения с основным жгутом проводки двигателя. Разъём может быть снабжен защёлкой или поворотной фиксацией, что обеспечивает герметичность и устойчивость к вибрации.

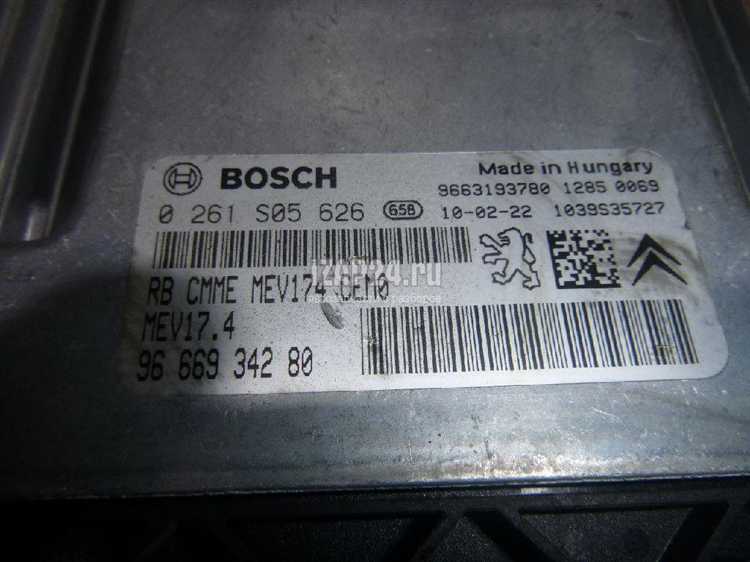

Корпус ЭБУ обычно выполнен из алюминиевого сплава с ребристой поверхностью для отвода тепла. В отличие от пластиковых корпусов вспомогательных блоков (например, блока управления вентилятором или модуля предохранителей), ЭБУ имеет прочную металлическую конструкцию с заводской маркировкой, содержащей номер Bosch, Siemens, Valeo или Continental. На крышке часто нанесены штрихкод и серийный номер блока, а также спецификация, включающая тип двигателя и код прошивки.
Расположение ЭБУ также помогает его идентифицировать. У бензиновых версий Пежо 308 он обычно расположен рядом с аккумулятором, в защитном кожухе или на отдельном металлическом кронштейне. У дизельных версий блок может находиться ближе к моторному щиту, иногда вблизи главного жгута, отходящего от салона. Ни один другой модуль в подкапотном пространстве не имеет столь тесной интеграции с системой управления впрыском, зажиганием, турбонаддувом и системой EGR.
ЭБУ не подключается к исполнительным механизмам напрямую через реле – он отдает команды на переключение компонентов через шину CAN или LIN. При визуальном осмотре легко заметить, что к нему подходит один или два разъёма с большим количеством тонких проводов, в отличие от более простых модулей, подключённых к паре силовых линий.
Наконец, для полной уверенности в идентификации рекомендуется использовать диагностический сканер. Только при подключении к ЭБУ доступна информация о параметрах двигателя, кодах неисправностей и конфигурации системы. Ни один другой модуль под капотом не обеспечивает такого уровня доступа к управлению мотором.
Что нужно учитывать при самостоятельном осмотре ЭБУ
Перед осмотром блока управления (ЭБУ) Пежо 308 необходимо отключить аккумулятор для предотвращения коротких замыканий и повреждений электроники.
Расположение ЭБУ обычно в моторном отсеке или под приборной панелью – важно точно определить модель и версию блока по VIN или маркировке, чтобы избежать путаницы с другими модулями.
- Проверить целостность корпуса на наличие трещин, деформаций и следов попадания влаги.
- Осмотреть разъёмы на наличие коррозии, загрязнений и повреждений контактов.
- Убедиться в надёжности креплений – люфт и вибрации негативно влияют на работу ЭБУ.
При осмотре следует использовать осветительные приборы с холодным светом, чтобы избежать перегрева компонентов. Рекомендуется применять диагностический сканер для проверки ошибок перед разборкой.
- Отключить питание автомобиля и снять минусовую клемму аккумулятора.
- Снять защитные крышки и кожухи, если они предусмотрены конструкцией.
- Оценить состояние уплотнителей вокруг блока, чтобы предотвратить попадание влаги.
- Проверить маркировку с серийным номером и версией ПО для сверки с документацией.
- Провести визуальный осмотр печатной платы (при возможности) на наличие следов ожогов или повреждений.
При малейших признаках повреждений или загрязнений необходимо обратиться к специалистам для замены или ремонта. Не рекомендуется применять чрезмерную силу при отключении разъёмов – это может привести к механическим повреждениям.
Вопрос-ответ:
Где именно расположен блок управления ЭБУ на Peugeot 308 с бензиновым двигателем?
На Peugeot 308 с бензиновым двигателем блок управления ЭБУ обычно находится в моторном отсеке, рядом с аккумулятором или под защитной крышкой возле левого крыла. Такое расположение облегчает доступ при диагностике и ремонте, но требует аккуратности при работе из-за близости к электропроводке и другим важным элементам.
Как отличить ЭБУ от других электронных модулей под капотом?
ЭБУ представляет собой компактный металлический блок с разъемами для множества проводов, чаще всего снабженный штампом производителя и кодами. В отличие от других модулей, он подключается к датчикам двигателя и системам управления, поэтому имеет крупные многоконтактные разъемы. Визуально его корпус обычно герметичный и выполнен из алюминия или прочного пластика, без видимых кнопок или переключателей.
Можно ли самостоятельно осмотреть ЭБУ на Peugeot 308 без демонтажа других узлов?
В большинстве случаев да, доступ к блоку управления на Peugeot 308 возможен без снятия других элементов. Часто ЭБУ размещается в таком месте, где он крепится на специальном кронштейне, что позволяет получить визуальный осмотр, проверить разъемы и состояние проводки без демонтажа декоративных панелей или деталей двигателя. Однако при необходимости полной проверки или замены рекомендуется отключать аккумулятор и соблюдать меры предосторожности.
Какие крепления используются для фиксации ЭБУ на Peugeot 308 и как их правильно снять?
ЭБУ на Peugeot 308 фиксируется болтами или винтами к металлическому кронштейну, который установлен на кузове или моторном отсеке. Чтобы снять блок, сначала нужно отсоединить аккумулятор, затем аккуратно отсоединить все проводные разъемы с защелками, после чего открутить крепежные элементы. При работе важно не повредить провода и не нарушить герметичность корпуса блока.
