Где находятся соленоиды в акпп

Соленоиды в автоматической коробке передач (АКПП) представляют собой электромагнитные клапаны, регулирующие поток рабочей жидкости в гидравлической системе. Их точное расположение зависит от конструкции трансмиссии, но чаще всего они интегрированы в корпус гидроблока – центрального элемента, отвечающего за распределение давления и переключение передач.

Каждый соленоид управляет подачей жидкости к определённым сцеплениям или тормозным механизмам, обеспечивая переключение между режимами работы трансмиссии. Например, соленоид подачи давления отвечает за активацию определённого комплекта фрикционов, что позволяет плавно и своевременно менять передачи без рывков.

Правильная работа соленоидов критична для стабильного функционирования АКПП. Их неисправности приводят к неправильному переключению передач, пробуксовкам и повышенному износу деталей. Поэтому диагностика и обслуживание соленоидов требуют понимания их расположения и функций внутри трансмиссии.

Где находятся соленоиды в АКПП и их функции

Соленоиды в автоматической коробке передач (АКПП) размещены внутри гидроблока – центрального узла управления потоками рабочей жидкости. В зависимости от конструкции трансмиссии и производителя, количество соленоидов варьируется от двух до шести и более.

Основные места расположения:

• В гидроблоке рядом с клапанными платами, куда подаются управляющие электрические сигналы.
• В корпусе трансмиссии, обеспечивая прямое управление потоками масла в гидропатрубках и камерах сцепления.

Ключевые функции соленоидов:

1. Управление давлением гидравлики: соленоиды регулируют подачу и сброс масла для включения или отключения определённых фрикционных муфт и сцеплений.
2. Переключение передач: электромагнитные клапаны контролируют переключение между режимами работы АКПП, обеспечивая плавное и своевременное переключение передач.
3. Контроль блокировки гидротрансформатора: регулируют работу сцепления блокировки для снижения потерь мощности и повышения КПД.
4. Диагностика и аварийное управление: в случае неисправностей соленоиды могут переключаться в защитный режим для предотвращения повреждений трансмиссии.

Рекомендации по обслуживанию:

• При диагностике АКПП проверять электрическую цепь и целостность соленоидов, включая сопротивление катушек.
• Следить за чистотой гидравлической жидкости и фильтра, так как загрязнения ухудшают работу соленоидов.
• Не реже 60-80 тыс. км пробега проводить профессиональную диагностику работы соленоидов для своевременного выявления сбоев.

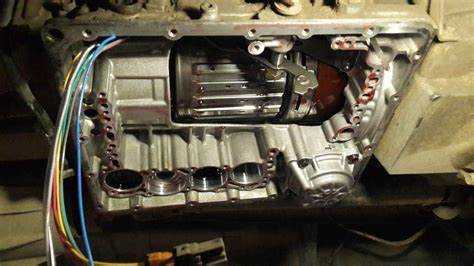

Расположение соленоидов в корпусе автоматической коробки передач

Соленоиды в АКПП обычно расположены внутри корпуса гидроблока, который интегрирован с корпусом коробки передач. Гидроблок представляет собой сложный узел с каналами для подачи и распределения трансмиссионной жидкости.

Каждый соленоид крепится в строго определённом месте гидроблока, что обеспечивает точное управление потоками масла для переключения передач и регулировки давления. Чаще всего соленоиды расположены в районе центральной части гидроблока, рядом с клапанным телом.

В зависимости от конструкции АКПП, соленоиды могут быть установлены с наружной стороны гидроблока или частично погружены в масляные каналы. Это позволяет минимизировать задержки при срабатывании и обеспечивает быструю реакцию на управляющие сигналы.

В современных коробках передач соленоиды сгруппированы по функциям: одни отвечают за переключение передач, другие – за управление гидротрансформатором и блокировкой муфты. Такое расположение упрощает диагностику и замену элементов при обслуживании.

Для доступа к соленоидам необходимо снять масляный поддон и гидроблок, при этом важно соблюдать последовательность разборки, чтобы избежать повреждений каналов и прокладок. При замене соленоидов рекомендуется использовать оригинальные уплотнители и контролировать чистоту масла для предотвращения преждевременного износа.

Как определить соленоид по типу и модели АКПП

Определение соленоида начинается с точного определения модели автоматической коробки передач. В руководстве по эксплуатации автомобиля или технической документации на АКПП обычно указывается точное обозначение модели. Для каждой модели характерен набор и тип соленоидов, отличающихся конструкцией и параметрами работы.

Соленоиды различают по способу управления (например, ON/OFF, пропорциональные), количеству контактов и характеристикам напряжения. Важным фактором является производитель трансмиссии: ZF, Aisin, Jatco и другие используют свои уникальные решения.

Для идентификации соленоида по модели АКПП рекомендуется сверять маркировку на корпусе соленоида с заводскими кодами из технической документации. Внешний вид, расположение и разъемы также помогают отличить типы соленоидов, но основным является сопоставление серийного номера с данными производителя.

При выборе замены стоит учитывать тип АКПП и модель, так как, например, соленоиды для гидроблока 6-ступенчатой АКПП отличаются от аналогичных для 8-ступенчатой. Кроме того, соленоиды могут иметь различное сопротивление обмоток, что критично для правильной работы системы управления коробкой.

При невозможности найти точную информацию по модели рекомендуется обратиться к официальным каталогам запчастей производителя или специализированным сервисам, где по VIN автомобиля определяется тип АКПП и совместимые соленоиды.

Роль соленоидов в управлении гидроблоком трансмиссии

Соленоиды АКПП отвечают за точное регулирование давления и направление потока рабочей жидкости в гидроблоке. Электромагнитные клапаны управляют подачей масла к исполнительным механизмам, обеспечивая переключение передач и работу муфт. Каждый соленоид активируется блоком управления (ЭБУ) в зависимости от режима движения и нагрузки двигателя.

Работа соленоидов напрямую влияет на плавность переключения и скорость отклика коробки передач. Например, при переключении на более высокую передачу соленоид регулирует снижение давления, позволяя муфте включиться без рывков. Обратная ситуация – увеличение давления – обеспечивает моментальное включение пониженной передачи.

Типичные соленоиды в гидроблоке делятся на два вида: пропорциональные, регулирующие давление плавно, и двухпозиционные – включены или выключены. Пропорциональные чаще применяются в современных АКПП для тонкой настройки гидравлики и снижения износа деталей.

Для диагностики соленоидов используют измерение сопротивления катушки и проверку подачи напряжения на разъемы при работе двигателя. Поврежденный или залипший соленоид приводит к ошибкам переключения, повышенному расходу топлива и ускоренному износу трансмиссии.

Регулярная проверка и своевременная замена соленоидов помогают поддерживать корректную работу гидроблока и продлить ресурс АКПП. Важным этапом обслуживания является очистка фильтра и замена масла, так как загрязнения негативно влияют на работу электроклапанов.

Функции переключения передач через соленоиды

Соленоиды в автоматической коробке передач отвечают за точное управление потоками гидравлической жидкости в гидроблоке. При подаче электрического сигнала соленоид активируется, открывая или закрывая клапан, что изменяет давление масла и вызывает переключение конкретной передачи.

Каждый соленоид запрограммирован на работу с определённой ступенью АКПП. Например, соленоиды управления муфтами сцепления активируют нужные фрикционы, обеспечивая плавное включение передач от первой до последней. Правильная работа соленоидов обеспечивает быстрое и точное переключение без рывков и пробуксовок.

Регулирование давления масла соленоидами позволяет изменять момент переключения, адаптируя работу трансмиссии под нагрузку и стиль вождения. В некоторых АКПП установлены несколько соленоидов с разной функцией – например, соленоиды блокировки гидротрансформатора и регулировки давления переключения, что улучшает экономичность и динамику автомобиля.

Сбои в работе соленоидов приводят к задержкам, пробуксовкам и неправильному выбору передач, что негативно сказывается на ресурсе трансмиссии. Диагностика состояния соленоидов проводится с помощью сканера, позволяющего оценить их отклик и сопротивление обмоток.

Рекомендуется своевременно менять гидравлическую жидкость и фильтры, поскольку загрязнения могут вызвать залипание соленоидов и ухудшить их работу. В случае неисправности замена или ремонт соленоидов необходимы для восстановления корректного переключения передач.

Влияние соленоидов на давление рабочей жидкости в АКПП

Соленоиды в автоматической коробке передач регулируют гидравлическое давление, которое подается на различные механизмы трансмиссии. Контроль давления обеспечивается путем открытия и закрытия клапанов, управляемых электромагнитными катушками соленоидов.

Основные функции соленоидов в управлении давлением рабочей жидкости:

• Изменение пропускной способности гидроканалов для точного дозирования масла;
• Поддержание оптимального давления для срабатывания фрикционных муфт и тормозов;
• Регулировка давления позволяет плавно переключать передачи, предотвращая рывки и износ деталей;
• В зависимости от режима работы двигателя и скорости автомобиля, соленоиды изменяют давление по командам блока управления;
• При неисправности соленоида давление может быть занижено или завышено, что ведет к пробуксовкам, перегреву или повреждению АКПП.

Для поддержания корректной работы системы необходимо контролировать состояние соленоидов и гидравлической жидкости:

1. Проверять сопротивление и целостность катушек соленоидов;
2. Диагностировать ошибки блока управления, связанные с работой соленоидов;
3. Обеспечивать чистоту и соответствующий уровень масла в АКПП;
4. Регулярно проводить техническое обслуживание гидроблока и замену масла согласно регламенту.

Соленоиды выступают ключевыми элементами в регулировке давления, напрямую влияя на надежность и ресурс автоматической коробки передач.

Признаки неисправности соленоидов и способы диагностики

Повышенный расход топлива и нестабильные обороты двигателя могут сопровождать повреждение соленоидов, так как гидравлическое давление в системе регулируется неправильно.

Частые коды ошибок в электронном блоке управления (ЭБУ), связанные с работой соленоидов, фиксируются с помощью диагностического сканера. Типичные ошибки – P0740, P0750 и аналогичные – свидетельствуют о нарушении подачи давления через соленоиды.

Для проверки состояния соленоидов применяют мультиметр или омметр, измеряя сопротивление обмоток. Значения вне нормы (обычно 6-12 Ом) указывают на повреждение или обрыв.

Тест с использованием диагностического прибора позволяет подавать импульсы на соленоиды и наблюдать реакцию гидроблока. Отсутствие изменения давления или несоответствие параметрам говорит о неисправности.

Визуальный осмотр соленоидов на предмет загрязнения и повреждений также необходим. Засорение масляными отложениями снижает их работоспособность.

При подозрении на неполадки рекомендуется проверить состояние трансмиссионной жидкости: её уровень и чистота влияют на работу соленоидов и общее давление в системе.

Точная диагностика требует последовательного тестирования всех соленоидов, так как выход из строя одного элемента может приводить к симптомам, похожим на общие сбои коробки.

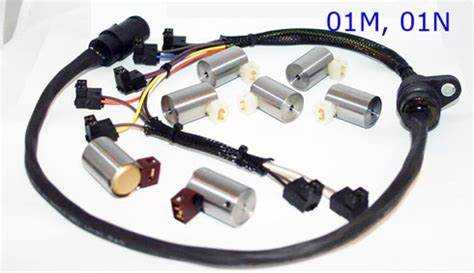

Особенности замены и обслуживания соленоидов в АКПП

Перед заменой соленоидов необходимо полностью слить трансмиссионную жидкость и демонтировать гидроблок, так как большинство соленоидов расположены внутри него. При этом важно использовать только рекомендованное производителем масло с нужными допусками и вязкостью.

При снятии соленоидов стоит проверить состояние контактов и проводки, поскольку окисление или повреждения могут привести к неправильной работе даже нового компонента. Рекомендуется очистить посадочные места от загрязнений и остатков старой жидкости.

Для установки новых соленоидов применяйте динамометрический ключ, соблюдая точные моменты затяжки болтов согласно технической документации. Недостаточная или чрезмерная затяжка способна вызвать протечки или деформацию деталей гидроблока.

Обслуживание включает регулярную проверку состояния электропроводки и исправности соленоидов с помощью диагностического оборудования. При подозрениях на неисправность эффективна проверка сопротивления катушки и тестирование работы под нагрузкой.

После замены соленоидов обязательна процедура адаптации трансмиссии через сканер или выполнение «процедуры обучения» по инструкции производителя, что гарантирует корректное переключение передач и стабильное давление масла.

Запрещается использование соленоидов, снятых с других моделей АКПП, если они не соответствуют заводским параметрам. Несоответствие влияет на управление гидроблоком и может привести к быстрому выходу из строя всей трансмиссии.

Вопрос-ответ:

Где именно располагаются соленоиды внутри корпуса автоматической коробки передач?

Соленоиды находятся в гидроблоке АКПП — это металлическая плита с каналами для рабочей жидкости. Чаще всего они встроены в крышку гидроблока или расположены непосредственно на его поверхности. Местоположение может различаться в зависимости от модели коробки, но обычно это компактный модуль, к которому подведены электрические разъемы и гидравлические каналы для управления потоками трансмиссионной жидкости.

Каковы основные функции соленоидов в автоматической коробке передач?

Соленоиды управляют подачей гидравлической жидкости внутри коробки, влияя на переключение передач и работу фрикционных муфт. С их помощью гидроблок открывает или закрывает каналы, меняя давление жидкости в нужных узлах. Это обеспечивает плавное переключение и позволяет адаптировать работу трансмиссии под условия движения и стиль вождения.

Почему соленоиды могут выходить из строя и как это проявляется в работе АКПП?

Основные причины неисправностей — загрязнение, износ внутренней обмотки или повреждения в результате перегрева. Если соленоид перестает нормально работать, коробка может не переключаться на нужную передачу, переключения становятся резкими или отсутствуют вовсе. Иногда наблюдаются ошибки в системе управления, которые фиксируются диагностическим сканером, указывая на проблемы с соленоидами.

Как определить, какой именно соленоид отвечает за конкретную передачу в АКПП?

Каждый соленоид имеет уникальное расположение и функцию, которая прописана в технической документации или сервисных мануалах конкретной модели автомобиля. При помощи диагностического оборудования можно получить коды ошибок и данные о состоянии каждого соленоида. Также при ремонте используют схемы гидроблока, где указаны позиции и назначения соленоидов.

Можно ли самостоятельно заменить соленоиды в автоматической коробке и какие инструменты для этого понадобятся?

Замена соленоидов требует разборки гидроблока, точного соблюдения технологии и чистоты, поскольку гидравлические каналы чувствительны к загрязнениям. Для работы понадобятся набор гаечных ключей, отверток, возможно специнструменты для снятия гидроблока, а также новый уплотнительный материал и сам соленоид. Без опыта и оборудования рекомендуется обратиться к специалистам, чтобы избежать повреждений и неправильной сборки.

Где именно расположены соленоиды в конструкции автоматической коробки передач?

Соленоиды находятся внутри гидроблока автоматической коробки передач (АКПП). Гидроблок — это сложный узел, объединяющий каналы для подачи и распределения рабочей жидкости. Обычно соленоиды установлены на корпусе гидроблока или встроены в его внутренние каналы. Их задача — управлять потоком трансмиссионной жидкости, направляя давление к разным механизмам переключения передач. Физически соленоиды закреплены таким образом, чтобы иметь прямой контакт с масляными каналами, что позволяет быстро реагировать на команды блока управления.

Какие функции выполняют соленоиды в АКПП и как они влияют на работу трансмиссии?

Соленоиды отвечают за регулирование гидравлического давления в автоматической коробке, что позволяет переключать передачи плавно и точно. Они работают как клапаны: открываются и закрываются под управлением электронного блока, меняя направление и силу потока рабочей жидкости. Благодаря этому включаются нужные фрикционы и сцепления, которые изменяют передаточное число. Если соленоиды работают корректно, переключение происходит без рывков и задержек, что повышает комфорт и продлевает срок службы трансмиссии. При их неисправности возможны задержки в переключениях, пробуксовки и даже повреждения узлов коробки.
