Датчик Холла – это полупроводниковое устройство, реагирующее на магнитное поле. В стандартных условиях его замыкание или размыкание происходит при приближении магнита. Однако в ряде задач требуется замкнуть датчик без использования магнитных элементов. Это может быть необходимо при отладке схем, моделировании или при отсутствии доступа к постоянным магнитам.
Для имитации магнитного воздействия на аналоговый датчик можно использовать регулируемый источник напряжения. Он подключается к выходу вместо управляющего сигнала от внутренней схемы сенсора. Важно соблюдать рабочий диапазон напряжений и учитывать, что превышение порога приведёт к некорректному функционированию или повреждению устройства.

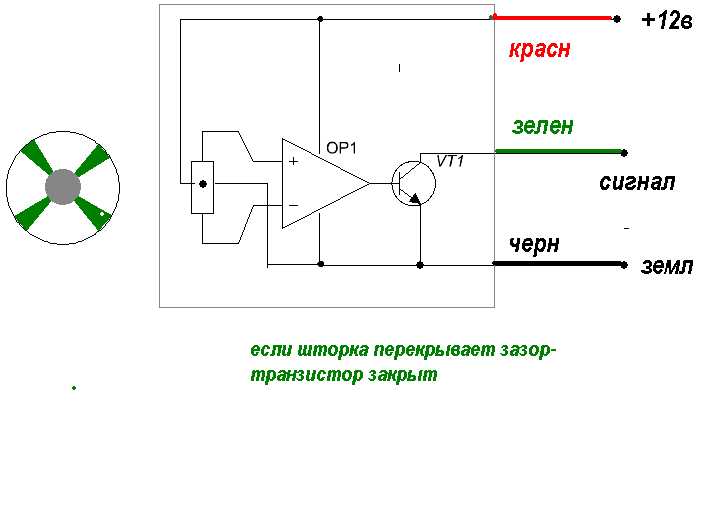

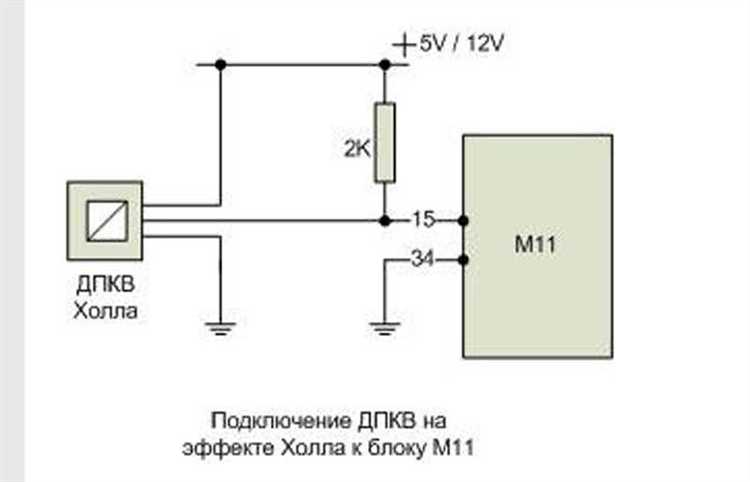

Как замкнуть датчик Холла без магнита
В случае цифровых датчиков с внутренней логикой, можно использовать симуляцию сигнала с помощью генератора или микроконтроллера. Подключение выхода такого устройства к входу схемы, где ожидался бы сигнал от настоящего датчика, позволит обойтись без магнита. Важно удостовериться, что уровень логических сигналов совместим (например, 3.3 В TTL и 5 В TTL могут потребовать согласующего резистора или логического уровня через делитель).
Альтернативный способ – использовать внешний pull-up или pull-down резистор, создавая постоянный уровень на выходе. Это эффективно, если система анализирует лишь наличие/отсутствие сигнала, а не его динамику. Для pull-up используйте резистор на 4.7–10 кОм к VCC, для pull-down – к GND.
Во всех случаях замыкание датчика без магнита требует точного знания его схемы: тип выхода (открытый коллектор, push-pull), питающее напряжение и токовые ограничения. Без этих параметров возможен перегрев или повреждение компонентов.

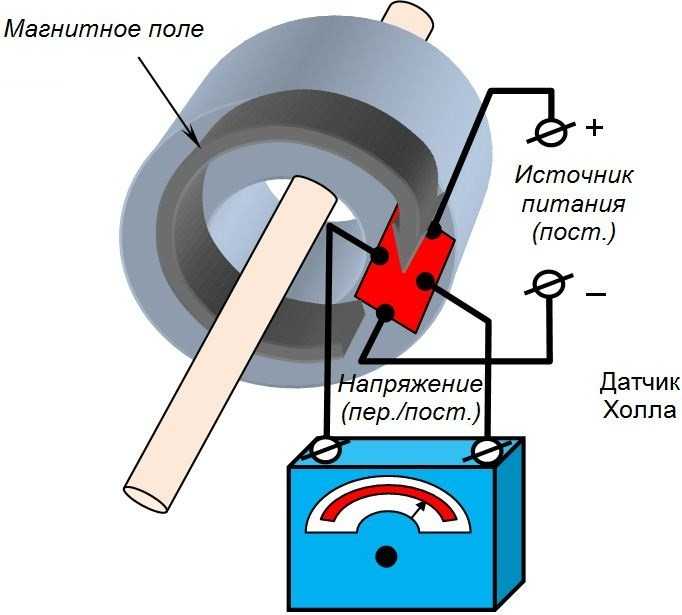

Принцип работы цифрового датчика Холла и его реакция на поле
Цифровой датчик Холла фиксирует наличие магнитного поля перпендикулярно к плоскости своего чувствительного элемента. Его основой служит полупроводниковый элемент, в котором при воздействии магнитного поля возникает поперечное напряжение – эффект Холла. Это напряжение усиливается встроенным операционным усилителем и сравнивается с пороговым значением.
Если индуцированное напряжение превышает заданный порог, выходной транзистор переключается, и на выходе датчика появляется низкий уровень сигнала (логический ноль). В отсутствии магнитного поля или при недостаточной его интенсивности, выход остаётся в высоком логическом уровне (логическая единица).
Цифровые датчики Холла часто имеют встроенный гистерезис, предотвращающий ложные срабатывания при слабых колебаниях поля. Это означает, что поле должно сначала достичь определённого уровня, чтобы активировать выход, и опуститься ниже другого уровня, чтобы вернуть выход в исходное состояние.
Важно учитывать, что цифровой датчик реагирует не на изменение величины поля, а на факт его наличия выше установленного порога. Его выходной сигнал бинарен: включен или выключен, без промежуточных значений. Это отличает его от аналоговых датчиков, в которых амплитуда выходного сигнала пропорциональна напряжённости поля.
Расположение магнитного поля относительно оси чувствительности критично: максимальная реакция происходит при перпендикулярном направлении потока. В других ориентациях чувствительность может резко снижаться или отсутствовать вовсе.
Какие контакты нужно замкнуть для имитации срабатывания
В стандартной схеме:
- Vcc подключается к источнику питания, чаще всего 3.3 В или 5 В;
- GND соединяется с общей землёй устройства;
- OUT – это выход, который переходит в низкий уровень (лог. 0), когда датчик фиксирует магнитное поле.
Если требуется симулировать срабатывание датчика без магнита, можно временно замкнуть контакт OUT на GND. Это создаст эффект обнаружения магнитного поля.
Пошаговые действия:
- Отключите питание от датчика перед манипуляцией.
- Убедитесь, что OUT не подключён напрямую к другим логическим входам, чтобы избежать повреждений.
- Соедините OUT и GND через резистор 1–10 кОм или замкните напрямую, если короткое замыкание допустимо схемой.
- Подавая питание, проверьте, что контроллер или система распознаёт срабатывание (низкий уровень на входе).
Важно: в некоторых моделях датчиков Холла используется открытый коллектор (open-drain). В этом случае подтягивающий резистор к Vcc необходим. Его номинал обычно находится в диапазоне 4.7–10 кОм.

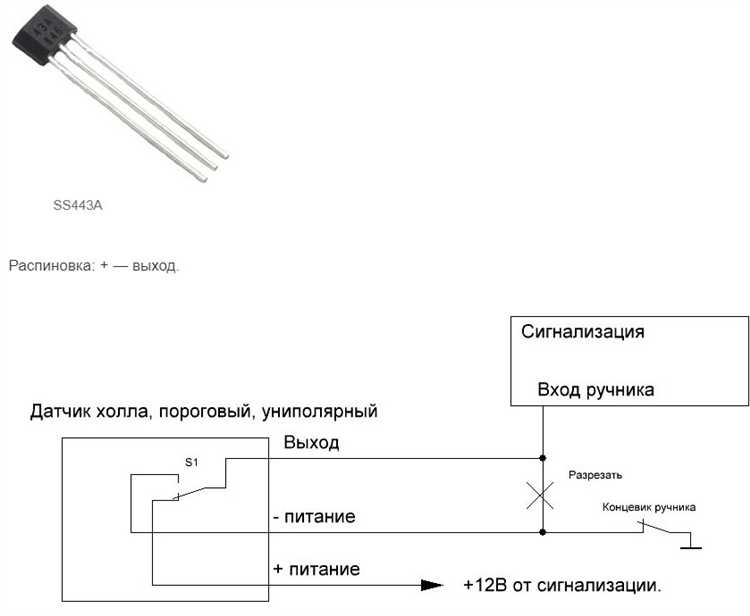

Использование постоянного напряжения вместо магнита
Чтобы заменить магнит электрическим способом, необходимо:
- Определить логику выхода конкретной модели датчика (активный LOW или активный HIGH);
- Выбрать уровень напряжения, допустимый для конкретного микроконтроллера или схемы (например, 0 В для логического нуля и 3,3 В или 5 В для логической единицы);
- Имитировать изменение состояния, переключая источник напряжения между этими уровнями.
Для безопасной эмуляции рекомендуется использовать резистор номиналом 1–10 кОм между источником напряжения и сигнальной линией. Это исключит риск повреждения выхода датчика или входа контроллера при конфликте уровней.
Если требуется автоматизация процесса, можно использовать транзисторный ключ или цифровой выход микроконтроллера, управляя им программно. В этом случае важно учитывать направление тока и включать подтягивающий резистор на нужном уровне.
Такой способ эффективен при разработке тестовых стендов, эмуляторов или для временного обхода отсутствующего магнита в системах, где важно проверить логику срабатывания датчика без физического воздействия.
Замыкание выхода датчика через внешнюю нагрузку
Цифровой датчик Холла обычно имеет открытый коллектор или открытый сток на выходе, что требует использования внешней нагрузки для корректного функционирования. Чтобы имитировать срабатывание такого датчика без магнита, можно замкнуть его выход на землю через правильно подобранную внешнюю нагрузку.
Если выходной транзистор датчика представляет собой открытый коллектор, требуется подтягивающий резистор к положительному напряжению питания. При этом для симуляции срабатывания достаточно принудительно замкнуть выход на землю через внешний ключ или вручную – например, через резистор низкого сопротивления (порядка 100 Ом), подключённый между выходом и землёй. Это создаёт эффект, аналогичный активации датчика под действием магнитного поля.
Рекомендация: перед замыканием выхода убедитесь, что в схеме нет уже подключённой нагрузки, которая может конфликтовать с внешним резистором. Также важно учитывать, что сопротивление нагрузки влияет на ток в цепи: при 5 В и 100 Ом ток составит 50 мА, что может оказаться критичным для некоторых компонентов.
Если в схеме используется микроконтроллер, подключённый к выходу датчика, важно обеспечить согласование уровней. В некоторых случаях замыкание можно реализовать с помощью транзистора или оптопары, управляемой логическим сигналом. Это позволяет безопасно эмулировать срабатывание без физического воздействия на сам датчик.
Важно: никогда не подключайте выход напрямую к Vcc или GND без согласования с электрической схемой датчика – это может привести к его выходу из строя.

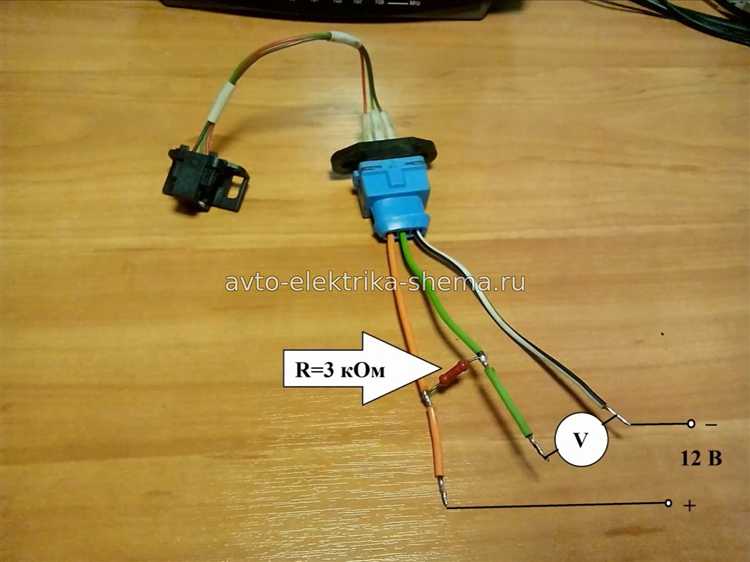

Применение генератора импульсов для имитации сигнала
Для имитации сигнала датчика Холла без использования магнита применяют генераторы импульсов с регулируемой частотой и амплитудой. Такой подход позволяет точно воспроизвести цифровой выход датчика, формируя прямоугольные импульсы с логическими уровнями, соответствующими состояниям «включено» и «выключено».
Основные параметры генератора для успешной имитации:
| Параметр | Рекомендуемое значение | Назначение |
|---|---|---|
| Частота | От 10 Гц до 1 кГц | Соответствует диапазону частот срабатывания датчика Холла в типичных применениях |
| Амплитуда сигнала | 5 В или 3.3 В | Соответствует уровню питания и логике датчика |
| Форма сигнала | Прямоугольная | Обеспечивает четкое переключение между логическими состояниями |
| Скважность | 50% | Равное время высокого и низкого уровня для корректной имитации сигнала |
Для подключения генератора импульсов к цепи датчика необходимо учитывать полярность сигнала и согласование уровней логики. Выход генератора подключается вместо выхода датчика, а общий провод соединяется с землей схемы. Следует использовать дополнительные резисторы по входу для ограничения тока и защиты компонентов.
Рекомендуется использовать генераторы с возможностью программирования параметров и внешнего запуска, что позволяет гибко настраивать модель сигнала под конкретные условия эксплуатации датчика Холла.

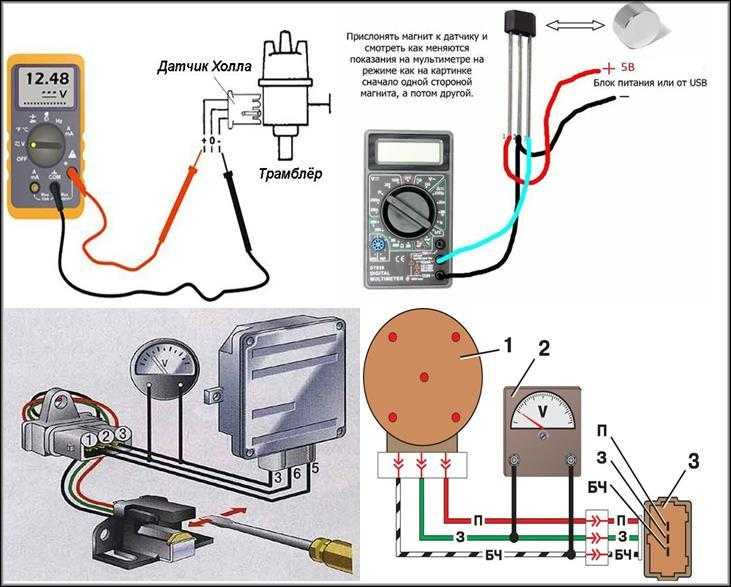

Проверка работоспособности схемы без магнитного поля
Для тестирования датчика Холла без воздействия магнитного поля необходимо создать условия, при которых его выходной сигнал можно контролировать и сравнивать с эталонными параметрами. В первую очередь измерьте напряжение питания датчика, оно должно соответствовать технической документации (обычно 5 В или 3.3 В).
Подключите мультиметр или осциллограф к выходу датчика. При отсутствии магнитного поля цифровой датчик Холла обычно выдает стабильный логический уровень, характерный для состояния «без срабатывания» (0 или 1, в зависимости от модели). Аналоговый датчик должен выдавать напряжение в пределах базового уровня (часто около половины питания, например 2.5 В при 5 В).
Если требуется имитировать срабатывание без магнита, подключите к выходу датчика внешний источник напряжения или замкните выходные контакты на землю/питание через резистор соответствующего номинала (обычно 10 кОм). Это позволит проверить работу последующих каскадов схемы без реального магнитного поля.
Для проверки стабильности сигнала используйте осциллограф, чтобы убедиться в отсутствии шумов и скачков, которые могут исказить работу схемы. При повторяющихся импульсах генератора импульсов можно проверить корректность обработки входного сигнала.
Особое внимание уделите контролю температуры датчика и источника питания во время тестирования – перегрев или нестабильное питание влияют на точность показаний и могут привести к ложным срабатываниям.
Регулярное сравнение выходных данных с технической документацией позволяет выявить отклонения и своевременно скорректировать работу схемы без использования магнитного поля.
Вопрос-ответ:
Можно ли имитировать срабатывание датчика Холла, замкнув его контакты напрямую?
Прямое замыкание контактов датчика Холла не всегда приводит к корректному результату, так как выходные сигналы формируются внутренней электроникой. Обычно датчики имеют выход с открытым коллектором или цифровой выход, и простое замыкание может повредить схему или не дать ожидаемого сигнала. Для имитации лучше использовать подачу напряжения или генератор импульсов на выходной контакт, соответствующий уровню логики датчика.
Как проверить исправность датчика Холла без наличия магнита?
Для проверки работоспособности без магнита можно использовать генератор импульсов или подать фиксированное напряжение на выходной контакт датчика, имитируя его активное состояние. Также важно убедиться в правильном питании и заземлении, проверить напряжения питания и сигнала мультиметром. Если есть возможность, можно измерить напряжение на выходе при отсутствии магнитного поля — оно должно быть в одном логическом состоянии, а при подаче сигнала — в другом.
Какие контакты датчика Холла нужно замкнуть для имитации его срабатывания без магнита?
Типовая схема подключения датчика включает питание (обычно +5 В), землю и выходной сигнал. Для имитации срабатывания необходимо воздействовать на выходной контакт, создавая на нем напряжение или замыкая его на землю через резистор, в зависимости от типа выходного каскада. Иногда достаточно подать логический уровень, соответствующий сигналу срабатывания, но точный способ зависит от модели датчика и его схемы подключения.
Можно ли использовать постоянное напряжение вместо магнитного поля для замыкания датчика Холла?
Подача постоянного напряжения напрямую на выход датчика не заменит магнитное поле, так как датчик Холла реагирует на магнитное воздействие внутренним изменением сигнала. Однако в некоторых случаях можно подать соответствующее напряжение на выходной контакт через резистор, имитируя состояние «включено». Такой способ подходит для тестирования схемы, но не заменяет полноценного сигнала с магнитного поля.
