Сопротивление проводника напрямую зависит от его длины, материала и площади поперечного сечения. При известном значении сопротивления можно точно определить длину проводника, если известны удельное сопротивление материала и диаметр (или площадь поперечного сечения) жилы. Формула расчёта проста: R = ρ × L / S, где R – сопротивление, ρ – удельное сопротивление, L – длина, S – площадь поперечного сечения. Из неё легко выразить длину: L = R × S / ρ.
Для практического применения требуется точное измерение сопротивления, обычно с помощью омметра или мультиметра, а также знание параметров материала. Например, для меди удельное сопротивление составляет 0,0175 Ом×мм²/м, для алюминия – 0,028 Ом×мм²/м. Диаметр жилы измеряется штангенциркулем, после чего вычисляется площадь сечения по формуле круга: S = π × (d / 2)2.
Расчёты дают точный результат только при условии однородности материала по всей длине и отсутствии повреждений изоляции или коррозии. При работе с проводами в эксплуатации важно учитывать возможные изменения удельного сопротивления из-за температуры. Например, для меди температурный коэффициент составляет приблизительно 0,004/°C. Это означает, что сопротивление увеличивается с ростом температуры, и при высоких температурах расчёт длины без учёта этого коэффициента приведёт к ошибке.
Как связаны длина проводника и его сопротивление
Сопротивление проводника прямо пропорционально его длине. Это означает, что при увеличении длины проводника вдвое сопротивление также увеличивается в два раза, при условии, что материал и площадь поперечного сечения остаются неизменными. Основная формула, описывающая эту зависимость, имеет вид: R = ρ · L / S, где R – сопротивление (Ом), ρ – удельное сопротивление материала (Ом·м), L – длина проводника (м), S – площадь поперечного сечения (м²).
Если известны сопротивление и характеристики материала, можно выразить длину как L = R · S / ρ. Эта формула позволяет вычислить длину участка провода по измеренному сопротивлению, что особенно полезно в случае скрытой прокладки кабелей или при диагностике обрывов.
Удельное сопротивление ρ зависит от типа материала и температуры. Например, для меди при 20 °C значение ρ составляет примерно 1,68·10⁻⁸ Ом·м. Для алюминия – около 2,82·10⁻⁸ Ом·м. При расчетах важно использовать актуальные значения ρ с учетом температурной поправки, особенно если измерения проводятся в условиях, отличающихся от стандартных.
Площадь поперечного сечения S определяется по формуле S = π · (d / 2)² для проводников круглого сечения, где d – диаметр. Ошибка в определении диаметра приводит к существенным отклонениям в расчетах длины, особенно при использовании проводов малого сечения.
Таким образом, точное определение длины проводника возможно только при наличии достоверных данных о его геометрических параметрах и характеристиках материала. Даже незначительное отклонение в измерениях может привести к ошибке в десятки процентов.
Какие параметры материала влияют на расчет длины
Дополнительное влияние оказывает температурный коэффициент сопротивления. Большинство металлов увеличивают сопротивление при нагреве. Например, у меди температурный коэффициент около 0,0039 1/°C. Это означает, что при расчётах необходимо учитывать рабочую температуру среды, особенно в промышленных или уличных условиях.
Также важно учитывать чистоту материала. Примеси и легирующие добавки могут существенно изменить удельное сопротивление. Так, техническая медь с содержанием 99,5% чистого металла будет иметь немного большее сопротивление, чем электролитическая медь с чистотой 99,99%.
Не менее значимым параметром является структура материала: монокристаллический, поликристаллический или аморфный. Поликристаллические материалы имеют границы зёрен, которые создают дополнительное сопротивление току. В высокоточных расчётах эта особенность учитывается.
Таким образом, для точного определения длины проводника необходимо знать удельное сопротивление, температурный коэффициент, чистоту материала и его кристаллическую структуру. Эти параметры напрямую влияют на итоговое значение сопротивления и, соответственно, на расчёт длины проводника.

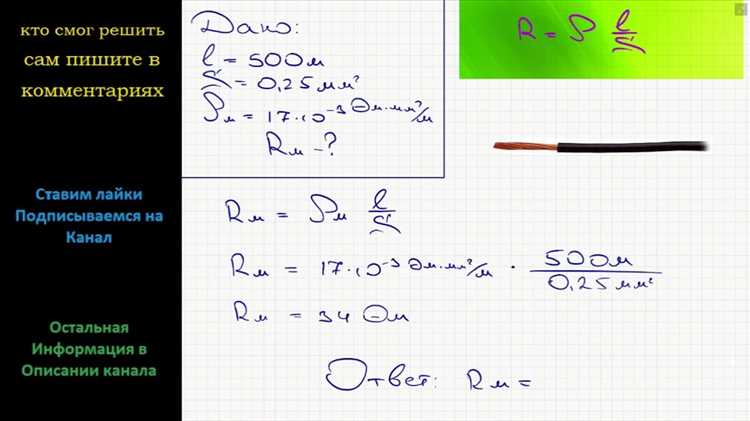

Использование формулы R = ρ·L/S для определения длины
Для вычисления длины проводника по известному сопротивлению применяется формула R = ρ·L/S, где:
R – сопротивление в омах (Ом),
ρ – удельное сопротивление материала в Ом·м,
L – длина проводника в метрах (м),
S – площадь поперечного сечения в квадратных метрах (м²).
Чтобы выразить длину, формулу преобразуют: L = R·S/ρ. Все величины должны быть приведены к системе СИ, чтобы избежать ошибок при вычислениях. Например, если используется медный провод с удельным сопротивлением 1,68·10⁻⁸ Ом·м и площадью поперечного сечения 1,5 мм² (что соответствует 1,5·10⁻⁶ м²), при сопротивлении 2 Ом длина составит:
L = (2 · 1,5·10⁻⁶) / (1,68·10⁻⁸) ≈ 178,57 м.
Перед расчетом необходимо точно определить сечение проводника. Оно зависит от диаметра, измеренного штангенциркулем или микрометром. Площадь вычисляется по формуле S = π·(d/2)². Например, для диаметра 1,38 мм:
S ≈ 3,14 · (0,00069)² ≈ 1,5·10⁻⁶ м².
Удельное сопротивление выбирается в зависимости от материала: алюминий – 2,82·10⁻⁸ Ом·м, сталь – от 1,0·10⁻⁷ до 1,5·10⁻⁷ Ом·м и т.д. При отсутствии точных данных по материалу использовать расчет нельзя – длина будет некорректной.
Для повышения точности рекомендуется проводить измерение сопротивления в стабильной температурной среде, так как удельное сопротивление большинства материалов зависит от температуры.

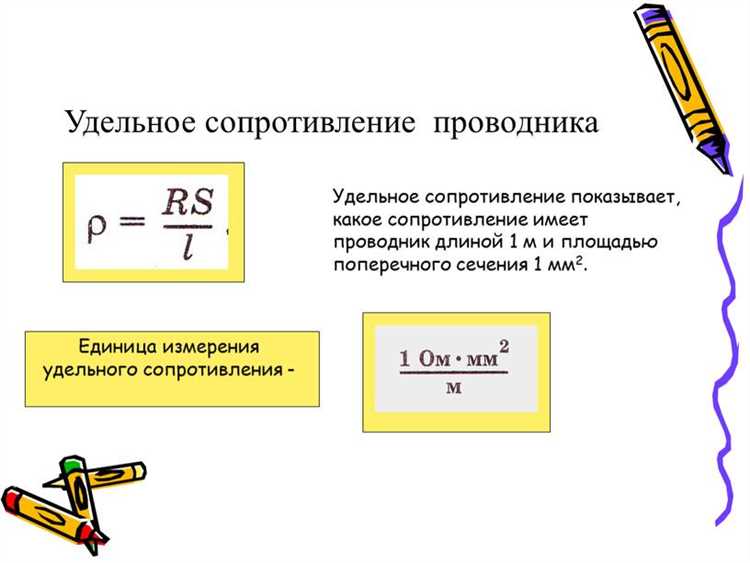

Как определить удельное сопротивление проводника
ρ = R·S / L
Где:
- R – измеренное электрическое сопротивление (Ом)
- S – площадь поперечного сечения проводника (м²)
- L – длина проводника (м)
Для точного определения удельного сопротивления следует соблюдать следующие шаги:
- Измерить сопротивление проводника при помощи омметра или мостовой схемы. Измерение проводить при стабильной температуре, так как ρ чувствительно к её изменениям.
- Определить геометрию проводника. Если сечение круглое, рассчитать S по формуле S = π·(d²)/4, где d – диаметр в метрах.
- Измерить длину проводника с погрешностью не выше 1%. Использовать рулетку, штангенциркуль или лазерный дальномер в зависимости от размеров образца.
- Подставить все значения в формулу и вычислить ρ. Результат выразить в Ом·м (Ом·мм²/м – при использовании миллиметрового сечения).
Если материал неизвестен, полученное значение ρ можно сравнить с табличными значениями для определения вероятного состава проводника. Например, для меди ρ ≈ 1,68·10-8 Ом·м, для алюминия – около 2,82·10-8 Ом·м.
При использовании многожильных или нестандартных проводников необходимо учитывать возможные пустоты, окисление и неоднородности, которые влияют на точность расчета.
Измерение поперечного сечения провода на практике
Для определения длины проводника по сопротивлению необходимо точно знать его поперечное сечение. На практике наиболее надёжный способ – измерение диаметра жилы и последующий расчёт площади сечения по формуле круга.
Сначала снимается изоляция с небольшой части провода, не повреждая металл. Затем измеряется диаметр медной или алюминиевой жилы с помощью штангенциркуля или микрометра. При использовании штангенциркуля точность обычно составляет 0,1 мм, при микрометре – до 0,01 мм.
Если жила многопроволочная, измеряется диаметр одной проволоки и подсчитывается общее количество жил. Далее вычисляется площадь одной проволоки по формуле S = π·(d²)/4, где d – диаметр. Полученное значение умножается на количество проволок в пучке.
Например, если в жиле 7 проволок диаметром 0,5 мм, то:
S = 7 × 3,14 × (0,5²) / 4 = 1,37 мм²
Для одножильных проводов расчет аналогичен, но без умножения на количество жил.
Если провод нестандартной формы, площадь можно определить с помощью шаблонов поперечного сечения или оптических измерений. Такие методы применяются при нестандартных кабелях, в том числе лентопроводах и жилах с сегментированной геометрией.
Важно проводить измерения в нескольких точках и использовать среднее значение, чтобы исключить погрешности из-за деформаций или производственного разброса.
Округление площади сечения должно производиться в сторону уменьшения, если расчёт используется для определения сопротивления – это даст более консервативную оценку длины.
Порядок расчета длины при известных R, ρ и S
Для определения длины проводника используется формула: L = (R × S) / ρ, где R – измеренное сопротивление, ρ – удельное сопротивление материала, S – площадь поперечного сечения.
Первым шагом необходимо точно измерить сопротивление проводника мультиметром или омметром. Важно проводить измерения при стабильной температуре, так как удельное сопротивление зависит от неё.
Удельное сопротивление ρ берется из справочных данных для конкретного материала. При необходимости корректируется на текущую температуру с помощью температурного коэффициента сопротивления.
Площадь поперечного сечения S определяется либо измерением диаметра проводника штангенциркулем с последующим расчетом через формулу S = π(d/2)², либо напрямую известна из технических характеристик.
Подставляя значения R, ρ и S в формулу, вычисляют длину L в метрах. Результат следует проверить на адекватность с учетом практических условий и возможных погрешностей измерений.
Для повышения точности рекомендуется выполнять несколько замеров сопротивления и усреднять полученные значения перед расчетом.
Особенности расчета длины многожильных проводов
При определении длины многожильного провода по значению сопротивления учитывается не только удельное сопротивление материала и площадь сечения, но и конструктивные особенности провода.
Основные моменты расчета:
- Суммарное сечение жилы определяется как сумма сечений всех отдельных жил, так как ток распределяется по всем жилам равномерно при параллельном соединении.
- Удельное сопротивление ρ для расчёта берется материал каждой жилы, обычно меди или алюминия.
- Формула для длины L рассчитывается по классической зависимости: L = (R × S) / ρ, где S – общее сечение всех жил.
- При расчёте учитывают, что сопротивление многожильного провода практически равно сопротивлению одножильного с аналогичным суммарным сечением, если жилы соединены параллельно.
- Наличие изоляции, скрутка и качество контактов на длину и сопротивление не влияют напрямую, но могут вызывать погрешности при измерениях сопротивления.
- Температурный коэффициент сопротивления материала жил нужно учитывать при измерениях, особенно при значительном отклонении температуры от стандартных 20°C.
Рекомендации для точного расчёта:
- Проверить технические характеристики провода, чтобы определить точное число жил и сечение каждой.
- Измерять сопротивление с помощью точных приборов с компенсацией температуры.
- Использовать нормативные справочники для определения ρ с учетом марки материала и температуры.
- При необходимости учитывать влияние частоты тока (эффект скин-эффекта) для переменного тока высокой частоты, что может изменить эффективное сопротивление проводника.
В результате правильного учета этих факторов расчет длины многожильного провода по значению сопротивления становится максимально точным и применимым для практических задач в электронике и электромонтаже.
Типичные ошибки при расчете длины по сопротивлению
Ошибка №1 – неправильный выбор удельного сопротивления (ρ). Часто используют табличные значения для чистого материала без учета легирующих добавок или температуры, что приводит к значительным отклонениям. Например, для меди при 20°C ρ ≈ 0,0178 Ом·мм²/м, но при 50°C сопротивление увеличивается примерно на 20%, что следует учитывать.
Ошибка №2 – игнорирование влияния температуры на сопротивление. Температурный коэффициент сопротивления должен быть включен в расчеты, иначе длина будет завышена или занижена. Для меди коэффициент α ≈ 0,0039 1/°C, и изменение температуры даже на 30°C меняет итоговое сопротивление.
Ошибка №3 – неправильное определение площади поперечного сечения (S). Часто сечение берут по номиналу, не учитывая износ, коррозию или неоднородность многожильного провода, что снижает точность расчета длины.
Ошибка №4 – неправильное измерение сопротивления (R). Использование неподходящих приборов, плохие контакты, влияние параллельных цепей и помехи искажают результат. Рекомендуется применять четырехточечный метод измерения и калиброванные приборы.
Ошибка №5 – неполное учёт длины проводника. Часто считают только одну сторону линии, забывая, что сопротивление формируется по всей длине провода туда и обратно, что удваивает фактическую длину.
Ошибка №6 – использование формулы без учета конструкции провода. Для многожильных проводов с разными типами жил удельное сопротивление может отличаться в пределах одного кабеля, что требует усредненного значения или отдельного расчета для каждой жилы.
Вопрос-ответ:
Как правильно измерить сопротивление проводника для определения его длины?
Для точного измерения сопротивления проводника используют омметр или мультиметр с функцией измерения сопротивления. При этом важно обеспечить надежный контакт с концами проводника и исключить влияние внешних факторов, таких как температура и наличие оксидов на контактных поверхностях. Результат измерения отражает только сопротивление самого проводника, без учета соединительных проводов и приборов.
Почему для расчёта длины провода нужно знать удельное сопротивление материала?
Удельное сопротивление — это характеристика материала, которая показывает, как сильно он сопротивляется прохождению электрического тока при определённой длине и площади сечения. Зная удельное сопротивление, можно вычислить длину проводника по формуле, связывающей сопротивление, площадь поперечного сечения и длину. Без этого параметра точный расчёт длины невозможен, так как разные материалы имеют разные сопротивления при одинаковых размерах.
Какие ошибки возникают при расчёте длины проводника по сопротивлению?
Основные ошибки связаны с неправильным измерением сопротивления — например, плохими контактами или влиянием температуры. Ещё одна частая ошибка — неверное определение сечения проводника, особенно если он многожильный или деформирован. Также недооценивается влияние изменений удельного сопротивления из-за примесей или сплавов в материале. Все эти факторы приводят к погрешностям в вычисленной длине.
Как учитывать температуру при расчёте длины проводника по сопротивлению?
Температура влияет на удельное сопротивление материала: при повышении температуры сопротивление увеличивается. Чтобы учесть это, нужно использовать поправочный коэффициент температуры, который корректирует удельное сопротивление до текущих условий. Если измерение сопротивления проводится при температуре, отличной от стандартной, обязательно пересчитайте удельное сопротивление с учётом температурного коэффициента, иначе результат длины будет неточным.
Можно ли определить длину многожильного провода по его сопротивлению так же, как для одножильного?
Да, но с учетом особенностей конструкции. Многожильный провод состоит из множества тонких жил, которые вместе образуют общий сечение. Для расчёта длины нужно учитывать суммарную площадь всех жил. Измеренное сопротивление отражает сопротивление всего проводника. Если сечение правильно определено, формула остаётся прежней, но ошибки часто возникают из-за неправильного учёта площади и возможного окисления отдельных жил, что влияет на общее сопротивление.
