Для обеспечения безопасного вождения и повышения комфорта, интеграция камеры заднего вида с автомобилем становится всё более популярной. Один из важных аспектов этой системы – правильное подключение монитора, который отображает изображение с камеры. Понимание основных принципов подключения поможет избежать ошибок и сэкономить время на установку.
Первоначально важно учитывать типы подключения, используемые для передачи видеосигнала от камеры на монитор. Наиболее распространёнными являются соединения через RCA-кабель или через VGA. В случае RCA, камера передаёт сигнал через два основных канала: видео и аудио, что подходит для большинства моделей авто. Важно правильно выбрать длину кабеля, чтобы избежать потерь сигнала. Для более качественного изображения лучше использовать экран с разрешением не ниже 800×480 пикселей.
Перед тем как начать монтаж, необходимо убедиться, что монитор поддерживает соответствующие входы. Некоторые мониторы имеют встроенные разъемы для видеосигнала, а другие требуют использования дополнительных адаптеров. При установке важно правильно подключить питание как камеры, так и монитора, учитывая, что питание камеры обычно берется от задних фонарей автомобиля, а монитор может требовать отдельного источника питания через прикуриватель или напрямую от аккумулятора.
Кроме того, перед прокладкой проводки стоит определиться с местом установки камеры. Камеру обычно монтируют на заднем бампере, однако важно, чтобы её линза не была закрыта грязью или снегом. Установка монитора в удобное место, например, на центральную консоль, также повысит удобство эксплуатации системы. Настройка угла обзора камеры также критична для получения чёткого и полезного изображения.
Выбор подходящего монитора для камеры заднего вида
При выборе монитора для камеры заднего вида следует учитывать несколько ключевых факторов. Во-первых, размер экрана. Он должен быть достаточно большим, чтобы обеспечить хорошую видимость, но при этом не отвлекать от дороги. Оптимальный размер экрана для большинства автомобилей – от 4 до 7 дюймов. Меньший экран может затруднить восприятие, а слишком большой может мешать установке в панели.
Во-вторых, разрешение экрана. Для четкости изображения рекомендуется выбирать мониторы с разрешением не ниже 800×480 пикселей. Это обеспечит достаточно высокое качество изображения, чтобы различать детали на экране, такие как препятствия или пешеходы. Некоторые более дорогие модели могут поддерживать разрешение 1024×768 пикселей, что подходит для профессиональных установок.
Особое внимание стоит уделить типу подключения. Мониторы с поддержкой видеовхода RCA или AV – наиболее распространены, так как они совместимы с большинством камер заднего вида. Однако для улучшения качества изображения можно рассмотреть мониторы с цифровыми входами, поддерживающими HD видео через HDMI.
Еще одним важным аспектом является угол обзора монитора. Большинство современных моделей имеют угол обзора от 120 до 160 градусов, что позволяет эффективно использовать экран, не ограничивая видимость.
Не стоит забывать и о функционале монитора. Некоторые устройства оснащены встроенными динамиками для воспроизведения звуковых сигналов, а также возможностью подключения дополнительных камер для улучшения обзора. Важно, чтобы монитор поддерживал возможность регулировки яркости и контрастности, чтобы адаптировать изображение под условия внешнего освещения.
Кроме того, можно обратить внимание на мониторы с антирефлексным покрытием, которые обеспечивают хорошую видимость даже в яркое солнце. Для установки в автомобиль это особенно важно, так как отсутствие бликов повышает комфорт использования.

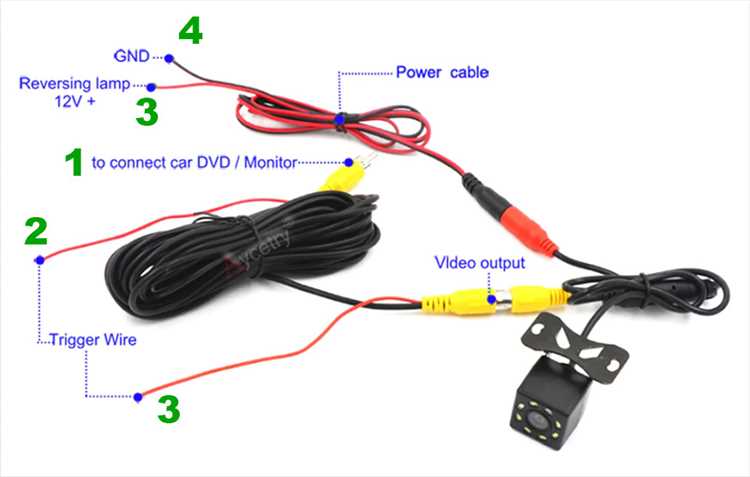

Как правильно подключить провод к камере и монитору
Для подключения камеры заднего вида к монитору потребуется несколько шагов. Важно соблюдать правильный порядок и использовать качественные кабели, чтобы избежать помех и плохого сигнала.
Прежде всего, необходимо выбрать правильный кабель. Для подключения камеры и монитора часто используют RCA кабель (желтый для видео и красный для аудио) или кабель с разъемом AV. Также стоит учитывать длину кабеля, чтобы он мог достать от камеры до монитора, учитывая место установки камеры и монитора в автомобиле.
1. Подключите видео-выход камеры к видео-входу монитора с помощью RCA кабеля. Убедитесь, что цвета разъемов совпадают: желтый разъем камеры с желтым разъемом монитора. Это обеспечит передачу видео-сигнала без искажений.
2. Если камера имеет аудио-выход, подключите красный разъем камеры к красному разъему монитора. Однако многие камеры заднего вида не имеют аудио-выхода, так что этот шаг можно пропустить.

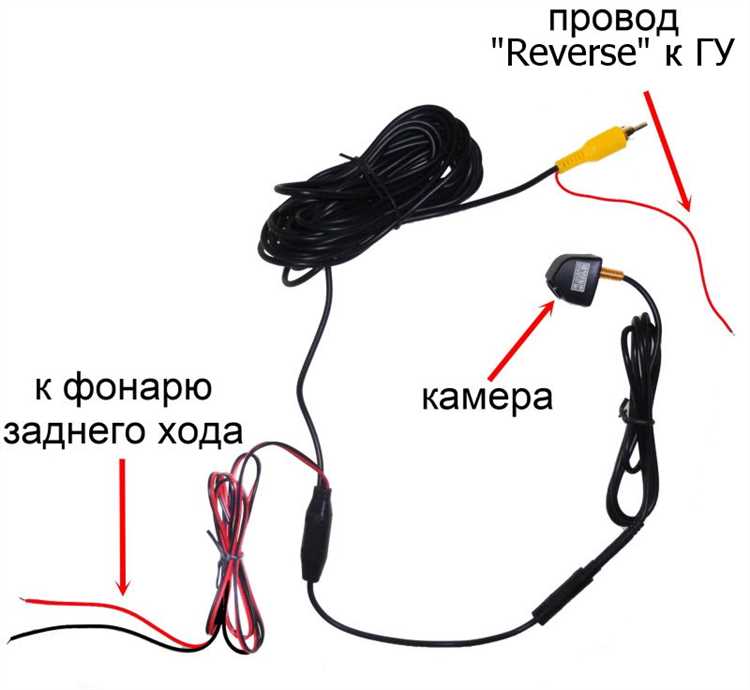

3. Подключите питание камеры. Для этого используйте кабель питания, который подсоединяется к источнику питания автомобиля, например, к фарам заднего хода. Это обеспечит автоматическое включение камеры при включении заднего хода.
4. Для подключения питания монитора можно использовать прикуриватель или напрямую подключить к электрической системе автомобиля. Убедитесь, что источник питания стабильный и поддерживает необходимое напряжение.
5. Проверьте соединение и правильность подключения. После того как все соединения будут выполнены, включите автомобиль и убедитесь, что изображение на мониторе появляется, как только камера активируется при включении заднего хода.
Для надежности рекомендуется использовать качественные разъемы и кабели с хорошей изоляцией, чтобы избежать потери сигнала и обеспечить долговечность соединений. Важно также защитить кабели от механических повреждений при монтаже, прокладывая их вдоль кузова автомобиля в безопасных местах.
Подключение питания для камеры и монитора
Для подключения камеры заднего вида и монитора необходимо обеспечить стабильное питание обоим устройствам. Камера обычно требует 12 В постоянного тока, что соответствует стандартному автомобильному напряжению. Монитор, в зависимости от модели, также может работать от 12 В, однако стоит заранее проверить характеристики устройства.
Первый шаг – подключение питания камеры. Обычно камера подключается к цепи заднего освещения автомобиля или напрямую к аккумулятору. Для этого используйте провод с минимальным сечением 0,5 мм², чтобы предотвратить потери напряжения. Важно помнить, что при подключении камеры стоит учитывать ее полярность – кабель питания обычно имеет маркировку для правильного подключения.
Монитор подключается через аналогичный источник питания. Если монитор имеет дополнительные функции, такие как регулировка яркости или поддержка Wi-Fi, для них может потребоваться отдельное питание. Обычно для этого используется блок питания с выходом на 12 В, который подключается напрямую к монитору через разъем.
Не стоит забывать о защите устройств от перепадов напряжения. Для этого рекомендуется использовать предохранители на проводах питания с номиналом 5-10 А, в зависимости от мощности камеры и монитора. Это защитит оборудование от коротких замыканий и повышенных нагрузок на систему электроснабжения.
Кроме того, перед подключением следует проверить качество проводки. Для подключения используйте медные провода с хорошей изоляцией, чтобы избежать перегрева и короткого замыкания. Все соединения должны быть надежно закреплены и изолированы, чтобы предотвратить попадание влаги или пыли, особенно если проводка проходит в местах с повышенной влажностью.
Если планируется использование монитора с поддержкой питания через USB, используйте кабель с достаточной толщиной и убедитесь, что источник питания способен обеспечивать необходимый ток.
Решение проблем с отображением изображения на экране
Когда изображение на экране не отображается должным образом, важно выявить и устранить конкретную причину. Возможных проблем несколько, и каждая требует своей диагностики.
- Проблемы с подключением кабелей: Проверьте соединение между камерой и монитором. Некачественное или поврежденное соединение может вызывать перебои в передаче сигнала. Убедитесь в том, что кабель подключен правильно и не имеет видимых повреждений.
- Качество сигнала: Если сигнал с камеры слишком слабый или прерывается, это может повлиять на отображение на экране. Убедитесь, что камера расположена правильно и не блокируется другими объектами.
- Настройки монитора: Проверьте яркость, контрастность и другие настройки экрана. Иногда неправильные параметры могут искажать изображение, особенно при плохом освещении.
- Проблемы с питанием: Недостаточная мощность может привести к сбоям в работе системы. Убедитесь, что как камера, так и монитор получают стабильное питание. Особенно важно, чтобы камеры с подсветкой имели достаточный источник питания для корректной работы в темное время суток.
- Совместимость устройств: Убедитесь, что камера и монитор работают на одинаковой частоте или стандарте передачи сигнала (например, PAL или NTSC). Несоответствие стандартов может привести к отсутствию изображения.
Для диагностики неисправностей можно попробовать подключить систему к другому монитору или камере, чтобы выявить, какое устройство является источником проблемы. В некоторых случаях помощь может предоставить обновление прошивки устройства.
Настройка разрешения и угла обзора камеры
Для обеспечения оптимальной работы камеры заднего вида важно правильно настроить её разрешение и угол обзора. Эти параметры влияют на качество отображаемого изображения и его полезность при маневрировании.
Разрешение камеры заднего вида напрямую связано с деталями изображения. Большинство современных камер предлагают разрешение от 480p до 1080p. Для получения чёткого и детализированного изображения рекомендуется использовать камеры с разрешением 720p или выше. Камеры с разрешением 1080p обеспечивают максимально качественное изображение, что особенно важно для точной оценки расстояния до объектов.
Для настройки разрешения камеры важно учитывать совместимость с монитором. Убедитесь, что монитор поддерживает нужное разрешение, чтобы не возникало искажений или размытости. В случае, если камера поддерживает только 480p, а монитор 1080p, изображение будет масштабироваться, что может повлиять на его чёткость.
Что касается угла обзора, стандартный угол для большинства камер заднего вида составляет от 120° до 170°. Чем больше угол обзора, тем шире зона, которую камера может захватить. Однако слишком широкий угол может привести к искажению изображения, делая объекты в углах менее чёткими. Для большинства автомобилей оптимальным является угол обзора 140°-160°.
При настройке угла обзора важно учитывать расположение камеры. Камера должна быть установлена так, чтобы максимально охватывать пространство за автомобилем, избегая при этом слепых зон. Регулировка угла обзора может потребоваться в случае, если камера установлена под необычным углом или если возникают проблемы с видимостью.
Обслуживание и защита системы от повреждений
Для долгосрочной работы системы камеры заднего вида необходимо регулярно проверять её компоненты. Камеру и монитор следует очищать от пыли и грязи с помощью мягкой ткани, чтобы избежать повреждений. Особенно важно избегать попадания влаги на камеры и разъёмы, так как это может привести к короткому замыканию или выходу из строя устройства.
Перед установкой камеры важно использовать защитные крышки для кабелей и разъёмов. Они помогут предотвратить их повреждение в процессе эксплуатации. Кабели стоит прятать вдоль кузова автомобиля или использовать защитные трубки, чтобы избежать их перегибов и изломов, которые могут вызвать потерю изображения или нарушить работу системы.
Для защиты камеры от механических повреждений можно установить специальный защитный кожух или пластину. Эти устройства помогут предотвратить повреждения в случае случайных столкновений или воздействия внешних факторов. Также стоит регулярно проверять систему на наличие загрязнений, так как грязь и мусор могут ухудшить качество изображения или привести к неправильной работе камеры.
Для мониторных экранов рекомендуется использовать антибликовые защитные плёнки, которые помогут снизить риск появления царапин и улучшат видимость при ярком солнечном свете. Обслуживание экрана включает в себя периодическое протирание его от пыли, а также проверку сенсорных кнопок и креплений, чтобы избежать поломок.
В зимний период важно соблюдать осторожность при эксплуатации системы, особенно в условиях низких температур. Камеры и монитор могут страдать от воздействия холода, что требует дополнительных мер по защите от замерзания, например, утепление некоторых частей системы или использование термозащитных материалов.
Вопрос-ответ:
Как подключить камеру заднего вида к монитору?
Для подключения камеры заднего вида к монитору необходимо правильно соединить видеовыход камеры с видеовходом монитора. Обычно используется кабель с видеопортами RCA или HDMI, в зависимости от типа устройства. Подключение также требует питания для камеры и монитора, которое можно подключить к системе питания автомобиля.
Как настроить углы обзора камеры при подключении к монитору?
Для настройки углов обзора камеры обычно используется программное обеспечение или физические настройки самой камеры, например, изменение её положения на кронштейне. Некоторые камеры позволяют менять угол обзора через меню настройки, если они оснащены соответствующей функцией. Важно, чтобы камера была установлена так, чтобы обеспечивать полный обзор пространства за автомобилем.
Какие проблемы могут возникнуть при подключении монитора к камере заднего вида?
Одной из наиболее распространённых проблем является неправильная передача сигнала. Это может быть связано с плохим соединением кабелей или использованием несовместимых разъёмов. Также возможны проблемы с питанием устройства, если камера или монитор не получают достаточно энергии. Иногда на экране может появляться искажение изображения или оно может не отображаться вовсе — в таком случае стоит проверить все подключения и, возможно, заменить кабель.
Что делать, если изображение с камеры заднего вида на мониторе отображается с задержкой?
Задержка изображения может возникать из-за низкого качества кабеля передачи сигнала или несовместимости камеры и монитора. Попробуйте заменить кабель на более качественный или использовать другой видеопорт, например, HDMI вместо RCA. В некоторых случаях проблема может быть в настройках монитора, поэтому стоит проверить, есть ли функции, которые могут влиять на время отклика.
