Как проверить терморегулятор утюга мультиметром duwi m830b

Нарушение работы терморегулятора утюга часто приводит к перегреву или, наоборот, отсутствию нагрева. Один из эффективных способов диагностики – измерение его состояния с помощью мультиметра duwi m830b. Этот прибор позволяет определить наличие контакта, проверить сопротивление и убедиться в исправности управляющего элемента без необходимости разборки всей электроники.

Перед началом проверки важно отключить утюг от сети и дать ему полностью остыть. Терморегулятор обычно подключён последовательно с нагревательным элементом и представляет собой биметаллический переключатель. Его проверка проводится в режиме измерения сопротивления – при замкнутом контакте прибор должен показать значение, близкое к нулю, при разомкнутом – бесконечность или «1» на дисплее мультиметра.

Также важно оценить динамику замыкания: при повороте регулятора сопротивление должно резко меняться. Плавное или неполное переключение указывает на износ механизма или загрязнение контактов. В таком случае требуется очистка либо полная замена узла. Игнорировать такие признаки не стоит – они напрямую влияют на безопасность эксплуатации утюга.

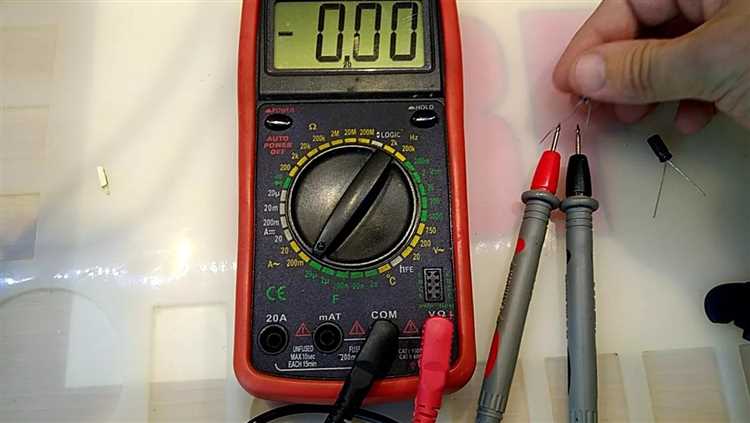

Подготовка мультиметра duwi m830b к работе с терморегулятором

Перед началом измерений необходимо установить переключатель мультиметра duwi m830b в положение измерения сопротивления – символ «Ω». Для проверки терморегулятора рекомендуется выбрать диапазон 200 Ом, так как сопротивление исправного контакта терморегулятора обычно не превышает нескольких Ом.

Убедитесь, что щупы подключены корректно: черный щуп – в разъем «COM», красный – в разъем с маркировкой «VΩmA». При этом разъем «10ADC» не используется. Проверка щупов проводится замыканием их концов между собой. На дисплее при этом должно отобразиться значение, близкое к нулю. Если вместо этого отображается «1» или «OL», это указывает на неисправность щупов или наличие обрыва.

Для предотвращения погрешностей перед тестированием терморегулятора желательно отключить утюг от сети и полностью остудить рабочую поверхность. Это обеспечит точность показаний и исключит влияние остаточного тепла на контактные группы устройства.

После завершения подготовки и перед подключением к терморегулятору убедитесь, что на щупах нет следов загрязнений, окалины или изолирующих покрытий. Чистые и плотно прилегающие контакты – залог корректных измерений.

Определение типа терморегулятора в конструкции утюга

Перед проведением измерений необходимо установить, какой тип терморегулятора установлен в утюге. Наиболее распространён механический биметаллический терморегулятор, замыкающий или размыкающий цепь нагревательного элемента в зависимости от температуры основания. Визуально он представляет собой плоскую пластину, соединённую с поворотным регулятором и контактной группой.

Для подтверждения типа терморегулятора необходимо разобрать корпус утюга до уровня доступа к контактной группе регулятора температуры. Биметаллический терморегулятор имеет два металлических контакта, соединённых с регулировочным механизмом. Электронные модели оснащаются платой управления и датчиком температуры, как правило, термистором, установленным непосредственно рядом с нагревательным элементом.

Если внутри корпуса отсутствует плата с элементами управления и видны только механические детали, установлен биметаллический тип. Если обнаружена электронная схема, необходимо искать маркировку термодатчика и схему его подключения – такие модели требуют другой подход к диагностике.

Механический терморегулятор поддаётся проверке в режиме прозвонки на мультиметре. Электронный терморегулятор требует оценки сопротивления термодатчика и анализа управляющих сигналов. От точного определения типа зависит выбор метода измерения и безопасность проверки.

Как безопасно разобрать утюг для доступа к терморегулятору

Перед разборкой утюга убедитесь, что он полностью остыл и отключён от сети. Работать следует на твёрдой, устойчивой поверхности, желательно с антисдвиговым ковриком. Используйте отвёртку с магнитным жалом, чтобы не терять винты.

1. Снимите контейнер для воды, если он съёмный. Это упростит доступ к внутренним креплениям.
2. Проверьте нижнюю часть утюга: часто винты находятся под наклейками или резиновыми заглушками. Снимите их аккуратно, используя пинцет или пластиковый шпатель.
3. Открутите винты на подошве и задней части корпуса. Если винт не поддаётся, не применяйте силу – возможно, он скрыт под декоративной вставкой.
4. Снимите заднюю крышку. Не тяните резко – внутри могут быть короткие провода к сетевому шнуру. Отсоедините их только после осмотра.
5. Аккуратно разъедините половинки корпуса, начиная с задней части. Для этого можно использовать пластиковую карточку или медиатор, чтобы не повредить пластик.

После открытия корпуса найдите терморегулятор – он обычно расположен рядом с механизмом вращающегося колеса температуры и прижат к металлической части подошвы. Не трогайте его руками – используйте изолированные инструменты.

Перед началом измерений проверьте отсутствие остаточного напряжения, особенно в моделях с конденсаторами. Только после этого можно приступать к тестированию мультиметром.

Проверка сопротивления терморегулятора в холодном состоянии

Перед началом измерений убедитесь, что утюг полностью остыл до комнатной температуры, а терморегулятор установлен в минимальное положение. Отключите прибор от сети и получите доступ к контактам терморегулятора, как описано в предыдущем разделе.

На мультиметре duwi m830b установите режим измерения сопротивления (позиция Ω). Выберите предел 200 Ω, чтобы зафиксировать возможные низкие значения.

Дальнейшие действия:

• Зафиксируйте показания на дисплее.

В исправном состоянии в холодном положении контакты терморегулятора разомкнуты. Мультиметр должен показать «1» или «OL» (обрыв цепи). Если прибор показывает низкое сопротивление (менее 1 Ω), это указывает на залипание или замыкание контактов – терморегулятор подлежит замене.

Не допускается измерение с подключённым шнуром питания или при наличии остаточного нагрева. Это может исказить результаты и повредить мультиметр.

Измерение сопротивления при нагреве контактов терморегулятора

Перед началом измерения необходимо убедиться, что терморегулятор уже подключён к мультиметру duwi m830b, установленному в режим измерения сопротивления (Ом). Нагрев следует выполнять с соблюдением точности: используется промышленный фен или паяльник с термоконтролем, направленный на корпус термодатчика. Нагревать корпус необходимо равномерно, не допуская перегрева пластмассовых деталей.

Наблюдайте за показаниями мультиметра в процессе нагрева. Для нормально замкнутых контактов характерно увеличение сопротивления до бесконечности (обрыв) при достижении температуры срабатывания, что свидетельствует о размыкании цепи. Для нормально разомкнутых – наоборот, сопротивление должно упасть до нуля (или близко к нулю), указывая на замыкание контактов.

Обычный диапазон температур срабатывания – от 120 °C до 200 °C в зависимости от модели утюга. Если изменение сопротивления не происходит даже при ощутимом нагреве, это может говорить о механической неисправности или заклинивании контактной группы.

После отключения нагрева проверьте, возвращается ли терморегулятор в исходное состояние – восстановление прежнего сопротивления свидетельствует о его работоспособности. Задержка в возврате или отсутствие изменений при охлаждении указывает на износ биметаллической пластины или нарушение температурной настройки.

Диагностика контактов и целостности цепи с помощью мультиметра

Для проверки контактов терморегулятора мультиметром duwi m830b выберите режим измерения сопротивления (Ом). Перед началом убедитесь, что утюг отключен от сети и остыл.

Для проверки состояния контактов при нагреве подсоедините утюг к сети и аккуратно нагревайте терморегулятор до срабатывания. В момент срабатывания контакты должны разомкнуться – мультиметр покажет переход к бесконечному сопротивлению.

Если сопротивление не меняется при нагреве, терморегулятор неисправен. При повторных замерах следует исключить влияние посторонних сопротивлений – проверяйте контакты щупов и при необходимости обновляйте калибровку мультиметра.

Точность проверки повышается при медленном нагреве и последовательном контроле показаний мультиметра. Резкие изменения сопротивления или нестабильные значения требуют дополнительной диагностики и возможной замены детали.

Анализ полученных значений и определение исправности элемента

При нагреве контактов сопротивление должно резко возрастать до бесконечности, что свидетельствует о размыкании цепи при достижении заданной температуры. Если сопротивление остается низким при нагреве, терморегулятор неисправен и не выполняет свою функцию отключения нагрева.

При измерении мультиметр должен быть установлен в режим измерения сопротивления или прозвонки, в зависимости от модели. Рекомендуется использовать звуковой режим для быстрого выявления разрыва цепи. Все замеры следует выполнять при отключенном питании утюга, чтобы избежать повреждений мультиметра и получения неверных данных.

Если сопротивление в холодном состоянии значительно отличается от нормы (например, более 10 Ом), это указывает на внутренние повреждения или окисление контактов. В таком случае терморегулятор требует замены.

Важно провести несколько замеров с интервалом, фиксируя изменения сопротивления при постепенном нагреве терморегулятора. Нестабильные или хаотичные показатели свидетельствуют о ненадежности элемента и необходимости его замены.

Сборка утюга и рекомендации по повторной проверке

Перед сборкой убедитесь, что терморегулятор и все контакты чисты и сухи. Поврежденные провода или окисленные клеммы требуют замены или очистки с помощью спирта и мягкой щетки.

Устанавливайте терморегулятор на штатное место, аккуратно фиксируя крепежные элементы без излишнего усилия, чтобы избежать деформации корпуса и нарушений контактов.

Подключите провода согласно схеме, проверяя правильность расположения каждого контакта. Неправильное подключение может вызвать неисправность или короткое замыкание.

После сборки закрепите корпус утюга, контролируя равномерность прилегания всех частей без зазоров. Используйте отвертку с подходящим размером, чтобы избежать повреждений крепежа.

Рекомендуется повторно проверить терморегулятор мультиметром в собранном состоянии. Для этого отключите утюг от сети, подключите мультиметр в режим измерения сопротивления или прозвонки, затем включите устройство и наблюдайте за изменениями показаний при нагреве.

Если терморегулятор функционирует корректно, сопротивление должно изменяться в соответствии с рабочей температурой, а контакты замыкаться и размыкаться без скачков и нестабильности.

При обнаружении отклонений повторите диагностику с разбором корпуса, уделяя внимание контактам и механическим элементам терморегулятора.

Регулярная проверка после сборки позволяет выявить скрытые дефекты и предотвратить повторный выход утюга из строя.

Вопрос-ответ:

Как определить, что терморегулятор утюга нуждается в замене после проверки мультиметром duwi m830b?

Если мультиметр показывает отсутствие проводимости между контактами при холодном состоянии и постоянное сопротивление при нагреве, это говорит о неисправности терморегулятора. Также характерны резкие скачки сопротивления или отсутствие его изменения при изменении температуры. Такие результаты указывают на сбой в работе и необходимость замены детали.

Какие настройки мультиметра duwi m830b нужно использовать для проверки терморегулятора утюга?

Для измерения сопротивления следует перевести мультиметр в режим омметра. Важно выбрать диапазон, покрывающий предполагаемые значения сопротивления терморегулятора, обычно в пределах от нескольких ом до нескольких сотен ом. Для проверки цепи на замыкание можно использовать режим прозвонки, который упростит диагностику контактов.

Как провести проверку терморегулятора, если он установлен внутри утюга и доступ к контактам ограничен?

Для доступа к терморегулятору необходимо аккуратно разобрать корпус утюга, отключив устройство от сети и убедившись в его полном остывании. Затем следует снять крышку или панель, закрывающую терморегулятор, стараясь не повредить крепления и провода. После этого можно подсоединить щупы мультиметра к контактам терморегулятора для измерений.

Можно ли проверить терморегулятор без его извлечения из утюга с помощью мультиметра duwi m830b?

В некоторых случаях возможно проверить терморегулятор, не вынимая его, если контакты доступны после частичного снятия корпуса. Однако измерения могут быть менее точными из-за возможных параллельных цепей и других элементов. Рекомендуется все же обеспечить полный доступ для более достоверных результатов.

Почему мультиметр показывает постоянное сопротивление на терморегуляторе при разных температурных режимах?

Если сопротивление не меняется при изменении температуры, скорее всего, терморегулятор неисправен и не реагирует на нагрев. Здоровый терморегулятор должен изменять сопротивление или переключать цепь при достижении определённой температуры, обеспечивая контроль нагрева. Отсутствие такой реакции указывает на сбой.

Как правильно подключить мультиметр Duwi M830B для проверки терморегулятора утюга?

Для проверки терморегулятора утюга мультиметром Duwi M830B нужно установить прибор в режим измерения сопротивления (Ом). Перед началом убедитесь, что утюг отключен от сети и охлажден. Снимите корпус или крышку утюга, чтобы получить доступ к терморегулятору. Далее подключите щупы мультиметра к выводам терморегулятора. На холодном элементе мультиметр должен показывать определённое сопротивление, характерное для данного типа терморегулятора. Если сопротивление слишком высокое или отсутствует, вероятно, деталь неисправна.
