Матовость стекла может возникать в результате кислотного травления, пескоструйной обработки, химического осаждения или механического износа. Такие дефекты не только ухудшают внешний вид изделия, но и снижают его светопропускание. В некоторых случаях допустимо частичное или полное восстановление прозрачности при помощи шлифовки, полировки или химической обработки.
При локальных матовых участках можно применять пасты на основе оксида церия, рассчитанные на восстановление оптических поверхностей. Такие составы наносятся вручную с использованием фетрового круга или микрофибры, обеспечивая постепенное снятие повреждённого слоя. Для более равномерной обработки больших площадей используют машинную полировку с контролем температуры и давления.
Если стекло подверглось глубокому травлению, механическое восстановление может быть неэффективным. В таких случаях целесообразно применять гелеобразные соединения на основе плавиковой кислоты или фтористоводородных смесей. Они частично растворяют матовую пленку, сохраняя целостность основного материала. Работа с такими веществами требует строгого соблюдения техники безопасности и наличия защитного оборудования.
Для профилактики повторного помутнения рекомендуется нанесение защитных покрытий на полированную поверхность. Это может быть гидрофобная пленка или специальный лак, уменьшающий микроповреждения и контакт с агрессивной средой. Выбор метода зависит от характера повреждения, назначения стеклянного изделия и условий его эксплуатации.

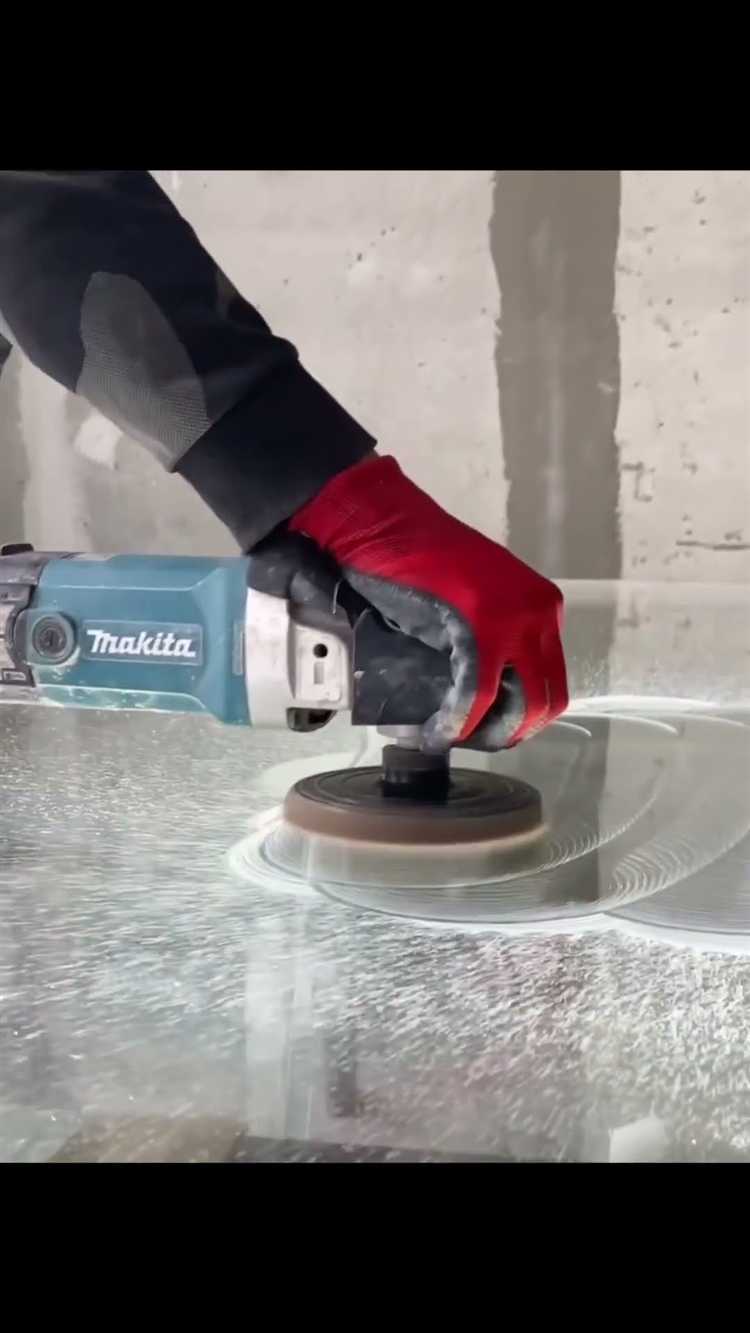

Удаление матовости с помощью полировки оксидом церия
Оксид церия (CeO₂) представляет собой мелкодисперсный абразив, применяемый для восстановления прозрачности стеклянных поверхностей. Он используется в виде суспензии, смешанной с дистиллированной водой до консистенции жидкой пасты. Для работы требуется полировальный круг из фетра или микрофибры, закреплённый на роторной машинке с регулируемой скоростью вращения (до 1000 об/мин).
Перед полировкой необходимо тщательно очистить стекло от пыли и жирных следов. Рабочую поверхность следует слегка увлажнить, чтобы избежать перегрева. Наносить суспензию оксида церия нужно равномерно, без избыточного количества, чтобы не нарушить оптические свойства стекла. Полировка ведётся круговыми движениями с умеренным нажимом, без остановок в одной точке, чтобы исключить перегрев и деформацию.
Время обработки зависит от степени матовости. При слабом помутнении может быть достаточно 10–15 минут, при более глубоком – до 30 минут и более, с перерывами на охлаждение. Остатки пасты смываются водой без использования агрессивных средств. После завершения полировки стекло необходимо насухо протереть чистой салфеткой без ворса.
Оксид церия не подходит для стекла с защитными или декоративными покрытиями, так как может повредить их структуру. Также не рекомендуется использовать его на ламинированных и закалённых стёклах без предварительной проверки на малозаметном участке. При соблюдении техники безопасности и использовании качественного абразива полировка этим способом позволяет добиться выраженного восстановления прозрачности без замены стеклянного элемента.
Использование кислотных составов для восстановления прозрачности стекла
Кислотные составы применяются для удаления кальциевых и силикатных отложений, вызывающих матовость стеклянной поверхности. На практике чаще всего используются растворы на основе плавиковой (фтористоводородной) и серной кислот, которые способны разъедать верхний повреждённый слой стекла, восстанавливая его оптические свойства.
Перед обработкой стекло очищается от пыли и жировых загрязнений с использованием этанола или изопропанола. Нанесение кислотного раствора осуществляется с помощью кислотоустойчивой кисти или резинового шпателя. Контактное время подбирается индивидуально, но обычно не превышает 3–5 минут. Длительный контакт может привести к образованию травления и ухудшению прозрачности.
Раствор плавиковой кислоты (HF) применяют в концентрации не выше 5–6%. При этом требуется строгое соблюдение мер безопасности: использование защитных очков, перчаток и респиратора. Работы проводятся исключительно в проветриваемом помещении или под вытяжкой.
По завершении обработки стекло тщательно промывается дистиллированной водой и нейтрализуется слабым раствором соды. Поверхность вытирается безворсовой салфеткой и просушивается при комнатной температуре.
Составы на основе серной кислоты менее агрессивны и могут использоваться для удаления солевых налётов на оконном и техническом стекле. Обычно применяют раствор концентрацией 10–15% с добавлением небольшого количества пероксида водорода для усиления действия.
Применение кислотных составов требует точности в дозировке и времени экспозиции. Результат зависит от степени матовости и состава стекла. Метод не рекомендуется для декоративных и многослойных стеклопакетов, так как возможны необратимые повреждения.
Применение абразивных паст и шлифовальных кругов
Удаление матовости с поверхности стекла с помощью абразивных паст и шлифовальных кругов применяется при неглубоких повреждениях, вызванных механическим воздействием, загрязнениями или воздействием щелочных и кислотных соединений. Метод позволяет восстановить оптическую прозрачность при условии правильного подбора абразивного состава и режима обработки.
Абразивные пасты содержат тонкодисперсные частицы оксида алюминия, карбида кремния или других твердых материалов с размером зерна от 1 до 10 микрон. Для удаления матовости чаще всего используют пасты зернистостью P1000–P3000, в зависимости от степени повреждения стекла.
Шлифовка осуществляется с помощью ручных или машинных кругов:
- Войлочные круги – используются совместно с пастами мелкой зернистости для финишной обработки.
- Поролоновые круги – равномерно распределяют пасту по поверхности, подходят для предварительной шлифовки.
- Фетровые круги – применяются на завершающем этапе для устранения микроцарапин.
Рекомендуемая последовательность действий:
- Очистить стекло от пыли и жирных загрязнений.
- Нанести небольшое количество абразивной пасты на рабочую зону.
- Произвести обработку круговыми движениями с легким нажимом в течение 3–5 минут.
- Оценить результат, при необходимости повторить обработку с более мелким зерном.
- Удалить остатки пасты чистой влажной салфеткой.
Следует избегать перегрева стекла при машинной полировке – перегрев может привести к появлению новых дефектов. Оптимальная скорость вращения круга – до 1500 об/мин. При использовании нескольких абразивных паст переход к более мелкой фракции должен сопровождаться заменой круга во избежание переноса частиц более грубого зерна.
Удаление матовости с автомобильных стекол и фар
Матовость на лобовом стекле, боковых окнах и фарах автомобиля ухудшает видимость и снижает безопасность. Причинами помутнения могут быть микроскопические царапины, отложения загрязнений, окисление пластика (в случае фар) и воздействие химических реагентов.
Для восстановления прозрачности стекол применяются абразивные пасты с мелкодисперсным наполнителем (например, с частицами оксида церия). Полировка проводится вручную или с использованием полировальной машины на малых оборотах. Обрабатываемая поверхность предварительно очищается от пыли и обезжиривается. Важно следить за равномерным распределением пасты и не допускать перегрева стекла в процессе обработки.
Фары из поликарбоната требуют иного подхода. Сначала снимается верхний окисленный слой с помощью абразивных листов (зернистость от P800 до P3000, поэтапно), затем поверхность полируется пастой с оксидом алюминия или аналогичным составом. После завершения работы наносится защитный лак или ультрафиолетовая плёнка, предотвращающая повторное помутнение.
Использование кислотных составов для автомобильных стёкол не рекомендуется из-за риска повреждения поверхностного слоя и герметиков. Также следует избегать агрессивной шлифовки – она может привести к искажению оптики фар и появлению линзовых эффектов на стекле.
При наличии глубоких повреждений или сильной деградации пластиковых фар экономически целесообразнее заменить деталь, особенно если восстановление не обеспечивает достаточной светопропускной способности.
Риски повреждения стекла при самостоятельной обработке
Самостоятельное удаление матовости с поверхности стекла связано с высокой вероятностью повреждений, особенно при использовании абразивных материалов или химических составов без контроля глубины воздействия. Нарушение толщины стекла на микроскопическом уровне может привести к внутренним напряжениям и последующему растрескиванию при температурных перепадах.
При механической полировке без точного соблюдения скорости вращения и усилия нажатия часто возникают риски перегрева поверхности. Это вызывает локальные деформации, ухудшает оптические свойства и может привести к появлению микротрещин. Особенно уязвимы автомобильные стекла с триплекс-структурой и стеклопакеты, где повреждение одного слоя влияет на всю конструкцию.
Использование кислотных составов в домашних условиях без измерения концентрации и времени воздействия может привести к необратимому травлению поверхности. На стекле остаются участки с неоднородной прозрачностью, которые невозможно восстановить полировкой. Поверхностные дефекты дополнительно увеличивают склонность к загрязнению и ухудшают видимость при освещении.
Особую опасность представляют попытки снять матовость с закалённого стекла. В результате локального механического или химического воздействия возможно разрушение всего полотна из-за внутреннего напряжения, сформированного при термообработке. Такие случаи нередко приводят к полному разрушению изделия в момент обработки или позже – при эксплуатации.
Чтобы избежать описанных рисков, рекомендуется использовать нейтральные средства с проверенной совместимостью, исключить самодельные растворы и избегать использования высокооборотистого инструмента без системы охлаждения. Важно заранее определить тип стекла и его защитные покрытия, чтобы выбрать допустимую технологию обработки.

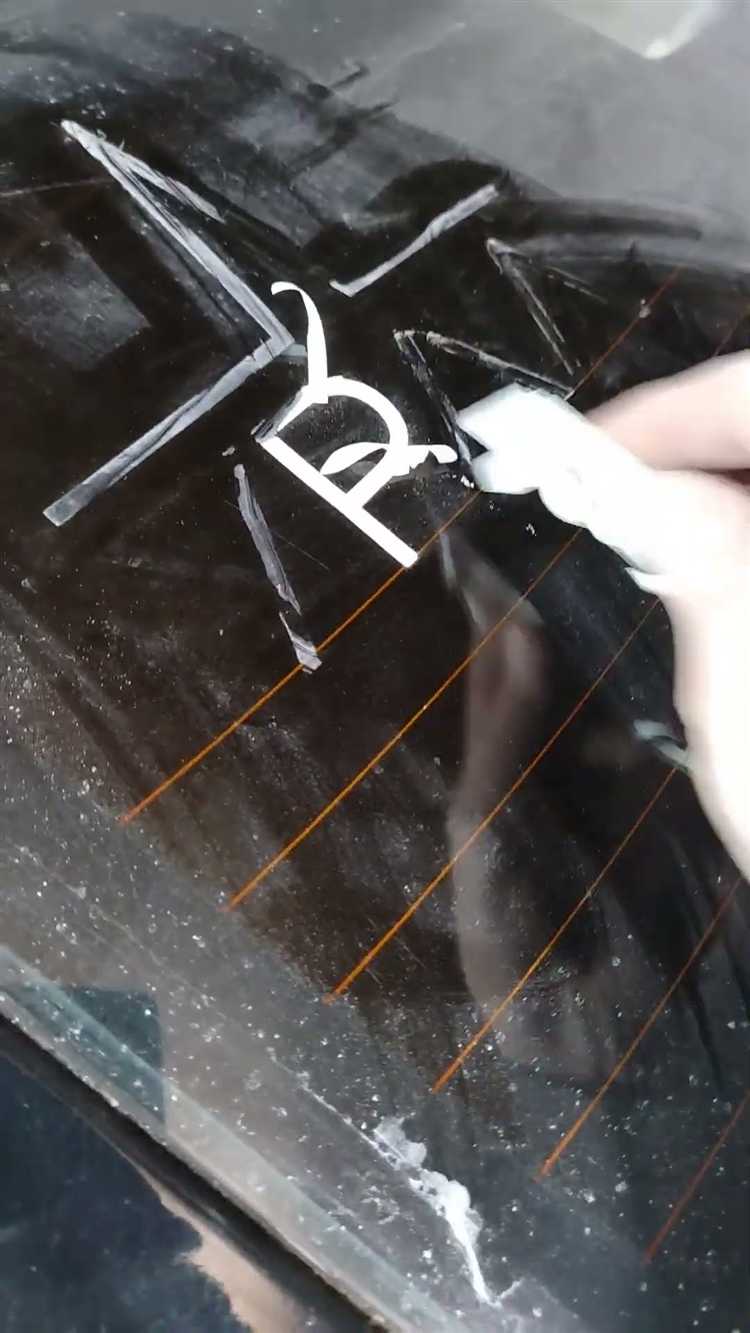

Когда лучше заменить стекло вместо удаления матовости
Замена стекла целесообразна при глубоком повреждении поверхности, когда матовость сопровождается трещинами, сколами или потерей механической прочности. Если толщина матового слоя превышает 0,5 мм, шлифовка и полировка могут значительно ослабить стекло, что повышает риск разрушения.
При сильном окислении или химическом воздействии, когда поверхность стекла покрыта устойчивыми к удалению мутными пятнами, восстановление прозрачности методами очистки и полировки становится малоэффективным. В таких случаях замена сохранит эксплуатационные характеристики.
Автомобильные и архитектурные стекла с критическими требованиями к безопасности, например, лобовые или закалённые стекла, лучше заменить, если матовость снижает видимость или нарушает прочность. Ремонт влечёт риск ухудшения характеристик и нарушает заводские гарантии.
Если стоимость и трудозатраты на удаление матовости приближаются к цене нового стекла, особенно при использовании профессионального оборудования, рациональнее провести замену. Это исключит повторные работы и обеспечит долговременный результат.
Вопрос-ответ:
Почему появляется матовость на стекле и можно ли её удалить без замены?
Матовость на стекле возникает из-за повреждения верхнего слоя — царапин, микротрещин, а также воздействия химических веществ или воды с высоким содержанием минералов. В некоторых случаях поверхность становится шероховатой и теряет прозрачность. Удалить матовость возможно, если повреждения не глубокие. Для этого применяют механическую полировку, абразивные пасты или специализированные химические составы. Если же матовость вызвана глубокими трещинами или сильным химическим повреждением, то восстановить прозрачность без замены стекла затруднительно.
Какие методы подходят для удаления матовости с автомобильных стекол и фар?
Для автомобильных стекол и фар часто используют полировку с применением абразивных паст или полировочных составов на основе оксида церия. Этот метод помогает сгладить микроповреждения и вернуть прозрачность. Перед полировкой рекомендуется тщательно очистить поверхность, чтобы избежать дополнительных царапин. Для фар часто применяют комплекты для восстановления, которые включают шлифовальные диски и защитные покрытия. После процедуры желательно нанести защитный слой, чтобы замедлить повторное появление матовости.
Какие риски связаны с самостоятельным удалением матовости со стекла?
Самостоятельная обработка стекла без опыта может привести к ухудшению состояния поверхности. Неправильный выбор абразива или чрезмерное давление во время шлифовки способно вызвать новые царапины, трещины и даже разрушение стекла. Использование неподходящих химических средств способно вызвать изменение цвета или дополнительное повреждение. Кроме того, без специализированного оборудования сложно достичь равномерного результата, что приводит к неравномерной прозрачности и пятнам. Лучше тщательно изучить инструкцию или обратиться к специалистам.
Когда замена стекла предпочтительнее удаления матовости?
Замена стекла рекомендуются в случаях, если повреждения глубокие, с многочисленными трещинами или сколами, которые невозможно исправить полировкой. Также, если матовость сопровождается изменением структуры, например, расслоением или мутным налётом внутри, удаление поверхностных дефектов не даст результата. Важным фактором является безопасность: в случае ухудшения прочности стекла восстановление нецелесообразно. Кроме того, замена оправдана, когда стоимость реставрации близка к цене нового стекла.
Какие средства и инструменты подходят для безопасного удаления матовости на стекле в домашних условиях?
Для работы в домашних условиях подойдут мелкозернистые абразивные пасты, мягкие полировочные круги и специальная полировальная паста с оксидом церия. Необходимо также иметь дрель или роторную машинку с регулировкой скорости, чтобы не перегреть стекло и не повредить его. Перед полировкой важно тщательно очистить поверхность от грязи и пыли. Во время работы рекомендуется использовать защитные перчатки и очки. При обработке небольших участков стоит применять ватные или мягкие тканевые круги вручную. После полировки поверхность нужно протереть безворсовой тканью и нанести защитное средство, чтобы снизить риск повторного помутнения.
Загрузка...
