Компрессометр – это диагностический прибор, с помощью которого можно измерить давление в цилиндрах двигателя внутреннего сгорания. Этот параметр напрямую отражает степень износа ЦПГ, состояние клапанного механизма и герметичность поршневых колец. Выбор подходящего компрессометра зависит от типа двигателя, особенностей конструкции головки блока и целей измерения.
Для бензиновых моторов чаще всего применяются компрессометры с резьбовым или резиновым наконечником, рассчитанные на диапазон от 0 до 20–25 бар. При диагностике дизельных двигателей используются модели с более высоким пределом измерений – до 60–70 бар, усиленной конструкцией корпуса и прочным шлангом высокого давления. Также важен тип соединения: резьбовые адаптеры предпочтительны для более точного считывания показаний.
Выбирая прибор, стоит учитывать наличие шкалы в нужных единицах измерения (бар, psi, кгс/см²), тип крепления адаптера (резьба, конус, быстросъём), длину гибкого шланга и наличие сменных насадок. Не менее важна точность прибора: для бытового использования допустима погрешность до 5%, в профессиональной диагностике – не более 2%.
Надёжность производителя и наличие сервисной поддержки также играют роль. Модели от брендов JTC, Licota, Jonnesway, FORCE показывают стабильные результаты и совместимы с широким спектром двигателей. При регулярной эксплуатации в мастерской стоит выбирать устройства с антивибрационным корпусом и разборным манометром для обслуживания.
Какие типы компрессометров применяются для бензиновых и дизельных двигателей
Компрессометры делятся на типы в зависимости от типа двигателя и конструкции измерительного узла. Основные различия касаются диапазона измерения давления, способа подключения и типа манометра.
Для бензиновых двигателей применяются компрессометры с диапазоном измерения до 20 бар. Они оснащаются резьбовыми или резиновыми наконечниками, которые вставляются в отверстие свечи зажигания. Часто используются устройства с гибким шлангом и встроенным обратным клапаном для фиксации пикового значения давления.
Для дизельных двигателей требуются компрессометры с рабочим диапазоном до 60 бар, поскольку степень сжатия у таких моторов существенно выше. Конструкция включает усиленный корпус и резьбовое соединение для установки вместо форсунки или свечи накаливания. Такие модели требуют использования специальных адаптеров, подходящих к конкретному типу двигателя.
- Компрессометры с гибким шлангом – удобны для бензиновых моторов с затруднённым доступом к свечам. Обеспечивают плотное прилегание и точные замеры.
- Модели с жёсткой трубкой – подходят для простых конфигураций, часто используются в сервисах для быстрого тестирования бензиновых двигателей.
- Цифровые компрессометры – обеспечивают более высокую точность, подходят для обоих типов двигателей при условии соответствующего адаптера. Оснащены функцией памяти и сброса измерений.
- Механические компрессометры – традиционное решение, чаще всего используются при диагностике бензиновых двигателей. Надёжны, но уступают цифровым в удобстве считывания данных.
Для дизельных двигателей необходимо выбирать только те модели, которые рассчитаны на высокое давление и имеют соответствующие адаптеры. Применение бензинового компрессометра в таких случаях приведёт к некорректным результатам и риску повреждения прибора.
Подходящий диапазон измерения давления для разных двигателей
Для бензиновых двигателей нормальное давление в цилиндрах обычно находится в пределах от 10 до 14 бар. Компрессометр, предназначенный для таких моторов, должен иметь шкалу минимум до 16 бар, чтобы исключить ошибку при считывании данных и обеспечить запас при возможных модификациях или использовании в турбированных системах.
Атмосферные бензиновые двигатели без наддува чаще всего показывают давление в диапазоне 10–12 бар, в то время как турбированные могут достигать значений 13–14 бар. Для точного контроля состояния цилиндро-поршневой группы необходимо выбирать прибор с минимальным шагом делений не более 0,5 бар.
Дизельные двигатели характеризуются значительно более высоким давлением сжатия – от 24 до 32 бар в зависимости от конструкции и степени износа. Для них необходим компрессометр с максимальной шкалой не менее 40 бар. Модели с шагом деления 1 бар позволяют считывать показания без существенной потери точности, учитывая большой диапазон значений.
Выбор прибора с заведомо завышенным пределом шкалы, например 60 бар для дизельных моторов, снижает точность считывания и нецелесообразен в большинстве бытовых случаев. Оптимальным является диапазон шкалы, превышающий предполагаемое максимальное давление на 20–25%.
Для универсального применения в автосервисе, обслуживающем как бензиновые, так и дизельные автомобили, рекомендуется приобретать два разных компрессометра или комбинированную модель со сменными манометрами, обеспечивающими необходимую точность в соответствующих диапазонах.
Разъёмы и переходники: на что обратить внимание при подборе комплекта
Совместимость разъёмов компрессометра с резьбами свечных отверстий двигателя – критически важный параметр. Бензиновые двигатели чаще всего имеют резьбы M14×1.25 или M18×1.5. Для проверки таких моторов необходимы соответствующие переходники. Если двигатель оборудован свечами с резьбой M10×1.0 (часто встречается в мотоциклетных или малолитражных двигателях), потребуется переходник меньшего диаметра.
Для дизельных двигателей используются форсуночные отверстия, и здесь компрессометры должны быть укомплектованы специальными длинными адаптерами с резьбой и уплотнением, подходящими под конкретную модель двигателя. Например, для двигателей HPI или Common Rail могут потребоваться переходники с резьбой M20×1.5 или M22×1.5 с уплотнительным конусом.
Обрати внимание на тип соединения между переходниками и шлангом компрессометра. Резьбовое соединение обеспечивает надёжность, но требует точного позиционирования и затяжки. Быстросъёмные разъёмы экономят время, однако менее универсальны и часто несовместимы между разными производителями. Желательно выбирать комплект, в котором предусмотрены оба типа соединений.
Длина гибкого шланга также имеет значение. Для труднодоступных свечных колодцев (например, на V-образных двигателях) желательно наличие удлинённого шланга не менее 300 мм. При этом важно, чтобы соединение шланга с адаптером не мешало вворачиванию в колодец и не упиралось в стенки.
Дополнительное внимание стоит уделить качеству уплотнительных элементов – резиновых колец или медных шайб. Их износ или плохая посадка приведёт к утечке давления и искажению результата измерения. Комплекты профессионального уровня часто содержат запасные уплотнения, что повышает надёжность эксплуатации.
Особенности конструкции: поршневой, мембранный или электронный вариант
Поршневой компрессометр основан на перемещении плунжера внутри цилиндра. Давление создаёт сопротивление движению поршня, и стрелка манометра фиксирует значение. Такие приборы устойчивы к вибрациям, не требуют питания и хорошо работают в условиях повышенной запылённости. Однако они подвержены износу уплотнений, что сказывается на точности через длительное время эксплуатации.
Мембранный тип применяет эластичную перегородку, прогибающуюся под давлением. Преимущество – минимум подвижных деталей, что снижает риск поломки и упрощает обслуживание. Мембранные устройства точнее в холодную погоду, так как не требуют прогрева. Минус – чувствительность к агрессивным средам и ограниченный рабочий диапазон по сравнению с поршневыми аналогами.
Для частных пользователей с бензиновыми моторами подойдут простые поршневые модели. При работе с дизелями, особенно с высоким давлением, предпочтение стоит отдать электронным приборам. Мембранные варианты целесообразны в условиях низких температур и при работе с загрязнённой средой, где требуется минимальное вмешательство в механизм прибора.

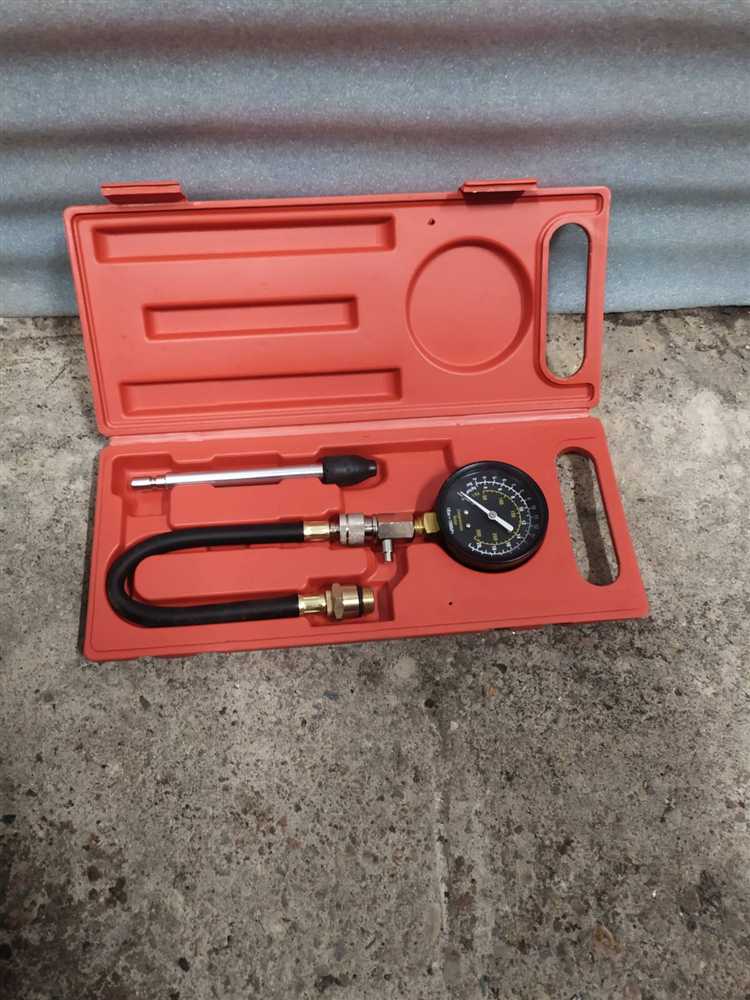

Совместимость компрессометра с резьбой свечных отверстий
При выборе компрессометра ключевое значение имеет соответствие его адаптера резьбе свечных отверстий двигателя. Наиболее распространённые размеры резьб – M10×1.0, M12×1.25, M14×1.25 и M18×1.5. Конкретный тип зависит от конструкции головки блока цилиндров и года выпуска двигателя.
Двигатели мотоциклов и некоторых малолитражных авто, например, часто используют резьбу M10 или M12. Большинство бензиновых двигателей легковых автомобилей оснащены отверстиями под резьбу M14×1.25. Дизельные двигатели, особенно старых моделей, могут иметь отверстия под резьбу M18×1.5. Поэтому при выборе важно заранее определить точный размер и шаг резьбы на конкретном двигателе.
Переходники в комплекте компрессометра должны плотно и без усилия входить в свечное отверстие. Недопустимо использование неподходящего переходника – это может привести к повреждению резьбы в ГБЦ или искажению результатов измерения. Резьба должна быть точно нарезана и без зазоров прилегать к посадочной поверхности.
Оптимальный выбор – компрессометр с набором сменных адаптеров, перекрывающим распространённые варианты резьб. Некоторые модели включают гибкие шланги с резьбовыми наконечниками и набор твёрдых насадок для труднодоступных свечных колодцев. Наличие быстросъёмного соединения между шлангом и адаптером облегчает смену переходников при работе с несколькими типами двигателей.
Перед покупкой стоит уточнить в технической документации автомобиля, какой именно резьбовой стандарт используется. Это исключит риск несовместимости и обеспечит точность диагностики компрессии без повреждений.
На что указывает погрешность измерений и как выбрать точный прибор
Погрешность компрессометра отражает максимально допустимое отклонение результата от реального значения давления в цилиндре двигателя. Обычно точность указывается в процентах от максимального диапазона измерений, например, ±2% при максимуме 30 кгс/см² означает возможное отклонение до 0,6 кгс/см².
Для диагностики состояния двигателя критично выбирать прибор с погрешностью не более ±1–2%, особенно при проверке бензиновых двигателей с компрессией в диапазоне 10–15 кгс/см². Большие ошибки затрудняют выявление мелких проблем, таких как незначительный износ поршневых колец или клапанов.
Точные компрессометры чаще всего имеют прецизионные датчики давления с металлическими мембранами и качественные манометры с высококлассной шкалой. Электронные модели с цифровым дисплеем обеспечивают более стабильные показания, минимизируя субъективный фактор считывания.
При выборе прибора обращайте внимание на производителя и наличие сертификатов калибровки. Надёжные бренды предоставляют документацию с указанием реальной погрешности, что исключает сюрпризы при эксплуатации.
Рекомендуется выбирать компрессометры с запасом диапазона измерений минимум на 20% выше максимального давления двигателя. Это снижает влияние погрешности в верхнем диапазоне и улучшает стабильность показаний.
Важен и материал корпуса: металлические модели обеспечивают стабильность и долговечность, что снижает дрейф показаний при регулярной эксплуатации и воздействии температур.
При регулярном использовании компрессометр требует периодической поверки или калибровки. Отсутствие этого приводит к накоплению ошибок, даже если прибор изначально был точным.
Вопрос-ответ:
Какие типы компрессометров лучше подходят для проверки бензиновых и дизельных двигателей?
Для бензиновых двигателей чаще выбирают компрессометры с поршневым механизмом или мембранные варианты с высокой точностью измерения. Для дизельных двигателей обычно предпочтительнее приборы, способные измерять более высокие давления — поршневые или электронные модели с расширенным диапазоном. Мембранные компрессометры подходят для быстрой диагностики, но для точных замеров на дизеле стоит обратить внимание на прочные поршневые приборы с усиленной конструкцией.
Как определить, подходит ли компрессометр к резьбе свечного отверстия моего автомобиля?
Резьба свечных отверстий может иметь разный диаметр и шаг в зависимости от марки и модели двигателя. Перед покупкой компрессометра важно проверить техническую документацию автомобиля и сравнить параметры с характеристиками переходников в комплекте прибора. Если стандартные переходники не подходят, есть возможность приобрести адаптеры под нужную резьбу. Использование неподходящего соединения приведёт к потере герметичности и неточным показаниям.
На что указывает погрешность измерений компрессометра и как она влияет на выбор прибора?
Погрешность измерений — это величина, отражающая отклонение показаний прибора от истинного значения давления. Маленькая погрешность (например, ±1–2%) означает более точные замеры, что важно при диагностике состояния цилиндров и поршневых колец. Если погрешность высокая, результаты могут ввести в заблуждение, особенно при сравнении значений между цилиндрами. При выборе стоит ориентироваться на компрессометры с минимальной заявленной погрешностью и стабильной работой механизма.
Какой диапазон измерения давления лучше выбрать для диагностики разных типов двигателей?
Для легковых бензиновых двигателей обычно достаточно диапазона от 0 до 20 атмосфер, поскольку максимальное давление сжатия редко превышает этот предел. Для дизельных моторов требуется более широкий диапазон — до 50 атмосфер и выше, так как давление там значительно выше. Если компрессометр рассчитан на слишком малый диапазон, возможен выход стрелки за пределы шкалы, а большой запас диапазона может снижать точность на низких значениях. Поэтому важно выбирать прибор, соответствующий предполагаемым рабочим параметрам двигателя.
