Как выставить метки грм хонда аккорд k20a

Двигатель K20A устанавливался на различные модели Honda Accord, включая европейские и японские версии. Это рядный четырёхцилиндровый мотор с цепным приводом ГРМ и системой изменения фаз газораспределения VTEC. Правильная установка меток газораспределительного механизма критична для стабильной работы двигателя, особенно при выполнении замены цепи, натяжителя или балансирных валов.

Перед началом работ необходимо установить поршень первого цилиндра в положение верхней мёртвой точки (ВМТ) на такте сжатия. Для этого используется метка на шкиве коленчатого вала, совмещаемая с указателем на крышке масляного насоса. При этом звёздочка распредвала должна быть ориентирована так, чтобы метки IN и EX совпадали с верхним краем головки блока цилиндров в горизонтальной плоскости.

Цепь ГРМ на K20A имеет два типа звеньев: обычные и маркированные. Цветные звенья должны совпадать с метками на звёздочках коленвала, распредвала и балансирного вала. Нарушение порядка установки может привести к нестабильной работе двигателя, повышенному расходу топлива и риску повреждения клапанного механизма.

Натяжитель цепи устанавливается после выставления всех меток и установки цепи на место. Он автоматически выбирает необходимое натяжение при первом провороте коленчатого вала. После установки рекомендуется выполнить два оборота коленвала по часовой стрелке и проверить совпадение всех меток, чтобы убедиться в корректности сборки.

Подготовка двигателя и разборка защитных кожухов ГРМ

Остановите двигатель, установите автомобиль на ровной поверхности и затяните стояночный тормоз. Отключите клемму «минус» от аккумулятора. Дождитесь полного остывания двигателя перед началом работ.

Снимите правое переднее колесо и пластиковый подкрылок, чтобы получить доступ к шкиву коленчатого вала. Установите опору под двигатель и демонтируйте правую опору двигателя для свободного доступа к верхней части ГРМ.

Снимите верхнюю пластиковую крышку ГРМ, отвинтив болты крепления на головке блока цилиндров. Для доступа к нижней части ремня необходимо демонтировать ремень навесного оборудования, ослабив натяжной ролик. После этого аккуратно снимите нижний защитный кожух, предварительно открутив все болты крепления.

Проверьте чистоту вокруг снятых элементов. Остатки масла, пыль или мусор могут повлиять на точность выставления меток. При необходимости очистите поверхности сжатым воздухом или безворсовой салфеткой.

Выставление коленчатого вала в верхнюю мертвую точку

Поверните коленчатый вал за центральный болт шкива по часовой стрелке, используя вороток с головкой на 19 мм. Вращение должно быть плавным, без рывков. Следите за метками на шкиве и крышке переднего сальника. На заводском шкиве имеется гравированная риска, соответствующая положению ВМТ.

Совместите эту риску с фиксированной меткой на корпусе двигателя. Метка расположена на кожухе переднего сальника и выглядит как треугольный выступ. В этот момент оба кулачка распредвала впускных клапанов первого цилиндра должны быть направлены вверх под углом, указывая, что оба клапана закрыты.

Для контроля правильности положения можно снять крышку клапанов и визуально убедиться, что кулачки первого цилиндра не давят на рокеры. При этом плоскость кулачков будет ориентирована примерно под углом 10–11 часов по часовой стрелке. Это подтверждает нахождение поршня в ВМТ на такте сжатия.

Не допускается выставление ВМТ по второй или третьей метке на шкиве – они предназначены для установки момента зажигания и диагностики, а не для ГРМ. После совмещения меток проверьте отсутствие люфта и зафиксируйте положение коленвала.

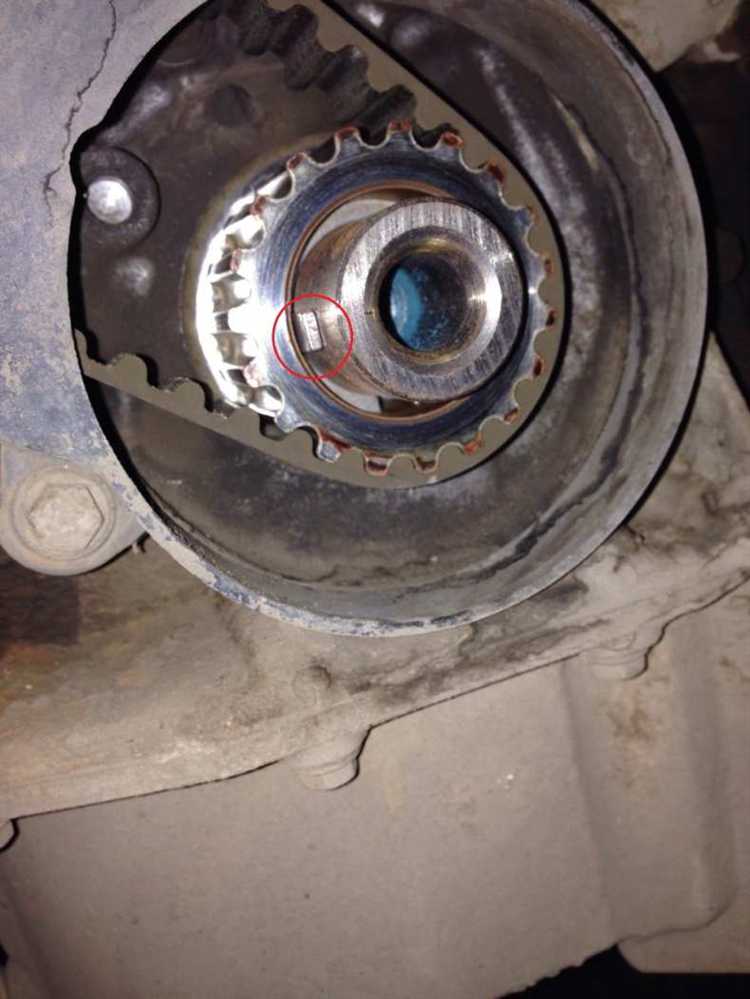

Ориентиры и метки на шестерне коленвала

На двигателе Honda K20A шестерня коленчатого вала имеет чёткие метки, необходимые для точной установки фаз газораспределения. Основная метка выполнена в виде короткой насечки или линии на наружной поверхности зубчатого венца шестерни. Она предназначена для совмещения с отливом на корпусе масляного насоса или передней крышке блока цилиндров.

Перед установкой ремня ГРМ необходимо убедиться, что:

• Поршень первого цилиндра установлен в положение ВМТ (верхней мёртвой точки) такта сжатия;
• Метка на шестерне коленвала совмещена с литым указателем, расположенным примерно на уровне 1–2 часов относительно оси шкива;
• Шпонка коленвала ориентирована строго вверх, примерно на 12 часов – это дополнительный ориентир, указывающий на корректное положение вала;
• Шестерня установлена без перекосов и не имеет люфта относительно шпонки.

Для точной фиксации рекомендуется использовать торцевую головку на болт шкива коленвала и проворачивать вал по часовой стрелке, наблюдая совмещение метки и литого выступа. При малейшем отклонении установка ГРМ будет некорректной, что может привести к сбоям в работе двигателя или повреждению клапанного механизма.

Также важно учитывать, что на некоторых модификациях K20A возможны незначительные отличия в форме указателя на корпусе, но ориентация метки шестерни остаётся неизменной. При повторной сборке обязательно удаляй старые следы герметика и загрязнения с посадочных поверхностей.

Совмещение меток на распредвалах с головкой блока

Для правильной установки фаз газораспределения необходимо точно совместить установочные метки на шестернях распредвалов с контрольными метками на поверхности головки блока цилиндров. На двигателе K20A используется два распредвала: впускной и выпускной, каждый из которых имеет отдельную шестерню с нанесёнными метками.

На каждой шестерне распредвала имеется по одной продольной риске на внешнем торце. Эти риски должны располагаться строго горизонтально и находиться на одном уровне с поверхностью плоскости головки блока цилиндров. Совмещение выполняется при взгляде на двигатель спереди. Впускной вал – слева (по ходу автомобиля), выпускной – справа.

Риски должны быть направлены друг к другу и лежать на одной прямой линии. Это совмещение соответствует положению, при котором оба клапанных механизма находятся в положении перекрытия, а поршень первого цилиндра – в верхней мёртвой точке.

Важно: совмещение меток допускается только при правильно установленной метке на шкиве коленвала. Любое отклонение от совмещения приведёт к смещению фаз и возможному повреждению двигателя при запуске.

Для проверки точности совмещения рекомендуется использовать металлическую линейку или калибр: край инструмента должен касаться обеих рисок на шестернях и одновременно ложиться в уровень с торцом ГБЦ. При наличии отклонений необходимо скорректировать положение цепи на соответствующей шестерне, передвигая её на один зуб в нужную сторону.

При установке нового комплекта ГРМ или после демонтажа цепи совмещение следует повторно проверить вручную путём проворачивания коленвала на два полных оборота и последующего контроля всех меток.

Установка ремня ГРМ без смещения меток

Перед натяжением ремня проверьте совпадение всех установочных меток: на шестернях распредвалов – с плоскостью головки блока, на шестерне коленвала – с отливкой на блоке. Даже небольшое смещение приведёт к нарушению фаз газораспределения.

1. Убедитесь, что шестерни распредвалов не смещаются под действием пружин клапанного механизма. Для фиксации используйте специальный фиксатор или временно закрепите их струбциной с мягкими накладками.
2. Начинайте надевать ремень с шестерни коленвала, далее по ходу часовой стрелки: обводной ролик, впускной распредвал, выпускной распредвал, натяжной ролик.
3. Во время установки держите ремень максимально натянутым между участками. Особенно важно исключить провисание между коленвалом и впускным распредвалом – это участок без натяжения.
4. После установки ремня ослабьте фиксатор натяжного ролика, чтобы он автоматически выбрал необходимое натяжение. Убедитесь, что стрелка на эксцентрике совпадает с контрольным отверстием или меткой на корпусе.

После установки проверните коленвал вручную на два оборота по часовой стрелке, затем повторно проверьте совпадение всех меток. Если они сместились, снимите ремень и повторите установку. Смещение на один зуб уже критично и недопустимо.

Проверка натяжения ремня и работы натяжителя

Для контроля правильного натяжения ремня ГРМ на Хонде Аккорд K20A необходимо выполнить измерение прогиба ремня между натяжным роликом и коленвалом. Оптимальный прогиб при приложении усилия около 10 кг должен составлять 8–12 мм. Прогиб меньше этого значения указывает на чрезмерное натяжение, что приводит к повышенному износу ремня и роликов. Больший прогиб сигнализирует о недостаточном натяжении, что грозит перескоком ремня и сбросом меток.

Работа гидравлического натяжителя проверяется по следующим параметрам: после установки ремня при включённом двигателе или вручную вращаемом коленвале натяжитель должен обеспечивать равномерное натяжение без провисаний. Если натяжитель не держит давление, наблюдается вибрация ремня или он легко провисает, необходимо заменить натяжитель.

Для проверки натяжения удобно использовать динамометрический ключ с рычагом и линейку или специальный измеритель прогиба ремня. Ремень рекомендуется проверять в нескольких точках по длине для выявления локальных провисаний. При сомнениях в работоспособности натяжителя замену проводить в комплекте с ремнём и роликами для исключения последующих проблем.

Прокручивание коленвала вручную для повторной проверки

Перед началом прокрутки убедитесь, что свечи сняты для снижения сопротивления двигателя. Используйте ключ подходящего размера на шкиве коленвала. Поворачивайте коленвал медленно и плавно по часовой стрелке, избегая рывков и сильных усилий.

Прокрутите коленвал минимум на два полных оборота (720°), чтобы убедиться, что все метки ГРМ совпадают повторно. После каждого оборота останавливайтесь и проверяйте совмещение меток на шестернях распредвалов и коленвала.

Если метки не совпадают, не пытайтесь прокручивать коленвал против часовой стрелки, это может повредить натяжитель ремня и элементы ГРМ. В таком случае снимите ремень и проверьте правильность установки.

После успешного повторного совмещения меток отметьте их и зафиксируйте положение ремня, чтобы избежать смещения при дальнейшей сборке. Не используйте посторонние предметы для прокручивания коленвала – только специализированный инструмент.

Сборка компонентов и контроль запуска двигателя

После точного выставления меток ГРМ необходимо установить защитные кожухи ремня и закрепить их штатными болтами с моментом 8–10 Н·м. Особое внимание уделите правильной установке направляющих и натяжителя, чтобы избежать перекосов ремня.

Перед установкой катушек зажигания и форсунок убедитесь в отсутствии загрязнений и повреждений уплотнителей. Подключите электрические разъемы, контролируя плотность контактов.

Перед запуском двигателя выполните несколько оборотов коленчатого вала вручную с помощью головки на 19 мм для проверки свободного хода и отсутствия сторонних звуков. Это исключит вероятность повреждений внутренних деталей при первом пуске.

При первом запуске запустите двигатель на холостом ходу, контролируя давление масла и температуру охлаждающей жидкости. Убедитесь в отсутствии подтеков масла и топлива возле зоны установки ремня ГРМ и натяжителя.

Если двигатель работает нестабильно, выполните повторную проверку совпадения меток, корректировку натяжения ремня и при необходимости повторную прокрутку коленвала вручную.

После достижения стабильной работы двигателя произведите финальную затяжку всех креплений, включая крепеж головки блока и кожухов ГРМ, соблюдая рекомендованные моменты затяжки согласно сервисному мануалу Honda K20A.

Вопрос-ответ:

Как правильно выставить метки ГРМ на двигателе Honda Accord K20A без риска смещения ремня?

Для точной установки меток ГРМ сначала нужно установить коленчатый вал в положение верхней мёртвой точки (ВМТ) первого цилиндра, ориентируясь на метки на шестерне и корпусе двигателя. Затем выставляют распредвалы так, чтобы их метки совпали с метками на головке блока. Важно соблюдать последовательность: сначала закрепить распредвалы, потом натянуть ремень, следя, чтобы метки не сместились. Прокрутка вручную коленвала после установки позволяет проверить правильность установки. Любое смещение приведёт к нарушению фаз газораспределения и проблемам в работе мотора.

Какие инструменты и приспособления потребуются для точной установки меток на Honda K20A?

Для работы понадобится набор головок и ключей, моментный ключ, возможно, съемник для шкива коленвала. Также рекомендуется использовать специальный фиксатор распредвалов, чтобы предотвратить их смещение при замене ремня. Лампа для подсветки поможет лучше рассмотреть метки, особенно в ограниченном пространстве. При наличии — индикатор часового типа для контроля положения коленвала. Точные инструменты позволяют избежать ошибок и упрощают процесс.

Как проверить натяжение ремня ГРМ после установки меток на двигателе K20A?

После натяжки ремня необходимо убедиться, что натяжитель работает корректно, а ремень не провисает и не перетянут. Обычно проверяют усилие на ремне в контрольной точке — оно должно быть в пределах, рекомендованных заводом. Прокрутка коленвала вручную на два оборота позволяет проверить, остались ли метки на месте и нет ли провисания. Если ремень сместился или натяжение нестабильно, нужно повторно настроить и отрегулировать натяжитель, чтобы избежать проблем с синхронизацией.

Можно ли установить ремень ГРМ на Honda Accord K20A без специальных фиксирующих инструментов?

Теоретически установка возможна и без специальных фиксаторов, однако это увеличивает риск смещения распредвалов во время замены ремня. Это может привести к неправильной фазировке и повреждению двигателя. Использование фиксаторов значительно облегчает задачу и гарантирует, что валы останутся на своих местах. Если таких инструментов нет, нужно работать максимально аккуратно, часто проверять положение меток и избегать рывков при установке ремня.

Что делать, если метки ГРМ на Honda K20A не совпадают после установки ремня и прокрутки коленвала?

Если после прокрутки коленвала метки не совпадают, необходимо снять ремень и заново выставить коленвал в ВМТ, а распредвалы — по их меткам. Проверить, не было ли смещения валов при установке. Также стоит убедиться, что ремень натянут правильно и натяжитель работает без заеданий. После повторной установки и натяжки ремня нужно снова аккуратно прокрутить коленвал и убедиться в совпадении меток. Если проблема сохраняется, возможны повреждения компонентов или неправильный порядок сборки, требующий дополнительной диагностики.
