Куда подключается кабель электроподогрева двигателя эксплорер 5

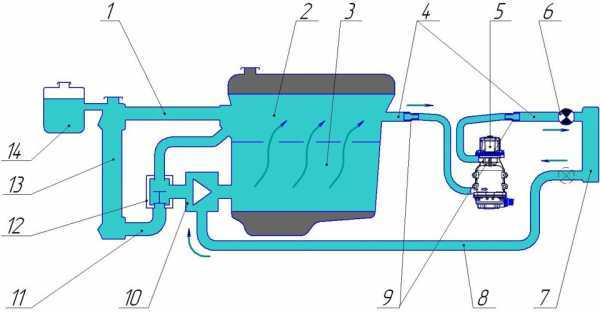

Установленный на Ford Explorer 5 кабель электроподогрева двигателя предназначен для обеспечения запуска при отрицательных температурах. Он подключается к встроенному ТЭНу в блоке цилиндров и рассчитан на работу от бытовой сети 220 В. На большинстве комплектаций Explorer кабель заводится через переднюю часть кузова и заканчивается разъёмом формата Schuko или SAE, скрытым за заглушкой в районе решётки радиатора.

Перед подключением важно убедиться, что двигатель оборудован штатным подогревателем. Это можно проверить визуально – на блоке цилиндров (обычно в районе выпускного коллектора или масляного фильтра) должен быть установлен металлический цилиндрический элемент с маркировкой производителя (например, Phillips, Zerostart или Calix). От него отходит короткий провод с разъёмом, к которому и подключается внешний кабель.

Монтаж кабеля следует выполнять при отключённом питании. Коннектор должен быть зафиксирован без люфта, а провод уложен вдоль штатной электропроводки с креплением пластиковыми хомутами. Нельзя допускать контакта кабеля с горячими элементами, такими как выпускной коллектор или патрубки системы охлаждения. Длина заводского кабеля – от 1,5 до 2,5 метров, в зависимости от комплектации и модели установленного подогревателя.

После подключения необходимо протестировать систему: через 10–15 минут работы корпуса блока двигателя и радиаторные патрубки должны начать нагреваться. При отсутствии эффекта следует проверить целостность кабеля, наличие питания на розетке и работу самого нагревательного элемента. Подключение через удлинитель допустимо только при наличии влагозащищённого исполнения и сечении не менее 1,5 мм².

Где расположен разъём для подключения кабеля подогрева

На автомобиле Ford Explorer 5 разъём для подключения кабеля подогрева двигателя установлен с заводским расположением в передней части моторного отсека, чаще всего – в области переднего бампера с водительской стороны. Он выведен ближе к решетке радиатора, чтобы обеспечить лёгкий доступ без необходимости открывать капот.

Физически разъём представляет собой влагозащищённый штекер типа NEMA, закреплённый на кронштейне или врезанный в пластиковый элемент. Визуально он может быть прикрыт пластиковым колпачком или заглушкой. При осмотре следует искать чёрный или серый кабель, идущий от нижней части блока двигателя или теплообменника – именно по нему можно проследить местоположение точки подключения.

В зависимости от комплектации и рынка поставки, разъём может быть не выведен наружу. В этом случае он располагается в подкапотном пространстве, обычно вблизи переднего лонжерона, за аккумулятором или рядом с бачком омывателя. При отсутствии выведенного разъёма его можно установить самостоятельно, подключив кабель напрямую к штатному нагревательному элементу блока цилиндров.

Перед подключением кабеля необходимо убедиться, что разъём чистый, не окислен и имеет плотный контакт. Рекомендуется проверка его состояния в начале холодного сезона и после мойки автомобиля, особенно при использовании автоматических моек с высоким давлением.

Как получить доступ к точке подключения без демонтажа узлов

На модели Explorer 5 разъём для подключения кабеля подогрева двигателя расположен в передней части моторного отсека, ближе к нижнему краю радиаторной решётки с водительской стороны. Для доступа к нему не требуется снимать элементы облицовки или силовые узлы, если соблюдать правильную последовательность действий.

Оптимальный способ доступа – через нижнюю часть переднего бампера. Приподнимите переднюю часть автомобиля с помощью домкрата и зафиксируйте на надёжных опорах. После этого под автомобилем станет доступен прямой обзор на участок между радиатором и передним усилителем бампера, где расположен разъём под заглушкой или пластиковым колпачком.

Если подлезть снизу затруднительно, второй способ – частичный поворот колеса влево (при правостороннем расположении разъёма), затем демонтаж крепёжных пистонов подкрылка в передней его части. Это даст возможность отогнуть край подкрылка и получить прямой доступ к разъёму без снятия каких-либо узлов.

Перед подключением убедитесь, что разъём не загрязнён. При необходимости аккуратно очистите его от грязи сжатым воздухом или мягкой щёткой. Для защиты разъёма после подключения рекомендуется использовать влагозащитную термомуфту или силиконовую смазку для электрических соединений.

Тип и маркировка штатного кабеля подогрева Explorer 5

Штатный кабель подогрева двигателя для Ford Explorer 5 представляет собой силовой шнур с термостойкой изоляцией, предназначенный для подключения к розетке 220 В и передачи питания на нагревательный элемент блока цилиндров. Заводская комплектация чаще всего включает кабель стандарта CSA/UL SJTOW с тремя жилами (фаза, ноль, заземление) и прочной оболочкой из термопластичного эластомера.

Типичная маркировка кабеля: 18AWG/3 SJTOW 300V 105°C. Она указывает на сечение проводников (18 AWG), наличие трёх жил, тип оболочки (SJTOW – гибкий, маслостойкий, морозостойкий), рабочее напряжение до 300 В и температурный предел эксплуатации +105°C. Такая конструкция выдерживает низкие температуры и устойчива к воздействию влаги и соли, что критично для эксплуатации в зимний период.

Разъём на конце кабеля – стандартный NEMA 5-15P, совместимый с обычными розетками переменного тока в Северной Америке. С другой стороны кабель заканчивается специализированной влагозащищённой вилкой, которая подключается непосредственно к разъёму обогревателя, установленному на двигателе. У европейских моделей с официальной адаптацией для ЕС может использоваться переходник с евровилкой или модифицированный кабель с вилкой Schuko (CEE 7/7).

Оригинальный кабель Ford, поставляемый с автомобилем, маркируется логотипом производителя и имеет уникальный каталожный номер CL3Z-6B018-A. При необходимости замены рекомендуется использовать исключительно оригинальные или эквивалентные по техническим характеристикам изделия, сертифицированные по стандартам UL и CSA.

Порядок подключения кабеля к подогревателю двигателя

Перед подключением кабеля необходимо убедиться, что двигатель полностью охлаждён, а бортовая сеть автомобиля обесточена. Использование кабеля подогрева возможно только при исправном штатном разъёме, расположенном в передней части автомобиля.

1. Откройте капот и найдите штатный разъём подогрева – он расположен с правой стороны нижней части решётки радиатора, ближе к буксировочному крюку.
2. Очистите разъём от грязи и влаги. При необходимости используйте щётку и сжатый воздух. Контакты должны быть чистыми и сухими.
3. Возьмите оригинальный кабель питания с трёхконтактной вилкой NEMA 5–15P и зафиксированным разъёмом с защёлкой на другом конце. Убедитесь в отсутствии повреждений изоляции и деформации контактов.
4. Подсоедините кабель к разъёму на автомобиле до характерного щелчка защёлки. Не применяйте усилий – при правильном положении кабель встанет на место без сопротивления.
5. Свободный конец кабеля подключите к розетке 220 В с заземлением. Напряжение сети должно быть стабилизировано, особенно при использовании в условиях пониженных температур.
6. Проверьте наличие индикатора на вилке – на большинстве оригинальных кабелей Explorer 5 встроен светодиод, подтверждающий наличие питания.

Запрещается использовать удлинители без влагозащиты или соединения с оголёнными проводами. При выключении из сети отключайте кабель сначала от розетки, затем от автомобиля. Не оставляйте кабель подключённым при длительном хранении машины без присмотра.

Как проверить исправность розетки и контакта подключения

Для начала необходимо визуально осмотреть розетку, расположенную в передней части автомобиля, чаще всего за решеткой радиатора или рядом с передним бампером. Отсутствие следов коррозии, деформации контактов и загрязнений – обязательное условие для стабильной работы подогрева.

Следующим этапом следует провести проверку наличия напряжения в бытовой розетке, к которой подключается кабель. Для этого используется мультиметр в режиме измерения переменного напряжения (AC). Значение на дисплее должно находиться в диапазоне 215–230 В.

Для контроля целостности самого кабеля и его контактов применяют прозвонку. Один щуп мультиметра прикладывается к одному из штырей вилки, второй – к соответствующему концу на разъёме, подключаемом к двигателю. Показания должны стремиться к нулю, что подтверждает наличие проводимости без обрыва.

Также следует проверить отсутствие короткого замыкания. При этом щупы мультиметра прикладываются к двум контактам вилки. Если прибор показывает бесконечность или «OL» (обрыв цепи), кабель не замкнут и исправен.

Особое внимание уделяется плотности соединения кабеля с разъёмом подогревателя. Контакт должен входить без усилий, но фиксироваться без люфта. При наличии следов нагара, оплавления пластика или нагрева в месте соединения использование такого кабеля запрещено до устранения неисправностей.

В случае сомнений в работе подогревателя можно использовать токовые клещи для измерения потребляемого тока после подключения к сети. При отсутствии тока (менее 0,3–0,5 А) подогрев не функционирует – причина может крыться в кабеле, розетке или самом нагревательном элементе.

Требования к удлинителю для подключения кабеля подогрева

Удлинитель должен обеспечивать надежную передачу тока подогрева без перегрева и потерь напряжения. Для этого важно учитывать следующие параметры:

• Сечение проводников: не менее 2,5 мм², чтобы выдерживать ток нагрузки подогревателя (обычно от 8 до 16 А).
• Длина кабеля: максимально 5 метров для минимизации падения напряжения. При необходимости большей длины применять кабель с увеличенным сечением.
• Изоляция: термостойкая, рассчитанная на температуру не ниже +70 °C и устойчивость к влаге, маслам и химическим веществам в моторном отсеке.
• Коннекторы: герметичные, с надежным контактом, исключающим окисление и искрение. Рекомендуется использовать специальные влагозащищённые разъемы.
• Допустимое напряжение: удлинитель должен соответствовать рабочему напряжению сети (обычно 220 В), с запасом по изоляции не менее 300 В.
• Гибкость и прочность: кабель должен быть устойчив к механическим воздействиям и вибрациям, тип провода – гибкий (многожильный).

Запрещается использование удлинителей с поврежденной изоляцией, разъемами низкого качества или с металлическими частями без изоляции.

При монтаже необходимо избегать перегибов, натяжения и контакта с горячими поверхностями двигателя.

Рекомендации по защите разъёма от влаги и загрязнений

Для надежной эксплуатации кабеля подогрева двигателя Explorer 5 важно обеспечить герметичность и защиту разъёма. Используйте термоусадочную трубку с клеевым слоем, подходящую по диаметру, чтобы обеспечить плотное прилегание и препятствовать проникновению влаги.

Перед установкой разъёма обработайте контакты специальной смазкой на основе силикона или лития, устойчивой к влаге и агрессивным средам. Это предотвратит коррозию и улучшит электрический контакт.

Обязательно применяйте защитные крышки или заглушки на неиспользуемых разъёмах. При отсутствии оригинальных защитных элементов можно использовать самозакрывающиеся влагозащитные колпачки с уплотнителем.

Для дополнительной защиты разъём можно упаковать в герметичный корпус или пластиковый бокс с уплотнительной резинкой, закреплённый вблизи точки подключения. Это особенно актуально при эксплуатации в условиях повышенной влажности или грязи.

Регулярно проверяйте состояние защитных элементов и при необходимости обновляйте термоусадочные трубки, смазку и уплотнители. Повреждения и трещины на оболочке кабеля и разъёме требуют немедленного ремонта для предотвращения попадания влаги внутрь.

Как использовать таймер или термостат с кабелем подогрева

Для оптимального использования кабеля подогрева двигателя Explorer 5 рекомендуется подключать его через таймер или термостат, что позволяет контролировать время и температуру включения нагрева, снижая расход электроэнергии и продлевая срок службы устройства.

Таймер позволяет задать расписание включения и выключения кабеля. Рекомендуется программировать таймер на запуск подогрева за 1–2 часа до планируемого запуска двигателя, чтобы обеспечить эффективный прогрев и снизить нагрузку на аккумулятор. При выборе таймера важно учитывать его токовую нагрузку – она должна превышать максимальный ток кабеля не менее чем на 20%.

Термостат контролирует температуру двигателя или окружающей среды, автоматически включая и отключая питание кабеля при достижении заданного температурного порога. Для подключения термостата следует установить датчик температуры в зоне двигателя, где требуется поддерживать тепло. Настройка термостата обычно производится в диапазоне от -5°C до +5°C, что предотвращает излишний расход электроэнергии при относительно теплой погоде.

Важным моментом является правильное подключение устройств в электрическую цепь: питание кабеля подогрева проходит через контакты таймера или термостата, обеспечивая автоматический контроль. При монтаже необходимо использовать клеммы и разъёмы с защитой от влаги и вибрации, чтобы избежать коротких замыканий и потери контакта.

Для надежной работы системы также рекомендуется применять автоматические выключатели с защитой от перегрузки и контроля изоляции, что обеспечит безопасность эксплуатации и предотвратит повреждения электросети автомобиля.

Вопрос-ответ:

Как правильно выбрать место для подключения кабеля подогрева двигателя Explorer 5?

Подключать кабель нужно в специально предусмотренном производителем разъёме, который обеспечивает надежный контакт и защиту от влаги и грязи. Обычно это находится в моторном отсеке возле блока двигателя или около аккумулятора. Важно убедиться, что место подключения легко доступно для обслуживания и не подвергается механическим повреждениям или перегреву. Следует избегать точек с повышенной вибрацией и контактом с подвижными частями.

Какие требования предъявляются к удлинителю для кабеля подогрева двигателя Explorer 5?

Удлинитель должен иметь сечение проводников, не менее того, что у оригинального кабеля, чтобы исключить падение напряжения и перегрев. Оптимально использовать гибкий провод с качественной изоляцией, устойчивой к низким температурам и маслам. Контакты на соединениях должны быть герметичными и надежными, чтобы исключить окисление и потерю электрического контакта. Рекомендуется избегать использования бытовых удлинителей, которые не предназначены для подобных нагрузок.

Можно ли использовать таймер для автоматического включения кабеля подогрева и как правильно его настроить?

Да, установка таймера позволяет включать подогрев в заданное время, что удобно для обеспечения прогрева двигателя перед запуском. Таймер подключается последовательно с кабелем и питающей сетью. Настройка проводится с учётом климатических условий и времени, за которое двигатель успевает прогреться. Рекомендуется выбирать модели таймеров с защитой от перепадов напряжения и функцией автоматического отключения после завершения цикла.

Какие меры защиты разъёма кабеля подогрева от влаги и загрязнений следует применять?

Для защиты разъёма необходимо использовать специальные герметичные крышки или изолирующие гофры, которые препятствуют попаданию воды и пыли. Контакты рекомендуется обрабатывать антикоррозионными средствами и регулярно проверять целостность изоляции. Если разъём находится в зоне с повышенной влажностью, можно дополнительно применять влагозащитные смазки и уплотнители. Все соединения должны быть надежно зафиксированы и не иметь люфта.

Какие признаки указывают на неисправность розетки или контакта подключения кабеля подогрева Explorer 5?

Основные симптомы — отсутствие нагрева при включении, периодические перебои в работе или искрение в месте подключения. Проверка проводится визуально на наличие коррозии, повреждений изоляции и ослабления контактов. Также полезно измерить напряжение в розетке и сопротивление кабеля с помощью мультиметра. При обнаружении дефектов необходимо заменить поврежденные элементы или провести тщательную очистку и восстановление контактов.

Как правильно подключить кабель подогрева к двигателю Explorer 5, чтобы избежать повреждений и обеспечить надежную работу?

Подключение кабеля подогрева двигателя Explorer 5 требует аккуратного подхода и соблюдения определённых правил. Сначала необходимо убедиться, что питание отключено, чтобы избежать короткого замыкания и травм. Затем следует найти специальный разъём, предназначенный для подключения кабеля, который обычно расположен в моторном отсеке. Важно использовать только оригинальный или рекомендованный производителем кабель с подходящей маркировкой. Подключение проводят, плотно вставляя штекер кабеля в разъём, контролируя отсутствие люфтов и повреждений на контактах. Для защиты от влаги и загрязнений соединение нужно дополнительно изолировать, например, с помощью герметичной термоусадочной трубки или специальных уплотнителей. После подключения рекомендуется проверить работу подогрева, включив питание и измерив нагрев кабеля через некоторое время. Если все выполнено корректно, кабель будет равномерно греть двигатель, облегчая его запуск при низких температурах.
