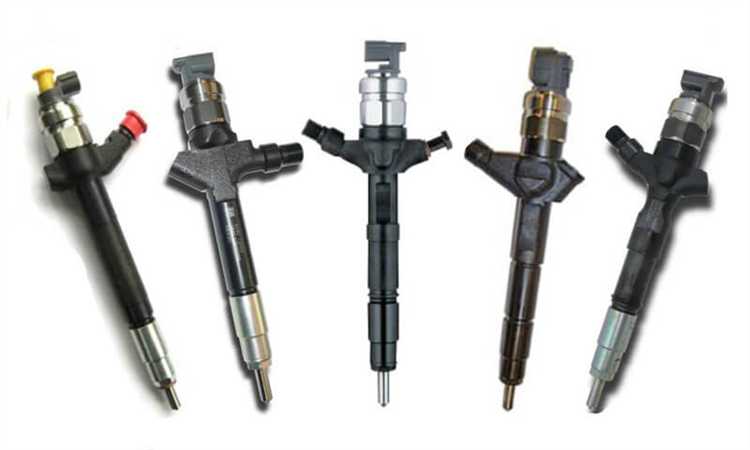

Форсунка дизельного двигателя распыляет топливо непосредственно в зону сжатого воздуха внутри камеры сгорания. Точное направление и форма факела зависят от типа камеры и конструкции распылителя. В моторах с прямым впрыском топливо подаётся напрямую в камеру сгорания, расположенную в днище поршня. В двигателях с разделённой камерой – в предкамеру или вихревую камеру, откуда смесь поступает в основную камеру.
Давление впрыска у современных дизелей достигает 1600–2500 бар, что обеспечивает мелкодисперсное распыление и точное дозирование. Это необходимо для полноценного сгорания и минимизации выбросов. Путь топлива от форсунки до точки воспламенения строго рассчитан: важно не только направление струи, но и её скорость, угол распыла и объём. Даже небольшие отклонения от параметров впрыска могут привести к ухудшению работы мотора и увеличению расхода топлива.
При обслуживании и диагностике системы впрыска особое внимание следует уделять форме факела, которую можно проверить с помощью стенда. Нарушение симметрии или наличие капель вместо равномерного распыла свидетельствуют о проблемах с форсункой – засоре, износе распылителя или неправильной регулировке давления.
Как устроена камера сгорания дизельного двигателя
Камера сгорания дизельного двигателя расположена в головке блока цилиндров или частично в поршне, в зависимости от конструкции (предкамерная, вихрекамерная или непосредственная). Её основная задача – обеспечить условия для эффективного воспламенения и полного сгорания впрыснутого топлива.
В дизелях с непосредственным впрыском камера формируется углублением в днище поршня. Это углубление может быть сферическим, тороидальным или комбинированным. Форму выбирают с учётом характеристик впрыска, swirl-движения воздуха и температуры. Стенки камеры должны выдерживать высокое давление (до 200 бар и выше) и температуру (свыше 2000 °C).
Форсунка размещается в верхней части камеры, строго над поршнем. Конфигурация распыла зависит от формы камеры и количества отверстий в распылителе. Обычно используется многоотверстной распылитель с точным направлением струй на определённые участки камеры. Неправильная ориентация может привести к неполному сгоранию, перегреву или образованию отложений.
Циркуляция воздуха внутри камеры формируется вихревыми каналами в головке цилиндра или специальными завихрителями. Вихрь необходим для перемешивания топлива с воздухом. Чем равномернее распределение, тем выше КПД и ниже уровень выбросов.
Поверхности камеры изготавливаются из жаропрочных сплавов или покрываются термостойкими материалами. Важно минимизировать теплопотери в стенки и при этом не допустить перегрева деталей. Использование термобарьерных покрытий помогает снизить температурную нагрузку и сохранить тепловую энергию внутри камеры.
Размер и форма камеры должны быть точно согласованы с характеристиками форсунок, турбонаддува и систем управления впрыском. Малейшее отклонение от расчетной геометрии приводит к ухудшению сгорания и росту расхода топлива.
Через какие каналы форсунка подаёт топливо в цилиндр

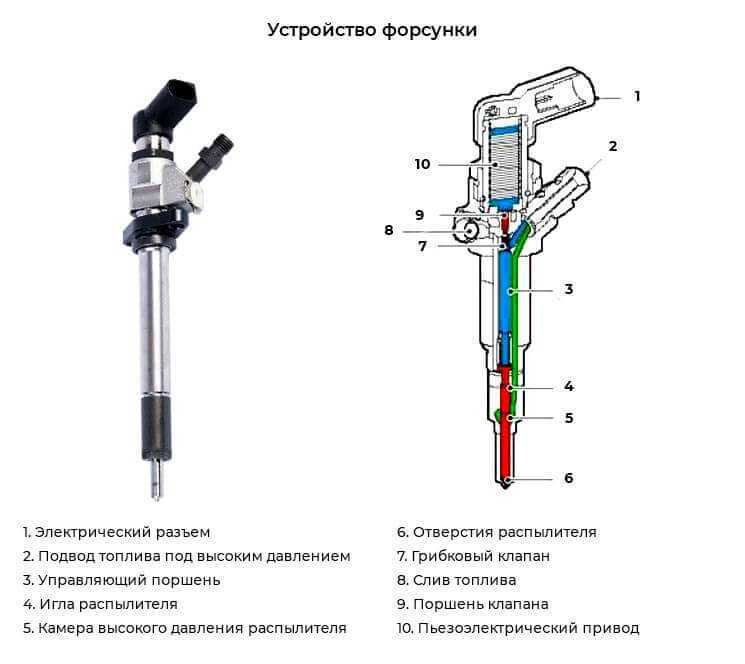

В конструкции дизельной форсунки предусмотрены прецизионные каналы, обеспечивающие дозированную подачу топлива в камеру сгорания. Их расположение и диаметр напрямую влияют на форму факела, степень распыла и полноту сгорания топлива.
Основные каналы подачи топлива включают:
- Подводящий канал высокого давления – соединён с топливопроводом и обеспечивает поступление топлива от ТНВД под давлением, превышающим 1000 бар (в современных системах Common Rail – до 2000–2500 бар).
- Канал к управляющему элементу – в форсунках с электромагнитным или пьезоэлектрическим управлением топливо частично поступает в полость под клапаном, создавая гидравлическое усилие, контролирующее момент впрыска.
- Распылительные каналы (сопла) – проходят от распылителя к выходным отверстиям. Их количество обычно составляет от 4 до 8, диаметр – от 0,15 до 0,25 мм. Через них топливо подаётся непосредственно в камеру сгорания, формируя факел строго заданной формы.
Расположение и ориентация распылительных отверстий подбираются под конкретную геометрию камеры сгорания. Это обеспечивает попадание топлива в зоны с наиболее благоприятными условиями для воспламенения – чаще всего вблизи свечи накаливания (в холодном пуске) или в центр вихревого потока в турбовсасывающих системах.
При обслуживании важно контролировать чистоту распылительных отверстий: даже частичное засорение нарушает симметрию факела и ведёт к неполному сгоранию. Промывка или ультразвуковая очистка распылителя рекомендуется через каждые 100–150 тыс. км пробега.

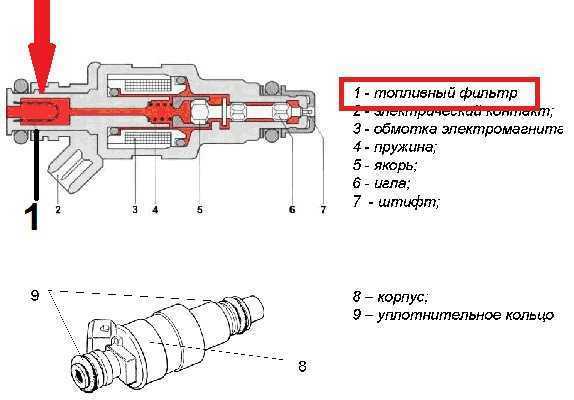

Где в цилиндре происходит распыление дизельного топлива
Распыление топлива в цилиндре дизельного двигателя происходит непосредственно в камере сгорания, расположенной в верхней части цилиндра. Эта зона включает пространство между днищем поршня и головкой блока цилиндров, где формируется сжатая воздушная среда, необходимая для самовоспламенения дизельного топлива.
Форсунка устанавливается в головке блока таким образом, чтобы её распылительное отверстие или распылитель был направлен внутрь камеры сгорания. В зависимости от конструкции двигателя и типа камеры (предкамерная, вихрекамерная или с прямым впрыском) топливо впрыскивается либо в отдельную камеру, либо напрямую в основное пространство над поршнем.
Распыление осуществляется на стадии окончания такта сжатия, когда поршень находится вблизи верхней мёртвой точки. В этот момент давление воздуха в цилиндре достигает 30–50 бар, а температура превышает 600 °C. При таких условиях топливо, распыляемое через форсунку под давлением до 2000 бар, быстро испаряется и самовоспламеняется.
Для эффективного сгорания необходимо, чтобы топливо распределялось максимально равномерно. Поэтому конструкция распылителя и его ориентация подбираются с учётом формы камеры сгорания, турбулентности потока воздуха и геометрии поршня. Например, в системах с прямым впрыском форсунка ориентирована на углубление в поршне (т.н. ванну), где концентрируется топливовоздушная смесь.
Ошибки в положении факела распыла могут привести к неполному сгоранию, образованию копоти и росту выбросов. Поэтому при техническом обслуживании важно следить за состоянием распылителя и точностью угла впрыска.
Что влияет на направление струи топлива при впрыске
Направление струи топлива при впрыске зависит от нескольких конструктивных и эксплуатационных параметров форсунки и камеры сгорания. Один из ключевых факторов – форма и ориентация распылительных отверстий. В форсунках с многоканальной распылительной головкой каждое отверстие имеет заданный угол наклона, обеспечивающий точное попадание топлива в определённые зоны камеры сгорания.
Значение имеет и геометрия распылителя – длина и диаметр каналов, их взаимное расположение, а также наличие фасок или конических участков, влияющих на траекторию струй. При этом даже небольшое изменение угла отверстия может сместить факел впрыска и ухудшить смесеобразование.
Тип камеры сгорания также диктует требования к направлению струи. В двигателях с вихревой или предкамерной конструкцией топливо должно попадать в заранее определённую зону, где обеспечивается турбулентность и перемешивание. При прямом впрыске в основную камеру струи направляются так, чтобы избежать попадания на стенки поршня и цилиндра, снижая риск неполного сгорания.
На направление струи влияет давление впрыска. При низком давлении факел короче и шире, а при высоком – длиннее и уже. Поэтому изменение давления без учёта конфигурации камеры может нарушить траекторию струй и привести к неравномерному распределению топлива.
Износ или засорение распылительных отверстий может привести к отклонению направления струи, образованию асимметричного факела и ухудшению процесса сгорания. Поэтому форсунки необходимо регулярно диагностировать на стенде и при необходимости чистить или заменять.

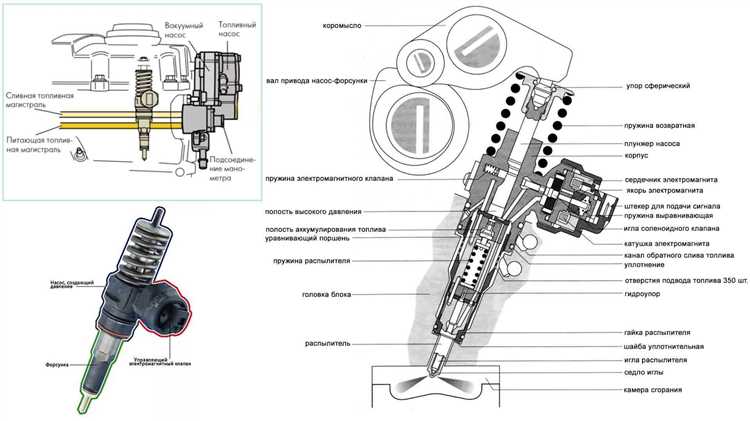

Как меняется подача топлива в зависимости от типа форсунки
Конструкция и принцип действия форсунки напрямую влияют на характеристики подачи топлива в цилиндр дизельного двигателя. От типа форсунки зависит форма струи, скорость распыла, объём впрыска и точность дозировки. Это отражается на полноте сгорания и уровне выбросов.
- Механические форсунки используют давление от топливного насоса высокого давления (ТНВД). Подача топлива в них начинается при достижении заданного давления, что ограничивает точность дозировки. Распыл идёт с постоянным давлением и без возможности многократного впрыска в пределах одного цикла.
- Электромагнитные форсунки Common Rail управляются блоком управления двигателя. Давление в рампе постоянно высокое, а момент и длительность впрыска регулируются электроникой. Это позволяет организовать предварительный, основной и послевпрыск, изменяя траекторию струи под текущие условия.
- Пьезоэлектрические форсунки обеспечивают более быстрое и точное открытие за счёт пьезоэлементов. С их помощью возможно осуществлять до 5-7 впрысков за один цикл. Такая точность влияет на форму струи и позволяет направлять топливо с минимальными отклонениями от расчётной траектории.
Установка конкретного типа форсунки требует согласования с формой камеры сгорания, параметрами давления и программным обеспечением ЭБУ. Несоответствие типа форсунки и условий работы двигателя может привести к неравномерному сгоранию и перегрузке поршневой группы.
Для двигателей, работающих в тяжёлых условиях (низкие температуры, переменные нагрузки), предпочтительны форсунки с адаптивным управлением впрыском. В серийных легковых дизелях чаще применяются электромагнитные и пьезофорсунки с возможностью коррекции карты впрыска по датчикам температуры, давления и оборотов.

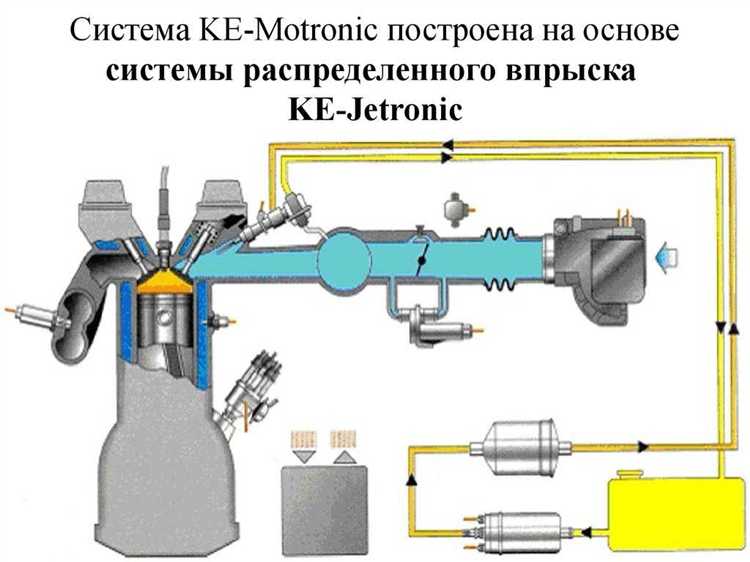

Чем отличается впрыск в предкамеру от непосредственного впрыска
Впрыск в предкамеру предполагает подачу топлива сначала в отдельную камеру, связанную с основным цилиндром через отверстия. Топливо распыляется в предкамере, где происходит частичное сгорание, и затем горящие газы переходят в главный объём цилиндра, обеспечивая воспламенение остальной смеси. Такой способ снижает шум и обеспечивает более мягкое сгорание, но приводит к потерям давления и снижению КПД из-за теплопотерь и сложной конструкции.
Непосредственный впрыск подаёт топливо прямо в рабочий объём цилиндра через форсунку под высоким давлением. Топливо быстро распыляется и смешивается с воздухом непосредственно перед воспламенением. Это позволяет точнее регулировать момент и количество впрыска, повышая мощность и экономичность двигателя, а также снижая выбросы. Однако требует более совершенной топливной аппаратуры и качества топлива.
Рекомендации: Для современных дизельных двигателей предпочтителен непосредственный впрыск из-за высокой эффективности и контроля процессов сгорания. Впрыск в предкамеру используется преимущественно в устаревших или маломощных двигателях с упрощённой системой впрыска.
Какой объём топлива впрыскивается за один цикл
Объём топлива, впрыскиваемого через форсунку дизельного двигателя за один цикл, зависит от нескольких параметров: типа двигателя, режима работы и конструкции форсунки. В среднем для легковых дизелей этот объём варьируется от 10 до 100 мм³ на впрыск.
В современных системах Common Rail впрыск топлива разделён на несколько этапов (предварительный, основной и дополнительный впрыскив), что позволяет точнее дозировать объём. Общий объём на один цикл может составлять от 30 до 200 мм³, распределённый между несколькими впрысками.
В двигателях с непосредственным впрыском объём за цикл чаще всего находится в диапазоне 20–80 мм³, при этом форсунки с многоотверстной конструкцией распыляют топливо более мелко и равномерно, обеспечивая более эффективное сгорание при меньшем объёме топлива за впрыск.
Для тяжёлой техники и грузовых дизелей объём может достигать 300–500 мм³ за один цикл из-за повышенной мощности и большего рабочего объёма цилиндров.
Регулировка объёма впрыска осуществляется системой управления двигателем с учётом нагрузки, оборотов и температуры, что позволяет оптимизировать расход топлива и снизить выбросы.
Вопрос-ответ:
Куда именно впрыскивается топливо через форсунку в дизельном двигателе?
Топливо из форсунки подаётся непосредственно в камеру сгорания цилиндра или в предкамеру, если двигатель использует систему с предкамерой. В случае непосредственного впрыска топливо распыляется в зону сжатого воздуха в цилиндре, где происходит его воспламенение. При впрыске в предкамеру топливо сначала попадает в небольшое вспомогательное пространство, где начинает гореть, а затем огонь распространяется в основной объём камеры сгорания.
Как влияет конструкция форсунки на распределение топлива в цилиндре?
Конструкция форсунки определяет форму и направление струй топлива, а также количество и размер распыляемых капель. Многоотверстные форсунки создают несколько струй, что улучшает смешивание топлива с воздухом и способствует равномерному горению. Также наличие определённых каналов и насадок внутри форсунки влияет на угол распыла и глубину проникновения топлива в камеру сгорания.
Почему важно контролировать объём топлива, подаваемый через форсунку за один цикл?
Количество топлива, впрыскиваемого в цилиндр, напрямую влияет на мощность и экономичность двигателя. Слишком большой объём ведёт к неполному сгоранию и увеличению выбросов, а слишком малый — к потере мощности и нестабильной работе. Контроль точного объёма впрыска помогает поддерживать правильный режим работы двигателя и снижает расход топлива.
В каких случаях топливо подаётся в предкамеру, а не непосредственно в цилиндр?
Впрыск в предкамеру применяется в некоторых типах дизельных двигателей, особенно в старых или маломощных моделях. Предкамера облегчает запуск и улучшает стабильность горения на низких оборотах, поскольку топливо смешивается с воздухом и воспламеняется сначала в ограниченном объёме, а затем пламя распространяется в основной камере. Это уменьшает шум и повышает надёжность при холодном запуске.
Как влияет направление струи топлива на эффективность сгорания в дизеле?
Направление струи определяет, как хорошо топливо смешивается с воздухом. Правильное направление обеспечивает оптимальное распыление, что способствует быстрому и полному сгоранию. Если струя направлена неправильно, может образовываться богатая смесь с избытком топлива или наоборот — бедная смесь, что снижает мощность и увеличивает выбросы. Конструкция камеры сгорания и угол распыла форсунки подбираются так, чтобы максимально улучшить процесс смешивания.
Куда именно подаётся топливо через форсунку дизельного двигателя и как это влияет на процесс сгорания?
Топливо подаётся непосредственно в камеру сгорания через форсунку, распыляясь мелкими каплями для равномерного смешивания с воздухом. В зависимости от конструкции двигателя, впрыск может происходить прямо в цилиндр или в предкамеру. Такое распределение топлива способствует более полному сгоранию и повышению мощности, а также снижению вредных выбросов. Точное направление и форма струи влияют на качество смеси и процесс горения.
