На классических моделях ВАЗ, включая 2107, штатный диагностический разъем OBD2 отсутствует. Вместо него используется 12-контактный разъем диагностики, совместимый с системой самодиагностики, применяемой в инжекторных модификациях. Этот разъем обычно располагается в подкапотном пространстве, с левой стороны моторного отсека, ближе к перегородке и монтажному блоку.
Если в автомобиле установлена система управления типа Январь, Микас или аналогичная, разъем может находиться под пластиковой крышкой рядом с блоком предохранителей. Визуально он отличается от стандарта OBD2 – имеет прямоугольную форму с двумя рядами контактов. В инжекторных ВАЗ 2107 последних годов выпуска может присутствовать адаптер, преобразующий диагностический разъем в совместимый с OBD2 через переходник.
Для подключения диагностического оборудования потребуется адаптер, например, K-Line USB, совместимый с используемым блоком управления. Проверка расположения разъема и его типа рекомендуется до покупки оборудования. Также необходимо учитывать, что программное обеспечение должно поддерживать конкретную версию ЭБУ, установленного на вашем автомобиле.
На каких моделях ВАЗ 2107 предусмотрен разъем OBD2
Разъём OBD2 не устанавливался на все автомобили ВАЗ 2107. Его наличие зависит от года выпуска и применяемой системы управления двигателем.
- На карбюраторных версиях ВАЗ 2107 (до 2004 года) разъём OBD2 отсутствует полностью. Диагностика осуществляется с использованием других интерфейсов или не предусмотрена вовсе.
- Модели с инжекторным двигателем, выпускавшиеся с 2004 по 2012 год, могут быть оснащены разъёмом OBD2. Однако не на всех из них он реализован полноценно.
- На автомобилях с системой управления МИКАС 7.1 или BOSCH M7.9.7, которые устанавливались на часть поздних инжекторных моделей, разъём OBD2 чаще всего присутствует. Эти блоки поддерживают стандарт ISO 9141-2, что позволяет использовать сканеры OBD2, совместимые с данной спецификацией.
Перед подключением диагностического оборудования важно уточнить тип ЭБУ, установленный на конкретном автомобиле. Информация указывается на корпусе блока под капотом или в документации к автомобилю.
Если на модели ВАЗ 2107 установлен ЭБУ МИКАС 10.3 или другой, не поддерживающий OBD2-протокол, использование стандартного сканера окажется бесполезным. В таких случаях необходим специализированный адаптер с поддержкой протоколов ЭСУД ГАЗ или диагностический комплекс, работающий через K-Line.
Где физически искать разъем OBD2 в салоне ВАЗ 2107
На большинстве экземпляров ВАЗ 2107 разъема OBD2 в стандартном виде нет. Заводская проводка не предусматривает установку диагностического разъема стандарта OBD2, поскольку данная модель проектировалась до введения обязательной поддержки этого интерфейса.
Однако при установке инжекторного двигателя или при дооснащении автомобиля электронной системой управления двигателем с контроллером типа Январь или Микас, разъем может быть установлен. В таких случаях чаще всего его размещают:
1. Под рулевой колонкой, слева от рулевого вала: закреплённый на кронштейне рядом с блоком предохранителей. Требуется осмотр на уровне колен водителя, иногда потребуется отодвинуть шумоизоляцию или жгут проводки.
2. За пластиковой накладкой консоли: в нижней части центральной панели под пепельницей или рядом с ручкой открывания капота. Возможен вариант установки внутри пластикового кожуха, закреплённого саморезами.
Для точного поиска рекомендуется проследить жгуты проводки от ЭБУ двигателя. Разъём обычно представляет собой 16-контактную колодку прямоугольной формы, окрашенную в чёрный или серый цвет.

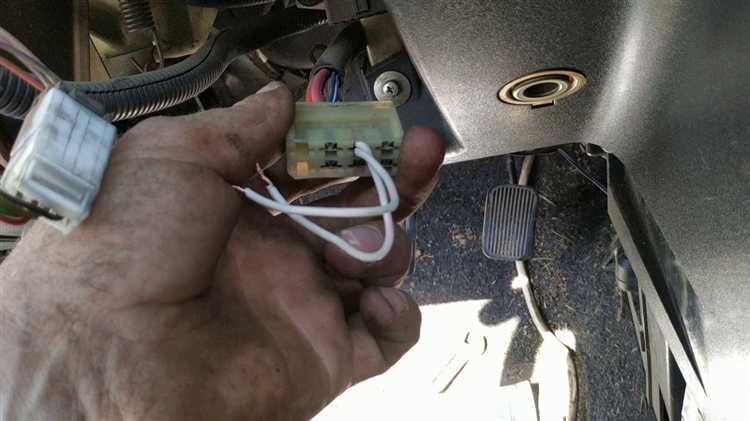

Чем отличается расположение разъема на карбюраторных и инжекторных версиях
На ВАЗ 2107 с карбюраторным двигателем диагностического разъема OBD2 нет. Такие версии не поддерживают полноценную электронную диагностику, так как не оснащены электронным блоком управления (ЭБУ). В редких случаях на поздних карбюраторных модификациях может присутствовать разъем для заводского оборудования, но он не соответствует стандарту OBD2 и обычно размещён под капотом, рядом с модулем зажигания.
Инжекторные версии ВАЗ 2107 оснащены ЭБУ и оборудованы штатным диагностическим разъёмом. Его размещение зависит от года выпуска и используемого блока управления. Наиболее часто разъем располагается под приборной панелью, с левой стороны, рядом с блоком предохранителей или под рулевой колонкой. Иногда он прикручен к металлическому кронштейну или просто свободно закреплён на жгуте проводки.
Для точного доступа к разъему в инжекторной версии рекомендуется снять нижнюю пластиковую панель под рулем. Разъем – 16-контактный, соответствует стандарту OBD2 (форм-фактор и распиновка), но в некоторых случаях требуется адаптер для подключения современных сканеров.
Как визуально опознать разъем OBD2 среди других разъемов
Разъем OBD2 имеет характерную форму: прямоугольный корпус с 16 контактами, расположенными в два ряда по 8. Визуально он напоминает трапецию – нижняя сторона длиннее верхней, что исключает возможность подключения в неправильной ориентации.
Корпус выполнен из черного пластика, иногда с маркировкой DLC (Data Link Connector). Внутри видны тонкие металлические контакты, которые всегда строго выровнены. Их наличие и расположение легко проверить при хорошем освещении: между рядами контактов нет перемычек или дополнительных изоляционных перегородок.
На ВАЗ 2107 OBD2-совместимый разъем редко интегрирован в панель, чаще всего он закреплён под приборной панелью. Отличие от других разъемов – отсутствие защелок, винтов или колпачков. Он не скрыт в корпус и не закрывается крышками, в отличие от сервисных или мультимедийных разъемов.
Если рядом находятся похожие разъемы, определите нужный по количеству и расположению пинов. 16-контактный разъем в трапециевидном корпусе без защитных элементов – это OBD2. Контакты не маркируются визуально, но расположены строго в соответствии с международным стандартом ISO 15031.
Какие инструменты могут понадобиться для доступа к разъему
В ВАЗ 2107 разъём OBD2 чаще всего расположен под панелью приборов, с левой стороны рулевой колонки. Для доступа может потребоваться снять пластиковую обшивку, удерживаемую винтами или защёлками.
Понадобится крестовая отвертка PH2 – она подходит для большинства саморезов, фиксирующих элементы облицовки. В некоторых случаях применяются винты с шестигранной головкой на 8 мм, для которых потребуется торцовый ключ или головка с трещоткой.
Если разъём скрыт за дополнительными элементами тюнинга, может потребоваться пластиковая монтажная лопатка – она позволяет аккуратно отсоединить облицовку без повреждений.
Фонарик необходим при недостаточном освещении в салоне. Удобнее использовать налобный светильник, чтобы не занимать руки во время работы.
Для диагностики контакта или проверки питания на разъёме можно использовать мультиметр. Щупы прибора подойдут для измерения напряжения между пинами питания и массой.
Что делать, если разъема OBD2 нет в предполагаемом месте
ВАЗ 2107 не оснащается штатным разъемом OBD2, поскольку заводской стандарт диагностики в этой модели – К-line (ELA). Если стандартный 16-контактный OBD2-разъем отсутствует под рулевой колонкой или около панели приборов, вероятно, его не установили либо требуется адаптер для подключения.
Для диагностики используйте разъем, расположенный в блоке предохранителей или рядом с блоком управления двигателем. В большинстве случаев это 3-4 контакта, предназначенные для К-line связи. Для подключения понадобится переходник с OBD2 на К-line.
Проверка наличия разъема требует снятия облицовочных панелей в области приборной панели и подрулевой зоны. Осмотрите пространство за нижней кромкой приборного щитка, около рулевой колонки, а также возле блока предохранителей на предмет проводов с маркировкой K-Line.
Если диагностический разъем отсутствует полностью, возможна установка универсального OBD2-адаптера с подключением к проводам системы зажигания и датчика кислорода. Это требует опыта в электрике и соблюдения правильной распиновки для избежания повреждений ЭБУ.
При отсутствии заводского разъема обратитесь к специализированным инструкциям по доработке диагностической системы ВАЗ 2107 или проконсультируйтесь с автосервисом, имеющим опыт работы с отечественными автомобилями классического ряда.
Возможные альтернативные способы подключения к ЭБУ на ВАЗ 2107
Стандартный разъем OBD2 на ВАЗ 2107 отсутствует, поэтому для диагностики и работы с ЭБУ применяют несколько альтернативных методов подключения.
- Использование штатного диагностического разъема 12-контактного типа – расположен под капотом, рядом с реле и предохранителями. Подключение к нему требует адаптера с переходником на OBD2 или специализированного диагностического кабеля. Этот способ позволяет считывать коды ошибок и параметры работы двигателя через совместимые адаптеры.
- Прямое подключение к проводам ЭБУ – распиновка ЭБУ ВАЗ 2107 доступна в технической документации. Для доступа к данным необходимо идентифицировать контакты питания, массы и линий связи (например, K-линия или L-линия). Такой метод требует точности и минимизации риска повреждения электроники.
- Использование интерфейсов К-Line и L-Line – большинство ЭБУ ВАЗ 2107 поддерживают обмен данными через протокол K-Line. Для подключения используют адаптеры на базе чипов FTDI или аналогичных с преобразователем уровней. Это обеспечивает совместимость с программами типа ScanMaster или Multidiag.
- Беспроводное подключение через адаптеры Bluetooth или Wi-Fi – существуют специализированные адаптеры, поддерживающие протоколы ВАЗ 2107, которые подключаются к штатному диагностическому разъему или к проводам ЭБУ. Они удобны для мобильной диагностики без проводов, однако требуют правильной настройки и совместимости с программным обеспечением.
- Использование специализированных диагностических приборов ВАЗ – устройства, такие как ВАЗ-Tester, позволяют подключаться напрямую к ЭБУ через диагностический разъем или к специальным контрольным точкам в моторном отсеке. Эти приборы дают расширенные возможности диагностики и настройки параметров двигателя.
Для выбора подходящего способа важно учитывать модель ЭБУ, наличие необходимого оборудования и уровень подготовки пользователя. Рекомендуется использовать качественные адаптеры и следовать официальной распиновке, чтобы исключить повреждение электроники.
Вопрос-ответ:
Где находится разъем OBD2 на ВАЗ 2107?
Разъем OBD2 в ВАЗ 2107 обычно располагается в салоне автомобиля, под приборной панелью с левой стороны водителя. Его можно найти, заглянув под торпедо, рядом с рулевой колонкой, часто в нише или за небольшой пластиковой крышкой.
Как выглядит разъем OBD2 и как его отличить от других разъемов в ВАЗ 2107?
Разъем OBD2 — это прямоугольный пластиковый коннектор с 16 контактами, расположенными в два ряда. Он имеет характерную форму трапеции с более широкой верхней частью. В ВАЗ 2107 другие разъемы обычно меньше и имеют другую форму, поэтому OBD2 легко узнать по размеру и расположению контактов.
Можно ли подключать диагностический сканер к разъему OBD2 ВАЗ 2107 самостоятельно, и какие моменты стоит учесть?
Подключение диагностического сканера к разъему OBD2 ВАЗ 2107 вполне доступно для самостоятельного выполнения. Перед этим следует убедиться, что зажигание выключено, чтобы избежать короткого замыкания. Также важно аккуратно подсоединять штекер сканера, чтобы не повредить контакты. После подключения нужно включить зажигание и дождаться установления связи между прибором и автомобилем для считывания кодов ошибок или параметров работы двигателя.
Почему иногда бывает сложно найти разъем OBD2 в ВАЗ 2107 и как ускорить его обнаружение?
Трудности с поиском разъема OBD2 связаны с тем, что в некоторых модификациях ВАЗ 2107 он может быть немного смещен или закрыт декоративными элементами. Чтобы ускорить поиск, стоит обратиться к инструкции по эксплуатации автомобиля, где приведена схема расположения, либо внимательно осмотреть пространство под панелью слева от руля. Подсветка и использование фонарика помогут лучше рассмотреть детали и не пропустить разъем, который может быть немного спрятан.
