165906381 реле за что отвечает

Реле с артикулом 165906381 применяется в электрических системах автомобилей Opel, Chevrolet и Daewoo для управления цепями, требующими автоматического переключения питания. Конструктивно оно представляет собой электромеханическое устройство с катушкой и контактной группой, обеспечивающее замыкание или размыкание цепи при подаче управляющего сигнала.

Основная функция данного реле – разгрузка силовых цепей, включая вентилятор охлаждения, бензонасос, системы зажигания и обогрева. Использование реле позволяет исключить прохождение высокого тока через элементы управления, продлевая срок службы кнопок, переключателей и электронных блоков. Ток срабатывания катушки составляет в среднем 150–200 мА, а номинальная нагрузка контактов – до 30 А, что позволяет подключать энергоёмкие устройства без дополнительной защиты.

Тип контактов и номинальные токи реле 165906381

Реле 165906381 оснащено группой переключающих контактов типа SPDT (Single Pole Double Throw), что позволяет использовать его как для замыкания, так и для размыкания цепей в зависимости от логики управления. Такая конструкция обеспечивает гибкость подключения и возможность работы в различных схемах питания и сигнализации.

Номинальный ток контактов составляет 30 А при постоянном напряжении 12 В, что соответствует требованиям большинства автомобильных и промышленно-электронных приложений. Допускается кратковременная нагрузка до 40 А при пусковых токах, однако для сохранения ресурса рекомендуется ограничивать рабочую нагрузку значением, не превышающим паспортные параметры.

Материал контактной группы выполнен из сплава меди с серебряным напылением, что снижает переходное сопротивление и уменьшает риск подгорания при частых коммутациях. Для стабильной работы реле важно обеспечивать надежное крепление проводников сечением не менее 2,5 мм² при токах свыше 20 А и использовать защиту от перенапряжений в цепи катушки.

Схема подключения к бортовой сети и распиновка

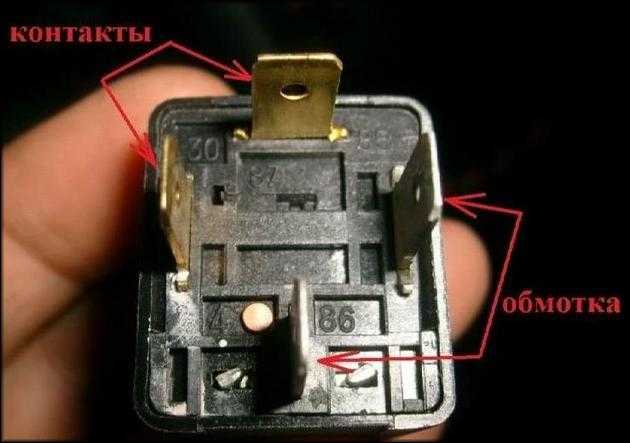

Реле 165906381 подключается к бортовой сети через стандартный четырехконтактный разъем. Контакт 85 соединяется с управляющей цепью, получающей сигнал от блока управления или механического переключателя. Контакт 86 подключается к «плюсу» питания через предохранитель, рассчитанный на рабочий ток цепи.

Контакт 30 используется для подачи постоянного питания от аккумулятора или распределительного блока. Контакт 87 является выходом на потребитель – через него проходит питание при срабатывании реле. При монтаже следует обеспечить надежный контакт в разъеме и использовать провода сечением, соответствующим расчетному току нагрузки.

Схема подключения предусматривает установку реле в месте с защитой от влаги и вибраций, при этом длина проводов до потребителя и источника питания должна быть минимальной для снижения потерь напряжения. Рекомендуется проверять полярность подключения управляющих контактов и состояние изоляции перед вводом в эксплуатацию.

Функция реле в системе зажигания и старта двигателя

Реле 165906381 обеспечивает подачу питания на катушки зажигания и цепь стартера при включении замка зажигания. Оно замыкает силовую цепь только при подаче управляющего сигнала от ключа, предотвращая утечку тока и преждевременный износ контактов замка.

В момент поворота ключа в положение «Старт» реле получает управляющее напряжение и соединяет аккумулятор с цепью стартера. Одновременно активируется питание систем управления двигателем, включая модуль зажигания и форсунки. После запуска двигателя реле автоматически размыкает цепь стартера, предотвращая его повторное включение.

Исправность реле напрямую влияет на стабильность запуска. При залипании контактов возможен постоянный ток на стартер, что приведёт к его перегреву и повреждению зубьев венца маховика. При обрыве обмотки или выгорании контактов двигатель не запустится из-за отсутствия питания катушек и стартера. Для предотвращения отказов рекомендуется проверять состояние контактов и сопротивление обмотки не реже одного раза в год.

Взаимодействие с блоком управления и сигналами управления

Реле 165906381 получает управляющее воздействие от электронного блока управления (ЭБУ) через низковольтный сигнал, формируемый на основании данных с датчиков. При подаче напряжения на управляющую обмотку реле происходит замыкание силовых контактов, что обеспечивает питание соответствующей цепи.

ЭБУ контролирует время активации реле с учетом температурных условий, режима работы двигателя и состояния бортовой сети. Сигналы могут иметь импульсный или постоянный характер в зависимости от конкретной функции реле в системе.

Для корректной работы необходимо обеспечить стабильное соединение управляющей цепи с ЭБУ и исключить падение напряжения выше 0,2 В на контактах. Нарушение качества контакта или искажение управляющего сигнала приводит к неправильной работе подключенных компонентов.

При диагностике рекомендуется проверять параметры управляющего напряжения мультиметром в режиме измерения постоянного тока и анализировать осциллограмму сигнала, чтобы выявить возможные перебои или импульсные помехи.

Методы диагностики: проверка на стенде и мультиметром

Для оценки работоспособности реле 165906381 применяют два основных подхода: тестирование на специализированном стенде и проверка электрических параметров с помощью мультиметра. Оба метода позволяют выявить дефекты катушки, контактов и механизма переключения.

Проверка на стенде выполняется с использованием оборудования, имитирующего реальные условия работы:

• Подача номинального напряжения на управляющую катушку с контролем времени срабатывания.
• Измерение тока срабатывания и отпускания для оценки состояния катушки.
• Контроль переходного сопротивления замкнутых контактов под нагрузкой.
• Анализ нагрева корпуса при длительной работе под номинальной нагрузкой.

Проверка мультиметром подходит для оперативной диагностики в условиях сервиса или гаража:

1. В режиме омметра измерить сопротивление катушки. Значение должно соответствовать технической документации (обычно несколько десятков Ом).
2. При подаче напряжения от внешнего источника фиксировать изменение состояния контактов и их замыкание.
3. Проверить сопротивление замкнутых контактов – превышение допустимых значений указывает на подгорание или износ.

Регулярная диагностика позволяет выявлять деградацию элементов реле до наступления отказа, что снижает риск повреждения подключённого оборудования.

Типичные проявления неисправности и признаки отказа

При механическом износе или повреждении контактных групп наблюдается искрение, увеличение сопротивления контактов, что вызывает перегрев и возможное оплавление разъёмов. В результате падает напряжение в цепи, что вызывает снижение эффективности работы подключённых устройств.

Частым признаком является гул или щелчки внутри корпуса реле при включении и выключении, указывающие на сбои в работе катушки или подпружиненных контактов. Полное отсутствие звука при подаче управляющего сигнала свидетельствует о пробое катушки или разрыве обмотки.

Диагностировать неисправность можно с помощью мультиметра, измеряя сопротивление катушки и проверяя целостность контактов, а также стендовой проверки с имитацией нагрузки и подачи управляющего напряжения. Повышенное время срабатывания или задержки включения также указывают на ухудшение характеристик реле.

При систематических отказах рекомендуется проверить состояние соединительных проводов и разъёмов, поскольку плохой контакт или коррозия могут имитировать неисправность самого реле. Замену реле следует производить при зафиксированных постоянных сбоях в работе, подтверждённых инструментальной диагностикой.

Варианты совместимых заменителей и критерии выбора

Подходят реле с аналогичными характеристиками из серий популярных производителей, например, Bosch 0 332 209 150, Hella 4RA 003 512-01, а также китайские аналоги с маркировкой, соответствующей 12 В/30 А. Необходимо учитывать также габариты корпуса и тип цоколя, чтобы обеспечить надежное монтажное соединение в штатное гнездо.

Критерий выбора включает устойчивость к вибрациям и температурный диапазон эксплуатации, особенно если реле работает в моторном отсеке. Реле с контактами из серебряно-контактного сплава обеспечат лучшую проводимость и долговечность при частых коммутациях нагрузки.

Перед заменой рекомендуется проверить совместимость по электросхеме, учитывая дополнительные функции реле (например, наличие возвратной пружины, время срабатывания). Заменители с несоответствующими характеристиками могут привести к нестабильной работе системы или быстрому выходу из строя.

Практические шаги по замене и меры предосторожности при установке

Для замены реле 165906381 необходимо соблюдать последовательность действий и учитывать особенности электросистемы автомобиля.

1. Отключите питание автомобиля, сняв клемму с аккумулятора, чтобы исключить короткие замыкания и повреждения электроники.

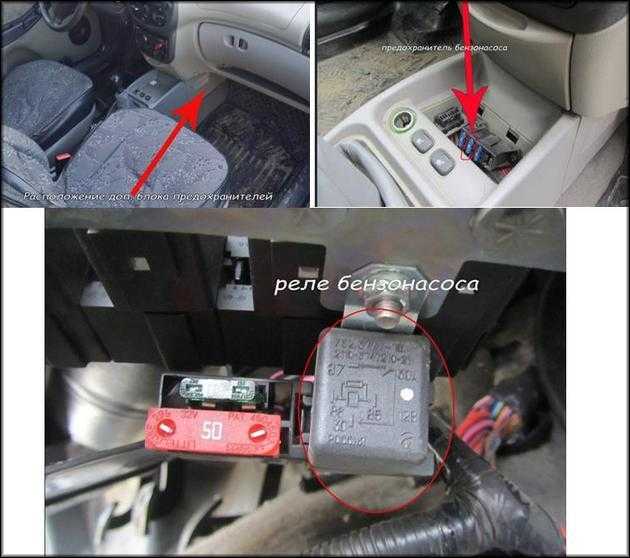

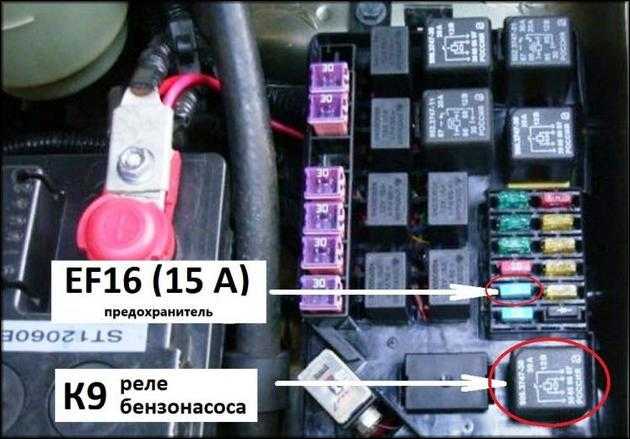

2. Определите точное расположение реле 165906381 в блоке предохранителей или монтажном блоке по схеме автомобиля.
3. Осторожно извлеките старое реле с помощью специальных щипцов или руками, не применяя чрезмерной силы, чтобы не повредить контакты.
4. Осмотрите посадочное место и контакты на предмет окисления, загрязнений или механических повреждений; при необходимости очистите контакты спиртом или контактным очистителем.
5. Убедитесь, что новое реле соответствует техническим характеристикам оригинала (напряжение, ток, тип контактов).
6. Аккуратно установите новое реле на место, полностью зафиксировав контакты в гнезде.
7. Подключите клемму аккумулятора и проведите тестирование системы, включая работу функций, управляемых реле.

Меры предосторожности при установке:

• Работайте в хорошо проветриваемом помещении без открытого огня и искр, чтобы исключить возгорание при контакте с электрооборудованием.
• Не допускайте попадания влаги и загрязнений на контакты реле и в монтажный блок.
• Используйте инструменты с изолированными ручками для работы с электрооборудованием.
• Избегайте механических ударов по реле, чтобы не повредить корпус и внутренние элементы.
• Проверяйте правильность подключения и установки перед подачей питания для предотвращения выхода из строя реле и связанных цепей.

Вопрос-ответ:

Для чего конкретно используется реле с маркировкой 165906381 в автомобильной электросистеме?

Реле 165906381 служит для управления подачей электрического тока на определённые цепи автомобиля. Оно действует как переключатель, который замыкает или размыкает контакт под воздействием управляющего сигнала, обеспечивая подачу питания на нагрузку, например, на систему зажигания, топливный насос или дополнительные потребители. Это позволяет защитить управляющие элементы от больших токов и повысить надёжность работы электрооборудования.

Как можно определить, что реле 165906381 вышло из строя и нуждается в замене?

Признаки неисправности включают отсутствие реакции нагрузки при включении соответствующей функции автомобиля, характерные щелчки реле при подаче сигнала управления отсутствуют или слышны нестандартные звуки. Также возможна нестабильная работа цепи — например, прерывания питания. Проверка может проводиться мультиметром или специализированным тестером, измеряя сопротивление обмотки и проверяя работу контактов при подаче напряжения на катушку.

Какие параметры реле 165906381 нужно учитывать при подборе аналога для замены?

При выборе заменителя обращают внимание на номинальное напряжение катушки, которое обычно составляет 12 В для автомобилей, максимальный ток через контактную группу, который должен соответствовать или превышать нагрузку цепи, а также конфигурацию контактов (например, одно или двухполюсное, нормально разомкнутое или замкнутое). Важно, чтобы размеры и крепления совпадали с оригиналом для удобства монтажа.

Как правильно подключить реле 165906381 в электрическую цепь, чтобы избежать ошибок?

Подключение предполагает соединение выводов катушки реле с управляющим сигналом и землёй, а контактов переключения — между источником питания и потребителем. Необходимо строго соблюдать полярность и назначение контактов, которые обычно обозначены на корпусе или в технической документации. Рекомендуется проверить цепь перед установкой, чтобы не произошло короткого замыкания и повреждения реле или других элементов.

Какие меры безопасности нужно соблюдать при установке и эксплуатации реле 165906381?

Перед монтажом следует отключить питание всей электрической цепи, чтобы исключить поражение током и повреждение оборудования. При работе с реле нельзя допускать попадания влаги и грязи, которые могут вызвать коррозию контактов. Использование подходящего инструмента и проверка правильности подключения снижает риск ошибок. После установки рекомендуется провести тестирование, чтобы убедиться в корректной работе и отсутствии перегрева.
