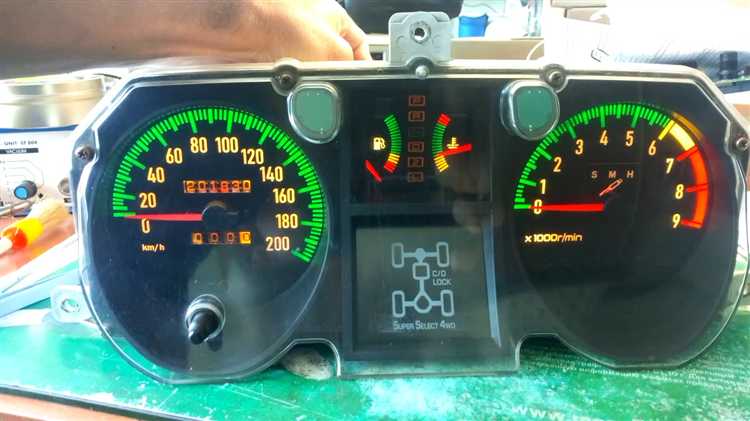

Разборка панели приборов на Mitsubishi Pajero третьего поколения (выпуск 1999–2006 гг.) требует аккуратности и последовательности. Эта процедура может понадобиться для замены ламп подсветки, ремонта проводки, доступа к блоку климат-контроля или снятия всей торпеды. Большинство операций выполняются ручным инструментом без демонтажа рулевой колонки или отключения рулевого управления, что упрощает задачу при наличии базовых навыков.
Перед началом работ необходимо отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания при отсоединении разъёмов. Важно также подготовить мягкую поверхность для хранения снятых элементов, так как декоративные пластиковые панели легко поцарапать. Стандартный набор инструментов: крестовая и плоская отвёртки, пластиковые съёмники, головки на 10 и 12 мм, удлинитель и трещотка.
Порядок демонтажа начинается с удаления центральной рамки, которая держится на клипсах и скрытых саморезах. Далее снимаются декоративные элементы вокруг комбинации приборов, затем сама комбинация – крепится четырьмя болтами. После отсоединения всех разъёмов можно безопасно извлечь панель. При необходимости полного демонтажа торпеды отсоединяются воздуховоды, бардачок и элементы центральной консоли.
Каждую снятую деталь следует промаркировать и фотографировать её положение для последующей сборки. Особое внимание стоит уделить разъёмам и шлейфам – их положение должно быть зафиксировано, чтобы исключить ошибку при подключении. В зависимости от комплектации и года выпуска некоторые элементы могут отличаться конструктивно, поэтому желательно сверяться с сервисной документацией для конкретной модификации Pajero 3.
Подготовка инструментов и отключение аккумулятора перед разборкой
- Набор торцевых головок с трещоткой (желательно 1/4″, головки на 10 мм и 12 мм)
- Крестовая и плоская отвёртки средней длины
- Пластиковые лопатки для снятия декоративных накладок (чтобы не повредить элементы интерьера)
- Удлинитель для трещотки и кардан для труднодоступных болтов
- Фонарь или налобный светильник для освещения зоны работ
- Маркер и изолента для пометок на разъёмах (если потребуется)
Отключение аккумулятора – обязательная мера. Это предотвращает короткие замыкания и исключает случайный запуск подушки безопасности (SRS). Выполняйте отключение строго в следующей последовательности:
- Убедитесь, что зажигание выключено и ключ вынут из замка.
- Откройте капот и отсоедините минусовую клемму аккумулятора ключом на 10 мм. Сначала именно минусовую, чтобы избежать замыкания при случайном касании кузова инструментом.
- Через 2–3 минуты после отсоединения питания подушки безопасности полностью деактивируются.
Храните отключённую клемму в стороне от аккумулятора, чтобы исключить случайный контакт. Только после выполнения этих шагов можно переходить к демонтажу декоративных панелей и самой приборной панели.
Снятие декоративных накладок и вентиляционных решеток
Для демонтажа декоративных элементов панели потребуется пластиковая лопатка или съемник клипс. Использование металлических инструментов не рекомендуется из-за риска повреждения поверхности.
Начинать следует с накладки над бардачком. Вставьте инструмент между накладкой и корпусом панели, аккуратно подденьте и вытяните элемент на себя. Крепление осуществляется на защелках, усилия применять не нужно. При возникновении сопротивления сместите точку поддевания.
Центральные вентиляционные решетки крепятся аналогично – на защелках. Чтобы снять их без повреждений, подденьте нижнюю часть, затем аккуратно потяните за корпус решетки. При снятии будьте внимательны: за решеткой находятся направляющие воздуховодов, которые можно повредить при резких движениях.
Совет: перед снятием элементов рекомендуется прогреть салон до комнатной температуры – пластик становится менее хрупким и лучше поддается демонтажу.
Накладки вокруг магнитолы и блока климат-контроля демонтируются после снятия вентиляционных решеток. Поддевать их следует с нижней части. Под накладками могут находиться скрытые винты, фиксирующие панель, поэтому осмотрите освободившиеся участки на наличие крепежа.
После демонтажа всех накладок и решеток переходите к откручиванию креплений панели приборов.
Демонтаж центральной консоли для доступа к креплениям панели
Перед началом демонтажа необходимо полностью вытащить пепельницу и подстаканники. Они удерживаются защёлками, достаточно аккуратно потянуть их вверх или наружу. Далее потребуется открутить саморезы, скрытые в нише пепельницы и под подстаканником – обычно это два винта с головкой под крестовую отвёртку.
Селектор АКПП (если установлен) необходимо перевести в положение «N» при выключенном двигателе и снятом стояночном тормозе. Это обеспечит свободный доступ к передней части консоли. Рекомендуется обернуть основание селектора мягкой тканью во избежание повреждений.
Следующий шаг – снятие декоративной рамки вокруг блока климат-контроля и магнитолы. Она крепится на клипсах. Использовать пластиковую лопатку для поддевания, начиная с нижнего края. После извлечения рамки открывается доступ к четырём винтам крепления самой консоли, по два с каждой стороны. Их нужно выкрутить, удерживая элементы, чтобы они не упали внутрь.
После этого центральная консоль фиксируется лишь парой клипс в задней части, у рычага стояночного тормоза. Потянуть консоль назад и вверх, одновременно отслеживая проводку прикуривателя и разъёмы питания – их нужно аккуратно отсоединить.
Важно: при наличии дополнительных кнопок (обогрев сидений, блокировка дифференциала и т.п.) разъёмы следует отцеплять поочерёдно, фиксируя их положение для последующей сборки.
Снятая консоль открывает доступ к основным винтам крепления панели приборов по центру. Далее можно переходить к следующему этапу – отвинчиванию креплений панели и подготовке к её демонтажу.
Откручивание крепежей панели приборов в области торпедо
После снятия центральной консоли и декоративных накладок открывается доступ к основным точкам крепления панели приборов. В передней части торпедо расположено несколько винтов и болтов, фиксирующих панель к кузову. Для работы потребуется ключ на 10 мм, крестовая отвертка и удлинитель с трещоткой.
Первым делом откручиваются два верхних болта, расположенные под козырьком приборного щитка. Для доступа потребуется снять пластиковый козырёк, предварительно освободив его от защёлок, потянув вверх с небольшим усилием.
Затем следует перейти к нижним креплениям. Под рулевой колонкой находится пластиковая крышка, за которой скрыты ещё два болта. После демонтажа крышки болты откручиваются при помощи трещотки с удлинителем. Обязательно фиксируйте руль в нижнем положении для облегчения доступа.
С правой стороны торпедо, в зоне перчаточного ящика, находятся дополнительные крепления. Для их демонтажа необходимо извлечь бардачок, нажав на боковые фиксаторы, после чего освободить два винта, удерживающих панель в углу со стороны пассажира.
Также стоит обратить внимание на скрытые саморезы в районе боковых воздуховодов и возле центральной части под аудиосистемой. Их местоположение может варьироваться в зависимости от комплектации, поэтому рекомендуется использовать фонарик и осмотреть углубления на предмет крепежей.
После удаления всех видимых элементов панель остаётся закреплённой лишь на направляющих и внутренних защёлках. На этом этапе важно не тянуть панель резко – в глубине могут оставаться неоткрученные точки. Рекомендуется слегка приподнимать края панели, одновременно проверяя сопротивление в различных участках.
Извлечение панели с отключением разъёмов проводки
После откручивания всех креплений панель удерживается только на разъёмах проводки, расположенных за ней. Для доступа потребуется аккуратно потянуть панель на себя, не выдёргивая её полностью – достаточно освободить переднюю кромку на 10–15 см, чтобы увидеть все подключённые разъёмы.
Разъёмы проводки расположены в разных зонах: к блоку климат-контроля, к аудиосистеме, к кнопкам управления (ESP, обогрев, аварийка), к панели приборов и к подсветке. Для начала отключаются крупные многопиновые разъёмы приборного щитка, затем идут разъёмы кнопок и остальных элементов. Все фиксаторы нажимаются строго в направлении, указанном на корпусе разъёма – обычно это центральная или боковая защёлка. Использование отвёртки допустимо только при невозможности нажатия пальцами, чтобы избежать повреждений.
Некоторые разъёмы дополнительно фиксируются металлическими скобами – их необходимо сначала отогнуть. Также встречаются разъёмы с поворотным замком: сначала отжимается стопор, затем поворачивается рамка, вытягивающая разъём.
После отключения всех разъёмов панель можно полностью вынуть из посадочного места. При вынимании не допускается перекос – корпус панели должен выходить равномерно, чтобы не повредить направляющие и облицовку.
На финальном этапе рекомендуется визуально проверить каждый разъём и проводку на предмет изломов, перегибов или ослабленных контактов, особенно в районе приборной панели и центральной консоли, где часто встречаются повреждения из-за недостатка свободного хода кабеля.
Особенности доступа к блоку предохранителей и проводке за панелью
Блок предохранителей в Mitsubishi Pajero 3 расположен непосредственно за приборной панелью с левой стороны водителя. Для обеспечения доступа к нему необходимо снять декоративные накладки и получить возможность свободного извлечения панели.
Перед началом работ обязательно отключите аккумулятор для предотвращения короткого замыкания и повреждения электроники.
- Снимите нижнюю панель под рулевой колонкой, открутив крепежные винты и аккуратно отсоединив защелки.
- Открутите крепления приборной панели, расположенные в области торпедо и центральной консоли, чтобы обеспечить свободу движения панели.
- Осторожно вытяните панель вперед, не применяя чрезмерных усилий, чтобы избежать повреждения пластиковых фиксаторов и проводки.
- За панелью находятся разъемы проводки, которые необходимо аккуратно отсоединить. Используйте специальные инструменты для разблокировки фиксаторов разъемов.
- При доступе к блоку предохранителей убедитесь в отсутствии следов окисления или повреждений на контактах, при необходимости очистите контакты специальными средствами.
Обратите внимание, что часть проводки крепится пластиковыми стяжками и фиксаторами. Для предотвращения повреждений рекомендуется предварительно ослабить или разрезать стяжки, а после сборки заменить их на новые.
При повторной установке панели проверьте правильность подключения всех разъемов, избегайте перекручивания и натяжения проводов, чтобы исключить риск обрыва и короткого замыкания.
Проверка состояния снятых элементов и подготовка к обратной сборке
Проверьте состояние разъёмов проводки: контакты не должны иметь окисления, загрязнений или деформаций. При необходимости очистите их специальным контактором или изопропиловым спиртом, избегая механических повреждений. Осмотрите провода на предмет перетирания и трещин изоляции.
Подсветка и приборные лампы требуют проверки на исправность. При обнаружении перегоревших элементов замените их до сборки. Это позволит избежать повторного разбора в будущем.
Перед установкой панели убедитесь в целостности уплотнителей и прокладок, отвечающих за герметизацию и шумоизоляцию. Если резиновые детали деформированы или изношены, замените их для предотвращения сквозняков и вибраций.
При подготовке к обратной сборке рекомендуется аккуратно пронумеровать и разложить винты и крепёжные элементы по зонам их крепления. Это упростит монтаж и исключит путаницу с крепёжом разных диаметров и длины.
Нанесите на крепёжные резьбовые соединения фиксатор резьбы средней прочности, если это предусмотрено заводской инструкцией. Это предотвратит самопроизвольное раскручивание в процессе эксплуатации.
Перед монтажом панели повторно проверьте правильность подключения всех разъёмов и отсутствие перекручивания или зажатия проводов. Это исключит сбои в работе электроники и гарантирует долговечность узла.
Установка панели приборов на место с подключением всех разъёмов
Перед установкой панели убедитесь, что все разъёмы очищены от пыли и загрязнений. Повреждённые контакты необходимо восстановить или заменить. Подключение разъёмов следует выполнять аккуратно, чтобы избежать деформации клемм.
Начинайте подключение с крупных разъёмов проводки, которые фиксируют основные функции панели: подсветку, спидометр и тахометр. Разъёмы должны защёлкнуться с характерным щелчком, что гарантирует надёжный контакт.
После основных разъёмов подключите дополнительные: сигнализацию, аудиосистему и блок управления климатом, если они интегрированы в панель. При подсоединении каждого разъёма проверяйте надёжность фиксации и отсутствие люфта.
Установите панель на посадочное место, аккуратно совмещая все крепёжные элементы. Не допускайте перекосов, чтобы избежать повреждения пластика и креплений. Фиксируйте панель в порядке, обратном демонтажу, применяя рекомендованный момент затяжки болтов (обычно 2-3 Н·м).
По завершении сборки подключите аккумулятор и проверьте работу всех индикаторов и приборов. В случае неработающих элементов отключите питание и повторно проверьте подключение разъёмов на предмет надёжности и правильной ориентации.
Вопрос-ответ:
Какие инструменты понадобятся для снятия панели приборов на Паджеро 3?
Для работы потребуются крестовая и плоская отвёртки, набор торцевых головок (обычно 8 и 10 мм), пластиковые монтажные лопатки для аккуратного снятия облицовок, а также трещотка с удлинителем. Иногда может понадобиться ключ на 12 мм для отдельных креплений. Важно иметь хороший доступ к деталям и достаточно света.
Как правильно отключить электроразъёмы при снятии панели, чтобы не повредить проводку?
Сначала нужно отсоединять клеммы аккуратно, удерживая фиксирующие защёлки, не тянув за провода. Разъёмы лучше освобождать с помощью пластиковых монтажных лопаток или аккуратно нажав на фиксатор пальцами. Если защёлка туго ходит, можно слегка поддеть её плоской отвёрткой, но делать это аккуратно, чтобы не сломать пластиковую часть.
Какие трудности могут возникнуть при демонтаже панели приборов на Паджеро 3?
Чаще всего сложность заключается в доступе к крепежам, расположенным за центральной консолью и торпедо. Некоторые винты трудно увидеть или достать без предварительного снятия декоративных элементов. Также нужно осторожно обращаться с электроразъёмами, чтобы не повредить контакты. Ещё возможна необходимость частичного отсоединения воздуховодов или облицовок для удобства работы.
Как проверить работоспособность панели приборов после установки на место?
После подключения всех разъёмов включите зажигание и обратите внимание на индикацию и подсветку приборов. Проверьте показания спидометра, тахометра, уровень топлива и температуры двигателя. Можно также пройтись по функциям кнопок и переключателей на панели. Если какие-то индикаторы не загораются или отображаются некорректно, следует перепроверить соединения и контакты.
Нужно ли отключать аккумулятор перед началом снятия панели приборов?
Да, рекомендуется отключить клемму минусового провода аккумулятора. Это уменьшит риск короткого замыкания и защитит электронику автомобиля от повреждений во время отсоединения разъёмов и работы с проводкой. После окончания работ и установки панели клемму можно подключить обратно.
