Корректная установка спидометра позволяет точно отслеживать скорость, пробег и время поездки. Это особенно важно при регулярных тренировках, длительных маршрутах и езде по незнакомой местности. Большинство современных спидометров поставляются с универсальным комплектом для самостоятельной установки, подходящим для большинства велосипедных рам и типов вилок.
Перед началом работ необходимо выбрать подходящее устройство: проводной или беспроводной спидометр. Проводные модели дешевле и стабильнее, но требуют аккуратной прокладки кабеля. Беспроводные – удобнее в монтаже, однако могут давать погрешности при сильных электромагнитных помехах. Важно также учитывать диаметр колёс, поскольку он влияет на точность расчёта пройденного расстояния и скорости.
Для установки понадобятся: само устройство, комплект крепежей, магниты на спицу и сенсор на вилку, а также пластиковые стяжки или резинки. Не лишним будет иметь под рукой шестигранный ключ, бокорезы и изоленту. Перед фиксацией всех элементов рекомендуется временно закрепить компоненты и провести пробный заезд, чтобы убедиться в корректной передаче сигнала и точных показаниях.
Один из ключевых моментов – правильное размещение магнита на спице. Он должен проходить в пределах 1–3 мм от датчика, иначе возможны пропуски сигнала. После тестирования и окончательной фиксации компонентов следует откалибровать спидометр: ввести точный размер окружности колеса (например, 2105 мм для колеса 700×25C). Эти данные обычно указываются в инструкции или рассчитываются по формуле длины окружности.
Выбор подходящего спидометра для конкретного типа велосипеда
При подборе спидометра важно учитывать конструкцию велосипеда, способ крепления и предполагаемые условия эксплуатации. Один и тот же прибор может подойти для городского велосипеда, но оказаться непригодным для маунтинбайка или шоссейника из-за различий в раме, вилке или диаметре колёс.
- Городские и дорожные велосипеды – совместимы практически с любыми базовыми моделями спидометров, как проводными, так и беспроводными. Приоритет – компактность, читаемый дисплей и минимальное энергопотребление.
- Горные велосипеды (MTB) – предпочтительны влагозащищённые и ударостойкие устройства с беспроводным подключением. Проводные модели здесь быстро выходят из строя из-за вибраций и возможного повреждения кабеля на пересечённой местности.
- Шоссейные велосипеды – важна точность измерений на высокой скорости и минимальный вес. Выбирают беспроводные модели с датчиком на втулке или магните на спицах. Некоторые используют ANT+ или Bluetooth-синхронизацию с навигационными компьютерами.
- Складные и компактные велосипеды – стоит обратить внимание на универсальность крепления, поскольку нестандартная геометрия рамы может не позволить установить классический сенсор на вилке. Часто применяются модели с GPS-базой без необходимости монтажа внешнего датчика скорости.
- Фэтбайки и велосипеды с нестандартными ободами – требуют особого подхода. Некоторые спидометры не поддерживают колёса большого диаметра или ширины. Необходимо проверять, настраивается ли окружность колеса вручную, а не только по шаблону.
Также следует учитывать тип экрана (монохромный или цветной), наличие подсветки, автозапуска, поддержку внешних датчиков каденса и пульсометра. Перед покупкой важно уточнить совместимость устройства с конкретным размером колёс и способом монтажа магнита и датчика.

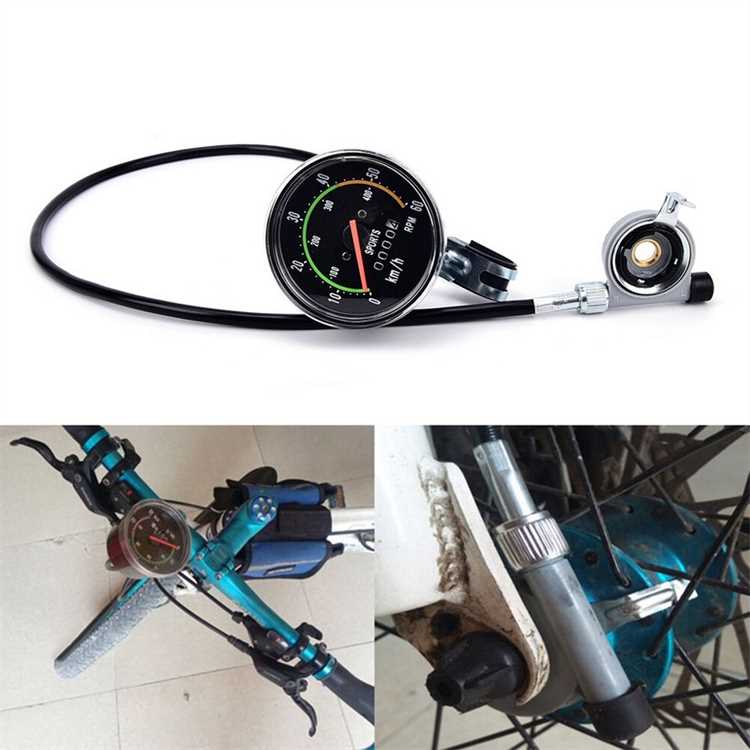

Необходимые инструменты и комплектующие для установки
Кронштейн крепления входит в комплект большинства спидометров. Он подбирается под диаметр руля, обычно 22,2 мм, 25,4 мм или 31,8 мм. При несовпадении размеров требуется установка проставки.
Датчик скорости размещается на вилке велосипеда. Он фиксируется стяжками или винтовым зажимом. Некоторые модели требуют точного выравнивания относительно магнита – соблюдение инструкции критично для корректных показаний.
Магнит устанавливается на одну из спиц переднего колеса. Оптимальное расстояние до датчика – 3–5 мм. Магнит должен быть прочно закреплён и не сдвигаться при вращении колеса. Подходит как винтовая, так и хомутообразная фиксация.
Проводной или беспроводной блок спидометра закрепляется на руле. Проводной требует аккуратной укладки кабеля вдоль вилки и рамы. Для фиксации используют нейлоновые стяжки. Кабель не должен быть в натяжении или мешать повороту руля.
Крестовая отвертка может понадобиться для закрепления некоторых видов кронштейнов или доступа к батарейному отсеку. В редких случаях требуется шестигранный ключ (обычно 3 или 4 мм).
Батарейки формата CR2032 или LR44 требуются для питания как датчика, так и основного блока. Уточнение модели – по маркировке устройства. Перед установкой батарей рекомендуется проверить контактные площадки на наличие окислов.
Изоляционная лента или термоусадка используются для дополнительной защиты проводов в проводных моделях, особенно при установке в дождливом или грязном климате.
Для качественной установки рекомендуется наличие бокового света или налобного фонаря – это упрощает визуальный контроль выравнивания датчика и магнита в условиях недостаточной освещённости.
Определение оптимального места крепления дисплея на руле
Высота крепления должна соответствовать линии взгляда: центр экрана на 2–3 см ниже уровня глаз всадника. При росте 170–180 см рекомендуют монтировать дисплей на отметке 115–120 см от земли.
Угол наклона экрана – 10–15° вниз относительно горизонтали руля. При таком угле солнечные лучи не создают блики, а цифры остаются четкими при скорости до 30 км/ч.
Сторона руля для установки выбирается по доминирующей руке: для правшей дисплей справа, для левшей – слева. При этом обеспечивается удобство нажима на кнопки без смены хвата.
Используйте монтажный хомут шириной 12–15 мм, усилие затяжки 2–3 Н·м. Пластиковые хомуты ухудшают жесткость крепления, что может привести к дребезгу в неровностях.
Проверяйте обзор под нагрузкой: после монтажа проедьте 1 км по ровной трассе с переходом взгляда от дороги к дисплею за 0,4–0,6 с. Если время больше – сдвиньте экран ближе.
Для защиты от влаги и грязи обеспечьте свободный сброс воды: дисплей не должен упираться в грипсы или тормозные ручки, оставляйте зазор не менее 2 мм по периметру корпуса.
Монтаж датчика скорости на переднюю вилку
Датчик скорости чаще всего устанавливается на левую сторону передней вилки, так как это упрощает прокладку кабеля или связь с беспроводным передатчиком. Важно выбирать участок вилки, на котором корпус датчика будет находиться на одном уровне с магнитом, установленным на спице колеса.
Перед монтажом необходимо очистить участок крепления от пыли и влаги. Для фиксации обычно используются пластиковые хомуты, реже – резиновые кольца. Хомуты следует затягивать умеренно, чтобы не повредить корпус датчика и не допустить его смещения при движении.
Расстояние между датчиком и магнитом должно составлять не более 5 мм. При превышении этого значения сигнал может теряться, особенно на неровностях. Магнит фиксируется на одной из спиц напротив установленного датчика. При его установке необходимо убедиться, что при вращении колеса магнит проходит строго мимо рабочей зоны датчика, а не скользит мимо корпуса в произвольном месте.
После монтажа следует вручную провернуть колесо и убедиться, что магнит не задевает датчик и не смещается. Если используется проводная модель, кабель прокладывается вдоль вилки и закрепляется через равные промежутки с помощью дополнительных хомутов, избегая перегибов и натяжения.
Финальный этап – проверка корректности считывания сигнала. При вращении колеса на дисплее должно появляться значение скорости. Если этого не происходит – следует отрегулировать расстояние между датчиком и магнитом или проверить ориентацию датчика.
Крепление магнита на спицу колеса
Магнит необходимо закрепить на одной из спиц переднего колеса, в том месте, где он будет проходить максимально близко к датчику скорости, установленному на вилке. Расстояние между магнитом и датчиком должно составлять не более 5 мм. Превышение этого зазора приводит к нестабильной работе спидометра или полному отсутствию сигнала.
Для фиксации используется комплектный держатель, чаще всего в виде пластикового корпуса с винтом или защёлкой. Убедитесь, что магнит располагается на той же высоте, что и датчик. Проверить это удобно, проворачивая колесо и наблюдая, пересекает ли магнит зону чувствительности датчика. При необходимости положение можно скорректировать, ослабив крепление и сдвинув магнит вдоль спицы.
После фиксации обязательно проверьте плотность крепления. Магнит не должен сдвигаться при вращении колеса или от вибрации. Дополнительная фиксация возможна с помощью капли термоклея или изоленты, но это актуально только при нестандартных или повреждённых креплениях.
Установленный магнит должен вызывать отклик у спидометра при каждом прохождении мимо датчика. Для проверки достаточно несколько раз провернуть колесо – на экране должны появиться изменения скорости или импульсы в режиме настройки. Если этого не происходит, следует уменьшить зазор или проверить ориентацию магнита и датчика.
Подключение проводов или настройка беспроводной связи
Проводные спидометры требуют аккуратного прокладывания кабеля от датчика на вилке до дисплея на руле. Для надежного соединения используйте комплектные разъемы или герметичные клеммы, чтобы исключить попадание влаги. Кабель следует фиксировать пластиковыми хомутами вдоль рамы, избегая натяжения и перехлестов с тормозными или переключающими тросами.
Перед подключением проверьте целостность проводов и разъемов мультиметром. Обрезайте лишнюю длину, оставляя небольшой запас для маневра. В местах соединения желательно применять изоленту или термоусадочные трубки для защиты от коррозии и механических повреждений.
Беспроводные модели сопрягаются с датчиком и дисплеем через встроенный Bluetooth или радиочастотный модуль. Для настройки активируйте режим поиска на спидометре, после чего включите датчик, расположенный на переднем колесе. Светодиодные индикаторы укажут успешное соединение.
При отсутствии связи проверьте правильность установки датчика и магнита, а также удаленность дисплея от источников сильных электромагнитных помех. Расстояние между приемником и передатчиком не должно превышать 1,5 метра без препятствий.
После подключения обязательно выполните калибровку устройства, указав диаметр колеса в миллиметрах, чтобы обеспечить точность измерений скорости и расстояния.

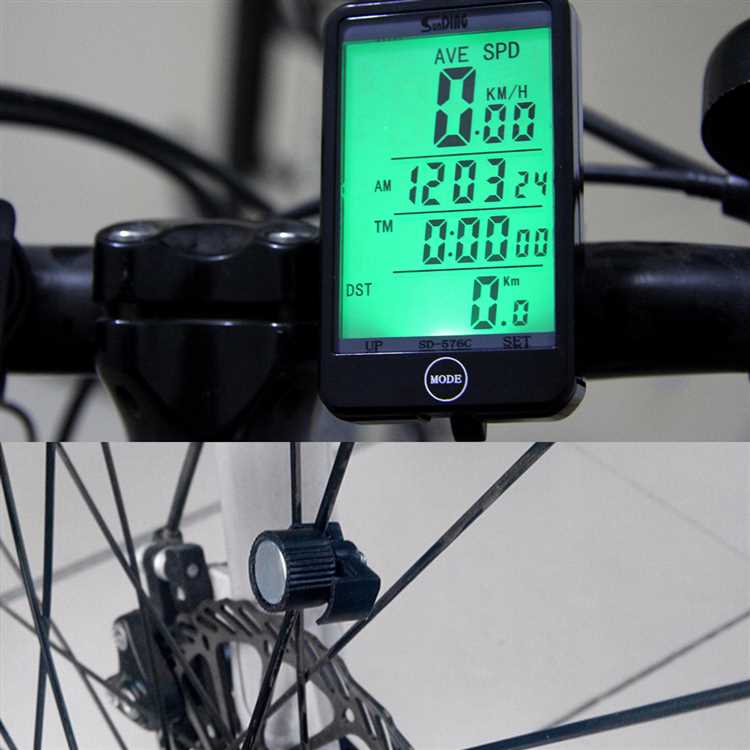

Проверка точности измерений и настройка диаметра колеса
Для корректной работы спидометра необходимо точно задать диаметр колеса. Неверные параметры приводят к ошибкам в отображении скорости и пройденного расстояния.
Основной метод определения диаметра – измерение окружности колеса. Для этого следует:
- Опустить велосипед, чтобы колесо касалось ровной поверхности.
- Отметить точку на покрышке у земли.
- Прокатить колесо ровно один полный оборот, отметив новую точку касания с поверхностью.
- Измерить расстояние между двумя метками – это и будет длина окружности колеса.
Значение длины окружности вводится в спидометр в миллиметрах или миллиметрах с точностью до 1 мм. Типичные значения для стандартных колес:
- 26″ – примерно 2070 мм
- 27.5″ – около 2145 мм
- 28″ или 700C – около 2195 мм
После ввода параметра рекомендуется проверить точность измерений в реальных условиях. Для этого можно проехать фиксированное расстояние (например, 1 км) и сравнить данные спидометра с измерениями по карте или GPS.
Если показания отличаются более чем на 2%, скорректируйте значение окружности следующим образом:
- Уменьшите длину окружности, если спидометр показывает больше пройденного расстояния.
- Увеличьте длину окружности, если показания меньше фактических.
Корректировки следует проводить маленькими шагами – по 5–10 мм, чтобы избежать больших ошибок.
После каждой корректировки повторите тест, пока данные не совпадут с эталонными значениями.
Диагностика неисправностей после установки
Отсутствие показаний на дисплее – проверьте правильность подключения проводов или состояние батареи в беспроводном датчике. При наличии проводов осмотрите места соединений на предмет повреждений или окисления контактов. В беспроводных моделях убедитесь в правильном расстоянии между датчиком и магнитом (обычно не более 5 мм).
Неправильные или нестабильные данные скорости – проверьте положение магнита на спице: он должен проходить непосредственно перед датчиком без зазоров. Осмотрите колесо на наличие деформаций, влияющих на магнитное поле. Настройте в спидометре точный диаметр колеса согласно инструкции и измерениям, иначе расчёт скорости будет искажён.
Прерывание сигнала или сбои при движении – исключите механические повреждения кабеля, потертости изоляции. Для беспроводных моделей устраните источники электромагнитных помех, например, близость мощных моторов или проводов с высоким напряжением. Обеспечьте надёжное крепление датчика и магнита, чтобы избежать вибраций и смещений.
Отсутствие подсчёта дистанции – убедитесь, что кнопка сброса не была случайно активирована. Проверьте настройки режима спидометра, так как некоторые устройства требуют дополнительного включения подсчёта пройденного пути.
Ошибка в отображении времени или часов – выполните повторную установку времени через меню устройства. При отсутствии сохранения времени после выключения проверьте состояние батарейки.
Рекомендуется регулярно проверять крепления и состояние элементов спидометра, особенно после интенсивной эксплуатации или езды по неровной поверхности.
Вопрос-ответ:
Как правильно подобрать место для крепления дисплея спидометра на руле велосипеда?
Оптимальное место для дисплея — такое, где он будет легко виден во время движения, но не будет мешать управлению. Обычно выбирают центральную часть руля, ближе к рукам. При креплении стоит проверить, чтобы дисплей не закрывался руками и не мешал тормозным или переключающим механизмам. Также стоит учесть угол наклона, чтобы экран не бликовал на солнце и данные были читаемы при разных условиях освещения.
Как проверить правильность установки магнита и датчика на спицу и вилку?
Магнит устанавливают на спицу так, чтобы он проходил как можно ближе к датчику на передней вилке, обычно расстояние не превышает 3–5 мм. После установки нужно несколько раз прокрутить колесо и посмотреть, фиксирует ли спидометр импульсы. Если устройство не реагирует, следует проверить параллельность расположения датчика и магнита, а также отсутствие препятствий между ними. Иногда помогает небольшая регулировка положения датчика или магнита.
Можно ли установить спидометр на велосипед без проводов, и чем это отличается от проводного варианта?
Да, есть модели спидометров с беспроводной связью, которые не требуют прокладки кабелей от датчика к дисплею. Главный плюс — удобство монтажа и отсутствие риска повреждения проводов. Однако беспроводные устройства могут потреблять больше батарейки, и иногда сигнал может прерываться на дальних расстояниях или при сильных помехах. Проводные модели обычно стабильнее, но их установка требует аккуратной укладки проводов и надежного закрепления.
Как правильно настроить диаметр колеса в спидометре для точного измерения скорости и расстояния?
Для настройки необходимо знать точный внешний диаметр колеса вместе с покрышкой. Обычно производители покрышек указывают размер на боковине, например, 700x35c или 26×2.0. Эти значения можно перевести в миллиметры или миллиметры окружности. В меню спидометра выбирают соответствующий параметр или вводят длину окружности колеса вручную, замеренную рулеткой или вычисленную по формуле. Правильная настройка исключает ошибочные показания скорости и пройденного пути.
