Отличия биполярного и RGB светодиодов по схеме подключения
Главное отличие в схеме подключения – число независимых цветовых каналов. У биполярного светодиода каждый канал работает по принципу включения-выключения. RGB-светодиод допускает более гибкое управление яркостью каналов через широтно-импульсную модуляцию, но с ограничениями по количеству цветов, доступных одновременно.
Подключение с общим анодом и общим катодом: схема и особенности
Резисторы подбираются по закону Ома, исходя из напряжения питания и допустимого тока светодиода (обычно 10–20 мА). Например, при питании 5 В и падении напряжения на кристалле 2 В, резистор должен быть около 150 Ом ( (5 В – 2 В) / 0,02 А ).
При проектировании схемы следует учитывать тип светодиода, так как перепутать анод с катодом визуально невозможно. Точное определение производится по маркировке или проверкой мультиметром в режиме «прозвонки диодов».
Расчёт тока и подбор резисторов для каждого цвета
Резистор рассчитывается по закону Ома: R = (Uпит – Uпр) / I, где Uпит – напряжение питания (обычно 5 В), Uпр – прямое напряжение диода, I – желаемый ток (обычно 15–20 мА для стандартных светодиодов).
Пример расчёта для питания 5 В и тока 20 мА:
Красный: R = (5 – 2) / 0.02 = 150 Ом
Зелёный: R = (5 – 3) / 0.02 = 100 Ом
Синий: R = (5 – 3.2) / 0.02 = 90 Ом
При отсутствии резистора точного номинала берётся ближайшее большее стандартное значение. Например, вместо 90 Ом – 100 Ом. Это снижает яркость, но продлевает срок службы диода.

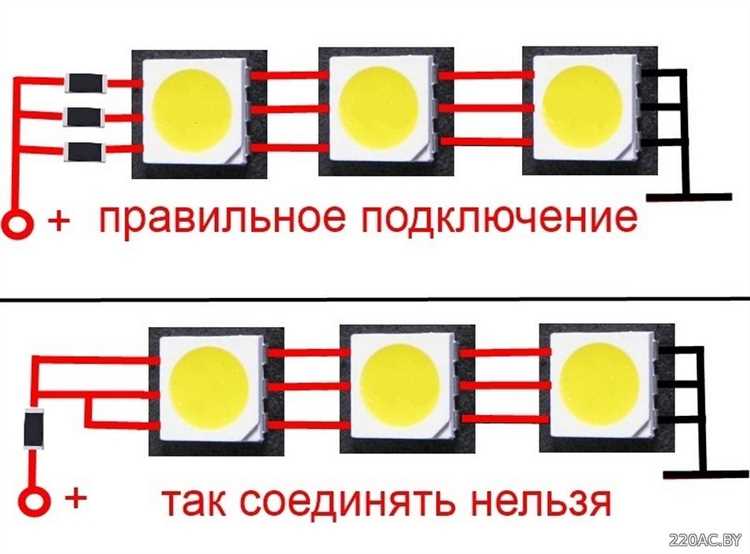

При подключении с общим катодом резисторы включаются между анодами цветов и плюсом питания. При подключении с общим анодом – между катодами и минусом питания. Резисторы обязательны в любом случае, иначе светодиод выйдет из строя.
Для каждого цветового канала требуется резистор, подбираемый по закону Ома: R = (Vпит — VLED) / I, где Vпит – напряжение питания (обычно 5 В), VLED – падение напряжения на кристалле (примерно 2 В для красного, 3 В для зелёного и синего), I – ток (рекомендуется 15–20 мА). Например, для красного канала: R = (5 — 2) / 0.02 = 150 Ом.
Пины Arduino, например D9, D10 и D11, могут управлять яркостью через функцию analogWrite() благодаря ШИМ. Это позволяет смешивать цвета и получать оттенки. Подключение резисторов производится между пином микроконтроллера и анодом или катодом соответствующего цвета в зависимости от типа светодиода.
При использовании STM32, ESP32 и других микроконтроллеров алгоритм подключения аналогичен. Главное – учитывать уровень логики и выходной ток пинов, который должен быть не менее 20 мА для стабильной работы всех каналов одновременно.
Проверка работоспособности светодиода с помощью мультиметра
Подключите красный щуп к аноду светодиода, а чёрный – к катоду. Если светодиод исправен, на экране мультиметра отобразится падение напряжения в диапазоне 1,8–3,3 В, в зависимости от цвета светодиода (красный – около 1,8 В, синий или белый – ближе к 3 В). Одновременно светодиод может слегка светиться.
Если измерение показывает 0 или очень низкое напряжение, светодиод может быть закорочен. Если значение отсутствует (или отображается как обрыв цепи), вероятен обрыв внутри корпуса или неправильное подключение щупов.
Важно соблюдать правильную полярность, так как обратное подключение не покажет падение напряжения. В случае сомнений используйте функцию прозвонки, если она есть, или измеряйте сопротивление в режиме омметра с небольшой чувствительностью.
Типичные ошибки при подключении и способы их устранения
- Ошибка: Подключение без ограничивающего резистора.
Решение: Всегда ставьте резистор, рассчитывая его значение по формуле R = (Uпит — Uсв) / Iсв, где Uпит – напряжение питания, Uсв – падение напряжения на светодиоде, Iсв – желаемый ток. - Ошибка: Неверный выбор сопротивления для каждого цвета.
- Ошибка: Использование слишком высокого напряжения питания без адаптации схемы.
Решение: Выбирайте источник питания с напряжением, подходящим для светодиода и резистора. Иначе светодиод может перегреться или выйти из строя.
Вопрос-ответ:
Как определить назначение каждого из трёх выводов светодиода?
Трёхвыводной светодиод обычно имеет два вывода для разных цветовых каналов и общий вывод — либо анод, либо катод. Чтобы понять, какой вывод общий, а какие — цветовые, можно использовать мультиметр в режиме прозвонки диодов. При подключении красного щупа к одному выводу и чёрного к другому светодиод может слегка светиться, что укажет направление тока и позволит определить общий вывод. Для каждого цвета проверяют отдельно. Такой метод помогает избежать ошибки при подключении и правильно распределить сигналы.
Почему после подключения трёхвыводного светодиода один из цветов не загорается?
Чаще всего это связано с неправильным подключением общего вывода — анода или катода. Если, например, светодиод с общим анодом подключён к земле, цвет не будет светиться. Также причиной может быть неправильный расчёт резистора, который ограничивает ток, либо повреждение самого диода. Проверка мультиметром и правильная схема подключения помогут устранить проблему.
Как выбрать подходящие резисторы для каждого цветового вывода светодиода?
Для расчёта сопротивления нужно учитывать рабочее напряжение каждого цветового диода и желаемый ток. Обычно красный цвет требует меньшее напряжение (около 2 В), зелёный и синий — чуть больше (около 3 В). Зная напряжение питания и желаемый ток (например, 20 мА), вычисляют сопротивление по формуле: R = (U питания — U светодиода) / ток. Резисторы с правильным номиналом обеспечат стабильную яркость и защитят светодиод от перегрузки.
Можно ли подключить трёхвыводной светодиод напрямую к Arduino без резисторов?
Подключение без резисторов не рекомендуется. Встроенный контроллер Arduino не ограничивает ток, и светодиод может перегореть из-за слишком большого тока. Резисторы служат для защиты диода и платы, снижая ток до безопасного уровня. В некоторых случаях при низком напряжении и небольшой нагрузке светодиод может работать, но это нестабильно и сокращает срок службы компонентов.
Чем отличается подключение светодиода с общим анодом от светодиода с общим катодом?
В светодиодах с общим анодом все аноды соединены вместе и подключаются к положительному напряжению, а отдельные катоды управляют цветами. В светодиодах с общим катодом — наоборот: общий вывод — катод, подключён к земле, а цвета управляются подачей напряжения на аноды. Выбор схемы влияет на логику управления и требует разной схемотехники при программировании и монтаже.
Как определить выводы трёхвыводного светодиода перед подключением?
Трёхвыводной светодиод обычно имеет общий вывод — анод или катод, и два отдельных вывода для каждого из цветовых каналов. Чтобы правильно подключить, нужно определить, какой вывод общий. Для этого можно использовать мультиметр в режиме прозвонки диодов: коснитесь щупами к разным выводам и посмотрите, при каком положении светодиод светится или показывает падение напряжения. Общий вывод обычно соединён с более длинным выводом или находится в центре корпуса. После определения общего вывода, остальные два — это катоды или аноды каждого цвета, которые подключаются к управляющим сигналам через ограничительные резисторы.
