Подключение четырёхпроводного интерфейса с линиями 5V, DATA, DATA и GND требует точного понимания уровня сигналов, направления передачи и схемных ограничений. Такой тип соединения часто встречается в устройствах с двухпроводной передачей данных по схеме Half-Duplex, где обе линии DATA могут быть объединены, но физически разведены для обеспечения развязки на уровне схемы.
Линия 5V служит для питания периферийного устройства, и её можно подключать напрямую к пину питания микроконтроллера при условии соответствия по току и напряжению. Перед подключением необходимо проверить, не превышает ли потребляемый ток устройства максимально допустимую нагрузку на пин питания микроконтроллера или внешнего стабилизатора, если он используется.
GND должен быть соединён с общей землёй микроконтроллера. Несоблюдение общего потенциала может привести к ошибкам передачи данных или повреждению компонентов. Контур заземления должен быть как можно короче, особенно при работе на высоких скоростях передачи.
При подключении линий DATA важно уточнить, как они реализованы в устройстве. Если обе линии DATA дублируют друг друга, подключение может производиться к одному пину микроконтроллера с использованием подтягивающего резистора (обычно 4.7–10 кОм) к линии питания. Если одна линия служит для передачи, а другая – для приёма, потребуется использование двух отдельных пинов и настройка одного на вход, другого – на выход с возможностью перехода в высокоимпедансное состояние.
Рекомендуется использовать защитные резисторы (около 330 Ом) в линиях DATA для ограничения входного тока при ошибочном конфигурировании пинов микроконтроллера. При использовании общих шин данных необходимо учитывать возможность коллизий и внедрять соответствующую логику управления направлением передачи на уровне прошивки.
GND – общий провод, замыкающий цепь питания и сигнального обмена. Он должен быть надежно соединён с землёй микроконтроллера. При отсутствии общего GND передача данных становится невозможной или приводит к нестабильной работе. Недопустимо использовать разные источники питания без общего заземления, особенно при работе с модулями с внутренними тактируемыми логическими схемами.
Как определить направление передачи сигнала по линии DATA
Чтобы точно установить направление передачи данных по линии DATA, необходимо определить, какой из подключённых устройств инициирует передачу, а какой принимает. Это можно сделать с помощью осциллографа или логического анализатора, подключённого к линии DATA и общему проводу (GND).
- Подключите осциллограф к линии DATA и зафиксируйте начало сеанса связи.
- Включите оба устройства и зафиксируйте момент начала активности на линии DATA.
- Обратите внимание на первый переход уровня (из HIGH в LOW или наоборот) – инициатор передачи почти всегда первым изменяет состояние линии.
Если линия DATA находится в состоянии покоя (обычно логическая 1), то первым устройство, переводящее её в 0, является передатчиком. При использовании однопроводного протокола (например, Dallas 1-Wire), мастер (микроконтроллер) всегда начинает обмен, а ведомое устройство лишь отвечает.
- Настройте пины микроконтроллера как входы и измерьте уровень логического сигнала на DATA. Если уровень держится устойчиво – линия управляется другим устройством.
- Переведите пин микроконтроллера в режим выхода и кратковременно установите логический 0. Если уровень остаётся низким, линия свободна и передача допустима.
При наличии сомнений стоит использовать слабый подтягивающий резистор (10–47 кОм) к VCC. Это поможет избежать конфликта на шине и выявить активного передатчика.
Выбор резисторов подтяжки для линии DATA
Для обеспечения стабильной логической «1» на линии DATA в режиме ожидания необходимо установить резисторы подтяжки к питанию. Значение сопротивления зависит от типа интерфейса, длины линии и частоты передачи.
При подключении к микроконтроллеру по однопроводному интерфейсу (например, 1-Wire) обычно используется подтяжка к 5V через резистор от 2,2 кОм до 4,7 кОм. Значение 4,7 кОм считается универсальным для коротких линий (до 1 метра) и небольшого количества устройств. При увеличении длины шины или числе ведомых устройств может потребоваться снижение сопротивления до 2,2 кОм для ускорения фронта сигнала.
В случае использования открытого коллектора (open-drain), резистор подтяжки необходим обязательно. Без него линия остается в подвешенном состоянии, что приводит к неопределённой логике. Если частота передачи превышает 100 кГц, рекомендуется снижать сопротивление до 1 кОм или ниже, чтобы уменьшить RC-постоянную и ускорить переходы между уровнями.
Чрезмерно низкое сопротивление (менее 500 Ом) увеличивает ток через открытый коллектор, что может привести к перегреву или повреждению выходного транзистора микроконтроллера или внешнего драйвера. Следует соблюдать баланс между скоростью сигнала и токовой нагрузкой на выходы.
Для линий, подключённых к нескольким микроконтроллерам или устройствам с разной логикой, допустимо применение резисторов подтяжки к общему логическому уровню, но номинал следует подбирать с учётом токовой нагрузки всех элементов.
Подключение двух DATA-линий: особенности и риски
При подключении двух DATA-линий к микроконтроллеру важно учитывать возможность конфликтов сигналов при одновременной передаче данных. Каждая линия должна иметь отдельный входной пин с поддержкой прерываний или аппаратного буфера, чтобы избежать потери информации.
Для предотвращения взаимного влияния на линии рекомендуется использовать согласующие резисторы 220–470 Ом на каждой DATA-линии. Они уменьшают импульсные помехи и повышают устойчивость к наводкам. Общий резистор подтяжки к 5 В (4.7 кОм) необходим, если линии работают в открытом коллекторе или открытом стоке.
Использование двух DATA-линий одновременно требует правильной логической организации протокола: нельзя допускать одновременную передачу данных на обе линии, если микроконтроллер не поддерживает мультиплексирование или арбитраж. В противном случае возникает риск коротких замыканий и повреждения портов.
Рекомендуется проверять состояние линий с помощью встроенных таймаутов и программных фильтров для исключения ложных срабатываний. При реализации двух DATA-линий важно учитывать параметры входных портов микроконтроллера: максимальное допустимое напряжение, ток и скорость переключения.
В случае необходимости передачи двух потоков данных одновременно лучше использовать аппаратные интерфейсы с разделением линий по протоколу (например, SPI с несколькими линиями MISO/MOSI) или выделить отдельные контроллеры для каждой линии. Такой подход снижает риски аппаратных конфликтов и упрощает отладку.
Питание внешнего модуля от 5V: когда требуется отдельный источник
Если внешний модуль потребляет ток более 100–150 мА, рекомендуется использовать отдельный источник питания. Это предотвращает падение напряжения на линии 5V микроконтроллера и снижает риск его нестабильной работы.
При питании от одного источника с микроконтроллером важно учитывать суммарное потребление тока всех устройств. Например, если микроконтроллер и модуль совместно требуют более 500 мА, использование выделенного стабилизатора на 5V уменьшит шумы и помехи, влияющие на сигналы данных.
Отдельное питание обязательно при работе с модулями, имеющими встроенные драйверы моторов, Wi-Fi, Bluetooth или другие силовые компоненты, так как их пиковые токи могут превышать возможности микроконтроллера.
В случаях, когда внешнее устройство чувствительно к колебаниям напряжения, необходимо обеспечить общую точку земли (GND) между микроконтроллером и модулем для правильной работы цифровых сигналов и исключения помех.
Для подключения отдельного источника питания рекомендуется использовать линии с фильтрацией и защитой от обратного тока, чтобы избежать повреждения микроконтроллера и обеспечить стабильное напряжение 5V на модуле.

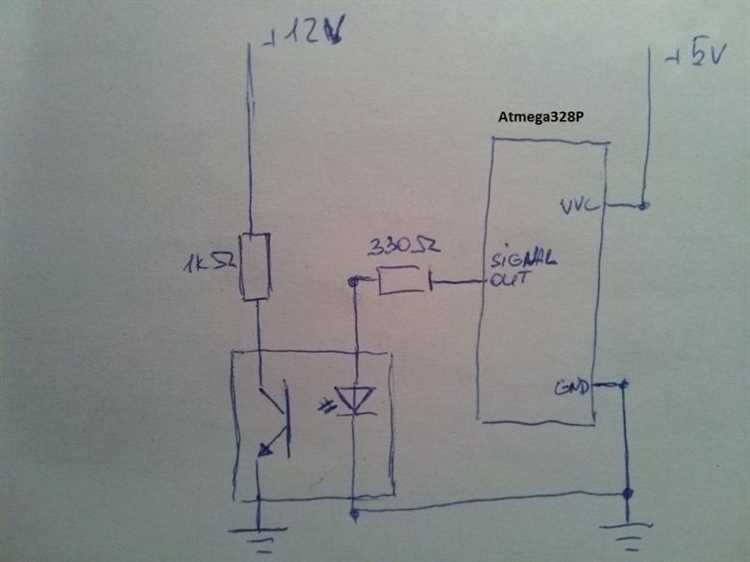

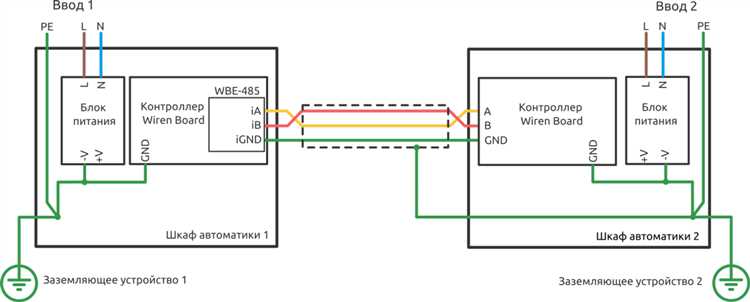

Изоляция сигнальных линий через оптопары или буферы
Изоляция сигнальных линий важна при подключении 5V DATA и GND к микроконтроллеру, чтобы предотвратить помехи и защитить устройство от перенапряжений.
Оптопары обеспечивают гальваническую развязку между источником сигнала и микроконтроллером, используя светодиод и фотодетектор. Они эффективны при разделении цепей с разными потенциалами и при наличии высокочастотных или импульсных помех.
- Рекомендуется выбирать оптопары с временем отклика менее 10 мкс для передачи цифровых сигналов 5V DATA с частотой до 100 кГц.
- Обязательна установка токоограничивающего резистора на входе оптопары, рассчитываемого по формуле: R = (Uвход — 1.2В) / Iсветодиода, где Iсветодиода обычно 10-20 мА.
- Для обеспечения устойчивой работы фототранзисторного выхода следует использовать подтягивающий резистор 10–47 кОм на выходе оптопары.
Буферы, основанные на логических микросхемах или драйверах линии, обеспечивают усиление сигнала и частичную электрическую развязку через отдельное питание.
- Использование буферов с уровнем совместимым с 5V микроконтроллером снижает влияние на входные цепи, минимизируя потребление и искажения сигнала.
- Рекомендуется применять буферы с открытым коллектором (например, 74HC05), если требуется объединение нескольких линий или формирование логических связок.
- Для защиты от коротких замыканий и помех можно дополнительно включать защитные диоды и RC-фильтры на входах буфера.
Выбор между оптопарой и буфером зависит от требований к изоляции и скорости сигнала. Оптопары предпочтительны при гальванической развязке и высоком уровне помех, буферы – для усиления и согласования уровней при близком расположении устройств.
Подключение к микроконтроллерам с логикой 3.3V: схема согласования
При использовании устройств с уровнем сигнала 5V совместно с микроконтроллерами, работающими на 3.3V, требуется согласование уровней для защиты входов и корректной работы. Прямое подключение 5V DATA к 3.3V входу микроконтроллера может привести к повреждению или нестабильной работе.
Для согласования используется делитель напряжения, состоящий из двух резисторов. Типичное значение верхнего резистора (между 5V DATA и входом микроконтроллера) – 10 кОм, нижнего (между входом и землёй) – 20 кОм. Такая схема понижает напряжение с 5V до примерно 3.3V (формула: Vout = Vin × R2 / (R1 + R2)).
В случае высокочувствительных входов или высокоскоростных сигналов рекомендуется применять специализированные уровневые преобразователи на основе MOSFET-транзисторов, обеспечивающие двунаправленное согласование и минимальные искажения сигнала.
Необходимо учитывать, что питание 5V должно иметь общую землю с микроконтроллером 3.3V. Отсутствие общего GND приведёт к неправильной работе интерфейса и возможным повреждениям.
При подключении линий DATA рекомендуется избегать длинных кабелей и использовать экранирование для снижения помех. Важно проверить, что вход микроконтроллера выдерживает максимальное напряжение, даже после делителя или преобразователя.
Проверка соединений и поиск ошибок мультиметром
Для проверки правильности подключения линий 5V, DATA и GND к микроконтроллеру используйте цифровой мультиметр в режиме измерения напряжения и непрерывности цепи. Сначала измерьте напряжение между контактами 5V и GND – значение должно быть стабильно около 5 В без заметных перепадов.
Далее проверьте линию DATA на отсутствие короткого замыкания с землей и питанием. Для этого переключите мультиметр в режим прозвонки или измерения сопротивления и замерьте между DATA и GND, а затем DATA и 5V. Резкое снижение сопротивления указывает на возможное замыкание.
При проверке целостности проводников замерьте сопротивление между концами каждого провода. Оптимальное значение – менее 1 Ом. Высокое сопротивление свидетельствует о повреждении кабеля или плохом контакте в разъеме.
При поиске ошибок обращайте внимание на стабильность показаний мультиметра: скачки или отсутствие сигнала на линии DATA могут указывать на неисправность микроконтроллера или плохое качество пайки.
Вопрос-ответ:
Что обозначают сигналы 5V, DATA и GND при подключении к микроконтроллеру?
Сигналы 5V, DATA и GND выполняют разные функции. 5V — это напряжение питания, подаваемое на устройство. DATA — линия передачи данных, по которой микроконтроллер отправляет или получает сигналы управления. GND — общий провод, служащий для замыкания цепи и обеспечения единого потенциала. Для корректной работы микроконтроллера важно правильно соединить все три контакта.
Почему важно правильно подключать GND между микроконтроллером и внешним устройством?
Общий провод GND нужен для создания общего уровня отсчёта напряжений в системе. Если GND микроконтроллера и внешнего модуля не связаны, сигналы DATA могут иметь неверные уровни напряжения, что приведёт к ошибкам в передаче информации или даже повреждению компонентов. Без общего GND линии данных не смогут правильно интерпретировать сигналы.
Можно ли использовать напряжение 3.3V вместо 5V для питания и передачи данных на микроконтроллер?
Это зависит от конкретной модели микроконтроллера и подключаемого устройства. Если микроконтроллер работает на 3.3V, а внешнее устройство требует 5V, напрямую подключать 5V сигнал DATA опасно — это может повредить микроконтроллер. В таких случаях применяют преобразователи уровней или специальные схемы для согласования напряжений, чтобы избежать проблем с совместимостью.
Какие ошибки часто допускают при подключении линии DATA к микроконтроллеру?
Одной из распространённых ошибок является отсутствие общего GND между устройствами, из-за чего линии данных могут «плавать» и восприниматься неправильно. Ещё бывает неправильное подключение питания, например, подача 5V на вход, рассчитанный на 3.3V. Также встречается перепутывание проводов DATA и GND или использование длинных неэкранированных проводов, что приводит к помехам и нестабильной работе.
Как проверить корректность подключения 5V, DATA и GND перед запуском микроконтроллера?
Первым шагом стоит визуально проверить, что каждый провод подключён к правильному контакту на плате и внешнем устройстве. Затем с помощью мультиметра измерить напряжение между 5V и GND — должно быть около 5 вольт. Для проверки линии DATA можно использовать осциллограф или логический анализатор, чтобы убедиться, что сигналы приходят и передаются правильно. Также полезно ознакомиться с документацией на микроконтроллер и периферийное устройство, чтобы убедиться, что уровни напряжений совпадают.
