Микроконтроллер Atmega328p U TH представляет собой 8-битное решение от компании Microchip, выполненное в корпусе THT (сквозного монтажа). Он основан на архитектуре AVR и обладает набором характеристик, подходящих для построения маломощных и компактных встраиваемых систем. Благодаря корпусу DIP-28 его удобно использовать в макетировании и при разработке устройств без применения поверхностного монтажа.
Тактовая частота Atmega328p достигает 20 МГц при использовании внешнего кварцевого резонатора. Объём флеш-памяти составляет 32 КБ, из которых 0,5 КБ зарезервированы под загрузчик. Оперативная память – 2 КБ SRAM, а EEPROM – 1 КБ. Такие параметры позволяют запускать не только простые программы, но и относительно сложные проекты с интерфейсами и датчиками.
При работе с Atmega328p U TH важно правильно настроить фьюзы – биты конфигурации, которые определяют поведение загрузчика, тактового генератора и некоторых внутренних блоков. Рекомендуется использовать проверенные схемы программирования через ISP или внешние программаторы, такие как USBasp или AVRISP mkII. Для прошивки можно применять среды Arduino IDE или AVR-GCC, в зависимости от задач проекта.
Отличия версии U-TH от других вариантов Atmega328p
Atmega328P U-TH отличается от стандартных модификаций, таких как PU или AU, рядом параметров, напрямую влияющих на область применения и способ монтажа. Ключевое отличие – исполнение корпуса: U-TH означает Through-Hole, то есть микросхема предназначена для монтажа в отверстия (DIP-корпус с шагом 2,54 мм), что упрощает использование в макетировании и ручной сборке.
Вариант PU также поставляется в DIP-корпусе, однако U-TH в маркировке указывает на специальную упаковку или поставку для определённых каналов дистрибуции, например, через образовательные или DIY-наборы. Это не влияет на функциональность, но может обозначать наличие отличий в логистике, дате производства или происхождении партии.
В отличие от AU или MU вариантов, поставляемых в корпусах TQFP и QFN соответственно, U-TH версия не требует поверхностного монтажа и допускает многократную установку в панель без пайки, что удобно при прототипировании.
По техническим характеристикам (частота до 20 МГц, объём Flash 32 КБ, наличие EEPROM и SRAM, количество GPIO, поддержка SPI, I2C, UART) различий между U-TH и другими версиями нет. Все они построены на одной архитектуре AVR с 8-битным ядром RISC и одинаковым набором периферии.
- ШИМ и таймеры: PD3 (OC2B), PD5 (OC0B), PD6 (OC0A), PB1 (OC1A), PB2 (OC1B) и PB3 (OC2A) могут генерировать ШИМ-сигналы. Назначение зависит от конфигурации таймеров.
Использование Atmega328p U TH в Arduino-платах
Микросхема Atmega328p U TH активно применяется в платах Arduino Uno совместно с внешним кварцевым резонатором на 16 МГц. Эта версия отличается форм-фактором TQFP-32, что делает её подходящей для поверхностного монтажа на печатные платы без использования DIP-панелей. При этом сохраняется совместимость с загрузчиком Arduino и стандартной схемотехникой.
Микроконтроллер U TH может быть использован в проектах, где требуется уменьшить размеры устройства. В отличие от DIP-варианта, он позволяет оптимизировать компоновку компонентов и уменьшить количество переходных отверстий на плате. Это важно при производстве серийных изделий на заказ, где критична плотность монтажа.
Прошивка микроконтроллера выполняется через интерфейс ISP, либо с использованием преобразователя USB-UART в случае предварительно загруженного бутлоадера Arduino. Поддержка этого чипа включена в Arduino IDE, достаточно выбрать плату «Arduino Uno» или настроить параметры вручную при использовании кастомной платы.
Для стабильной работы важно установить внешний кварцевый резонатор и два конденсатора по 22 пФ. Также необходимо предусмотреть подтягивающий резистор на линии RESET номиналом 10 кОм. Питание должно быть стабилизировано и соответствовать 5 В, если не используется альтернативная логика с уровнем 3,3 В.
При разработке собственных Arduino-совместимых плат рекомендуется использовать именно версию U TH, если применяется SMD-монтаж. Она совместима с большинством стандартных библиотек и загрузчиков, не требует специфических настроек Fuse-бит при типовой конфигурации и позволяет собрать полнофункциональную Arduino-плату с минимальными затратами пространства.

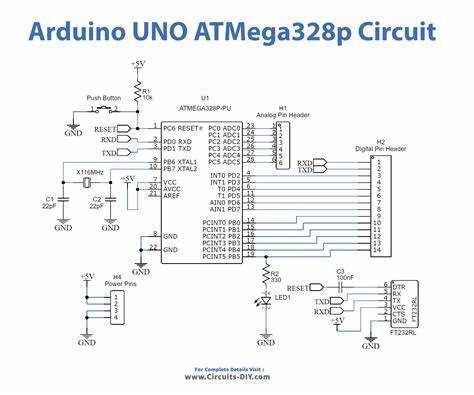

Минимальная схема подключения для работы микроконтроллера
Дополнительно рекомендуется установить развязывающий керамический конденсатор 100 нФ между VCC и GND как можно ближе к корпусу микросхемы. Для AVCC также желательно предусмотреть LC-фильтр или дроссель, если планируется использование встроенного АЦП.
После включения питания и подачи тактового сигнала, микроконтроллер готов к работе. Для программирования через ICSP необходимо подключить линии MOSI (пин 17), MISO (пин 18), SCK (пин 19) и RESET (пин 1), а также обеспечить общий GND.
Особенности программирования через интерфейс ISP
Интерфейс программирования In-System Programming (ISP) позволяет загружать прошивку в микроконтроллер Atmega328p U TH без необходимости извлекать его из схемы. Для этого требуется шестиконтактное подключение: MOSI, MISO, SCK, RESET, VCC и GND. Используемое напряжение должно соответствовать питающему напряжению микроконтроллера, во избежание повреждений.

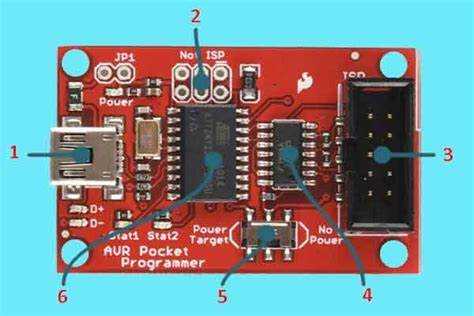

Программирование осуществляется с помощью внешнего программатора, совместимого с SPI, например USBasp или Atmel-ICE. Скорость передачи данных должна быть согласована с текущей частотой тактирования микроконтроллера. Если контроллер работает от внутреннего RC-осциллятора на 1 МГц, скорость передачи не должна превышать ~250 кГц.
Для записи прошивки и установки fuse-битов удобно использовать утилиту avrdude. Пример команды для записи прошивки через USBasp:
avrdude -c usbasp -p m328p -U flash:w:firmware.hex
Проверка и установка fuse-битов осуществляется с помощью параметров -U lfuse:w:, -U hfuse:w: и -U efuse:w:. Рекомендуется перед записью сохранить текущие значения, чтобы иметь возможность восстановить рабочую конфигурацию при ошибке.
После успешной записи прошивки необходимо убедиться, что микроконтроллер стартует с выбранного источника тактирования и не блокируется из-за некорректных fuse-битов. При использовании внешнего кварца его частота должна соответствовать настройкам контроллера.
Режимы энергопотребления и их настройка
Atmega328p U TH поддерживает несколько режимов энергопотребления: активный, Idle, ADC Noise Reduction, Power-down, Power-save, Standby и Extended Standby. Для снижения потребления в проектах с батарейным питанием применяются Power-down и Power-save режимы.
Переключение между режимами осуществляется настройкой регистра SMCR (Sleep Mode Control Register). Поле SM[2:0] выбирает режим сна: 000 – Idle, 001 – ADC Noise Reduction, 010 – Power-down, 011 – Power-save, 100 – Standby, 101 – Extended Standby.
Для перехода в выбранный режим необходимо установить бит SE (Sleep Enable) в 1 и выполнить инструкцию сна (SLEEP). Например, для перехода в Power-down режим следует прописать SMCR = (1 << SE) | (2 << SM0); где SM0 – младший бит поля SM.
Power-down режим отключает большинство блоков, включая системный такт, сохраняя только работу прерываний и асинхронного таймера (если настроен). Power-save сохраняет работу асинхронного таймера с внешним кварцем, что полезно для таймеров реального времени при низком энергопотреблении.
При использовании Power-save важно настроить асинхронный таймер на внешнюю 32.768 кГц кварцевую цепь, подключаемую к TOSC1/2. Это позволяет вести подсчёт времени при полном отключении центрального тактового генератора.
Для минимизации потребления необходимо отключать неиспользуемые модули через регистры PRR (Power Reduction Register). Например, отключение SPI, ADC, TWI снижает энергопотребление в спящем режиме.
Реактивация микроконтроллера происходит при срабатывании разрешённых прерываний (внешних, таймерных, порта и т.д.). Перед входом в сон следует обеспечить корректное сохранение состояния и выключение периферии.
Настройка режимов энергопотребления Atmega328p U TH позволяет оптимизировать проекты с длительным автономным питанием, снижая потребление с миллиампер до микросекундных диапазонов в зависимости от выбранного режима.
Вопрос-ответ:
В чём технические отличия микросхемы Atmega328p U TH от классической версии Atmega328p?
Atmega328p U TH отличается расширенным температурным диапазоном и улучшенной стабильностью работы при повышенных температурах, что делает её подходящей для применения в промышленных и автомобильных системах. Кроме того, версия U TH имеет несколько иной кристалл и характеристики энергопотребления, а также может комплектоваться в корпусах с улучшенным теплоотводом. Эти особенности позволяют использовать микросхему в условиях с повышенными требованиями к надёжности и долговечности.
Как правильно настроить режимы энергосбережения на Atmega328p U TH для снижения потребления в проекте с батарейным питанием?
Atmega328p U TH поддерживает несколько режимов сна, включая Idle, Power-down и Standby, каждый из которых отключает разные части микроконтроллера. Для минимизации энергопотребления в основном режиме выбирается Power-down, при котором останавливается тактовый генератор, и большая часть внутренних блоков выключена. Важно правильно настроить источники прерываний, чтобы микросхема могла пробуждаться по необходимости. Также стоит отключать ненужные периферийные модули через регистры управления, чтобы не расходовать энергию зря.
Какие интерфейсы программирования поддерживает Atmega328p U TH и чем они отличаются между собой?
Для прошивки Atmega328p U TH используется интерфейс ISP (In-System Programming), который обеспечивает доступ к памяти микроконтроллера через 6 контактных линий. Это наиболее распространённый метод программирования встраиваемых систем. Кроме того, микросхема поддерживает загрузку программ через UART с использованием загрузчика bootloader, что удобно для обновления прошивки без вырезания из схемы. ISP обеспечивает более полный контроль и возможность программирования всего объёма памяти, тогда как UART удобен для обновления на месте без специализированного оборудования.

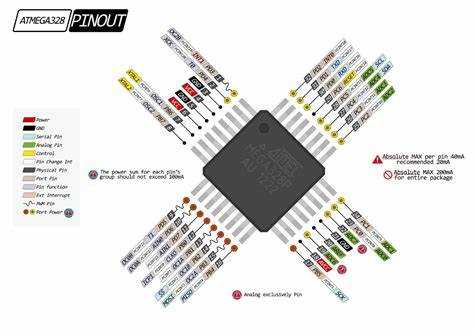

Какие особенности распиновки Atmega328p U TH следует учитывать при проектировании печатной платы?
Распиновка Atmega328p U TH совпадает с классической версией, но при разработке платы следует учесть особенности корпуса и требования к питанию для повышения стабильности. Рекомендуется обеспечить надёжное подключение к выводу AVCC через фильтр, а также правильно организовать заземление, чтобы снизить помехи в аналоговых каналах. Для кварцевого резонатора важно минимизировать длину линий и разместить их близко к выводам XTAL1 и XTAL2. Также следует предусмотреть возможность подключения интерфейса ISP для прошивки и отладки.
Какие температурные диапазоны поддерживает Atmega328p U TH и где это может быть критично?
Модель U TH рассчитана на работу в расширенном температурном диапазоне — от -40 до +125 °C, что значительно превышает стандартные значения для Atmega328p. Это важно в системах с повышенными требованиями к температурной устойчивости, таких как промышленное оборудование, автомобильная электроника и другие приложения с экстремальными условиями эксплуатации. Использование микросхемы с таким диапазоном позволяет избежать сбоев и увеличивает срок службы устройства в сложных средах.
