Модель Passat B5, выпускавшаяся с 1996 по 2005 год, оснащена фронтальной подушкой безопасности водителя, встроенной в рулевое колесо. Для демонтажа модуля подушки требуется точное соблюдение процедур, поскольку работа связана с элементами пассивной безопасности и электрической системы автомобиля.
Перед началом работ необходимо полностью отключить аккумулятор, чтобы исключить случайное срабатывание подушки. Рекомендуется подождать не менее 10 минут после отсоединения клемм – это обеспечит разрядку конденсаторов в системе SRS. Использование токопроводящих инструментов при этом строго не допускается.
Доступ к крепежу подушки в руле Passat B5 осуществляется с тыльной стороны рулевого колеса. Как правило, модуль зафиксирован двумя винтами с шестигранным или торцевым шлицем, тип которых зависит от года выпуска и модификации. Для их откручивания потребуется ключ Torx T30. При откручивании винтов важно зафиксировать рулевое колесо в прямом положении, чтобы избежать смещения шлейфа подушки (спирального кабеля).
После снятия модуля необходимо аккуратно отсоединить разъёмы, ведущие к пиропатрону. Они фиксируются блокирующими защёлками, которые сначала следует отвести в сторону. Любое усилие, превышающее требуемое, может повредить контактные группы, что повлечёт ошибки в системе SRS после обратной сборки.
Как отключить аккумулятор перед снятием подушки безопасности
Перед началом любых работ с подушкой безопасности необходимо полностью обесточить автомобиль, чтобы исключить риск срабатывания системы. Для Passat B5 используется аккумулятор напряжением 12 В, расположенный под капотом с левой стороны.
1. Заглушите двигатель. Убедитесь, что ключ вынут из замка зажигания, а все потребители тока (освещение, мультимедиа, кондиционер) отключены.
2. Откройте капот и найдите клеммы аккумулятора. На большинстве моделей Passat B5 отрицательная клемма окрашена в чёрный цвет и помечена знаком «–», положительная – в красный и со знаком «+».
4. Дождитесь полной разрядки остаточного тока. После отсоединения клеммы подождите не менее 10 минут. За это время блок управления подушками безопасности сбросит накопленный заряд, и система станет безопасной для обслуживания.
5. Не касайтесь положительной клеммы без необходимости. При отключении питания достаточно разъединения по «минусу». Снятие «плюса» не требуется и может привести к короткому замыканию при ошибочном соприкосновении с кузовом.
Только после выполнения этих действий можно переходить к демонтажу подушки безопасности с рулевого колеса. Нарушение последовательности операций повышает риск получения травм и повреждения оборудования.

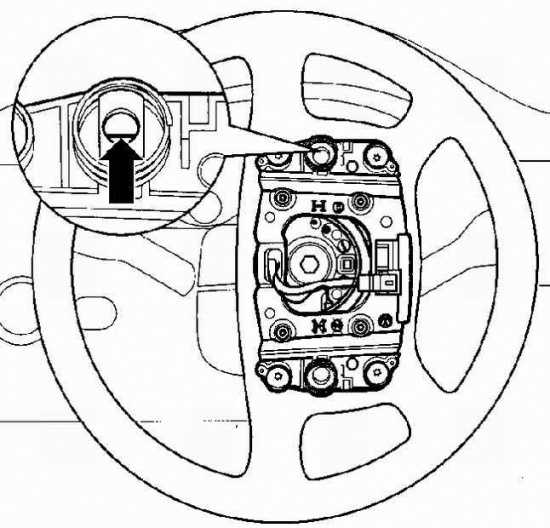

Где находятся крепления подушки безопасности на руле Passat B5
На рулевом колесе Passat B5 подушка безопасности фиксируется двумя винтами с торцевыми головками типа Torx T30. Эти крепления находятся с обратной стороны рулевого колеса, по обеим сторонам от ступицы. Чтобы получить к ним доступ, необходимо повернуть руль на 90 градусов в одну сторону, затем в другую, открывая тем самым доступ к каждому из винтов.
Первый винт расположен в углублении сзади руля, примерно на уровне 9 часов, если представить руль как циферблат. Второй – симметрично, на уровне 3 часов. Оба винта утоплены в корпус рулевого колеса, поэтому потребуется удлинитель для торцевой головки, чтобы добраться до них. Откручивать нужно аккуратно, чтобы не повредить резьбу или пластиковые элементы вокруг креплений.
После снятия винтов подушка не выпадет сама – её нужно аккуратно потянуть на себя, слегка покачивая, чтобы освободить фиксаторы. Затем отсоединяется разъём питания модуля подушки. Перед этим обязательно убедитесь, что аккумулятор отключён не менее чем за 10 минут до начала работ, чтобы избежать случайного срабатывания системы.
Какой инструмент нужен для снятия подушки с руля
Для снятия подушки безопасности с руля Passat B5 требуется набор инструментов, обеспечивающих безопасный и точный демонтаж. Основной элемент крепления подушки – два торкс-винта, расположенные с тыльной стороны рулевого колеса.
Необходимый инструмент – ключ Torx T30 с удлинённой битой или отвертка с соответствующей насадкой. Удлинённая форма необходима для доступа к винтам через отверстия на задней части рулевого колеса. При использовании короткой биты существует риск повреждения пластиковых элементов обивки.
Также рекомендуется использовать пластиковую монтажную лопатку или съёмник обшивки для аккуратного поддевания элементов рулевого кожуха при необходимости. Это позволяет избежать царапин и трещин на декоративных частях.
Дополнительно потребуется головка на 24 мм с воротком или трещоткой для снятия рулевого колеса после отключения подушки. Однако для самого демонтажа подушки этот инструмент не используется, но часто необходим на следующем этапе.
Важно: при работе исключить использование металлических предметов без изоляции и всегда контролировать наличие остаточного напряжения на разъёмах SRS-системы. Использование перчаток с диэлектрическим покрытием повышает безопасность при демонтаже.

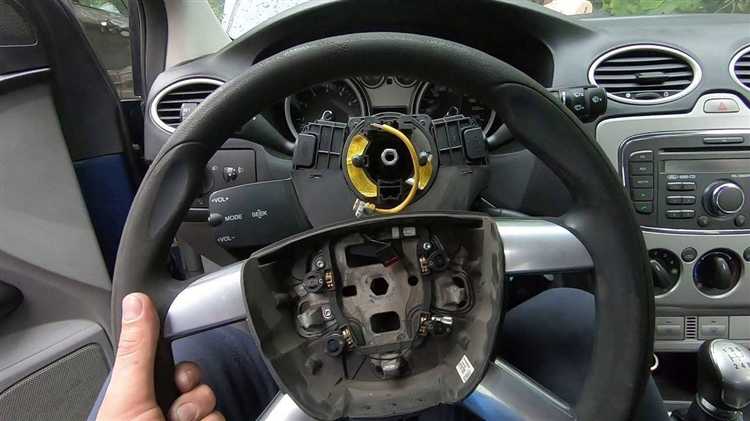

Порядок отсоединения разъёмов подушки безопасности
После демонтажа подушки с рулевого колеса Passat B5 необходимо аккуратно отсоединить разъёмы, идущие от модуля подушки к шлейфу под рулём. На данной модели обычно используется двойной разъём с жёлтым корпусом, характерный для систем SRS.
Сначала следует убедиться, что аккумулятор отключён не менее чем на 10 минут – это необходимо для полной разрядки остаточного напряжения в цепи.
Разъём оснащён блокировкой-слайдером (чаще всего оранжевого или чёрного цвета), которую нужно аккуратно сдвинуть вперёд (в сторону проводов), используя пластиковую лопатку или тонкую отвёртку. Это разблокирует разъём и позволит отсоединить его без усилий.
Затем осторожно извлеките оба разъёма подушки, удерживая корпус за края, не дёргая за провода. При необходимости можно слегка раскачать разъём из стороны в сторону, чтобы ослабить зацепление контактов.
Важно не прикасаться к контактной группе внутри разъёма и не допускать попадания влаги или пыли – это может вызвать ошибку в системе SRS при следующем включении зажигания.
После отсоединения разъёмов подушку рекомендуется уложить стороной с логотипом вверх на устойчивую поверхность, вдали от источников электростатического заряда и тепла.
Как безопасно извлечь модуль подушки из рулевого колеса
Перед извлечением модуля подушки необходимо убедиться, что аккумулятор отключён не менее чем за 10 минут до начала работ. Это необходимо для разрядки остаточного напряжения в системе SRS. Игнорирование этого требования может привести к срабатыванию подушки при демонтаже.
После получения доступа к креплениям с тыльной стороны рулевого колеса, аккуратно ослабьте фиксаторы с помощью подходящей отвёртки Torx T30. Поворачивайте крепёж равномерно с обеих сторон, чтобы избежать перекоса и повреждения корпуса модуля. Ослабив крепления, удерживайте модуль руками, не допуская его падения или резкого движения.
Медленно приподнимите модуль подушки, одновременно следя за проводами, подключёнными к задней части. Не тяните за жгуты и не допускайте натяжения разъёмов. Если провода короткие, приподнимите модуль на минимально возможную высоту, достаточную для отсоединения разъёмов.
Используйте пластиковую лопатку или тонкий инструмент без острых краёв для разблокировки фиксаторов разъёмов. Нажмите на фиксатор и аккуратно отсоедините каждый разъём. Обязательно запомните или пометьте расположение проводов для обратной установки.
После отсоединения всех разъёмов аккуратно отложите модуль подушки в сторону, разместив его лицевой стороной вверх на антистатической поверхности. Не кладите модуль лицом вниз и не размещайте его рядом с источниками тепла или электромагнитного излучения.
Что делать с подушкой безопасности после снятия
После извлечения модуля подушки безопасности с руля Passat B5 необходимо соблюдать строгие меры безопасности и правильную организацию хранения или утилизации. Неправильное обращение может привести к случайному срабатыванию и травмам.
- Отключить электрические разъёмы и убедиться в отсутствии питания перед дальнейшими действиями.
- Хранить модуль подушки только лицевой стороной вверх, чтобы исключить случайное срабатывание в направлении человека.
- Поместить подушку в защищённое от механических повреждений место с низкой влажностью и без доступа детей или посторонних.
- Запретить любое воздействие на корпус модуля: удары, проколы, сильный нагрев и статическое электричество.
- При длительном хранении желательно использовать оригинальную упаковку или специальный антистатический контейнер.
- Если подушка планируется утилизировать, необходимо обратиться в специализированные центры, имеющие разрешение на утилизацию пиротехнических компонентов.
- Запрещается выбрасывать подушку вместе с бытовыми отходами или передавать третьим лицам без специальных знаний.
В случае плановой установки новой подушки безопасности рекомендуется проверять соответствие модели и даты производства, а также состояние контактов и креплений на рулевом колесе.
Как установить заглушку или заменить подушку после демонтажа
После снятия подушки безопасности рулевого колеса важно правильно установить заглушку или новую подушку, чтобы сохранить функциональность и безопасность. Для этого следует выполнить последовательность действий с учётом особенностей Passat B5.
- Подготовка деталей:
- Проверьте целостность новой подушки или заглушки, отсутствие повреждений и загрязнений.
- Убедитесь, что разъёмы проводки чистые и не окислены.
- Подключение разъёмов:
- Подключите электрический разъём подушки безопасности, аккуратно защёлкнув фиксатор.
- Проверьте плотность соединения и отсутствие люфтов.
- Установка на руль:
- Совместите крепёжные отверстия модуля с креплениями на руле.
- Закрутите болты или защёлкните фиксаторы согласно заводским параметрам (момент затяжки около 2–3 Н·м, уточнить по сервисной документации).
- Проверка работы:
- Подключите аккумулятор и включите зажигание.
- Проверьте индикатор подушки безопасности на приборной панели – он должен погаснуть через несколько секунд.
- Если индикатор горит постоянно, проверьте разъёмы и правильность установки.
Если устанавливается заглушка вместо подушки, важно использовать именно оригинальные или сертифицированные детали, чтобы избежать проблем с электроникой и обеспечить безопасность при эксплуатации.
Вопрос-ответ:
Какие меры безопасности необходимо соблюдать перед снятием подушки безопасности с руля Passat B5?
Перед началом работы обязательно отключите аккумулятор автомобиля и подождите не менее 10–15 минут, чтобы система успела разрядиться. Это снижает риск случайного срабатывания подушки. Работайте в сухом помещении, избегайте статического электричества и используйте изолированные инструменты. Нельзя воздействовать на подушку острыми предметами и пытаться её вскрывать.
Как определить расположение креплений подушки безопасности на руле Passat B5?
На руле Passat B5 крепления модуля подушки находятся с обратной стороны руля, чаще всего по бокам или сзади спиц руля. Чтобы получить доступ к креплениям, необходимо повернуть руль в удобное положение и осмотреть заднюю сторону, где обычно расположены специальные отверстия или защёлки для снятия подушки. Для откручивания креплений чаще используют отвертку с плоским лезвием или специальный инструмент.
Какие инструменты потребуются для безопасного снятия подушки безопасности с руля?
Для работы потребуется плоская и крестовая отвертки, возможно, шестигранный ключ или Torx-отвёртка в зависимости от модели креплений. Также полезно иметь пассатижи с изолированными ручками. В некоторых случаях удобнее использовать пластиковые монтажные лопатки для аккуратного отщёлкивания защёлок, чтобы не повредить обшивку руля. Важно использовать инструменты с хорошей изоляцией, чтобы исключить случайное замыкание.
Что делать с модулем подушки безопасности после её снятия с руля Passat B5?
Модуль подушки следует хранить лицевой стороной вверх на ровной, устойчивой поверхности, чтобы избежать повреждений. Не подвергайте его ударам, не подвергайте воздействию влаги и высоких температур. Если планируется установка новой подушки, старую лучше сдать в специализированный пункт утилизации или обратиться в сервис для правильной утилизации. Никогда не пытайтесь самостоятельно ремонтировать или разбирать модуль.
