Ступица Vkba3569 производства SKF применяется в передней подвеске автомобилей Renault Logan, Sandero и Duster с приводом на передние колёса. Конструкция узла не предусматривает стопорного кольца, что вызывает вопросы у владельцев при самостоятельной замене или проверке. Причина кроется в особенностях геометрии подшипника и способе фиксации его в поворотном кулаке.
Подшипник в составе ступицы Vkba3569 является двухрядным радиально-упорным и устанавливается в посадочное отверстие с натягом. Он не нуждается в дополнительной осевой фиксации, поскольку внутреннее кольцо плотно прижимается гайкой ступицы к валу полуоси, а наружное удерживается посадочным натягом в корпусе поворотного кулака. Это исключает осевое смещение под нагрузкой, делая применение стопорного кольца избыточным.
SKF разработала конструкцию Vkba3569 с учётом предельных допусков на зазоры, что делает установку подшипника возможной только с использованием специального пресса. Наличие стопорного кольца в данной схеме мешало бы правильной посадке и затрудняло бы демонтаж. При соблюдении требований по моменту затяжки ступичной гайки (280 Н·м) и использовании оригинального крепежа риск проворота или смещения исключён.
При установке ступицы Vkba3569 рекомендуется обратить внимание на чистоту посадочного места, отсутствие износа и наличие следов предыдущих повреждений. Повторная установка без соответствующей подготовки может привести к нарушению посадки и выходу из строя узла, несмотря на отсутствие стопорного кольца.
Как устроена ступица Vkba3569 и какие элементы в неё входят
Ступица Vkba3569 от SKF представляет собой интегрированный подшипниковый узел, предназначенный для передних колес автомобилей Renault Logan, Sandero и Duster первого поколения. Конструкция разработана как необслуживаемая и рассчитана на весь срок службы.
Основу узла составляет двухрядный радиально-упорный подшипник закрытого типа. Внутри него используются шарики повышенной точности и прецизионные дорожки качения. Это обеспечивает устойчивость к комбинированным нагрузкам – как осевым, так и радиальным.
Внутреннее кольцо подшипника плотно посажено на цапфу поворотного кулака, а наружное кольцо запрессовано в корпус ступицы. Уплотнение выполнено двойными контактными манжетами, предотвращающими попадание пыли и влаги. Дополнительной смазки не требуется, так как заводская смазка рассчитана на весь срок службы.
Также в состав входит фланец колеса, совмещённый с подшипником. Он представляет собой цельную деталь, на которую монтируется тормозной диск и колесо. Конструктивно фланец объединён с внутренней частью подшипника, что исключает возможность его разборки без повреждения.
Важным элементом является зубчатый венец ABS, интегрированный в тыльную сторону наружного кольца. Он взаимодействует с датчиком скорости вращения колеса, установленным в ступичном узле. Венец не требует отдельного крепления, так как входит в общий литой корпус.
Отсутствие стопорного кольца обусловлено тем, что посадка осуществляется с точными допусками натяга, при которых дополнительная фиксация становится избыточной. Удержание подшипника в гнезде обеспечивает не кольцо, а характер посадки и крутящий момент затяжки ступичной гайки.
Для чего обычно используется стопорное кольцо в ступицах
Стопорное кольцо применяется в конструкциях ступиц с разборными подшипниками и фиксирует внутренние компоненты подшипника в определённом положении. Его основная функция – предотвратить осевое смещение подшипника относительно посадочного места.
Наиболее часто стопорные кольца устанавливаются в ступицах, где подшипник монтируется в корпус методом запрессовки и дополнительно фиксируется с одной из сторон. В таких узлах кольцо удерживает подшипник от выхода из посадочного гнезда при нагрузках на сдвиг или в момент съёма полуоси. Без такого упора есть риск деформации посадочного отверстия или преждевременного выхода из строя опорных элементов.
В ряде случаев стопорное кольцо также используется как базовый элемент, от которого отталкиваются при монтаже, контролируя глубину установки подшипника. Это особенно актуально в конструкциях, где отсутствует другой механический упор, например, бурт на ступичном корпусе.
Использование кольца оправдано в конструкциях, где сборка производится вручную или без прецизионного позиционирования. Оно служит механическим ограничителем, устраняя погрешности при сборке и обеспечивая стабильность геометрии узла в процессе эксплуатации.
Итоговая функция стопорного кольца – гарантированная фиксация положения подшипника внутри ступицы при динамических нагрузках, особенно в системах без интегрированной конструкции подшипника и корпуса.

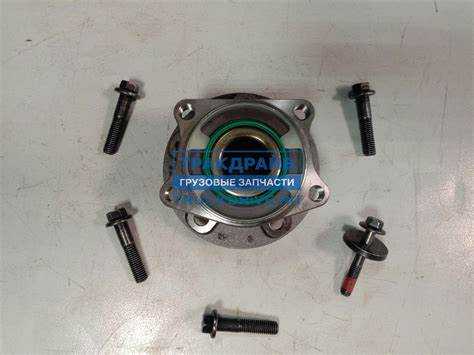

Особенности конструкции Vkba3569 без стопора
Ступица Vkba3569 от SKF предназначена для передней подвески автомобилей Renault Logan, Sandero и Duster с системой ABS. В отличие от ряда аналогичных узлов, данная модификация не оснащается стопорным кольцом, поскольку конструкция опирается на запрессовку с высокой посадочной плотностью и точной геометрией сопряжённых элементов.
Узел включает двухрядный радиально-упорный подшипник, интегрированный в корпус ступицы. Посадка обеспечивается посредством высокой точности обработки ступичной цапфы и внутренней обоймы подшипника. Благодаря этому достигается надёжная фиксация без необходимости в механической фиксации кольцом. Удержание подшипника в посадочном гнезде реализуется за счёт прецизионной посадки с натягом.
SKF исключает необходимость стопора также благодаря заводской настройке усилия запрессовки, что исключает самопроизвольное смещение при штатной эксплуатации. Наружная обойма надёжно фиксируется в корпусе ступицы за счёт термической усадки и последующей деформационной стабилизации. Это делает конструкцию не только устойчивой к осевым нагрузкам, но и исключает люфты в процессе длительной эксплуатации.
Дополнительным фактором отказа от стопорного кольца является отсутствие в конструкции ступицы съемных или сменных компонентов, требующих регулярной разборки. Узел монтируется в сборе и не предназначен для обслуживания, что делает наличие стопора избыточным и нецелесообразным.
Как обеспечивается фиксация подшипника без стопорного кольца
В ступице Vkba3569 от SKF фиксация подшипника реализована за счёт интегрированной конструкции узла, где наружное и внутреннее кольца подшипника плотно сопрягаются с посадочными поверхностями ступицы и цапфы. Это исключает осевые смещения без необходимости использования стопорного кольца.
Наружное кольцо плотно посажено в корпус ступицы методом запрессовки с минимальным допуском. За счёт высокой точности обработки сопряжённых поверхностей достигается достаточная жёсткость крепления без дополнительных удерживающих элементов.
Внутреннее кольцо фиксируется за счёт затягивания гайки ступицы, которая передаёт усилие на внутреннюю обойму через дистанционные втулки или упорные поверхности, предусмотренные в конструкции. При затяжке создаётся предварительный натяг, исключающий люфт в осевом направлении.
Дополнительно в конструкции Vkba3569 используется двухрядный радиально-упорный подшипник с интегрированным креплением, что обеспечивает устойчивость к комбинированным нагрузкам и предотвращает проворачивание. Сам подшипник выполнен как необслуживаемый модуль, запрессованный в корпус с завода, что исключает вмешательство в процесс установки и делает использование стопора избыточным.
Для корректной работы фиксации критично соблюдение момента затяжки гайки ступицы. SKF указывает конкретные параметры в технической документации к узлу, и отклонение от рекомендованных значений может привести к нарушению фиксации или преждевременному выходу из строя подшипника.
Чем отличается установка Vkba3569 от моделей со стопором
Основное отличие установки ступицы Vkba3569 от аналогичных моделей со стопорным кольцом заключается в способе осевой фиксации подшипника внутри поворотного кулака. В данной конструкции SKF применена интеграция ступичного подшипника в корпус узла без дополнительного кольцевого удержания.
- Установка Vkba3569 требует точной посадки по диаметру в поворотном кулаке с использованием прессового метода, что обеспечивает необходимую жёсткость фиксации без дополнительного стопора.
- Модели со стопорным кольцом допускают небольшой осевой люфт до момента установки кольца, тогда как в Vkba3569 при нарушении посадки возможен проворот подшипника в корпусе.
- В процессе монтажа Vkba3569 важно контролировать степень усилия при запрессовке, чтобы не повредить обойму подшипника или не нарушить геометрию кулака.
- Удаление старой ступицы без стопора может потребовать применения съёмника с центральной опорой, в то время как в моделях со стопорным кольцом возможна предварительная его демонтаж для облегчения снятия узла.
При установке Vkba3569 рекомендуется:
- Очистить посадочное место от следов коррозии и старой смазки, исключив любое загрязнение.
- Использовать пресс с контролем усилия и направляющую оправку по внешнему кольцу подшипника.
- Проверить, чтобы корпус подшипника вошёл в кулак без перекосов и с равномерным натягом по всей поверхности.
Отсутствие стопора требует высокой точности посадки, поэтому повторное использование кулака с изношенным гнездом под Vkba3569 не допускается.
Какие риски возникают при отсутствии стопорного кольца
Отсутствие стопорного кольца в ступице Vkba3569 SKF изменяет схему фиксации подшипника, что требует повышенного внимания к правильной установке и выбору компонентов. Без стопора возникает риск осевого смещения подшипника при значительных нагрузках или вибрациях, что может привести к преждевременному износу или выходу из строя ступицы.
Еще одним потенциальным последствием является ухудшение герметичности узла, поскольку стопорное кольцо часто служит дополнительным барьером против попадания грязи и влаги внутрь подшипника. В модели Vkba3569 защита обеспечивается конструктивными решениями, такими как усиленные сальники и точная посадка, но неправильный монтаж может ослабить эти меры.
Кроме того, при отсутствии стопорного кольца возрастает нагрузка на прилегающие элементы крепления, что может вызвать деформацию или раскручивание крепежных элементов при длительной эксплуатации без корректного контроля момента затяжки.
Рекомендовано строго соблюдать заводские инструкции по монтажу и использовать специализированные инструменты для посадки ступицы Vkba3569. Регулярная диагностика люфта и состояния подшипника позволит выявить ранние признаки смещения и предотвратить повреждения узла.
Почему отсутствие стопора не влияет на ресурс узла
В ступице Vkba3569 SKF фиксация подшипника реализована за счёт прецизионного посадочного соединения и конструктивных элементов, компенсирующих необходимость стопорного кольца. Основным удерживающим фактором выступает точная коническая посадка и внутренние направляющие, предотвращающие осевое смещение.
Используемые материалы и технологии обработки обеспечивают минимальные допуски, что исключает люфт и снижает вероятность образования напряжённых зон в узле. Отсутствие стопорного кольца уменьшает количество контактов и потенциальных точек износа, что благоприятно сказывается на долговечности ступицы.
Кроме того, конструкция Vkba3569 включает интегрированные элементы демпфирования вибраций и равномерного распределения нагрузок по подшипнику, что снижает динамические воздействия и продлевает срок службы узла. Специализированные смазочные материалы и герметизация дополнительно препятствуют попаданию загрязнений, поддерживая оптимальный режим работы.
Практические испытания и ресурсные тесты SKF показывают, что ресурс ступицы Vkba3569 не уступает моделям с стопорным кольцом. При соблюдении регламентов монтажа и эксплуатации параметры износа остаются в пределах нормативных значений на протяжении всего эксплуатационного срока.
Рекомендации по установке предусматривают использование специализированных инструментов для обеспечения правильного усилия запрессовки, что исключает необходимость дополнительной механической фиксации. Это снижает риск повреждений при монтаже и обеспечивает стабильную работу узла без снижения ресурса.
Вопрос-ответ:
Почему у ступицы Vkba3569 SKF отсутствует стопорное кольцо, в отличие от других моделей?
В конструкции ступицы Vkba3569 SKF применён иной способ фиксации подшипника, который не требует использования стопорного кольца. Производитель использует интегрированную систему крепления, обеспечивающую надёжную фиксацию элементов за счёт точной подгонки и дополнительной механической обработки, что снижает необходимость в дополнительном фиксирующем элементе. Такой подход упрощает сборку и уменьшает количество деталей без ущерба для прочности и надёжности узла.
Какие преимущества даёт отсутствие стопорного кольца в ступице Vkba3569 SKF с точки зрения обслуживания?
Отсутствие стопорного кольца облегчает процесс замены и технического обслуживания ступицы. Это сокращает время разборки и сборки, а также снижает вероятность ошибок при установке. При этом уменьшение количества мелких деталей снижает риск потери или неправильного монтажа стопорных элементов, что делает работу с этой ступицей более удобной и быстрой для сервисных специалистов.
Не повлияет ли отсутствие стопорного кольца на долговечность и надёжность ступичного узла Vkba3569?
Конструкция ступицы Vkba3569 рассчитана так, чтобы компенсировать отсутствие стопорного кольца за счёт других методов крепления, например, за счёт специально обработанных посадочных поверхностей и применением самоустанавливающихся компонентов. Это снижает нагрузку на отдельные детали и предотвращает смещение подшипника. В итоге ресурс узла остаётся на уровне ступиц с традиционным стопорным кольцом, при условии правильной установки и эксплуатации.
Какие риски могут возникнуть, если при замене ступицы Vkba3569 попытаться установить стопорное кольцо, которого в конструкции нет?
Попытка добавить стопорное кольцо, которого не предусмотрено конструкцией, может привести к деформации деталей, ухудшению посадки подшипника и возникновению повышенных нагрузок на узел. Это повлияет на работу ступицы, вызовет ускоренный износ и может стать причиной выхода из строя. Рекомендуется строго соблюдать заводские рекомендации и использовать только те комплектующие, которые предусмотрены для данной модели.
