Круиз-контроль на Хендай Солярис позволяет водителю поддерживать заданную скорость без постоянного нажатия на педаль газа, снижая утомляемость в дальних поездках и повышая топливную эффективность. Несмотря на то, что базовые комплектации модели часто лишены этой функции, установка возможна даже на автомобили без штатной подготовки.
Для реализации системы потребуется как минимум: рулевое колесо с кнопками управления круиз-контролем (или отдельный рычаг), тормозной датчик с двумя каналами, а также активация функции в электронном блоке управления двигателем (ЭБУ) с помощью диагностического оборудования. Модели с электронной педалью газа (обычно начиная с 2012 года) поддерживают установку без замены дроссельного узла.
Перед началом работ важно уточнить версию ЭБУ и наличие CAN-шины, так как от этого зависит совместимость с оригинальными и неоригинальными комплектами. Некоторые блоки (например, Bosch ME17.9.11) требуют перепрошивки или ручной активации круиз-контроля через программное обеспечение вроде GDS или OpenDiag.
Практика показывает, что установка занимает от 2 до 4 часов в зависимости от уровня подготовки автомобиля и опыта исполнителя. Оптимальным вариантом является использование оригинальных компонентов, так как они обеспечивают полную совместимость и корректную работу всех функций, включая автоматическое отключение при торможении или нажатии сцепления (на механике).
Проверка совместимости комплектации автомобиля с установкой круиз-контроля
Перед установкой круиз-контроля на Hyundai Solaris необходимо определить, поддерживает ли конкретная комплектация автомобиля данную опцию. В первую очередь требуется наличие электронной педали газа (ETC – Electronic Throttle Control), так как механическая тяга не позволяет подключить круиз-контроль без глубоких переделок.
Для проверки наличия ETC следует осмотреть привод дроссельной заслонки под капотом. Если к дроссельному узлу подходит только жгут проводов без тросиков, значит, установлена электронная система. Кроме того, можно проверить VIN-код через официальный каталог Hyundai или сторонние ресурсы, где по комплектации указывается тип привода газа.
Следующим критическим элементом является наличие жгута проводки с предустановленными контактами под кнопку управления круиз-контролем. В некоторых версиях Solaris (особенно комплектациях Comfort и выше) этот жгут присутствует, и установка не требует доработок электрики. В версиях Active или Start зачастую разъёмы отсутствуют, и потребуется прокладка дополнительных проводов до блока управления.
Также необходимо убедиться в совместимости комбинации приборов. Старшие комплектации уже содержат соответствующую индикацию на панели (зеленый значок круиз-контроля). В противном случае даже при успешной установке система может функционировать без визуальной обратной связи.
Рекомендуется использовать диагностическое оборудование (например, сканер GDS или ELM327 с программой типа Car Scanner) для проверки наличия круиз-функции в блоке управления двигателем (ECU). Если функция отображается как доступная, это упрощает установку и активацию.
При отсутствии необходимых компонентов установка возможна, но будет сопряжена с заменой узлов, доработкой электропроводки и последующей адаптацией блока управления, что увеличивает стоимость и трудоёмкость работ.
Необходимые детали и артикулы для установки круиз-контроля
Для установки круиз-контроля на Hyundai Solaris (выпуска 2011–2016, платформа RB) потребуется ряд компонентов, совместимых с электронной педалью газа (ETC) и соответствующей электропроводкой. Основной элемент – многофункциональный подрулевой переключатель с функцией круиз-контроля. Для дорестайлинговых версий подойдёт переключатель с артикулом 96700-4L310, для рестайлинговых – 96700-4L311.
Если в комплектации отсутствует жгут с проводами круиз-контроля, понадобится отдельный монтаж провода от разъёма переключателя к блоку управления двигателем (ECU). В этом случае следует использовать оригинальный контакт для разъема (например, контакт типа 7122-4110), подходящий к штатному коннектору. Дополнительно потребуется установка одной кнопки в руль, если комплектация не предусматривает её заранее – применяется кнопка с артикулом 96720-1R100 (в зависимости от модели рулевого колеса).
Автомобили с механической коробкой передач не требуют дополнительных модулей. Для автоматической трансмиссии может потребоваться обновление прошивки блока управления двигателем или активация функции круиз-контроля через диагностический сканер (например, GDS или аналогичный). В некоторых случаях понадобится магнитный датчик сцепления (если не установлен с завода), артикул которого зависит от VIN автомобиля.
При наличии штатной проводки и соответствующего блока управления достаточно замены подрулевого переключателя. В противном случае потребуется доустановка всех недостающих элементов, включая проводку к разъему C/ECU, с обязательной пайкой или использованием оригинальных разъемов с фиксаторами.

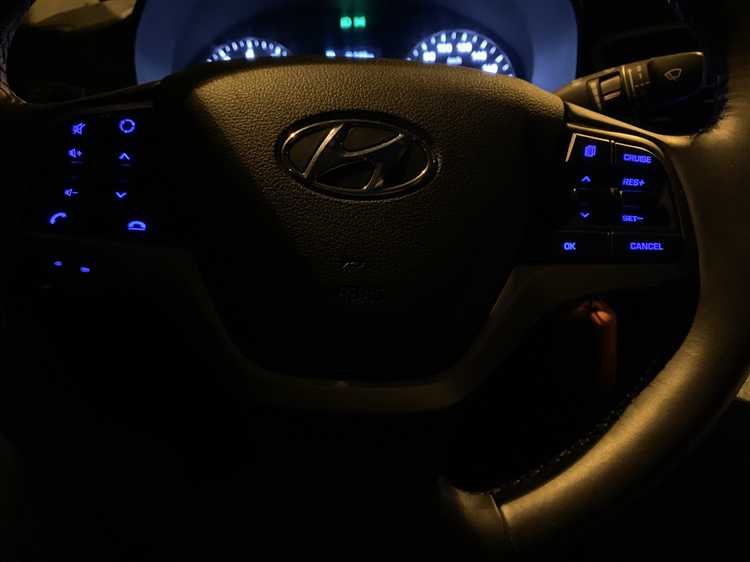

Подключение кнопок управления на руле или подрулевом переключателе
Для реализации функции круиз-контроля на Hyundai Solaris необходимо установить и корректно подключить кнопки управления. В зависимости от комплектации автомобиля доступны два варианта: интеграция кнопок в рулевое колесо или установка подрулевого переключателя с функцией круиз-контроля.

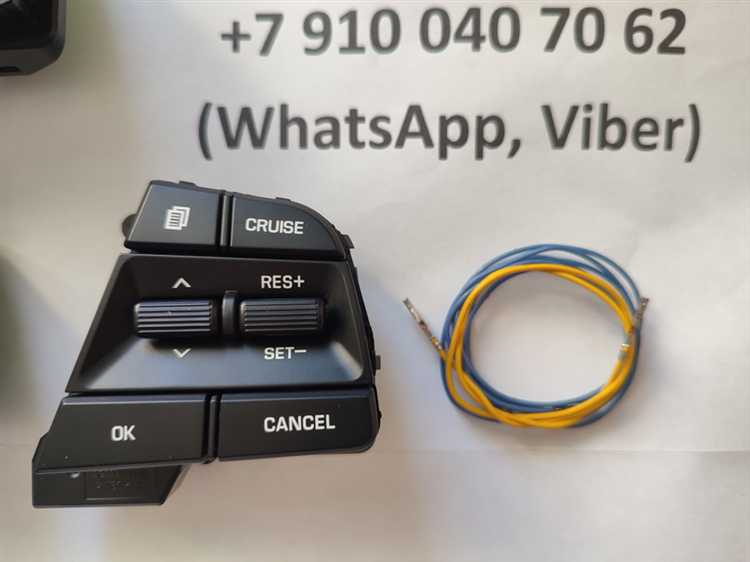

Если на руле уже предусмотрены заглушки под кнопки управления, можно установить оригинальные кнопки с артикулами 96700-H5000 (для рестайлинговых моделей с 2015 года) или 96700-4L100 (для дорестайлинга). Эти кнопки подключаются к шлейфу в руле, который должен поддерживать передачу сигнала через clockspring (контактную группу подушки безопасности).
При отсутствии штатного жгута потребуется установить clockspring с поддержкой круиз-контроля – артикул 93490-H5000. Далее, шлейф соединяется с соответствующими контактами в ЭБУ через разъём C-connector. Клеммы 10 и 12 чаще всего используются для передачи сигнала от кнопок управления. Перед подключением следует убедиться в наличии проводки от clockspring до блока управления – в противном случае необходимо проложить провода вручную.
Альтернативный способ – установка подрулевого переключателя с функцией круиз-контроля. Подходит вариант с артикулом 96720-1R000. Он монтируется на рулевую колонку и подключается напрямую к штатной проводке. Такой способ часто используется на комплектациях без мультируля, так как не требует замены рулевого колеса и clockspring.
После подключения кнопок необходимо провести проверку с помощью диагностического сканера (например, Hyundai GDS или аналог), чтобы убедиться в наличии сигнала от органов управления. Также необходимо активировать функцию круиз-контроля в прошивке блока управления двигателем (ECU), если она не была активна ранее. В противном случае кнопки будут физически подключены, но система не отреагирует на команды.

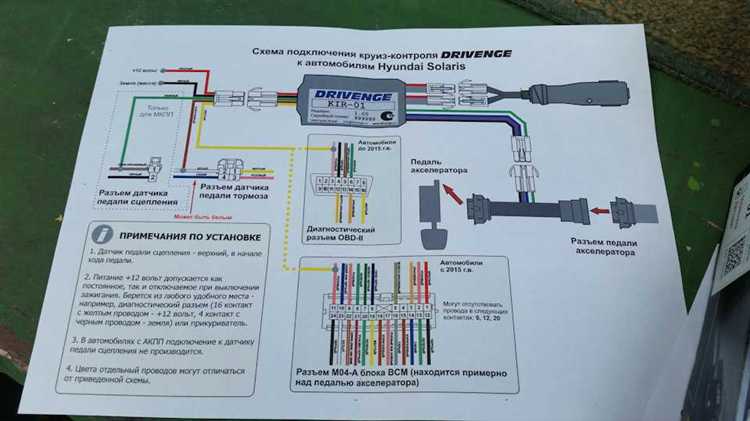

Прокладка проводки от блока управления к ЭБУ и педалям
Для подключения круиз-контроля на Hyundai Solaris необходимо корректно проложить проводку от блока управления к электронному блоку управления двигателем (ЭБУ) и к датчику положения педали тормоза. Ошибки на этом этапе могут привести к нестабильной работе системы или её полной неработоспособности.
Подключение к ЭБУ осуществляется по CAN-шине и/или отдельным управляющим линиям. В моделях с механической коробкой передач часто требуется подключение к пину 90 или 91 на разъёме C (блок 3) ЭБУ. Конкретный пин зависит от года выпуска и версии автомобиля. Перед подключением следует свериться со схемой, нанесённой на крышку блока предохранителей или использовать электросхему по VIN.
Проводка к педали тормоза необходима для реализации функции отключения круиз-контроля при нажатии на тормоз. В большинстве случаев требуется соединение с выходом датчика положения педали тормоза, который выдаёт +12В при нажатии. Как правило, это синий или зелёный провод, идущий к верхнему концевику. Проверка осуществляется мультиметром при включённом зажигании.
Монтаж проводки выполняется через штатные проходы в моторный отсек, чтобы избежать повреждения кабелей. При отсутствии свободного прохода используется резиновый сальник рядом с основным жгутом. Все соединения необходимо выполнять с использованием пайки и термоусадки либо герметичных разъёмов. Избегать скруток и изоленты – это снижает надёжность.
Фиксация кабеля должна обеспечивать неподвижность жгута при вибрации. Для этого применяются пластиковые стяжки и текстильная изолента. Проводка должна быть отведена от движущихся элементов – рулевого вала, педалей, рычагов коробки передач. Рекомендуется дополнительно зафиксировать проводку в местах изгиба.
Перед подключением питания убедиться в правильности схемы и отсутствии короткого замыкания. После завершения монтажа выполняется проверка сигналов через диагностический разъём OBD-II с помощью сканера, поддерживающего считывание параметров круиз-контроля.

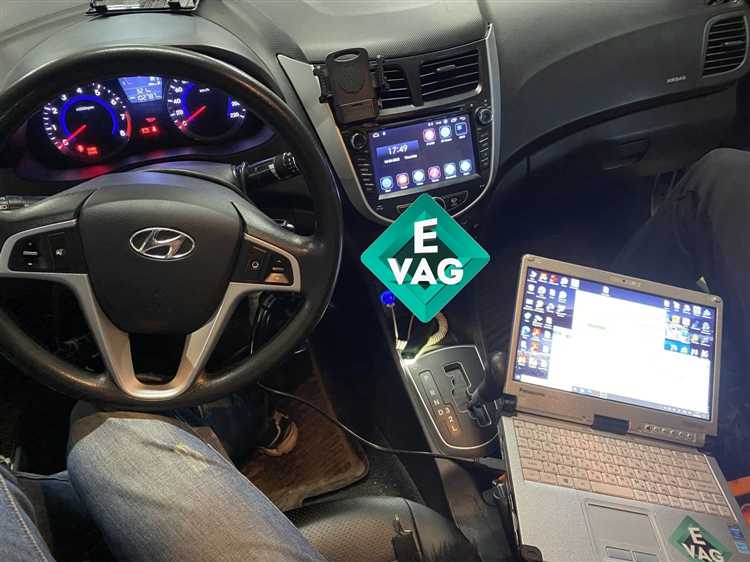

Программирование блока управления после установки круиз-контроля
После физической установки всех компонентов круиз-контроля требуется программное включение функции в блоке управления (ЕСМ/ECU), так как по умолчанию она может быть деактивирована даже при наличии всей проводки.
Для выполнения программирования потребуется диагностическое оборудование, совместимое с Hyundai, например, GDS (Hyundai/Kia Global Diagnostic System), Hi-DS, Launch X431 с актуальной прошивкой или другие мультибрендовые сканеры, поддерживающие адаптацию блока управления в Солярисе.
Подключите сканер к OBD-II разъему. Выберите модель Hyundai Solaris и перейдите в меню конфигурации ECU. Далее откройте раздел Vehicle Configuration или Cluster Configuration (в зависимости от сканера) и найдите параметр Cruise Control. Установите значение Enabled или Present.
После активации параметра сохраните изменения и выполните процедуру инициализации (если требуется). Некоторые сканеры запрашивают подтверждение, после чего блок будет перезагружен.
На моделях с CAN-шиной рекомендуется также проверить статус параметров в BCM (Body Control Module) и ABS, чтобы убедиться в совместимости и отсутствии ошибок. После завершения настройки выполните тестирование работы круиз-контроля на дороге – функция должна активироваться при скорости выше 40 км/ч при нажатии соответствующей кнопки.
В случае отсутствия доступа к оригинальному сканеру можно воспользоваться услугами специализированного сервиса, где функция активируется за 10–15 минут.
Проверка работы системы круиз-контроля на дороге
Перед началом проверки убедитесь, что аккумулятор автомобиля заряжен, а уровень топлива достаточен для безопасного теста. Желательно проводить испытания на прямом участке дороги с минимальным трафиком и хорошим покрытием.
- Разгонитесь до скорости не ниже 40 км/ч, чтобы активировать систему круиз-контроля.
- Включите круиз-контроль кнопкой на рулевом колесе или соответствующем блоке управления.
- Установите желаемую скорость и отпустите педаль газа. Автомобиль должен поддерживать скорость без рывков или самопроизвольных ускорений.
- Проверьте плавность работы при изменении уклона дороги: на подъеме система должна поддерживать скорость без значительного снижения, а на спуске – корректно снижать тягу двигателя.
- Испытайте отключение круиз-контроля при нажатии на тормоз и сцепление (если есть механика). Автоматическое отключение должно срабатывать мгновенно, без задержек.
- Используйте кнопки управления для изменения скорости: нажатие «увеличить скорость» должно поднимать значение с шагом 1-2 км/ч, «уменьшить» – соответственно снижать.
- Проверьте функцию паузы и восстановления скорости, если она предусмотрена, чтобы убедиться в корректности работы памяти установленной скорости.
Если в процессе проверки появляются посторонние звуки, рывки или сбои в работе, рекомендуется провести диагностику ЭБУ и проверить корректность подключения всех проводов к блоку круиз-контроля.
После успешного тестирования на прямом участке обязательно проверьте работу системы в условиях городского движения с переменными скоростями, чтобы убедиться в надежности и безопасности управления.
Возможные ошибки и их устранение после установки системы
Круиз-контроль не активируется: Проверить правильность подключения всех разъёмов к ЭБУ и блоку управления. Особенно важно убедиться в надёжном контакте на разъёмах педали газа и кнопок на руле. Перепроверить наличие питания на управляющем модуле. Рекомендуется сбросить ошибки через диагностический сканер и повторно запрограммировать блок, если ошибка сохраняется.
Система самопроизвольно отключается при движении: Частая причина – некорректное подключение датчика тормоза или сцепления. Проверить целостность проводки, отсутствие замыканий и правильное подключение к соответствующим цепям. Также проверить, не заедают ли педали, что может приводить к ложному срабатыванию выключения круиза.
Круиз-контроль не удерживает скорость: Возможен сбой в работе сервопривода или исполнительного механизма. Проверить механическую часть, исключить излишнее сопротивление тросов газа. Проверить наличие и качество сигнала с датчика скорости автомобиля на ЭБУ, так как отсутствие или нестабильный сигнал приводит к ошибкам удержания скорости.
Ошибка в работе кнопок управления: Проверить целостность проводки и отсутствие коррозии на контактах кнопок. Рекомендуется измерить сопротивление кнопок мультиметром для выявления обрывов или коротких замыканий. В случае программного сбоя – перепрограммировать блок управления с использованием сервисного оборудования.
Загорелся индикатор неисправности на панели: Провести полное сканирование ЭБУ на наличие кодов ошибок. Часто встречаются ошибки по цепям датчиков тормоза и педали газа. После устранения механических неисправностей выполнить сброс ошибок. Если ошибка не исчезает – проверить прошивку блока управления на совместимость с установленной системой.
Вопрос-ответ:
Какие базовые компоненты нужны для установки круиз-контроля на Hyundai Solaris?
Для установки круиз-контроля потребуется сам блок управления (ЭБУ круиз-контроля), кнопки или переключатели управления (обычно размещаются на руле или подрулевом переключателе), датчики положения педали газа и тормоза, а также проводка для подключения всех компонентов к бортовой электронике автомобиля. Важно также наличие прошивки ЭБУ, поддерживающей работу круиз-контроля в конкретной версии Solaris.
Как проверить совместимость комплектации Hyundai Solaris с установкой круиз-контроля?
Сначала нужно убедиться, что в автомобиле установлена электронная педаль газа, а также соответствующий блок управления двигателем (ЭБУ), который поддерживает функции круиз-контроля. Проверяется наличие в жгуте проводов разъемов для подключения управления круизом и датчиков. Также важно, чтобы штатная электрика и программное обеспечение могли взаимодействовать с новым модулем без конфликтов. Проверку лучше делать с помощью диагностического оборудования, которое считывает параметры ЭБУ и доступные функции.
Какие сложности могут возникнуть при подключении кнопок управления круиз-контролем на руле Hyundai Solaris?
Основная сложность связана с правильным подключением кнопок к существующей электросети автомобиля. Нужно точно определить провода, отвечающие за управление сигналами, чтобы не повредить штатные системы и избежать ложных срабатываний. Иногда требуется перепрошивка или адаптация ЭБУ, чтобы распознать новые команды. Некорректное подключение может вызвать сбои в работе круиз-контроля или других систем автомобиля.
Как проверить работоспособность круиз-контроля после его установки на Hyundai Solaris?
После монтажа всех компонентов и подключения системы необходимо провести тест на дороге. При достижении стабильной скорости нужно активировать круиз-контроль с помощью кнопки, убедиться, что автомобиль удерживает выбранный темп без вмешательства водителя. Также важно проверить реакцию системы на нажатие педали тормоза и сцепления (если есть), чтобы круиз отключался при необходимости. Для более точной диагностики рекомендуется использовать специализированное диагностическое оборудование для считывания ошибок и параметров работы системы.
Какие типичные ошибки возникают после установки круиз-контроля и как их исправить?
Частые ошибки включают неправильное подключение проводки, из-за чего система не активируется или сразу отключается; несоответствие прошивки ЭБУ, вызывающее конфликты с новым модулем; некорректная работа кнопок управления, приводящая к случайному срабатыванию или отсутствию реакции; а также отсутствие сигналов от датчиков педалей. Для устранения нужно проверить правильность монтажа, провести адаптацию или обновление программного обеспечения, а при необходимости заменить неисправные компоненты. Диагностический сканер помогает выявить конкретные коды ошибок и направить ремонт.
Какой алгоритм действий нужно соблюдать при установке круиз контроля на Хендай Солярис, чтобы избежать ошибок и сохранить гарантию?
Установка круиз контроля на Хендай Солярис требует последовательного подхода. Сначала нужно убедиться, что автомобиль совместим с данной опцией и проверить комплектацию. Затем следует подготовить все необходимые комплектующие — кнопки управления, блок управления, проводку и крепеж. Монтаж начинается с установки кнопок на руле или подрулевом переключателе, после чего прокладывается проводка к блоку управления и ЭБУ. Важно аккуратно подключить все соединения, соблюдая полярность и надежность контактов, чтобы избежать коротких замыканий. После монтажа необходимо выполнить программирование блока управления с помощью диагностического оборудования, чтобы система распознала новые компоненты. В завершение проводят тестирование на дороге для проверки корректной работы круиз контроля. Соблюдение этих шагов помогает избежать повреждений электроники и сохранить заводскую гарантию, так как работа проводится без грубых вмешательств в конструкцию автомобиля и с использованием рекомендованных деталей.
