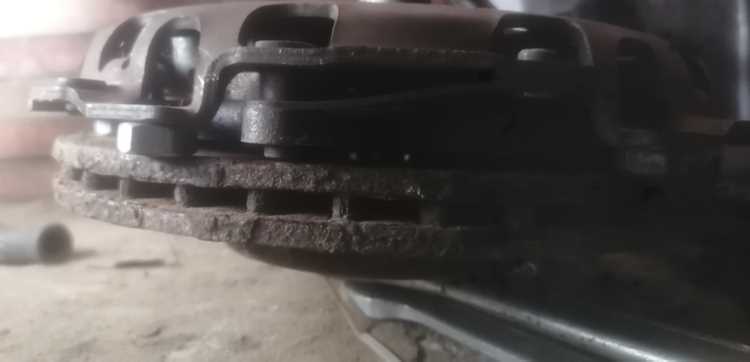

Как взвести корзину сцепления королла робот

На роботизированных трансмиссиях Toyota Corolla серии MMT корректный взвод корзины сцепления критичен для точности работы привода и ресурса механизма. Процедура выполняется после замены сцепления, ремонта актуатора или адаптации блока управления, поскольку заводская регулировка сбивается при демонтаже.

Взвод осуществляется с использованием специализированного диагностического оборудования, совместимого с протоколом Toyota Techstream. Без выполнения этой операции управляющий модуль не сможет точно позиционировать выжимной подшипник, что приведёт к рывкам, неполному выжиму и ускоренному износу диска.

Перед началом процедуры необходимо проверить исправность датчиков положения и актуатора сцепления, а также убедиться в отсутствии механических повреждений корзины. Рекомендуется фиксировать показатели усилия при взводе для последующего сравнения при сервисном обслуживании. Несоблюдение заводских параметров влечёт риск некорректной работы трансмиссии и дорогостоящего ремонта.

Подготовка инструмента и рабочего места для взвода корзины

Перед началом работ необходимо обеспечить чистоту зоны ремонта, исключить попадание пыли и абразивных частиц на элементы сцепления. Рабочая поверхность должна быть освещена не менее чем 500 лк, а температура в помещении – в пределах +15…+25 °C для исключения деформации деталей.

Инструмент следует разместить на отдельном верстаке в порядке применения. Для предотвращения повреждения поверхностей корзины и диска используйте перчатки с полиуретановым покрытием. Перед применением убедитесь в исправности динамометрического ключа и отсутствии люфтов у торцевых головок.

Все электрические инструменты должны подключаться через УЗО на 30 мА. Оснастку хранить на магнитных держателях либо в ячейках, чтобы исключить падение и повреждение рабочих кромок.

Пошаговый порядок снятия защиты и доступа к узлу сцепления

1. Установить автомобиль на ровную поверхность, зафиксировать колеса упорами и отключить минусовую клемму аккумулятора.
2. Поднять переднюю часть автомобиля домкратом и установить на надежные опоры, обеспечив свободный доступ к поддону и коробке передач.
3. Снять передние колеса для удобства доступа к крепежу защиты и элементов подвески.
4. Открутить крепежные болты передней защиты картера, начиная с задних точек крепления, чтобы избежать деформации металла.
5. Снять пластиковые или металлические пыльники в районе коробки передач, зафиксированные клипсами или саморезами.
6. Отсоединить крепеж поперечной балки (если установлена) и аккуратно извлечь ее из направляющих.
7. Осмотреть зону вокруг коробки передач на наличие датчиков и проводки, мешающих демонтажу, и временно отсоединить их, пометив места подключения.
8. Обеспечить свободный доступ к кожуху корзины сцепления, очистив поверхность от грязи для предотвращения попадания частиц внутрь узла при дальнейшем разборе.

Фиксация маховика и предотвращение его проворота при взводе

Перед взводом корзины сцепления необходимо жестко зафиксировать маховик, чтобы исключить смещение относительно коленчатого вала. Для Corolla с роботизированной КПП рекомендуется использовать специальный фиксатор, устанавливаемый в зубчатый венец через технологическое окно картера сцепления. Альтернативно можно применить металлическую планку, закрепленную на болтах крепления стартера.

Фиксатор должен обеспечивать полное блокирование вращения без люфта. При отсутствии заводского инструмента недопустимо упирать монтировку в корпус КПП или блок цилиндров, так как это может повредить алюминиевые поверхности. Оптимальная толщина упорного элемента – 4–6 мм, материал – закаленная сталь с твердостью не ниже 40 HRC.

Во время взвода корзины нагрузка на маховик возрастает, поэтому фиксацию необходимо контролировать на каждом этапе затяжки винтов. После завершения операции фиксатор извлекается только при полном снятии нагрузки с механизма.

Правильная установка фиксатора корзины перед натяжкой пружин

Перед монтажом фиксатора необходимо полностью очистить посадочные пазы корзины сцепления от грязи и износа, так как даже мелкие частицы могут вызвать перекос при натяжении пружин. Рекомендуется использовать металлическую щетку и обезжириватель.

Фиксатор устанавливается в направляющие отверстия на корпусе корзины с обеспечением плотного прилегания без зазоров. Контактные плоскости должны совпадать по всей длине, а ось фиксатора – быть строго параллельна оси первичного вала.

Перед фиксацией проверьте отсутствие люфта: при легком покачивании фиксатора не должно быть смещения относительно корзины. Если наблюдается смещение, необходимо заменить изношенные элементы или подкорректировать посадочные места.

Установка выполняется до начала натяжки пружин, чтобы исключить смещение диафрагменных лепестков. После монтажа фиксатора следует убедиться, что пружины будут натягиваться равномерно по окружности, без изменения угла установки корзины.

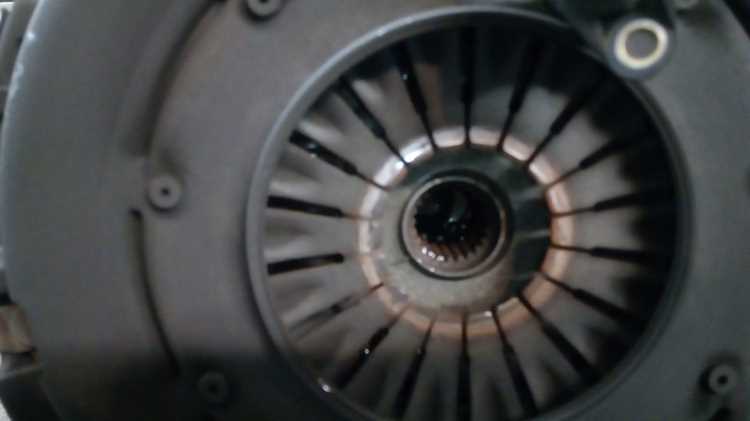

Регулировка положения нажимного диска при взводе

Точный взвод корзины сцепления в роботизированной КПП Toyota Corolla требует установки нажимного диска в заводское положение с учетом минимального допуска износа. Нарушение регулировки приводит к ошибкам актуатора и рывкам при переключениях.

1. Закрепить корзину на маховике моментом 19–21 Н·м, соблюдая крест-накрест последовательность затяжки.
2. Перед взводом измерить выступ лепестков диафрагменной пружины относительно плоскости прижимного кольца. Норма: 0,8–1,2 мм.
3. Использовать штатное приспособление SST 31204 для фиксации пружины в положении взвода.
4. Проверить параллельность лепестков; допустимое отклонение – не более 0,2 мм.
5. При несоответствии параметров выполнить регулировку, вращая регулировочные кольца по часовой стрелке для уменьшения зазора, против – для увеличения.
6. После регулировки провести повторный контроль выступа и параллельности.

• Не допускается смещение диска более чем на 2° относительно оси маховика.
• Все измерения выполнять на холодном узле при температуре не выше +30 °C.
• При наличии микротрещин на лепестках корзина подлежит замене без регулировки.

Проверка работы механизма сцепления после взвода

После установки корзины и проведения процедуры взвода необходимо запустить адаптацию исполнительного механизма через диагностический сканер, поддерживающий работу с блоком управления роботизированной трансмиссией Toyota. При активации теста следить за корректностью перемещения штока актуатора и отсутствием посторонних звуков.

При работающем двигателе и включенном нейтральном положении выполнить несколько переключений передач в режиме «А» и «М». Передачи должны включаться без задержек и рывков, а обороты двигателя при трогании не должны превышать 1500–1800 об/мин. Рывки или пробуксовка указывают на необходимость повторной калибровки.

Проверить точку схватывания сцепления: на ровной поверхности, при медленном отпускании педали газа, автомобиль должен начать движение плавно, без вибраций. При наличии вибраций или металлического звона необходимо осмотреть крепеж корзины и диск на предмет биения.

В завершение провести контрольную поездку на разных скоростях и нагрузках. При исправной работе сцепления отсутствуют запах гари, посторонние шумы и самопроизвольное выключение передачи.

Типичные ошибки при взводе корзины и способы их избежать

Неполный взвод пружин: оставшиеся под нагрузкой лепестки создают неравномерное усилие прижатия. Перед установкой проверять, чтобы фиксирующие штифты вошли в пазы до упора и усилие на всех точках было одинаковым.

Перетягивание стопорных винтов: чрезмерный момент приводит к деформации корпуса корзины. Использовать динамометрический ключ с моментом, указанным производителем (обычно 8–12 Н·м).

Несовпадение меток корзины и маховика: смещение центра балансировки вызывает вибрацию и ускоренный износ. Перед фиксацией совмещать заводские метки либо наносить собственные перед демонтажом.

Работа без центрирующей оправки: несоосность диска и первичного вала осложняет последующую установку КПП. Применять оправку подходящего диаметра и длины для точного позиционирования.

Пренебрежение проверкой состояния направляющих втулок: изношенные или загрязненные направляющие мешают корректному взводу и создают перекос. Очищать втулки и при необходимости заменять.

Взвод при загрязнённых фрикционных поверхностях: даже тонкий слой смазки или пыли уменьшает коэффициент трения. Очищать поверхности корзины и диска без использования агрессивных растворителей, оставляющих пленку.

Вопрос-ответ:

Как понять, что корзину сцепления на Toyota Corolla с роботизированной коробкой пора менять?

Обычно об износе корзины сцепления сигнализируют трудности при трогании, рывки или вибрации при переключении передач, увеличение времени переключения и характерный запах гари после интенсивного разгона. Также может появиться предупреждение на панели приборов о неисправности трансмиссии. Визуальная диагностика требует снятия коробки передач, чтобы оценить состояние лепестков и поверхности прижимного диска.

Можно ли заменить корзину сцепления на роботе самостоятельно, или лучше обратиться в сервис?

Технически выполнить замену самостоятельно возможно, если есть опыт работы с коробками передач, подходящий инструмент и условия для демонтажа. Однако у роботизированной трансмиссии есть нюанс — после установки новой корзины требуется адаптация и калибровка сцепления с помощью диагностического оборудования. Без этой процедуры коробка может работать с ошибками или быстрее износиться. Поэтому для большинства владельцев оптимальным вариантом будет сервис с опытом работы с роботами Toyota.

Сколько времени занимает снятие и установка корзины сцепления на Toyota Corolla с роботом?

В среднем работа занимает от 5 до 8 часов. Всё зависит от оснащённости сервиса, состояния крепёжных элементов и опыта механика. Дополнительное время может уйти на калибровку и проверку работы узла после сборки.

Какие детали лучше заменить вместе с корзиной сцепления, чтобы не возвращаться к ремонту в ближайшее время?

При замене корзины рекомендуется одновременно устанавливать новый диск сцепления и выжимной подшипник. Если состояние маховика вызывает сомнения, его также стоит проверить на наличие трещин, перегрева и биения. Иногда экономически оправдано заменить весь комплект сцепления, а не только отдельные элементы, чтобы продлить срок службы узла и избежать повторного демонтажа коробки.

Как часто требуется менять корзину сцепления на Toyota Corolla с роботизированной КПП?

Средний ресурс корзины сцепления на роботе составляет от 80 до 120 тысяч километров, но этот показатель сильно зависит от условий эксплуатации и стиля вождения. Частые пробки, резкие старты и движение с прицепом могут сократить срок службы. При аккуратной езде и своевременной адаптации сцепления ресурс может быть больше среднего.

Какие признаки указывают на износ корзины сцепления на Toyota Corolla с роботизированной КПП?

Основные симптомы — это рывки при трогании с места, запоздалое срабатывание сцепления, появление вибраций при переключениях, а также характерный запах горелого при движении в пробках. Иногда роботизированная коробка начинает медленнее реагировать на нажатие педали газа, что связано с проскальзыванием фрикционных поверхностей. При диагностике можно обратить внимание на ошибки в блоке управления трансмиссией, которые фиксируют некорректную работу узла.

Можно ли заменить корзину сцепления на Toyota Corolla с роботом без демонтажа коробки передач?

Нет, доступ к корзине сцепления возможен только после снятия роботизированной коробки. Это связано с конструкцией агрегата: корзина установлена между маховиком и коробкой, и снять её без разъединения этих элементов невозможно. При замене часто меняют комплект целиком — корзину, диск и выжимной подшипник, чтобы избежать повторного разбора в ближайшее время. Также рекомендуется проверить состояние актуатора сцепления, так как его износ может ускорить выход из строя новой корзины.
