Чем отличается задняя балка ваз 2109 от ваз 2110

Задняя балка на автомобилях ВАЗ 2109 и ВАЗ 2110 является ключевым элементом подвески, влияющим на устойчивость и управляемость. Несмотря на внешнее сходство, эти балки имеют значительные конструктивные отличия, которые важно учитывать при замене или ремонте. Основное различие связано с геометрией и креплениями, что влияет на выбор запчастей и методы обслуживания.

Балка от ВАЗ 2109 выполнена с упором на простоту и надежность, с шириной крепления около 1300 мм и классической схемой крепления втулок. ВАЗ 2110 использует более современный вариант балки с усиленной конструкцией и измененной точкой крепления рычагов, что обеспечивает лучшую устойчивость на высоких скоростях и при динамическом маневрировании.

При замене задней балки рекомендуется учитывать совместимость с кузовными элементами и типом амортизаторов. Установка балки от ВАЗ 2110 на 2109 требует дополнительной подгонки или замены крепежных элементов, в то время как обратная замена невозможна без серьезной переделки подвески. Точная диагностика и выбор балки, соответствующей конкретной модели и условиям эксплуатации, существенно продлевают срок службы подвески и повышают безопасность автомобиля.

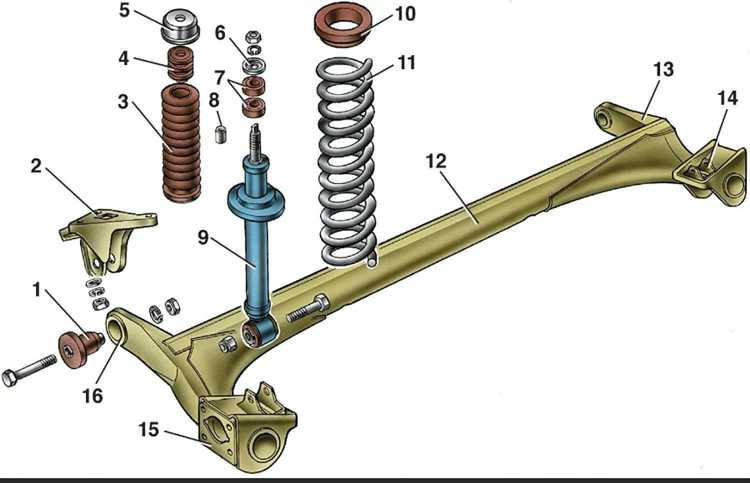

Конструкция задней балки ваз 2109 и её особенности

Задняя балка ВАЗ 2109 представляет собой независимую подвеску с торсионной балкой, выполненной из цельного стального профиля. Основной элемент конструкции – металлическая балка, соединённая с кузовом через резинометаллические втулки, обеспечивающие амортизацию и снижение вибраций.

Балка имеет коническую форму с выступающими кронштейнами для крепления рычагов подвески и амортизаторов. В отличие от задних балок других моделей, у ВАЗ 2109 предусмотрены дополнительные ребра жёсткости, которые улучшают устойчивость к нагрузкам и повышают долговечность узла.

Особенностью конструкции является использование двух торсионных пружин, встроенных в балку, которые обеспечивают независимость движения каждой из задних колёс. Это улучшает управляемость автомобиля и снижает износ шин при эксплуатации на неровных дорогах.

Также балка оснащена опорными площадками с втулками, выполненными из резины повышенной прочности, что снижает уровень шума и вибраций при движении. Для обслуживания предусмотрены съемные заглушки, обеспечивающие доступ к регулировочным элементам и подшипникам.

Рекомендовано регулярно проверять состояние резинометаллических втулок и смазывать подшипники задней балки, чтобы избежать преждевременного износа и сохранить заводские характеристики подвески. Замена балки на аналогичную рекомендуется при появлении трещин или деформаций, так как самостоятельный ремонт данной конструкции нецелесообразен.

Технические отличия задней балки ваз 2110 от ваз 2109

Задняя балка ваз 2110 отличается от ваз 2109 по ряду конструктивных и технических параметров, влияющих на управляемость и ресурс узла. В первую очередь, балка 2110 имеет усиленную центральную часть с дополнительными ребрами жесткости, что снижает вероятность деформаций при нагрузках.

Диаметр втулок и сайлентблоков на ваз 2110 увеличен с 20 мм до 22 мм, что улучшает износостойкость и снижает люфт в подвеске. Кроме того, изменена схема крепления амортизаторов: в 2110 они крепятся выше и с другим углом наклона, что повышает стабильность автомобиля при маневрах.

Балка ваз 2110 оснащена измененными кронштейнами для крепления тормозных механизмов, совместимых с большими тормозными дисками, что расширяет возможности модернизации тормозной системы. Также, вес балки ваз 2110 увеличен примерно на 2 килограмма за счет более прочных материалов, что положительно сказывается на долговечности, но требует учета при регулировке подвески.

Рекомендуется при замене балки учитывать разницу в геометрии креплений: балки 2109 и 2110 несовместимы без доработок. Для улучшения эксплуатационных характеристик на ваз 2110 стоит использовать оригинальные сайлентблоки с полиуретановыми вставками, что снижает вибрации и продлевает срок службы узла.

Влияние различий задней балки на управление автомобилем

Задняя балка ВАЗ 2109 и ВАЗ 2110 имеет ключевые конструктивные отличия, которые напрямую влияют на управляемость и поведение автомобиля в динамике.

Балка от ВАЗ 2109 – классическая торсионная подвеска с меньшей жесткостью и ограниченными возможностями настройки углов колес. Это приводит к следующим особенностям в управлении:

• Увеличенная склонность к чрезмерному крену кузова на поворотах из-за меньшей жесткости балки.
• Меньшая устойчивость при резких маневрах, особенно на высоких скоростях.
• Ограниченная возможность регулировки схождения и развала задних колес, что отражается на износе шин и стабильности траектории.

Задняя балка ВАЗ 2110 имеет более жесткую конструкцию и улучшенную геометрию, включая изменённое расположение рычагов и точек крепления. Это обеспечивает:

• Снижение боковых смещений при динамических нагрузках, что улучшает точность прохождения поворотов.
• Уменьшение реакций подвески на неровности, повышая комфорт и стабильность.
• Возможность точной регулировки углов колес, что положительно сказывается на износе резины и устойчивости автомобиля при прямолинейном движении.

Практические рекомендации при замене балки:

1. Использование балки от ВАЗ 2110 на 2109 обеспечивает более четкое и предсказуемое управление, особенно на скоростях свыше 80 км/ч.
2. Обязательно выполнять регулировку углов развала и схождения после установки балки 2110, чтобы исключить неравномерный износ шин.
3. При эксплуатации в условиях плохих дорог рекомендуется использовать 2110 балку с усиленными резиновыми втулками для снижения вибраций и повышения ресурса элементов подвески.
4. Балка 2109 подходит для езды с умеренными скоростями и менее агрессивным стилем вождения, но требует регулярного контроля состояния и регулировок.

Таким образом, разница в конструкции задней балки существенно влияет на динамические характеристики автомобиля, улучшая управляемость, устойчивость и комфорт при использовании балки ВАЗ 2110 по сравнению с 2109.

Разница в подвеске и амортизации между моделями

Задняя балка ВАЗ 2109 и ВАЗ 2110 существенно отличаются по конструкции подвески и характеристикам амортизации, что влияет на управляемость и комфорт.

• Подвеска ВАЗ 2109: классическая полузависимая схема с торсионной балкой, жесткость которой рассчитана на менее динамичную езду. Балка тоньше, с меньшим поперечным сечением, что уменьшает ее прочность и увеличивает прогиб при нагрузках.
• Подвеска ВАЗ 2110: модернизированная задняя балка с увеличенным сечением и усиленными точками крепления, что повышает жесткость и стабильность. Кроме того, изменена геометрия крепления рычагов для снижения крена кузова.

В части амортизации:

1. На ВАЗ 2109 используются стандартные масляные амортизаторы с базовой демпфирующей характеристикой, менее эффективные при высоких скоростях и на неровностях.
2. ВАЗ 2110 оснащается более прогрессивными газонаполненными амортизаторами с улучшенной отдачей и большей энергоемкостью, что снижает раскачку кузова и улучшает контакт колеса с дорогой.

Рекомендации по эксплуатации:

• Для ВАЗ 2109 при эксплуатации в условиях активной городской езды или проселочных дорог стоит рассмотреть замену штатных амортизаторов на усиленные аналоги, чтобы компенсировать износ и снизить раскачку.
• ВАЗ 2110 требует периодической проверки креплений задней балки и амортизаторов из-за более жесткой подвески, что увеличивает нагрузку на крепежные элементы.

Таким образом, разница в подвеске и амортизации напрямую отражается на динамике автомобиля: ВАЗ 2110 обеспечивает более стабильное поведение и комфорт на трассе, в то время как ВАЗ 2109 требует дополнительного внимания к износу компонентов для поддержания приемлемого уровня управляемости.

Особенности установки задней балки ваз 2109 и 2110

Задняя балка ВАЗ 2109 и ВАЗ 2110 имеют различия в точках крепления и геометрии, что влияет на процесс установки и требуемый инструмент. Для ВАЗ 2109 балка крепится к кузову через четыре основных болта, расположенных ближе к центру проема задней подвески. При замене необходимо соблюдать заводской момент затяжки – 80–90 Н·м, чтобы избежать деформаций и обеспечить жесткость конструкции.

Установка балки ВАЗ 2110 требует учета иной конструкции кузова и дополнительных крепежных элементов. В частности, крепления задней балки 2110 имеют увеличенное расстояние между точками фиксации, что требует корректной подгонки посадочных мест. Кроме того, в ВАЗ 2110 предусмотрены усиленные резиновые подушки для снижения вибраций, которые должны быть установлены с точным совпадением маркировки для каждой стороны.

При установке балки 2109 часто возникает необходимость в подгонке тормозных трубок и тросов стояночного тормоза из-за меньшего пространства внутри арок. ВАЗ 2110, наоборот, имеет более свободный доступ к этим элементам, что упрощает подключение и проверку работы тормозной системы после монтажа балки.

Рекомендуется использовать съемник пружин и динамометрический ключ для обеих моделей, но для ВАЗ 2110 потребуется также использовать подъемник или дополнительную опору кузова, чтобы компенсировать большую массу и размеры балки. При монтаже обеих балок важно проверять параллельность установки относительно продольной оси автомобиля, так как неправильное положение приводит к преждевременному износу сайлентблоков и ухудшению управляемости.

В случае замены балки 2109 на 2110 или наоборот, следует учитывать необходимость замены элементов подвески и тормозной системы, так как несовпадение крепежей и технических характеристик может привести к отказу узла или снижению безопасности. Монтаж обеих балок требует обязательной проверки углов установки колёс и развала-схождения после завершения работ.

Совместимость и замена задней балки между ваз 2109 и 2110

Задние балки ВАЗ 2109 и ВАЗ 2110 имеют различия в конструкции, которые влияют на их взаимозаменяемость. Балка от ВАЗ 2109 не подходит для прямой установки на ВАЗ 2110 без доработок из-за отличий в крепежных точках и геометрии рычагов.

Балка ВАЗ 2110 отличается усиленной конструкцией и изменённым углом наклона рычагов, что улучшает управляемость, но требует соответствующей адаптации при замене на 2109. Для установки балки 2109 на 2110 необходимы изменения в креплениях подвески и задних амортизаторах, а также возможна корректировка тормозной системы из-за различий в креплениях тормозных механизмов.

При замене балки ВАЗ 2110 на 2109 также стоит учитывать разницу в размерах резинометаллических втулок и сайлентблоков, которые напрямую влияют на уровень шума и вибраций. Использование несоответствующих элементов может привести к преждевременному износу и ухудшению ходовых характеристик.

Рекомендуется использовать оригинальные балки и комплектующие для каждой модели или выбирать балки с модификациями, подтверждёнными практикой и специализированными инструкциями. При замене необходимо проверять правильность установки и регулировки углов схождения колес для сохранения безопасности и управляемости автомобиля.

Проблемные места и типичные неисправности задней балки ваз 2109 и 2110

Еще одним частым дефектом является износ сайлентблоков, особенно на ВАЗ 2109. Пластиковые втулки теряют эластичность, вызывая стуки и ухудшая управляемость. В 2110 сайлентблоки выполнены из более прочного материала, но при агрессивной эксплуатации они тоже требуют замены примерно через 70-90 тыс. км.

Трение и коррозия втулок задних амортизаторов – частая проблема для обеих моделей. На 2109 из-за близости элементов к днищу и меньшей защите коррозия развивается активнее. В результате амортизаторы работают с повышенной нагрузкой и выходят из строя раньше, что сказывается на комфорте и безопасности движения.

Задние тормозные механизмы на балках ВАЗ 2109 и 2110 имеют схожие недостатки: при длительной эксплуатации происходит заклинивание колодок, особенно если не производить регулярное обслуживание и очистку механизмов. На 2110 чаще наблюдаются проблемы с гидравлическими цилиндрами из-за более сложной конструкции, требующей тщательной диагностики.

Для профилактики основных неисправностей рекомендуется каждые 30-40 тыс. км проверять состояние подшипника балки, менять сайлентблоки при первых признаках износа, а также очищать и смазывать втулки амортизаторов. На ВАЗ 2110 стоит обратить внимание на состояние гидравлики тормозов, так как игнорирование мелких утечек приводит к серьезным поломкам.

Практические советы по обслуживанию и ремонту задней балки

Для задней балки ВАЗ 2109 и 2110 важно регулярное техническое обслуживание с акцентом на состояние сайлентблоков и подшипников ступиц. Проверяйте наличие люфта и трещин в сайлентблоках каждые 15-20 тысяч километров, так как изношенные резиновые элементы ухудшают устойчивость и вызывают посторонние шумы.

При замене сайлентблоков используйте специальные прессовые инструменты – это позволяет избежать повреждения корпуса балки. Для ВАЗ 2110 рекомендуются сайлентблоки повышенной прочности, так как балка имеет другие точки крепления и нагрузку.

Подшипники ступиц меняйте вместе с тормозным диском или барабаном при признаках заедания или износа. На ВАЗ 2109 и 2110 применяются разные модели ступиц, что требует учета при подборе запчастей. Обратите внимание на зазоры и прокачку тормозной системы после установки новой балки.

Обязательно контролируйте состояние антикоррозийного покрытия балки, особенно в регионах с повышенной влажностью или зимой. Рекомендуется раз в два года наносить защитные составы на металл для предотвращения коррозии и последующего разрушения конструкции.

При ремонте задней балки проверяйте геометрию – искривления и деформации приводят к неправильному углу установки колес и ухудшению управляемости. Для восстановления формы используйте гидравлический пресс или специализированные оправки, избегая сварочных работ, которые ослабляют металл.

Особенно тщательно следите за состоянием балок ВАЗ 2109 при эксплуатации на плохих дорогах – частые удары и вибрации ускоряют износ резинометаллических элементов и вызывают микротрещины в металле.

Вопрос-ответ:

В чем заключаются основные конструктивные отличия задней балки ВАЗ 2109 и ВАЗ 2110?

Задняя балка ВАЗ 2109 и ВАЗ 2110 отличаются по форме и расположению элементов крепления. Балка с ВАЗ 2110 имеет более жесткую конструкцию с усиленными штангами и другими точками крепления амортизаторов. В результате ее геометрия и способ крепления к кузову изменены, что влияет на поведение подвески и управляемость автомобиля.

Можно ли установить заднюю балку от ВАЗ 2110 на ВАЗ 2109 без дополнительных доработок?

Установка балки от ВАЗ 2110 на ВАЗ 2109 возможна, но требует значительных изменений. Различаются размеры и точки крепления, поэтому придется подгонять крепежные элементы, возможно, сверлить новые отверстия и менять некоторые детали подвески. Без доработок замена не обойдется, иначе подвеска будет работать неправильно.

Какие изменения в управлении автомобиля заметны после замены балки 2109 на балку от 2110?

Балка от ВАЗ 2110 обеспечивает более жесткую и стабильную подвеску, что улучшает устойчивость на дороге и снижает крены в поворотах. Однако, при отсутствии правильной регулировки и установки могут появиться дополнительные шумы и ухудшение комфорта. В целом, автомобиль становится более управляемым, особенно на высоких скоростях.

Какие слабые места характерны для задней балки ВАЗ 2109 по сравнению с ВАЗ 2110?

Балка ВАЗ 2109 чаще подвержена износу сайлентблоков и коррозии на сварных соединениях. В конструкции 2110 эти узлы усилены и выполнены из более прочных материалов, что повышает долговечность. Кроме того, балки 2109 имеют более простую конструкцию, что иногда сказывается на стабильности работы подвески.

Какие инструменты и материалы понадобятся для ремонта задней балки на ВАЗ 2109 и 2110?

Для ремонта обеих балок потребуются набор ключей и головок, пресс для выпрессовки и запрессовки сайлентблоков, молоток, смазочные материалы и возможно сварочный аппарат для восстановления поврежденных участков. Также полезны будут новые сайлентблоки, болты и гайки, а для 2110 может понадобиться специальный съемник из-за более сложной конструкции.

В чем ключевые конструктивные отличия задних балок на ВАЗ 2109 и ВАЗ 2110?

Основное отличие между задними балками ВАЗ 2109 и ВАЗ 2110 заключается в их конструкции и креплении. У ВАЗ 2109 балка является более простой, с меньшим количеством элементов и без дополнительных усилений, что связано с её применением в более компактной модели. ВАЗ 2110 оснащён усиленной балкой с изменённой геометрией и крепёжными точками, что повышает жёсткость и улучшает устойчивость автомобиля на дороге. Также различается конструкция сайлентблоков и подшипников, что влияет на плавность хода и долговечность узла.

Можно ли заменить заднюю балку ВАЗ 2109 на балку от ВАЗ 2110, и какие сложности могут возникнуть при этом?

Замена задней балки ВАЗ 2109 на балку от ВАЗ 2110 возможна, но требует некоторых доработок. Балка ВАЗ 2110 отличается по крепёжным точкам и размерам, поэтому штатные отверстия на кузове ВАЗ 2109 могут не совпадать с креплениями балки от 2110. Чтобы установить такую балку, нужно будет сверлить дополнительные отверстия или использовать переходные кронштейны. Кроме того, важно проверить совместимость элементов подвески, таких как амортизаторы и тормозные механизмы, поскольку они могут иметь разные параметры. При отсутствии правильной подгонки возможны проблемы с управляемостью и износом деталей.
