На автомобилях Toyota RAV4 ручной тормоз служит для фиксации машины в неподвижном состоянии за счёт блокировки задних колёс. В зависимости от поколения модели используется либо традиционный механический рычаг, соединённый с тормозными механизмами тросами, либо электрический стояночный тормоз с приводом от электромоторов. Понимание конструкции и принципа работы узла позволяет правильно эксплуатировать его и своевременно устранять неисправности.
В механической системе при подтягивании рычага натягиваются тросы, которые передают усилие на разжимные рычаги тормозных колодок или на механизм внутри заднего тормозного диска-барабана. Это создаёт постоянное прижатие колодок к рабочей поверхности, исключающее вращение колёс. В электрическом варианте активация тормоза выполняется нажатием кнопки, после чего электронный блок управления подаёт сигнал на электроприводы, фиксирующие суппорты или барабанный механизм.
Для корректной работы ручного тормоза на RAV4 необходимо контролировать состояние тросов и направляющих, отсутствие коррозии и износа колодок, а в случае электрической версии – исправность датчиков и электромоторов. Регулярная профилактика обеспечивает надёжную фиксацию автомобиля даже на уклоне и предотвращает преждевременный выход узла из строя.
Механическая схема привода ручного тормоза

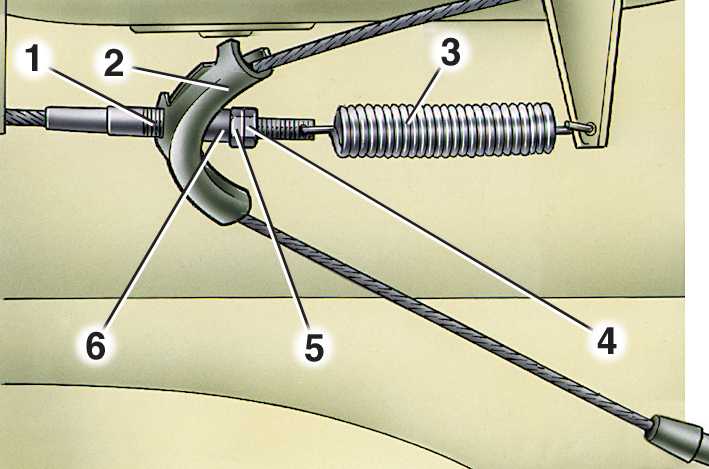

В конструкции Toyota RAV4 используется тросовый привод, соединяющий рычаг ручного тормоза с тормозными механизмами задних колес. При перемещении рычага усилие передается на основной трос, который через уравнитель распределяет нагрузку на два боковых троса, ведущих к каждому колесу.
Каждый боковой трос закреплен на рычаге разжимного механизма внутри тормозного барабана или барабанного узла в заднем дисковом тормозе. При натяжении троса разжимной механизм разводит тормозные колодки, прижимая их к рабочей поверхности барабана, что блокирует вращение колеса.
Конструкция тросов включает наружную оболочку с защитным покрытием и стальной сердечник, устойчивый к растяжению. Для поддержания точного хода привода предусмотрен регулировочный механизм, расположенный в салоне под рычагом или в зоне крепления уравнителя. Регулировка необходима при увеличении свободного хода из-за растяжения троса или износа колодок.
Для продления ресурса системы рекомендуется регулярно проверять целостность оболочки тросов, отсутствие коррозии на уравнителе и рычагах, а также смазывать трущиеся элементы негустой морозостойкой смазкой. Нарушение геометрии или закисание любого узла снижает эффективность торможения и может привести к неравномерной блокировке колес.
Передача усилия от рычага или кнопки к тормозному механизму
В Toyota RAV4 используются два типа управления стояночным тормозом: механический рычаг и электронная кнопка. Оба варианта обеспечивают фиксацию колёс, но передача усилия реализована разными способами.
- Механический привод – при перемещении рычага в салоне через систему тяг и тросов усилие напрямую передаётся на тормозные механизмы задних колёс. Стальные тросы проходят в защитной оболочке, что снижает риск заедания от влаги и грязи. Регулировка натяжения выполняется гайкой на уравнителе, расположенном под днищем или в зоне рычага.
- Электронный привод (EPB) – при нажатии кнопки сигнал поступает на блок управления, который активирует электромоторы, встроенные в суппорты задних колёс. Моторы вращают червячный редуктор, который выдвигает поршень, прижимая колодки к диску. Для аварийного снятия предусмотрен механический винт, доступный при снятии колеса.
При механической схеме важно регулярно проверять целостность тросов и отсутствие коррозии на уравнителе. В случае EPB особое внимание уделяется исправности электромоторов и разъёмов, особенно после зимней эксплуатации, когда возможны замерзания и попадание реагентов.
Типы ручного тормоза, применяемые на разных поколениях RAV4
На моделях RAV4 первого и второго поколений использовался классический механический ручной тормоз с тросовым приводом и рычагом между передними сиденьями. Конструкция включала трос, соединённый с разжимными механизмами в барабанах задних колёс, что обеспечивало простоту ремонта и минимальные затраты на обслуживание.
В третьем поколении часть комплектаций сохранила традиционный рычаг, однако в версиях с задними дисковыми тормозами стояночная функция реализовывалась через отдельный барабан внутри тормозного диска. Это позволило улучшить удерживающую силу и снизить износ основного тормозного механизма.
Четвёртое поколение получило расширенное применение электромеханического стояночного тормоза с кнопкой управления на центральной консоли. Система активировала электроприводы на задних суппортах, а функции автоматического включения и удержания повышали удобство эксплуатации в городских условиях.
В пятом поколении электромеханический тормоз стал стандартом для большинства комплектаций. Производитель оптимизировал привод и программное управление, добавив автоматическое снятие с удержания при начале движения и интеграцию с ассистентами трогания на подъёме.
Принцип фиксации тормозных колодок в неподвижном положении
В ручном тормозе Toyota RAV4 фиксация колодок обеспечивается за счёт механического прижима фрикционного материала к тормозному барабану или внутренней поверхности тормозного диска. При активации привода трос или электромотор перемещает рычаг внутри тормозного механизма, который разводит колодки в стороны. Сила прижатия создаётся за счёт системы рычагов и упоров, не допускающих обратного хода при сохранённом натяжении.
В барабанном исполнении фиксация достигается упором башмаков колодок в рабочую поверхность барабана с учётом минимального зазора, что исключает их смещение даже при изменении нагрузки. При дисковом варианте с интегрированным стояночным механизмом используется винтовая передача в поршне суппорта, блокирующая его возврат до момента отпускания тормоза.
Для сохранения надёжности фиксации рекомендуется регулярно проверять износ фрикционного слоя, целостность возвратных пружин и свободный ход привода. Даже небольшое увеличение зазора между колодкой и рабочей поверхностью снижает силу удержания, что может привести к прокатыванию автомобиля на уклоне.
Различия в конструкции для переднеприводных и полноприводных версий
В переднеприводных модификациях RAV4 стояночный тормоз чаще всего интегрирован в задние дисковые механизмы с отдельным барабаном внутри тормозного диска. Привод осуществляется тросами, проложенными вдоль днища, с минимальным количеством изгибов для снижения потерь усилия. Конструкция ориентирована на компактность и низкий вес, так как задний мост не содержит карданного вала и дополнительных дифференциалов.
В полноприводных версиях компоновка усложнена из-за наличия карданного вала и заднего дифференциала. Для обеспечения доступа к механизму и сохранения необходимого угла работы тросов используется изменённая схема их прокладки с дополнительными направляющими и защитными кожухами. Узлы крепления ручного тормоза усилены, чтобы компенсировать повышенную массу задней трансмиссии и возможные нагрузки при эксплуатации вне асфальта.
При обслуживании полноприводных версий рекомендуется контролировать состояние уплотнений и защитных элементов тросов, так как попадание грязи и влаги в зонах рядом с карданным валом встречается чаще. Для переднеприводных моделей приоритетом остаётся корректная регулировка длины тросов и проверка целостности внутреннего барабанного механизма.
Работа тросовой системы в механическом варианте
Механический ручной тормоз Toyota RAV4 использует тросовую систему для передачи усилия от рычага к тормозным механизмам задних колес. Основу системы составляют:
- Рычаг ручного тормоза, установленный в салоне;
- Стальной трос высокого сопротивления растяжению;
- Регулируемые крепления и натяжители;
- Тормозные колодки или барабанные механизмы на задних колесах.
При поднятии рычага усилие механически передаётся по тросу, который натягивается и приводит в действие тормозные колодки, прижимающие барабан или диск к колесу.
Трос изготовлен из многожильной проволоки с защитным покрытием для предотвращения коррозии и износа. Он прокладывается по жёсткому маршруту с минимальными изгибами, чтобы избежать излишнего трения и потери усилия.
В системе предусмотрена регулировка натяжения троса. Со временем, из-за износа колодок, требуется подтяжка троса для сохранения эффективного торможения. Для этого на тросе установлен регулировочный болт, доступный без демонтажа основных элементов.
- Недостаточная натяжка снижает эффективность фиксации автомобиля на подъёме;
- Избыточное натяжение приводит к ускоренному износу колодок и элементов привода;
- Регулярная проверка состояния троса и его натяжения обязательна при техническом обслуживании.
При отпускании рычага пружины в тормозных механизмах возвращают колодки в исходное положение, а трос – в расслабленное состояние, что исключает постоянное трение и перегрев.
Тросовая система отличается высокой надёжностью при соблюдении регламентных работ и позволяет оператору контролировать фиксацию автомобиля вручную без использования электроники.
Особенности работы электромеханического стояночного тормоза
Электромеханический стояночный тормоз (ЭМСТ) в Toyota RAV4 заменяет традиционный ручной рычаг электрическим приводом, обеспечивая более точное и удобное удержание автомобиля на месте. Управление осуществляется через кнопку, которая активирует электродвигатели, расположенные на задних тормозных механизмах.
При нажатии кнопки сигнал от блока управления передается на электродвигатели, которые автоматически натягивают тормозные колодки к дискам. Для контроля усилия используется датчик нагрузки, что предотвращает избыточное затягивание и обеспечивает стабильное удержание без повреждения компонентов.
В систему интегрированы функции автоматического отпуска: при начале движения или отпускании педали тормоза ЭМСТ автоматически разблокируется, обеспечивая плавный старт без необходимости ручного вмешательства водителя.
Электромеханический стояночный тормоз оснащен функцией самодиагностики, позволяющей выявлять неисправности и своевременно информировать водителя через панель приборов. Рекомендуется регулярно проверять состояние тормозных механизмов и при необходимости выполнять калибровку системы через диагностическое оборудование Toyota.
Конструкция ЭМСТ сокращает пространство в салоне, повышая комфорт и облегчая управление автомобилем, особенно в условиях частых остановок и троганий на подъеме.
Влияние износа компонентов на работу ручного тормоза
Износ тормозных колодок напрямую снижает эффективность фиксации автомобиля. При уменьшении толщины фрикционного слоя менее 2 мм увеличивается свободный ход рычага, а удерживающая способность падает на 25-30%. Это приводит к необходимости более сильного натяжения троса для поддержания стояночного тормоза.
Износ троса ручного тормоза вызывает увеличение люфта в приводе и снижает передаваемое усилие. При износе более 15% от первоначального диаметра троса появляется растяжение, что ухудшает отзывчивость системы и требует дополнительной регулировки для восстановления рабочего хода.
Деформация или коррозия рычажных механизмов увеличивает трение и вызывает неполное возвращение ручного тормоза в исходное положение. Это ведет к постоянному частичному зажиму тормозных механизмов и ускоренному износу колодок и дисков.
Износ уплотнителей и втулок в электромеханических системах стояночного тормоза снижает точность позиционирования исполнительных механизмов, вызывая задержки срабатывания и снижение удерживающей силы.
Рекомендуется проводить диагностику состояния компонентов каждые 20-30 тыс. км пробега. Замена колодок при достижении минимальной толщины должна выполняться своевременно, чтобы избежать повреждения барабанов или дисков. Тросы необходимо проверять на отсутствие коррозии и повреждений, а при выявлении износа – заменять.
Регулярная смазка рычагов и очистка от коррозии обеспечивает стабильную работу механизма и уменьшает риск заклинивания. В электромеханических системах стоит проверять корректность работы исполнительных элементов и при необходимости выполнять перенастройку.
Вопрос-ответ:
Как именно ручной тормоз фиксирует автомобиль на месте в Toyota RAV4?
В Toyota RAV4 ручной тормоз действует через механический или электромеханический механизм, который воздействует на тормозные колодки задних колес. При активации рычага или кнопки создаётся усилие, которое приводит в движение тросы или электрические приводы, прижимая колодки к тормозным дискам или барабанам. Это создает достаточное трение, чтобы удержать автомобиль неподвижным даже на уклоне.
Чем отличается работа тросовой системы ручного тормоза от электромеханической в Toyota RAV4?
В механическом варианте усилие от рычага передается через тросы напрямую к тормозным колодкам. Этот способ прост и надежен, но требует регулярной регулировки натяжения тросов из-за износа компонентов. В электромеханической системе усилие создаётся электродвигателями, которые приводят в движение тормозные механизмы через электронный блок управления. Это обеспечивает более точное и автоматическое управление, а также освобождает водителя от необходимости физически тянуть рычаг.
Какие признаки указывают на то, что ручной тормоз Toyota RAV4 нуждается в обслуживании?
Если при затягивании ручного тормоза приходится прилагать больше усилий, чем обычно, либо рычаг или кнопка имеют необычное свободное ход, это может свидетельствовать о растяжении или повреждении тросов, износе тормозных колодок или сбоях в электромеханическом приводе. Кроме того, появление посторонних звуков при активации тормоза и недостаточная фиксация автомобиля на уклоне указывают на необходимость проверки и ремонта.
Как влияет износ тормозных колодок и тросов на работу ручного тормоза в Toyota RAV4?
Со временем износ колодок уменьшает их толщину, что снижает эффективность прижатия к тормозному диску, а растяжение или повреждение тросов увеличивает свободный ход рычага и уменьшает передаваемое усилие. В результате ручной тормоз может перестать надёжно удерживать автомобиль, особенно на уклонах, что повышает риск самопроизвольного движения машины.
Можно ли самостоятельно отрегулировать ручной тормоз на Toyota RAV4, и как это сделать?
Регулировка механического ручного тормоза обычно включает подтяжку троса, что требует доступа к регулировочному винту или гайке возле рычага или под автомобилем. Нужно ослабить фиксирующую гайку, подтянуть трос так, чтобы при подъёме рычага было оптимальное усилие и минимальный свободный ход, затем затянуть гайку обратно. При электромеханическом стояночном тормозе регулировка выполняется автоматически системой, но в случае проблем лучше обратиться в сервис для диагностики и перепрошивки блока управления.
Как устроен ручной тормоз на Toyota RAV4 и как он воздействует на колёса?
Ручной тормоз на Toyota RAV4 представляет собой механический или электромеханический механизм, который блокирует задние колёса автомобиля, предотвращая его движение. В механическом варианте при подъёме рычага или нажатии педали тросы передают усилие на тормозные колодки, которые прижимаются к тормозному барабану или диску. В электромеханическом исполнении вместо тросов используется электродвигатель, который активирует тормозные колодки. Таким образом, ручной тормоз удерживает автомобиль на месте, даже если он стоит на уклоне.
Почему важно регулярно проверять состояние ручного тормоза на Toyota RAV4?
Со временем детали ручного тормоза изнашиваются: тросы могут растягиваться, а тормозные колодки теряют эффективность. Если не контролировать состояние системы, она может работать хуже — усилие на рычаге будет увеличиваться, а фиксация автомобиля — ослабевать. Это особенно критично на склонах, где недостаточно надёжный ручной тормоз может привести к самопроизвольному движению машины. Регулярная диагностика и своевременная замена изношенных элементов сохраняют безопасность и гарантируют корректную работу системы.
