Как узнать частоту ик пульта

Инфракрасные (ИК) пульты управления работают на определённых частотах, обычно в диапазоне от 30 кГц до 60 кГц, что обеспечивает совместимость с приёмниками устройств. Точное определение частоты позволяет правильно настроить универсальные пульты, диагностировать неисправности и разрабатывать совместимые системы управления.

Основные методы определения частоты включают применение специализированных измерительных приборов, таких как осциллографы и частотомеры, а также использование фотодиодов и микроконтроллеров с программным анализом сигнала. Для простых задач подойдёт использование смартфонов с фотосенсорами и специализированными приложениями, фиксирующими ИК-импульсы и вычисляющими частоту.

Точность измерений зависит от оборудования и правильной настройки эксперимента. Для получения надёжных данных рекомендуется проводить измерения при прямой видимости пульта и минимальном внешнем освещении, чтобы исключить влияние посторонних ИК-источников. Выбор способа определяется доступностью инструментов, требуемой точностью и задачами пользователя.

Использование частотомера для измерения сигнала ИК-пульта

Частотомер – инструмент для точного измерения частоты периодических сигналов, включая импульсы инфракрасных пультов управления. Для правильного измерения сигнала ИК-пульта потребуется подготовить приемник, преобразующий инфракрасное излучение в электрический сигнал.

Основные этапы измерения частоты ИК-пульта с помощью частотомера:

1. Подключение фотодиода или фототранзистора, чувствительного к инфракрасному диапазону, к входу частотомера.
2. Направление ИК-пульта на фотоприемник на расстоянии 5–10 см для стабильного сигнала.
3. Нажатие любой кнопки пульта для генерации серии импульсов.
4. Считывание значения частоты на дисплее частотомера.

Для повышения точности измерений рекомендуется использовать следующие рекомендации:

• Выбирать частотомер с диапазоном от 20 кГц до 60 кГц, что соответствует типичным частотам ИК-пультов.
• Использовать внешний предусилитель сигнала при слабом уровне ИК-излучения.
• Измерять несколько раз с разных кнопок для подтверждения стабильности частоты.
• Обеспечивать минимальное влияние внешних источников ИК-излучения и света, например, проводить замеры в затемненном помещении.

Частотомер напрямую показывает частоту модуляции ИК-сигнала, которая обычно находится в диапазоне 30–40 кГц. Полученное значение позволяет подобрать совместимое устройство для приема или программировать универсальные пульты с точными параметрами.

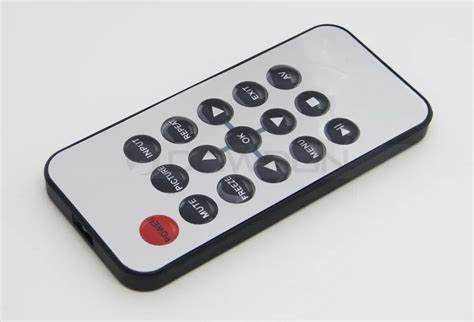

Применение смартфона с приложением-ИК анализатором

Для определения частоты инфракрасного пульта управления используют смартфоны с установленными специализированными приложениями – ИК анализаторами. Такие программы позволяют в реальном времени фиксировать и визуализировать спектр ИК-сигнала, выявляя основную частоту и модуляцию.

Процесс измерения включает запуск приложения и направление ИК-пульта на ИК-приемник смартфона (обычно фронтальная камера с ИК-фильтром). Приложение преобразует полученный сигнал в частотный спектр, отображая численное значение частоты в килогерцах.

Рекомендуется выбирать приложения с функцией детального анализа длительности импульсов и пауз, так как это позволяет точно определить параметры кодировки и частоту несущей. Многие приложения предоставляют функцию записи сигнала для последующего анализа.

Для повышения точности измерений следует минимизировать влияние посторонних ИК-источников: измерять в затемненном помещении, отключать другие работающие ИК-устройства. Разрешение частотомера в приложении обычно составляет от 30 до 60 кГц, что достаточно для пультов с частотой 36–40 кГц.

Использование смартфона с ИК анализатором подходит для быстрого тестирования и ремонта техники, позволяя без дополнительного оборудования выявить частоту пульта, проверить его исправность и совместимость с приемниками.

Определение частоты с помощью осциллографа

Для измерения частоты инфракрасного сигнала пульта с помощью осциллографа требуется фотодатчик, чувствительный к ИК-излучению. Обычно используется фотодиод или фототранзистор с быстрым откликом.

Подключите фотодатчик к входу осциллографа. Направьте пульт на датчик и нажмите любую кнопку. На экране осциллографа появится импульсный сигнал с периодическими всплесками, соответствующими модуляции ИК-сигнала.

Измерьте период повторения импульсов (T), используя горизонтальную шкалу осциллографа. Частота модуляции (f) вычисляется по формуле f = 1 / T. Для повышения точности рекомендуется использовать функцию курсоров осциллографа или цифровые средства измерения периода.

Частота несущей обычно находится в диапазоне от 30 кГц до 60 кГц. При нестабильном сигнале увеличьте время захвата или используйте усреднение, если осциллограф поддерживает эту функцию.

Важно проверить, что измеряемый сигнал – именно несущая частота ИК-пульта, а не частота повторения команд. Для этого измерьте период коротких импульсов внутри пакета сигнала и сравните с известными стандартами (например, 38 кГц для большинства бытовых пультов).

Использование ИК-приёмника с функцией измерения частоты

ИК-приёмник с функцией измерения частоты позволяет напрямую определить рабочую частоту инфракрасного сигнала пульта управления. Устройство содержит фотодиод или фототранзистор, чувствительный к инфракрасному излучению, и встроенный модуль подсчёта импульсов за секунду.

Точность измерения зависит от частотного диапазона приёмника. Для бытовых пультов чаще всего используется диапазон 20–60 кГц. Рекомендуется выбирать приёмник с разрешением не хуже 100 Гц, чтобы получить стабильные результаты.

При измерениях следует учитывать возможное влияние внешних источников ИК-излучения (солнечный свет, лампы накаливания). Для минимизации помех измерения проводят в затемнённом помещении или экранируют приёмник от посторонних источников.

Результат измерения позволяет не только узнать частоту ИК-пульта, но и проверить соответствие стандартам протокола передачи данных, а также выявить неисправности или сбои в работе устройства.

Метод сравнения с известным ИК-пультом

Для определения частоты ИК-пульта можно использовать метод сравнения с пультом, частота которого известна и проверена. Необходимо иметь два пульта: тестируемый и эталонный. Оба устройства направляют сигнал на фотодиод или ИК-приёмник, подключённый к частотомеру или осциллографу.

Процесс начинается с настройки эталонного пульта, частота которого зафиксирована, например, 38 кГц. При подаче сигнала с эталонного пульта измеряется период импульсов и фиксируется результат. Затем аналогичным образом считывается сигнал с тестируемого пульта. Если измеренные значения совпадают или отличаются незначительно (в пределах ±1 кГц), частоты считаются идентичными.

При отсутствии измерительных приборов для фиксации периодов можно использовать непрямую оценку: наблюдать мерцание светодиода, подключённого к ИК-приёмнику, сначала от эталонного пульта, затем от тестируемого. Сходная частота мерцания укажет на близкую частоту передачи.

Для повышения точности сравнения рекомендуется проводить измерения при стабильных условиях освещения и одинаковом расстоянии от пультов до приёмника. Также полезно исключить фоновые ИК-сигналы, проводя тест в затемнённом помещении или используя экранирование.

Метод подходит для быстрой проверки и калибровки, особенно при наличии стандартного оборудования и эталонного пульта. В случаях, когда требуется точное значение частоты, рекомендуется дополнительно использовать частотомер или осциллограф.

Использование спектроанализатора для ИК-сигналов

Спектроанализатор позволяет визуализировать частотный спектр инфракрасного сигнала пульта управления. Для измерения необходимо направить ИК-передатчик пульта на фотодетектор, подключенный к входу анализатора. Рекомендуется использовать фотодиод с усилителем для преобразования ИК-сигнала в электрический.

Установите диапазон частот спектроанализатора в пределах 20 кГц–100 кГц, что соответствует стандартным частотам ИК-модуляции пультов. Настройте разрешение по частоте (Resolution Bandwidth, RBW) на 300–500 Гц для точного выделения основного сигнала и подавления шума.

После включения пульта на спектре появляется пиковая частота модуляции ИК-сигнала. Запишите значение частоты, соответствующее максимальному пику амплитуды. В случае мультичастотных сигналов спектроанализатор позволяет определить все основные гармоники и выделить доминирующую частоту.

Для повышения точности измерений важно минимизировать влияние окружающего света и отражений, выполняя замеры в затемненном помещении или используя оптические фильтры на фотодетекторе. Также рекомендуется применять калибровку спектроанализатора с помощью эталонного генератора сигнала.

Спектроанализатор особенно эффективен при исследовании сложных ИК-сигналов с нестандартными частотами или при необходимости точного определения модуляции для настройки универсальных пультов или диагностики неисправностей.

Проверка частоты через программируемый микроконтроллер

Для определения частоты инфракрасного сигнала пульта управления используют микроконтроллеры с возможностью измерения длительности импульсов или частоты входного сигнала. Чаще всего применяют популярные контроллеры семейства Arduino, STM32 или PIC.

Основные этапы проверки частоты:

1. Подключение ИК-приёмника (например, TSOP38238) к входу микроконтроллера, обеспечивающему детектирование цифровых импульсов.
2. Настройка прерываний или таймеров для фиксации фронтов сигнала (нарастания или спада).
3. Измерение времени между последовательными фронтами для определения периода импульса.
4. Вычисление частоты по формуле: f = 1 / T, где T – измеренный период.

Рекомендации по реализации:

• Использовать таймеры с минимальным разрешением не хуже 1 микросекунды для точности измерений в диапазоне 30-60 кГц.
• Реализовать усреднение нескольких измерений (например, 10-20 циклов) для снижения погрешностей и помех.
• Учитывать, что ИК-сигналы обычно формируют модуляцию несущей частоты (обычно 36-40 кГц), поэтому измерять необходимо именно частоту модуляции.
• При программировании стоит исключить влияние дребезга контактов и шумов на линии, используя фильтрацию или программные задержки.
• Для отображения результата можно использовать последовательный порт (UART) и монитор порта в среде разработки.

Пример упрощённого алгоритма на Arduino:

1. Инициализация таймера и входного пина.
2. При каждом прерывании фиксировать время.
3. Вычислять разницу времени между двумя соседними фронтами.

Использование микроконтроллера обеспечивает точный и быстрый способ измерения частоты ИК-сигнала без необходимости сложного измерительного оборудования.

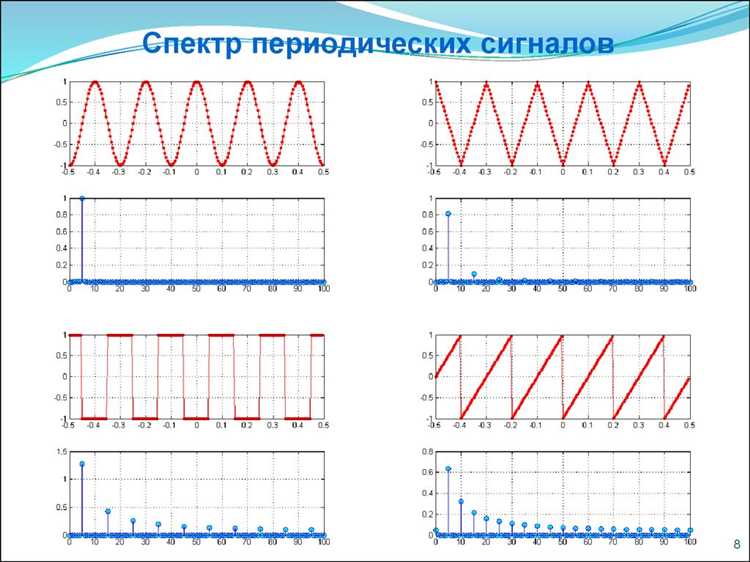

Анализ частоты сигнала с помощью онлайн-сервисов и ПО

Для точного определения частоты инфракрасного сигнала применяются специализированные программы и онлайн-сервисы, способные обрабатывать аудиофайлы с записью сигнала. В первую очередь необходима конвертация ИК-сигнала в звуковой формат через фотодиод и усилитель или микрофон, способный улавливать ИК-импульсы.

Среди популярных программ стоит выделить Audacity. С её помощью выполняют импорт аудиозаписи, применяют функцию спектрального анализа (Analyze → Plot Spectrum) для выявления доминирующей частоты. Рекомендуется выбирать оконные функции с высоким разрешением, например, Blackman-Harris, и увеличивать FFT размер до 8192 или выше для повышения точности.

Для быстрого онлайн анализа доступен сервис Online Tone Generator Frequency Analyzer, позволяющий загружать аудиофайлы и получать спектрограмму в реальном времени. Ограничение – чувствительность к качеству записи, что требует минимизации шумов и четкой захвата ИК-сигнала.

Также применяют специализированное ПО для анализа ИК-сигналов, например, IrScrutinizer. Оно поддерживает декодирование и визуализацию протоколов пультов, включая выделение несущей частоты. Важно правильно выбрать параметры захвата, такие как частота дискретизации – минимум 44,1 кГц для охвата диапазона до 20 кГц и выше.

Для повышения точности измерений рекомендуется использовать цифровые фильтры в ПО, которые отделяют несущую частоту от модуляции сигнала. В случае нестандартных протоколов полезна возможность ручной настройки параметров анализа.

Таким образом, комплексный подход с применением качественной записи, последующего спектрального анализа в Audacity или онлайн-сервисах, а также использование специализированного ПО для декодирования позволяет достоверно определить частоту инфракрасного пульта управления.

Вопрос-ответ:

Какие методы позволяют определить частоту сигнала инфракрасного пульта без специального оборудования?

Для измерения частоты инфракрасного сигнала без профессионального прибора можно использовать смартфон с камерой, так как большинство камер чувствительны к инфракрасному излучению. При нажатии на кнопку пульта перед камерой видно мигание светодиода. Записав видео с высокой частотой кадров или воспользовавшись приложениями для анализа световых импульсов, можно приблизительно определить частоту. Однако такой способ даёт лишь ориентировочные результаты и требует дополнительной обработки данных.

Почему осциллограф является наиболее точным инструментом для измерения частоты ИК-сигнала?

Осциллограф отображает форму сигнала во времени, что позволяет видеть частоту, длительность импульсов и пауз между ними. При подключении фотоприёмника к осциллографу на экране можно увидеть реальный временной рисунок инфракрасного сигнала и измерить период колебаний, из которого вычисляется частота. Благодаря этому измерения становятся максимально точными по сравнению с методами, основанными на косвенных данных или программных анализаторах.

Как использовать программируемый микроконтроллер для определения частоты ИК-сигнала пульта?

Микроконтроллер, например Arduino, подключается к инфракрасному приёмнику, который преобразует ИК-сигнал в электрические импульсы. С помощью кода микроконтроллер подсчитывает количество импульсов за определённый промежуток времени или измеряет длительность одного периода сигнала. На основе этих данных можно вычислить частоту. Такой способ позволяет получить точные цифровые значения без необходимости использования сложной аппаратуры.

Можно ли с помощью онлайн-сервисов определить частоту инфракрасного сигнала и насколько это надёжно?

Существуют веб-приложения и программы, которые анализируют запись или поток данных с ИК-пульта, превращая их в графики и вычисляя частоту сигнала. Для этого часто требуется подключить устройство, способное захватить ИК-сигнал (например, через USB-ИК-приёмник). Надёжность таких сервисов зависит от качества передаваемых данных и используемого алгоритма обработки. Для точных измерений онлайн-решения подходят меньше, но они удобны для быстрой проверки или обучения.

Какие основные трудности встречаются при попытке измерить частоту инфракрасного сигнала пульта?

Основные сложности связаны с тем, что инфракрасный сигнал состоит из коротких импульсов с высокой скоростью, что требует оборудования с высокой временной разрешающей способностью. Кроме того, сигнал может содержать модуляцию и кодирование, которые усложняют выделение именно частоты несущей волны. Посторонние источники ИК-излучения, помехи и особенности приёмника тоже влияют на точность измерений, создавая помехи и искажения.

Какими методами можно определить частоту инфракрасного сигнала пульта дистанционного управления без специального оборудования?

Для определения частоты ИК-сигнала без сложной техники можно использовать несколько способов. Один из простых вариантов — приложение для смартфона, которое с помощью встроенного фотодатчика улавливает импульсы сигнала и выводит частоту. Также можно направить пульт на камеру телефона — большинство камер видят ИК-свет и показывают мигания при нажатии кнопок. На основе частоты миганий можно примерно оценить частоту сигнала. Ещё один способ — сравнить пульт с другим, у которого частота известна, путем сопоставления реакции принимающего устройства. Эти методы не дают высокой точности, но позволяют получить общее представление о параметрах сигнала.

Почему важно знать частоту инфракрасного пульта и как это влияет на его совместимость с техникой?

Частота инфракрасного сигнала влияет на правильное распознавание пульта устройством. Каждое устройство принимает ИК-сигнал в определённом диапазоне частот. Если частота пульта не совпадает с той, что поддерживает приемник, команды не будут восприниматься. Знание частоты помогает подобрать правильный пульт или настроить универсальный. Кроме того, при ремонте или изготовлении пульта частотный параметр служит ориентиром для настройки генератора сигнала. Таким образом, знание частоты гарантирует совместимость и стабильную работу пульта с техникой.
