Модель ВАЗ 2110 оснащается рядом электронных датчиков, обеспечивающих корректную работу двигателя, трансмиссии, систем управления и безопасности. Каждый из них выполняет строго определённую функцию и влияет на поведение автомобиля в различных режимах эксплуатации. Игнорирование неисправностей хотя бы одного из этих элементов может привести к снижению эффективности работы системы, увеличению расхода топлива или даже к выходу двигателя из строя.
Например, датчик положения коленчатого вала необходим для синхронизации работы системы зажигания и подачи топлива. Без него запуск двигателя становится невозможным. Датчик массового расхода воздуха (ДМРВ) отвечает за корректное определение объёма поступающего в цилиндры воздуха и напрямую влияет на состав топливовоздушной смеси. При его неисправности увеличивается расход топлива и ухудшается динамика автомобиля.
Также в список входят датчик температуры охлаждающей жидкости, датчик кислорода (лямбда-зонд), датчик детонации, датчик положения дроссельной заслонки и другие узкоспециализированные компоненты. Каждый из них выполняет задачу по сбору и передаче точной информации в электронный блок управления (ЭБУ), который, опираясь на эти данные, регулирует параметры работы систем автомобиля.
Знание расположения и назначения этих датчиков помогает при диагностике неисправностей, а также при плановом обслуживании. Некоторые из них требуют регулярной проверки, другие могут работать весь срок службы автомобиля без вмешательства. Ниже представлен детальный обзор всех датчиков, установленных на ВАЗ 2110, с указанием их функций и типичных признаков неисправностей.
Датчики системы впрыска топлива: расположение и функции
На ВАЗ 2110 с инжекторным двигателем ключевую роль в работе системы впрыска топлива играют несколько датчиков, обеспечивающих точное дозирование топливовоздушной смеси и корректировку параметров работы двигателя.
Датчик массового расхода воздуха (ДМРВ) расположен между воздушным фильтром и дроссельным узлом. Он измеряет объем воздуха, поступающего в двигатель, что позволяет блоку управления рассчитывать необходимое количество топлива. При выходе из строя ДМРВ двигатель переходит в аварийный режим, что сопровождается повышенным расходом топлива и нестабильной работой.
Датчик положения дроссельной заслонки (ДПДЗ) установлен на корпусе дросселя. Он отслеживает угол открытия заслонки и передаёт информацию ЭБУ для регулировки времени впрыска. При неисправности возможны провалы при разгоне и нестабильный холостой ход.
Датчик температуры охлаждающей жидкости расположен на головке блока цилиндров. Он влияет на обогащение смеси в холодном режиме. При его некорректной работе возможны трудности с запуском на холодную и неадекватное поведение двигателя при прогреве.

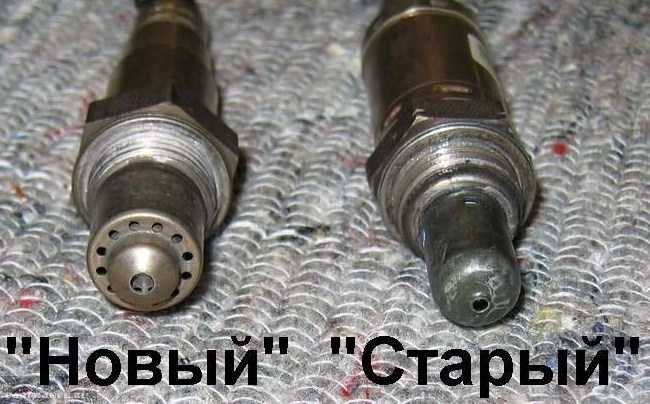

Датчик кислорода (лямбда-зонд) установлен в выпускном коллекторе. Он отслеживает содержание кислорода в отработанных газах и позволяет корректировать состав смеси по принципу обратной связи. Неисправности проявляются увеличением расхода топлива и ухудшением экологии выхлопа.
Датчик абсолютного давления во впускном коллекторе (MAP-сенсор) присутствует на версиях без ДМРВ. Он измеряет разрежение во впуске и используется для расчёта нагрузки на двигатель. При его сбоях возможна нестабильная работа мотора и ошибки в системе.
Для поддержания работоспособности системы впрыска необходимо регулярно проверять состояние контактов, герметичность соединений и отсутствие загрязнений на чувствительных элементах датчиков. Замена компонентов производится строго по диагностическим данным, а не «наугад», чтобы избежать ненужных затрат.
Контрольные датчики двигателя: температуры, давления и детонации
Датчик температуры охлаждающей жидкости (ДТОЖ) установлен на головке блока цилиндров рядом с термостатом. Он передаёт данные ЭБУ для корректировки состава топливовоздушной смеси и управления работой вентилятора радиатора. При выходе датчика из строя двигатель может работать в аварийном режиме с повышенным расходом топлива.
Датчик температуры воздуха на впуске (ДТВ) расположен в корпусе воздушного фильтра или на патрубке перед дроссельной заслонкой (в зависимости от комплектации). Его показания используются для расчёта плотности воздуха, что влияет на точность дозировки топлива.
Датчик давления масла механического типа установлен в масляной магистрали блока цилиндров. Он управляет сигнальной лампой на приборной панели. При низком давлении масла лампа загорается, предупреждая водителя о критическом снижении уровня или неисправности масляного насоса.
Датчик детонации закреплён на резьбовом соединении блока цилиндров между вторым и третьим цилиндрами. Он регистрирует высокочастотные вибрации, возникающие при детонации, и передаёт сигнал ЭБУ. В случае фиксирования детонации блок управления корректирует угол опережения зажигания, снижая риск повреждения поршневой группы.
Работоспособность всех перечисленных датчиков напрямую влияет на стабильность работы двигателя. Рекомендуется проверять их состояние при появлении нестабильных оборотов, повышенного расхода топлива или сигнальных ламп на панели приборов.
Датчики системы зажигания и их влияние на запуск двигателя
Система зажигания ВАЗ 2110 включает в себя несколько ключевых датчиков, которые напрямую влияют на запуск двигателя и стабильность его работы в первые секунды после пуска. Их неисправность или некорректные показания приводят к затруднённому запуску, повышенному расходу топлива и нестабильной работе на холостом ходу.
- Датчик положения коленчатого вала (ДПКВ) – основной элемент, определяющий момент зажигания. Устанавливается в районе маховика. Без сигнала от ДПКВ блок управления двигателем (ЭБУ) не может рассчитать углы опережения, из-за чего запуск становится невозможным. При износе или загрязнении зубчатого венца маховика возможно появление пропусков сигнала.
- Датчик положения распределительного вала (датчик фаз) – участвует в управлении последовательностью подачи искры и топлива. Его отказ не всегда полностью блокирует запуск, но приводит к переходу в аварийный режим, что усложняет холодный старт и повышает выбросы.
- Датчик температуры охлаждающей жидкости – хотя он не входит напрямую в систему зажигания, его показания важны для коррекции угла зажигания при холодном пуске. Неверная информация приводит к позднему зажиганию и трудному запуску.
- Датчик детонации – реагирует на вибрации в блоке цилиндров. При некорректной работе ЭБУ может неправильно корректировать угол зажигания, особенно при старте на горячем двигателе, что приводит к детонации или неустойчивому запуску.
Рекомендуется проверять состояние и надёжность крепления ДПКВ при возникновении проблем с запуском. Также важно контролировать целостность проводки и разъёмов, особенно в условиях повышенной вибрации и влажности. При замене ДПКВ желательно использовать оригинальные или проверенные аналоги с корректными магнитными характеристиками, так как от точности считывания зависит запуск двигателя.

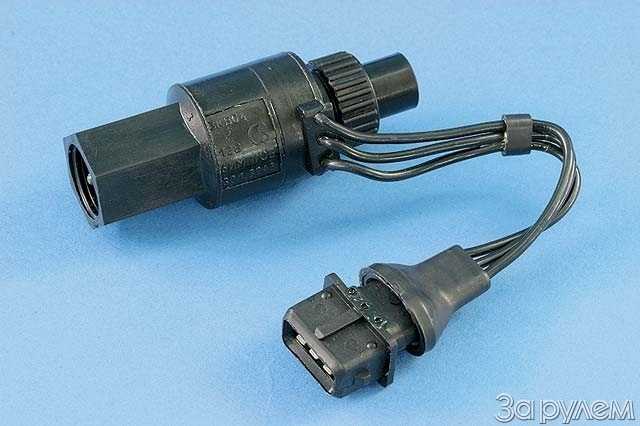

Сигнальные устройства системы охлаждения
Датчик температуры охлаждающей жидкости устанавливается в головке блока цилиндров и обеспечивает передачу данных на указатель температуры на панели приборов. При превышении допустимого порога (более 105 °C) включается предупредительный сигнал. Неисправность этого датчика может привести к перегреву двигателя без предупреждения, поэтому его работоспособность необходимо периодически проверять. Рекомендуется замена при появлении нестабильных показаний или отсутствии реакции при нагреве.
Датчик уровня охлаждающей жидкости размещён в крышке расширительного бачка. При падении уровня ниже минимального значения он активирует контрольную лампу на панели приборов. Частая активация сигнала может указывать на утечку или неисправность термостата. Важно следить за состоянием разъёма и отсутствием окисления контактов, особенно в зимний период.
Оба сигнальных устройства напрямую влияют на безопасность и ресурс двигателя. При замене или диагностике системы охлаждения следует уделять внимание их корректной работе, проверяя как электрические цепи, так и механическое состояние самих датчиков.
Датчики трансмиссии: какие есть и за что отвечают
На ВАЗ 2110 применяются несколько датчиков, обеспечивающих корректную работу трансмиссии и взаимодействие с электронными системами управления. Основной среди них – датчик скорости автомобиля (ДСА). Он установлен на коробке передач и формирует импульсы, пропорциональные скорости вращения выходного вала. Эти сигналы необходимы для корректировки впрыска топлива, зажигания и работы спидометра.
Датчик положения переключения передач используется в автоматизированных коробках или при установке систем диагностики. Он передаёт информацию блоку управления о текущей передаче, что особенно важно при реализации электронных ограничений или адаптивных алгоритмов управления двигателем.
В автомобилях с электронной педалью акселератора также может использоваться датчик положения сцепления. Он фиксирует момент нажатия педали сцепления и передаёт сигнал в ЭБУ, позволяя корректно регулировать обороты холостого хода при переключении передач и предотвращать рывки.
Если автомобиль оборудован системой ABS или EBD, данные с датчиков скорости колес могут использоваться косвенно для контроля за работой трансмиссии, особенно при проскальзывании ведущих колес или при торможении двигателем.
Рекомендуется регулярно проверять разъёмы и проводку датчиков трансмиссии, особенно в зоне коробки передач, где повышена вероятность загрязнения и механических повреждений. При неисправности ДСА возможны перебои в работе спидометра, увеличение расхода топлива и нестабильные холостые обороты.
Элементы контроля выхлопной системы и экологии
В выхлопной системе ВАЗ 2110 установлены датчики, отвечающие за мониторинг уровня загрязняющих веществ и эффективное функционирование системы очистки. Основные элементы контроля включают датчик кислорода, датчик давления в системе выхлопа и катализатор, который служит основным компонентом для снижения выбросов токсичных газов.
Датчик кислорода (лямбда-зонд) отслеживает уровень кислорода в выхлопных газах, позволяя системе управления двигателем корректировать состав топливно-воздушной смеси для оптимальной работы. ВАЗ 2110 использует два лямбда-зонда: один до катализатора, другой после. Первый датчик помогает контролировать процесс сгорания, а второй – эффективность работы катализатора. Поломка одного из датчиков может привести к ухудшению экономичности работы двигателя и повышению выбросов.
Датчик давления в системе выхлопа контролирует состояние выхлопных газов, обеспечивая стабильную работу выхлопной системы и предотвращая перегрузки двигателя. Это также позволяет оценить эффективность катализатора и предупредить о возможных его повреждениях.
Катализатор играет ключевую роль в снижении выбросов. Он способствует химической реакции, в ходе которой вредные вещества (угарный газ, углеводороды и оксиды азота) преобразуются в менее опасные компоненты, такие как углекислый газ и водяные пары. Замену катализатора стоит проводить в случае его загрязнения или повреждения, так как неисправная система не только увеличивает загрязнение окружающей среды, но и может повлиять на работу двигателя.
Дополнительным элементом является датчик температуры выхлопных газов, который контролирует температуру в выхлопной системе, предотвращая перегрев катализатора и других компонентов системы. Это критически важно для поддержания долговечности элементов выхлопной системы и обеспечения соблюдения экологических норм.
Для поддержания исправности системы выхлопа и снижения вредных выбросов рекомендуется регулярно проверять состояние датчиков, катализатора и системы в целом, а также при необходимости заменять поврежденные элементы. Это не только способствует улучшению экологической ситуации, но и помогает поддерживать оптимальную производительность двигателя.
Датчики панели приборов и системы диагностики
На ВАЗ 2110 в панели приборов установлены датчики, которые предоставляют водителю важную информацию о состоянии автомобиля. Эти датчики включают в себя компоненты, контролирующие параметры работы двигателя, системы охлаждения и другие ключевые узлы машины.
Основные датчики панели приборов включают:
- Датчик температуры охлаждающей жидкости – отвечает за измерение температуры жидкости в системе охлаждения двигателя, что важно для предотвращения перегрева.
- Датчик уровня топлива – контролирует количество топлива в баке, обеспечивая точность показаний на приборной панели.
- Датчик давления масла – следит за давлением масла в системе смазки двигателя, что критично для его нормальной работы.
- Датчик заряда аккумулятора – отображает состояние зарядки аккумулятора, предупреждая о возможных неисправностях в электрической системе автомобиля.
- Датчик скорости – измеряет скорость движения автомобиля, предоставляя данные на спидометре.
- Датчик уровня охлаждающей жидкости – отслеживает уровень жидкости в радиаторе и предупреждает о необходимости долива.
Система диагностики на ВАЗ 2110 играет важную роль в мониторинге состояния автомобиля. Она включает в себя OBD (On-Board Diagnostics) систему, которая позволяет считывать коды ошибок и предоставляет информацию о техническом состоянии различных узлов. С помощью диагностического оборудования можно получить информацию о:
- Состоянии системы управления двигателем
- Работе датчиков и исполнительных механизмов
- Ошибках, связанных с экологическими нормами (например, с катализатором)
- Нарушениях в работе системы зажигания
- Проблемах с топливной системой и воздушными фильтрами
Рекомендуется регулярно проводить диагностику с использованием специального оборудования, чтобы своевременно выявлять и устранять неисправности, предотвращая возможные серьезные поломки.
Вопрос-ответ:
Какие датчики установлены на ВАЗ 2110?
На ВАЗ 2110 установлено множество датчиков, которые отвечают за различные системы автомобиля. Среди них можно выделить датчики температуры, давления, кислорода, скорости, положения коленвала и распределительного вала, датчики системы впрыска и зажигания, а также датчики системы охлаждения и трансмиссии. Каждый из этих датчиков играет свою роль в обеспечении нормальной работы двигателя и других систем автомобиля.
Как работают датчики системы зажигания на ВАЗ 2110?
Датчики системы зажигания на ВАЗ 2110 обеспечивают правильную работу системы зажигания, отвечая за точное время вспышки искры в камере сгорания. Основным датчиком является датчик положения коленвала, который отслеживает положение двигателя и передает информацию в блок управления. Блок управления, в свою очередь, регулирует момент зажигания, чтобы достичь оптимальной работы двигателя.
Какие проблемы могут возникнуть при неисправности датчиков на ВАЗ 2110?
Неисправность датчиков на ВАЗ 2110 может вызвать различные проблемы, включая ухудшение работы двигателя, повышенный расход топлива, затрудненный запуск, нестабильные обороты или даже полный отказ системы. Например, неисправность датчика температуры охлаждающей жидкости может привести к перегреву двигателя, а сбой в работе датчика кислорода — к увеличению выбросов вредных веществ и ухудшению работы системы выхлопа. Важно своевременно диагностировать и заменять неисправные датчики для предотвращения серьезных поломок.
Где находятся датчики температуры и давления в ВАЗ 2110?
Датчики температуры и давления на ВАЗ 2110 расположены в различных частях автомобиля. Датчик температуры охлаждающей жидкости обычно находится на корпусе термостата или в районе головки блока цилиндров, а датчик давления масла — в области масляного фильтра или масляного насоса. Эти датчики играют ключевую роль в мониторинге состояния двигателя и обеспечении его нормальной работы, сигнализируя о перегреве или недостаточном давлении масла.
Что делать, если датчик кислорода на ВАЗ 2110 вышел из строя?
Если датчик кислорода на ВАЗ 2110 вышел из строя, это может привести к ухудшению работы двигателя, повышению расхода топлива и увеличению выбросов вредных веществ. Первое, что следует сделать, — это провести диагностику с помощью сканера, чтобы подтвердить неисправность датчика. В случае его поломки, нужно заменить датчик кислорода на новый, совместимый с моделью автомобиля. Ремонт или замена датчика поможет восстановить нормальную работу системы впрыска и снизить уровень загрязнения окружающей среды.
