Принтер anet et5x почему не греется сопло

Отсутствие нагрева сопла на Anet ET5X напрямую связано с особенностями конструкции и электроники устройства. Важный элемент – нагревательный блок, который включает нагреватель и термистор. Если сопло не греется, необходимо проверить целостность нагревательного элемента и исправность контактов в цепи питания.

Одна из частых причин – разрыв или повреждение кабеля, ведущего к нагревателю, а также ослабление разъёмов на плате управления. Важно проверить сопротивление нагревателя мультиметром: нормальное значение составляет около 1-2 Ом. Значительно большее или нулевое сопротивление свидетельствует о неисправности.

Другой распространённый фактор – сбой прошивки или некорректная настройка температуры в управляющем ПО. При неправильных параметрах термистора контроллер может отключать питание нагревателя для защиты оборудования. В таких случаях требуется обновить или перепрошить контроллер с правильными конфигурациями.

Для решения проблемы рекомендуется пошагово проверить питание, состояние нагревателя и термистора, целостность проводки и корректность настроек. Игнорирование этих проверок часто приводит к длительным простоям и дополнительным расходам на ремонт.

Проверка питания и подключения нагревательного элемента сопла

Для начала отключите принтер от сети и осмотрите разъемы питания нагревательного блока. Контакты должны быть чистыми, без следов окисления и повреждений. Осмотрите провода на предмет переломов и нарушений изоляции вдоль всей длины.

Используйте мультиметр в режиме измерения сопротивления для проверки целостности нагревательного элемента. Нормальное значение сопротивления для сопла Anet ET5X обычно находится в диапазоне 10-20 Ом. Если значение стремится к бесконечности, значит, элемент обрывной и требует замены.

Проверьте подачу напряжения на нагревательный блок при включенном принтере и попытке нагрева сопла. Напряжение должно быть в пределах 12 В (или 24 В, в зависимости от модели питания). Отсутствие напряжения указывает на проблему в плате управления, предохранителе или разрыве цепи.

Для проверки разъемов используйте щупы мультиметра, фиксируя контакт на штекере и соответствующем контакте на плате. При плохом контакте замените разъемы или припаяйте провода заново.

Обратите внимание на состояние термистора: неправильные показания температуры могут привести к отключению подачи питания на нагреватель. Проверьте сопротивление термистора и убедитесь в правильности подключения к плате.

Если питание и подключения исправны, но сопло не греется, выполните тест на работу MOSFET-контроллера нагрева, используя мультиметр или специальное диагностическое ПО принтера.

Диагностика неисправности термистора на сопле

Термистор контролирует температуру сопла, передавая данные на плату управления. При его неисправности показания температуры либо отсутствуют, либо некорректны, что приводит к остановке нагрева.

Для проверки термистора сначала отключите питание принтера и отсоедините его разъем от платы. Измерьте сопротивление мультиметром на контактах термистора при комнатной температуре. Нормальное значение составляет примерно 100 кОм (для термистора типа NTC 100k).

Если сопротивление сильно отличается от нормы (например, ниже 80 кОм или выше 120 кОм), термистор вероятно неисправен и требует замены.

Также можно проверить изменение сопротивления при нагреве термистора. При повышении температуры сопротивление должно уменьшаться. Для этого аккуратно нагрейте термистор (например, теплой водой) и зафиксируйте изменение сопротивления мультиметром.

Еще один способ диагностики – наблюдение за температурой на дисплее принтера во время нагрева. Если значение не изменяется или скачет, вероятно, термистор поврежден или имеет плохой контакт.

Необходимо убедиться в надежности подключения разъема термистора к плате и отсутствии повреждений проводов. Осмотрите проводку на предмет изломов, заломов и повреждений изоляции.

При диагностике важно соблюдать меры безопасности и не допускать короткого замыкания на плате. При сомнениях в исправности термистора замените его на оригинальный или совместимый аналог.

Обзор проблем с платой управления, влияющих на нагрев сопла

Плата управления отвечает за подачу питания и контроль температуры нагревательного элемента сопла. Поломки или ошибки в плате могут привести к отсутствию нагрева. Рассмотрим ключевые причины, связанные с платой:

• Неисправность MOSFET-транзистора. Этот элемент отвечает за переключение питания нагревателя. При выходе из строя транзистора ток не проходит к соплу, что блокирует нагрев. Диагностика проводится мультиметром и тестированием цепи под нагрузкой.
• Обрыв или плохой контакт дорожек платы. Механические повреждения или коррозия могут нарушить цепь питания. Визуальный осмотр и прозвонка цепей помогут выявить дефекты.
• Сбой в микроконтроллере. Ошибка в управляющем чипе приводит к неправильному управлению нагревом, в том числе к отсутствию подачи команды включения. Перепрошивка или замена платы решают проблему.
• Перегрев и защита платы. При срабатывании защиты от перегрева или короткого замыкания плата блокирует питание нагревателя. Проверка датчиков температуры и целостности элементов обязательна.
• Неисправность разъёмов и клеммных соединений. Плохой контакт между платой и нагревателем снижает или полностью прерывает ток, препятствуя нагреву сопла. Очистка и повторное подключение помогут устранить проблему.

Для диагностики проблем с платой следует:

1. Проверить визуально плату и соединения на наличие повреждений и окислений.
2. Измерить напряжение на выходе MOSFET при команде нагрева (обычно 12 или 24 В).
3. Проверить сопротивление нагревательного элемента и термистора.
4. Перепрошить или протестировать работу микроконтроллера через сервисное ПО.
5. При необходимости заменить плату или отдельные компоненты (MOSFET, разъёмы).

Игнорирование проблем с платой управления приведёт к постоянному отсутствию нагрева сопла и невозможности печати. Раннее выявление и устранение дефектов экономит время и средства.

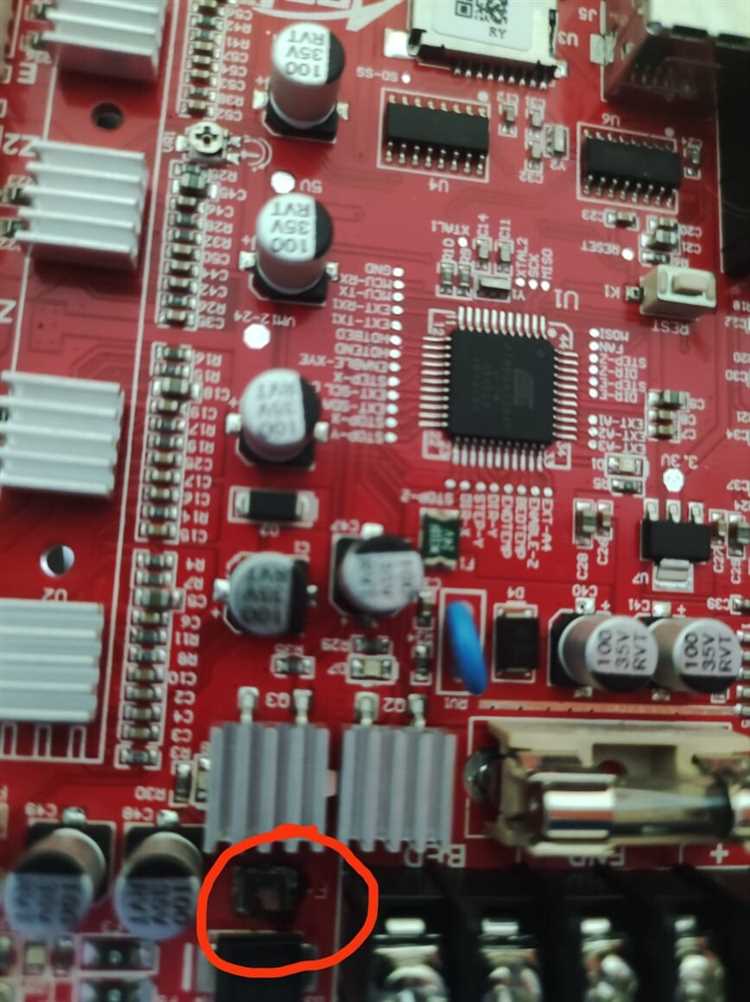

Влияние программных настроек и прошивки на работу нагрева сопла

Некорректные параметры в прошивке могут привести к отсутствию нагрева сопла принтера Anet ET5X. Например, неверно установленный предел максимальной температуры (MAXTEMP) или отключенный режим PID-регулирования нарушают работу нагревательного элемента.

Для проверки и корректировки настроек следует подключить принтер к ПК и использовать программу для мониторинга температуры (Repetier-Host, Pronterface). Если температура не поднимается, необходимо проверить конфигурационный файл прошивки, особенно параметры термистора (THERMISTOR_TYPE) и максимальную температуру нагрева.

Обновление прошивки на последнюю версию, совместимую с Anet ET5X, часто решает ошибки, связанные с контролем нагрева. Рекомендуется использовать официальные или проверенные сборки с корректными настройками безопасности для нагревательного блока.

Важно убедиться, что в прошивке активирована функция PID-контроля, а параметры PID настроены под конкретный тип сопла и термистора. Для этого проводят PID-тюнинг через консоль команд или специализированные утилиты.

Ошибки в скриптах автозапуска и управляющих командах G-code, например, отсутствие команды M104 (установка температуры сопла) или неправильные параметры в ней, также блокируют нагрев. Проверка стартового G-code в слайсере поможет выявить подобные проблемы.

При обнаружении ошибок стоит сбросить прошивку к заводским настройкам и выполнить повторную калибровку PID-регулятора, после чего проверить корректность температурных показаний и реакцию нагрева.

Как выявить и устранить обрыв или повреждение нагревательного кабеля

Для проверки целостности нагревательного кабеля используйте мультиметр в режиме измерения сопротивления. Отключите питание принтера и отсоедините кабель от платы управления. Измерьте сопротивление между концами кабеля. Значение должно соответствовать технической документации, обычно в пределах 5-10 Ом. Если прибор показывает бесконечное сопротивление или разрыв цепи, кабель поврежден.

Осмотрите кабель визуально: обратите внимание на повреждения изоляции, заломы, переломы провода. Особенно тщательно проверьте участки возле подвижных соединений и креплений, где возможен излом.

Для устранения повреждений на изолированных участках можно аккуратно зачистить провода и восстановить контакт с помощью пайки, после чего изолировать соединение термоусадочной трубкой. При значительном повреждении или обрыве кабель подлежит замене.

После ремонта или замены кабеля повторно измерьте сопротивление и подключите кабель к плате. Запустите тест нагрева сопла через меню принтера или ПО, контролируя рост температуры и стабильность показаний термистора.

Если нагрев не запускается или сопротивление не соответствует норме, проверьте целостность контактов на разъёмах и целостность цепи на плате управления, исключая проблемы с пайкой или повреждениями дорожек.

Пошаговые действия для замены или ремонта нагревательного блока сопла

1. Отключите принтер от питания. Обязательно отключите кабель питания, чтобы избежать поражения током и повреждения электроники.

2. Снимите защитный кожух экструдера. Используйте подходящую отвертку, чтобы открутить крепежные винты и аккуратно снять кожух, не повредив провода.

3. Отсоедините кабели нагревательного блока и термистора. Запомните или сфотографируйте расположение разъемов для правильного подключения после ремонта.

4. Демонтируйте нагревательный блок. Отвинтите крепежные винты, фиксирующие нагревательный блок к радиатору или ходу экструдера, и аккуратно извлеките его.

5. Проверьте целостность и сопротивление нагревательного элемента. Используйте мультиметр, измерьте сопротивление нагревательного кабеля; типичное значение для Anet ET5X около 40 Ом. При отсутствии сопротивления или обрыве – замените блок.

6. При необходимости выполните замену нагревательного блока. Установите новый блок, ориентируясь на оригинальную модель или совместимый аналог с такими же техническими параметрами.

7. Подключите кабели нагревательного блока и термистора. Обеспечьте надежное соединение, избегайте перекручивания и натяжения проводов.

8. Соберите кожух экструдера и закрепите его винтами. Проверьте отсутствие зазоров и защемлений проводов.

9. Подключите принтер к сети и выполните тест нагрева сопла. В меню управления установите температуру сопла и контролируйте рост температуры на экране или через программу.

10. При отсутствии нагрева повторно проверьте подключения и исправность элементов. При сохранении неисправности проверьте плату управления или обратитесь к специалисту.

Вопрос-ответ:

Почему сопло моего принтера Anet ET5X не нагревается, хотя блок управления включён?

Если сопло не нагревается при включённом блоке управления, стоит проверить состояние нагревательного картриджа и его проводки. Возможна обрывка нагревательного элемента или повреждение кабелей. Также нужно убедиться в правильном подключении к плате и отсутствии окисления контактов. Иногда причина кроется в неисправности платы управления или в сгоревшем предохранителе. Диагностика начинается с измерения сопротивления нагревателя мультиметром и проверки напряжения на выходе платы.

Как проверить термистор сопла на принтере Anet ET5X и может ли он быть причиной отсутствия нагрева?

Термистор отвечает за измерение температуры и подаёт сигнал на плату. Если его сопротивление выходит за пределы нормы или происходит обрыв, плата может не включать нагрев из-за неправильных данных. Проверить термистор можно с помощью мультиметра, измеряя его сопротивление при комнатной температуре — обычно около 100 кОм. Если значение сильно отличается или меняется резко при нагревании, стоит заменить термистор, чтобы избежать проблем с нагревом.

Можно ли самостоятельно заменить нагревательный блок сопла на Anet ET5X, и какие инструменты для этого нужны?

Замена нагревательного блока вполне доступна при наличии минимальных навыков. Потребуется набор отвёрток, мультиметр для проверки, а также пинцет и, возможно, паяльник для работы с электропроводкой. Сначала отключите питание, затем аккуратно отсоедините разъёмы и демонтируйте старый нагревательный элемент вместе с термистором. После установки нового блока важно проверить соединения и протестировать работу, чтобы исключить короткое замыкание и убедиться, что нагрев происходит корректно.

Почему плата управления не подаёт питание на нагреватель сопла Anet ET5X, хотя термистор исправен?

Причин несколько: возможно, сработала защита платы из-за короткого замыкания или перегрузки; мог выйти из строя MOSFET — транзистор, отвечающий за включение нагревателя; либо неисправна сама плата управления. Иногда сбои в прошивке вызывают неправильное управление нагревом. Проверка начинается с визуального осмотра платы и измерения напряжения на соответствующем выходе при включении нагрева. При подозрении на неисправность элемента или платы лучше обратиться к специалисту.

Как влияет неправильная прошивка или настройки на работу нагрева сопла Anet ET5X?

Прошивка контролирует подачу питания на нагреватель, считывает данные термистора и регулирует температуру. Если параметры заданы некорректно, принтер может не включать нагрев или выключать его слишком рано. Например, неправильное значение типа термистора или пределы температуры могут блокировать нагрев. Проверка и перепрошивка с корректными настройками помогают устранить подобные проблемы. При внесении изменений нужно внимательно следить за параметрами, чтобы избежать повреждения оборудования.
