Форкамера – это отдельная камера сгорания, расположенная вне основного объёма цилиндра дизельного двигателя. Она соединяется с основной камерой через узкое сопло и служит для предварительного воспламенения топливной смеси. Такой принцип используется в дизелях с разделённой камерой сгорания, преимущественно в легковых автомобилях и лёгкой коммерческой технике, где требуется снижение шума и вибрации.
Главная функция форкамеры – облегчение запуска холодного двигателя и обеспечение более равномерного сгорания топлива. Это достигается за счёт турбулентного перемешивания воздуха и топлива при выходе смеси из форкамеры в основной объём. В результате создаётся более стабильный и контролируемый фронт пламени, особенно на низких оборотах и в условиях низких температур.
Наличие форкамеры требует использования специальных форсунок с точной геометрией распыла, а также чёткой настройки угла впрыска. Несоблюдение этих параметров приводит к перерасходу топлива и ухудшению экологических характеристик. При обслуживании дизельных двигателей с форкамерой следует обращать внимание на износ прокладки между камерой и головкой блока, а также на состояние соплового отверстия – даже незначительное засорение ухудшает воспламенение смеси.
Форкамерные дизели уступают современным двигателям с непосредственным впрыском по экономичности и уровню выбросов, но остаются востребованными в условиях, где важна простота конструкции и надёжность при эксплуатации в холодном климате.

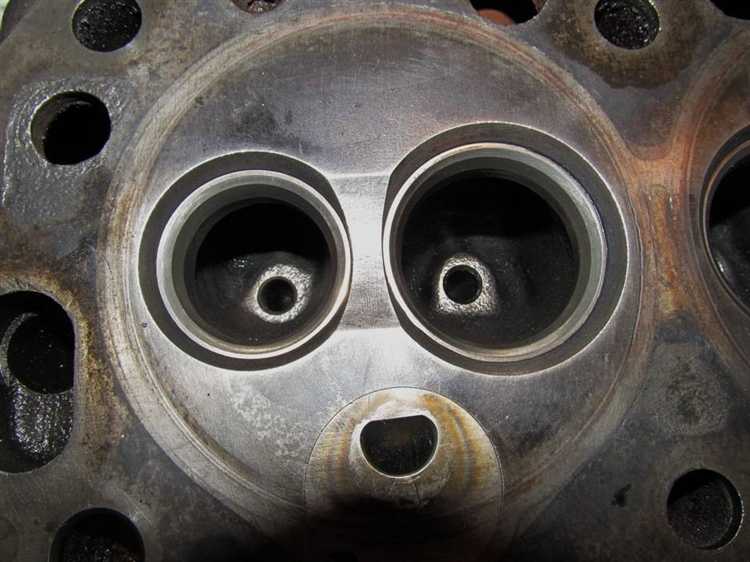

Как устроена форкамера и где она расположена
Внутри форкамеры размещается форсуночное сопло и свеча накаливания (в зависимости от конструкции двигателя). Форсунка подаёт топливо непосредственно в форкамеру, где оно сталкивается с разогретыми стенками и вихревым движением воздуха. Это вызывает частичное испарение и начало самовоспламенения топлива. Расширяющиеся газы через сопло устремляются в основную камеру, обеспечивая распространение фронта горения и дальнейшее сгорание оставшейся смеси.
Расположение форкамеры не отличается у разных производителей – она всегда размещается непосредственно в головке блока цилиндров, над каждым цилиндром. При обслуживании доступ к форкамере возможен только после демонтажа головки, так как она является частью её литой конструкции. Нарушение геометрии камеры, засорение отверстий или повреждение посадочных мест форсунки напрямую влияет на процесс сгорания, поэтому при ремонте необходимо использовать шаблоны для проверки объёма и формы камеры.
На практике форкамера требует точного соответствия параметров: объёма, расположения сопел, диаметра канала выхода в цилиндр. При замене головки блока или восстановлении форкамерной части следует учитывать технические допуски, указанные в заводской документации, так как отклонения приводят к нарушению работы дизельного цикла и повышенному расходу топлива.
Для чего нужна форкамера в дизельном двигателе
Форкамера служит для предварительного сгорания части топлива, что способствует более стабильной и контролируемой работе основного цилиндра. Её конструкция позволяет достичь интенсивного вихревого движения воздуха, обеспечивая лучшее перемешивание топлива и повышение температуры перед основным сгоранием.
Основные задачи форкамеры:
- Инициировать сгорание в отдельной камере, где создаются оптимальные условия для начала реакции.
- Передать фронт пламени в основной объем через узкое сопло, что обеспечивает быстрый и равномерный поджиг всей смеси.
- Снизить нагрузку на элементы системы впрыска за счёт уменьшения требований к точности подачи топлива.
- Обеспечить работу двигателя при более низком уровне шума и вибраций, по сравнению с прямым впрыском.
- Поддерживать устойчивое сгорание при низких оборотах и холодном запуске, особенно на старых типах дизелей.
Форкамерная схема характерна для дизельных двигателей с непрямым впрыском (IDI), где основное сгорание происходит не в цилиндре, а в форкамере. Это решение позволяло использовать менее точные топливные насосы и обеспечивало запуск в условиях низких температур без дополнительного оборудования.
Несмотря на более высокие теплопотери и меньший КПД по сравнению с прямым впрыском, форкамерные двигатели до сих пор применяются в ряде областей – например, в генераторах или специальной технике, где приоритет отдается простоте и надёжности.
Как форкамера влияет на процесс сгорания топлива
Форкамера создаёт начальную зону воспламенения, в которой топливо воспламеняется при более высокой температуре и давлении, чем в основной камере сгорания. Это достигается за счёт ограниченного объёма и специально организованной завихрённой струи воздуха, которая обеспечивает более стабильное и интенсивное начало горения.
При впрыске топлива в форкамеру оно сталкивается с горячими стенками и сильным турбулентным потоком воздуха. Это ускоряет испарение капель, повышает степень смешивания топлива с воздухом и формирует зону с высокой температурой. В результате воспламенение происходит быстрее и равномернее.
После начального сгорания в форкамере образуются горячие газы, которые вырываются в основную камеру через соединительные каналы. Эти газы создают факел, инициирующий основное сгорание. За счёт высокой кинетической энергии струй обеспечивается быстрое и более полное воспламенение топливно-воздушной смеси в основной камере.
Форкамера снижает вероятность детонации, особенно при работе с топливом средней цетановой характеристики, за счёт контролируемого и фазированного горения. Это положительно сказывается на надёжности двигателя и позволяет точнее регулировать момент впрыска топлива.
Одним из технических последствий использования форкамеры является увеличение механических потерь из-за необходимости преодоления сопротивления при выходе газов в основную камеру. Однако это компенсируется более полным сгоранием топлива и снижением выбросов сажи.
Разница между форкамерным и прямым впрыском
В форкамерных дизельных двигателях топливо сначала впрыскивается в небольшую камеру, соединённую с основной камерой сгорания узким каналом. В этой камере создаётся начальное воспламенение, которое затем распространяется в основной объём цилиндра. Такой подход обеспечивает более плавный ход двигателя и снижает уровень шума, но требует большей степени сжатия (до 21:1) и увеличенного расхода топлива.
При прямом впрыске топливо подаётся непосредственно в основную камеру сгорания цилиндра. Сгорание происходит без промежуточной камеры, за счёт точного дозирования и формы факела распыла. Это позволяет добиться лучшей топливной экономичности и более высокой термической эффективности. Степень сжатия в таких двигателях обычно ниже – около 16–18:1.
Форкамерные системы чувствительнее к качеству топлива и требуют точной настройки форсунок. В отличие от них, двигатели с прямым впрыском легче адаптируются к различным условиям эксплуатации, но предъявляют повышенные требования к системе впрыска и качеству форсунок, особенно при многократных циклах подачи топлива за один такт.
При выборе между этими двумя типами систем следует учитывать целевое применение: форкамерные конструкции чаще встречаются в устаревших дизельных моделях, где важна простота конструкции и ремонтопригодность, тогда как прямой впрыск доминирует в современных моторах благодаря повышенной эффективности и снижению выбросов.
Какие двигатели используют форкамерную конструкцию
Форкамерная конструкция применялась преимущественно в дизельных двигателях старого поколения, разработанных до массового распространения систем прямого впрыска. Она использовалась для снижения требований к форсункам и упрощения процесса сгорания топлива при низких давлениях впрыска.
Классическим примером являются дизельные двигатели Mercedes-Benz серий OM615, OM616 и OM617, устанавливавшиеся на модели W115 и W123. Эти моторы отличались высокой надёжностью и мягкой работой. Форкамерные дизели также широко использовались в автомобилях Peugeot с двигателями серий XUD, включая XUD7 и XUD9. Их можно было встретить в моделях Peugeot 405, Citroën BX, а также некоторых версиях Fiat и Rover.
Японские производители, в том числе Toyota и Nissan, также активно применяли эту технологию. Например, дизельные двигатели Toyota 2L и 3L, устанавливавшиеся на внедорожники и лёгкие коммерческие автомобили, имели форкамерную компоновку. У Nissan аналогичное решение применялось в двигателях серии SD, таких как SD22 и SD25.
Форкамерные двигатели находили применение не только в легковых автомобилях, но и в малотоннажной технике, генераторах и сельскохозяйственных машинах. Это объясняется их способностью стабильно работать на дизтопливе невысокого качества и сравнительно простым обслуживанием.
В современных автомобилях форкамерная конструкция встречается крайне редко из-за перехода на системы Common Rail и насос-форсунки, обеспечивающие более точное дозирование топлива и соответствие экологическим нормам. Однако форкамерные моторы до сих пор эксплуатируются в развивающихся регионах и на технике, где приоритет отдан надёжности и простоте.
Плюсы и минусы форкамерного сгорания
Форкамерное сгорание улучшает запуск дизельного двигателя при низких температурах за счёт предварительного смешивания топлива с воздухом в отдельной камере. Это снижает вероятность неполного сгорания и повышает стабильность работы на холодном пуске.
Благодаря разделению процесса впрыска топлива между форкамерой и основной камерой уменьшается шум работы двигателя, так как горение в форкамере проходит более мягко и контролируемо. Это положительно влияет на акустический комфорт и снижает вибрации.
Повышается надёжность двигателя при использовании топлива с низким цетановым числом, так как форкамера облегчает воспламенение смеси. Такой подход позволяет использовать более широкий спектр дизельных топлив без серьёзных потерь в работе.
Недостаток форкамерного сгорания – снижение термического КПД из-за теплопотерь через стенки форкамеры и менее эффективного перемешивания топливовоздушной смеси. В результате расход топлива увеличивается на 5-10% по сравнению с прямым впрыском.
Усложняется конструкция камеры сгорания и системы впрыска, что повышает стоимость производства и обслуживания двигателя. Повреждения или загрязнения форкамеры могут вызвать ухудшение сгорания и рост выбросов.
Форкамера ограничивает максимальную мощность двигателя и снижает динамические характеристики, поэтому её применяют преимущественно в маломощных и средних дизельных агрегатах, где важнее стабильность и надёжность.
Что может вызвать неисправности в форкамере
Основной причиной отказа форкамеры становится накопление нагара на внутренних стенках. Это снижает качество смешивания топлива с воздухом и нарушает нормальное горение. Нагар образуется из-за неполного сгорания топлива и применения некачественного масла.
Повреждения стенок форкамеры возможны при перегреве двигателя, вызванном недостаточным охлаждением или чрезмерным нагрузками. Трещины приводят к утечкам сжатия и ухудшению рабочих характеристик.
Нарушения работы системы впрыска топлива, например, засорение форсунок или неправильный угол впрыска, изменяют процесс формирования топливной смеси в форкамере, что приводит к снижению мощности и увеличению дымности выхлопа.
Использование топлива с высоким содержанием серы или загрязнений ускоряет коррозионные процессы внутри форкамеры, снижая её ресурс и вызывая необходимость частого ремонта.
Некачественная сборка или нарушение зазоров между форкамерой и основной камерой сгорания вызывает неплотности, способствующие снижению компрессии и ухудшению воспламенения топлива.
Регулярное техническое обслуживание, включая очистку форкамеры и проверку системы впрыска, предотвращает большинство перечисленных проблем и сохраняет эффективность работы дизельного двигателя.
Как обслуживать и проверять форкамеру при ремонте
Перед разборкой форкамеры необходимо очистить её поверхность от нагара и масляных отложений с помощью специальных растворителей, не повреждающих металл. После демонтажа следует осмотреть внутреннюю полость на наличие трещин, деформаций и эрозии.
- Проверить состояние стенок форкамеры: наличие глубоких царапин и сколов недопустимо, допускается легкое шелушение поверхности.
- Измерить геометрические параметры камеры микрометром или штангенциркулем, сравнивая с заводскими допусками по диаметру и объему.
- Оценить состояние соединения форкамеры с впускным каналом и цилиндром: неплотности или зазоры должны быть устранены путем замены уплотнительных прокладок или ремонта посадочных поверхностей.
Особое внимание уделяется осмотру отверстий для подачи топлива и выхода газов. Их проходимость проверяется продувкой сжатым воздухом. Засорение или деформация отверстий требуют восстановления путем механической чистки или замены форкамеры.
- Промывка деталей в ультразвуковой ванне или с использованием специальных очистителей.
- Контроль прилегания форкамеры к головке цилиндра при помощи технического индикатора или щупа.
- Испытание герметичности камеры после сборки – путем подачи сжатого воздуха с одного конца и контроля давления.
При замене форкамеры следует выбирать детали, выполненные из термостойких материалов с равномерной внутренней поверхностью. Правильное обслуживание форкамеры повышает эффективность сгорания и снижает износ двигателя.
Вопрос-ответ:
Для чего в дизельном двигателе нужна форкамера?
Форкамера — это небольшая камера предварительного сгорания, расположенная рядом с основной цилиндрической камерой двигателя. Она служит для улучшения процесса воспламенения топлива. При впрыске топливо сначала попадает в форкамеру, где начинает гореть, создавая сильное давление и турбулентность. Это помогает более равномерно и быстро распространить пламя в основном цилиндре, что снижает шум, улучшает сгорание и уменьшает выбросы вредных веществ.
Как конструкция форкамеры влияет на работу дизельного двигателя?
Форма и объем форкамеры влияют на процесс горения топлива и давление в камере сгорания. Узкая горловина между форкамерой и основной камерой создаёт интенсивное движение воздуха и смеси, что способствует быстрому распространению пламени. Размер камеры подбирается так, чтобы обеспечить оптимальное давление и температуру для воспламенения. Неправильный дизайн может привести к неполному сгоранию, снижению мощности или увеличению токсичности выхлопа.
Какие причины могут привести к неисправностям форкамеры в дизельном двигателе?
Чаще всего проблемы связаны с загрязнением и отложениями сажи внутри форкамеры, что ухудшает подачу топлива и качество смешивания с воздухом. Износ стенок, трещины или повреждения уплотнений могут привести к потерям давления и нарушению процесса воспламенения. Некачественное топливо, а также неправильная настройка системы впрыска вызывают неравномерное сгорание и повышенный износ компонентов форкамеры.
Как проверить состояние форкамеры при техническом обслуживании двигателя?
Для диагностики форкамеры обычно проводят визуальный осмотр и измерение параметров давления в камере. Важно проверить наличие нагара, трещин и повреждений на внутренней поверхности. Также можно оценить работу форкамеры по характеру выхлопа и звуку работы двигателя — нестабильный холостой ход, дымность или стуки могут свидетельствовать о нарушениях. При необходимости форкамера снимается для очистки и ремонта, включая замену уплотнительных колец и устранение дефектов.
