Повышение постоянного напряжения с 12 до 14 В необходимо в ситуациях, когда питание оборудования требует более высокого уровня для стабильной работы. Это особенно актуально для автомобильной электроники, светодиодных систем, усилителей и устройств с чувствительной нагрузкой. Разница в 2 вольта может показаться незначительной, но для устройств с узкими допусками по напряжению она критична.
Одним из надёжных способов увеличения напряжения является применение DC-DC повышающих преобразователей (boost converter), которые работают по принципу накопления и преобразования энергии с использованием катушки индуктивности и ключевого транзистора. Для перехода с 12 на 14 В необходим преобразователь с минимальным КПД 85–90 % и током на выходе, соответствующим потребностям нагрузки. Например, для питания 5-амперной нагрузки требуется преобразователь мощностью не менее 70 Вт.
В некоторых случаях для повышения напряжения используют схемы с операционными усилителями и внешними стабилизаторами, но такие решения подходят только для маломощных или специализированных применений. Кроме того, важно учитывать падение напряжения в соединениях и проводке: даже потеря 0,5 В на контактах может свести на нет эффект повышения. Использование кабелей сечением не менее 2,5 мм² при длине до 2 метров помогает минимизировать потери.
Перед реализацией схемы необходимо оценить параметры источника питания: если ток отдачи источника ограничен, то при повышении напряжения он может выйти из строя. Поэтому рекомендуется применять источник с запасом по току не менее 30 % от расчетного значения. Также необходимо обеспечить защиту от перегрузки и перегрева, особенно при длительной работе преобразователя в высокомощностных режимах.
Использование DC-DC повышающего преобразователя для увеличения напряжения
DC-DC повышающий преобразователь позволяет эффективно увеличить постоянное напряжение с 12 до 14 В без значительных потерь мощности. Принцип его работы основан на накоплении энергии в индуктивности и последующем её передаче на выход через диод и фильтрующие элементы. Такой подход особенно эффективен при необходимости питания устройств, требующих стабильного напряжения выше, чем доступно от источника.
Для реализации повышения напряжения необходимо выбрать преобразователь с допустимым входным диапазоном от 10 до 14 В и стабильным выходом 14 В. Рекомендуется использовать модули на базе контроллеров типа XL6009, MT3608 или LM2577, обеспечивающих КПД свыше 85% при нагрузке до 2–3 А. Следует учитывать тепловыделение: при высоких токах преобразователю потребуется радиатор или активное охлаждение.
Перед подключением важно измерить точное значение входного напряжения и установить требуемое выходное напряжение с помощью встроенного подстроечного резистора. Изменение нагрузки должно сопровождаться повторной проверкой выходного уровня. Для защиты выходных устройств рекомендуется установка стабилитрона или варистора на 15 В.
Параллельное подключение выходного конденсатора ёмкостью от 470 до 1000 мкФ способствует снижению пульсаций и повышает устойчивость системы. При длительной работе преобразователя под нагрузкой необходимо регулярно контролировать его температурный режим и качество пайки контактов.
Повышение напряжения с помощью автомобильного генератора и контроллера
Для повышения напряжения с 12 до 14 вольт в транспортных системах возможно использование штатного генератора в сочетании с внешним контроллером. Этот метод позволяет адаптировать напряжение бортовой сети под конкретные задачи, включая зарядку аккумуляторов с нестандартной характеристикой или питание оборудования, требующего стабильных 14 В.
Современные генераторы с интегрированным регулятором напряжения способны динамически изменять выходное напряжение. Однако, для повышения его до фиксированных 14 В и удержания этого значения под нагрузкой, необходим внешний контроллер возбуждения. Такой контроллер вмешивается в цепь возбуждения ротора и задаёт собственное управляющее напряжение, игнорируя штатную логику регулятора.
- Контроллер подключается напрямую к щёткам генератора или к управляющему входу встроенного регулятора.
- Напряжение устанавливается вручную или автоматически, в зависимости от типа контроллера (аналоговый, цифровой, PWM).
- Важно обеспечить термостабильность: при перегреве генератор может снижать напряжение вне зависимости от управляющих сигналов.
Перед внедрением системы рекомендуется:
- Проверить номинальные параметры генератора: максимальный ток и диапазон регулирования напряжения.
- Убедиться в исправности аккумулятора – просадка напряжения может быть связана с его деградацией.
- Измерить падения напряжения на силовых линиях – возможно, проблема не в генераторе, а в плохих соединениях или коррозии клемм.
Если штатный генератор не поддерживает внешнее управление, возможно использование альтернативного – от грузовых автомобилей или специализированных моделей с выносным регулятором. Важно, чтобы характеристики нового генератора соответствовали нагрузке системы и обеспечивали стабильные 14 В при любых оборотах двигателя.
Регулировка выходного напряжения лабораторного блока питания
Лабораторный блок питания с регулируемым выходным напряжением позволяет точно установить значение 14 В вместо стандартных 12 В. Это особенно полезно при тестировании оборудования, требующего стабильного повышенного питания. Чтобы задать нужное значение, необходимо использовать встроенные регуляторы, которые присутствуют в большинстве линейных и импульсных моделей.
Порядок настройки блока питания:
- Подключите мультиметр к выходным клеммам блока питания.
- Включите питание и убедитесь, что на выходе нет подключённой нагрузки.
- С помощью регулятора напряжения (обычно обозначен как «V» или «Voltage») медленно увеличивайте напряжение до достижения значения 14,0 В на дисплее мультиметра.
- При необходимости скорректируйте напряжение с точностью до десятых вольта, особенно при работе с чувствительной электроникой.
Важно учитывать токовую нагрузку. При резком повышении напряжения под нагрузкой, блок питания может перейти в режим ограничения тока (CV/CC). Чтобы этого избежать:
- Предварительно установите ограничение тока выше, чем потребляемый ток нагрузки, но ниже допустимого для устройства.
- Подключайте нагрузку только после стабилизации выходного напряжения.
Если используется импульсный блок с цифровым управлением, настройка может осуществляться через меню, где шаг регулировки составляет 0,1 В или меньше. Некоторые модели позволяют сохранять заданные профили напряжений, что удобно при повторяющемся использовании уровня 14 В.
Перед длительной эксплуатацией рекомендуется проверить уровень выходного напряжения под реальной нагрузкой, чтобы исключить просадки. Также желательно обеспечить принудительное охлаждение, если ток превышает 3–5 А при 14 В.
Настройка зарядного устройства для повышения выходного напряжения до 14 В
Многие автомобильные и стационарные зарядные устройства по умолчанию выдают 13,2–13,8 В. Для эффективной зарядки свинцово-кислотных аккумуляторов требуется напряжение 14,2–14,4 В в режиме основного заряда. Чтобы добиться нужного уровня, необходимо внести изменения в схему или параметры устройства.
Если зарядное устройство построено на основе импульсного блока питания с обратной связью, то регулировка выходного напряжения обычно осуществляется с помощью подстроечного резистора (trimmer) на плате. Он обозначается как VR1, R_adj или V_adj. Поворот по часовой стрелке увеличивает выходное напряжение. Измерение следует производить при подключенной нагрузке – аккумуляторе, но с отключенной сетью.
В линейных зарядных устройствах, основанных на LM317, LM723 или аналогичных микросхемах, напряжение регулируется изменением делителя, задающего выходной уровень. Например, в LM317 резисторы R1 и R2 в формуле Vout = 1.25 × (1 + R2/R1) + Iadj × R2 подбираются таким образом, чтобы получить 14 В на выходе. При использовании переменного резистора в качестве R2 можно точно выставить требуемое напряжение.
Если плата не имеет встроенного регулировочного элемента, возможна модификация цепи обратной связи. В импульсных устройствах можно добавить или заменить резисторы в цепи оптрона или TL431. Изменение соотношения резисторов изменит опорное напряжение, что приведет к увеличению выходного напряжения.
Перед изменениями необходимо проверить наличие защиты по напряжению, которая может ограничивать повышение выше 13,8 В. В таком случае модификации следует начинать с отключения или перенастройки этой функции.
После настройки рекомендуется провести тестирование под нагрузкой: подключить аккумулятор и контролировать напряжение в течение нескольких минут. Оно не должно превышать 14,4 В, чтобы избежать закипания электролита. Желательно использовать цифровой мультиметр с точностью не хуже ±0,05 В.
При постоянной работе зарядного устройства на 14 В важно обеспечить вентиляцию радиаторов и контролировать температуру ключевых компонентов, особенно силовых диодов и транзисторов, чтобы исключить перегрев.

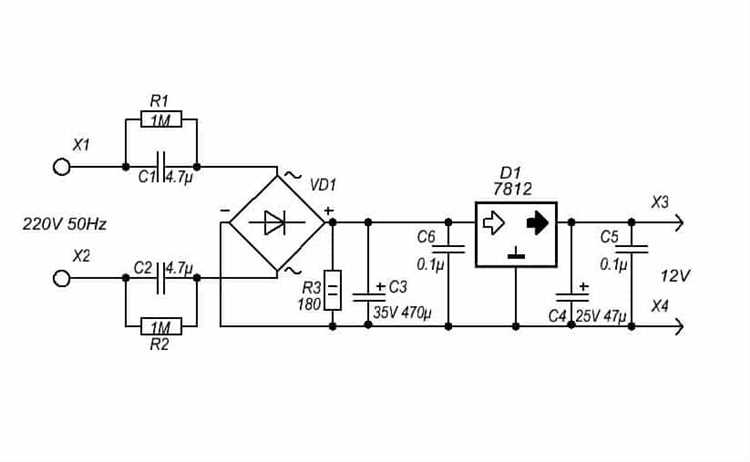

Применение трансформатора и выпрямителя в цепях переменного тока
Для повышения напряжения с 12 до 14 В в цепях переменного тока целесообразно использовать понижающе-повышающий трансформатор в связке с выпрямителем. Трансформатор позволяет изменить амплитуду переменного напряжения, а выпрямитель – преобразовать его в постоянное.
На первом этапе необходимо подобрать трансформатор с коэффициентом трансформации, обеспечивающим выходное переменное напряжение около 14 В (с учетом последующих потерь на выпрямлении и сглаживании). Например, при входном напряжении 230 В можно использовать трансформатор с вторичной обмоткой на 14 В и мощностью не менее 50 Вт, если требуется ток до 3–4 А.
После трансформатора устанавливается мостовой выпрямитель на диодах типа 1N5408 или аналогичных, рассчитанных на ток выше рабочего. Диоды монтируются по классической мостовой схеме с использованием радиатора при длительной нагрузке. Для сглаживания пульсаций требуется электролитический конденсатор ёмкостью от 2200 до 4700 мкФ на напряжение не ниже 25 В.
Если необходимо точное значение 14 В, на выходе схемы следует установить стабилизатор напряжения. В простых случаях подойдёт интегральный стабилизатор типа LM317, настроенный с помощью резисторного делителя. Для нагрузки выше 1,5 А потребуется дополнительный внешний транзистор или импульсный стабилизатор с КПД выше 85%.
Данный метод применяется в тех случаях, когда источник питания должен быть гальванически развязан от сети и при этом обеспечивать стабильное напряжение. Особенно он эффективен в стационарных устройствах, где компактность менее критична, чем надёжность и стабильность выходного напряжения.
Учет просадки напряжения под нагрузкой при расчете схемы
При проектировании схемы повышения напряжения с 12 до 14 В необходимо учитывать падение напряжения на проводах, контактах и элементах преобразователя при подключении нагрузки. Просадка напряжения может достигать 0,5–1 В и напрямую влияет на стабильность выходных параметров.
Для минимизации потерь следует точно рассчитать сечение проводников. Например, при токе 10 А и длине провода 1 м (в одну сторону) сопротивление медного провода сечением 1 мм² составляет около 0,018 Ом. Падение напряжения в этом случае составит: 10 А × 2 м × 0,018 Ом = 0,36 В. Использование провода сечением 2,5 мм² снизит это значение в 2,5 раза.
Особое внимание следует уделить контактным соединениям. Плохие разъемы, окисленные клеммы или винтовые зажимы могут вносить сопротивление порядка 0,05–0,1 Ом, что при токе 10 А приведет к дополнительной просадке на 0,5–1 В. Это часто становится причиной того, что на выходе напряжение не превышает 13 В, даже если преобразователь рассчитан на 14 В.
Также необходимо закладывать компенсацию напряжения в схему регулирования. При использовании DC-DC преобразователя с обратной связью желательно располагать точку измерения напряжения как можно ближе к нагрузке, а не на выходных клеммах преобразователя. Это обеспечит более точное поддержание заданного уровня 14 В с учетом падения напряжения в линии.
Наконец, при наличии импульсных нагрузок (например, насосов, моторчиков, инверторов) полезно добавлять танталовые или электролитические конденсаторы емкостью от 470 до 1000 мкФ на выходе преобразователя для сглаживания кратковременных просадок.
Контроль уровня напряжения с помощью вольтметра и стабилизаторов
Точное измерение напряжения необходимо при настройке схем повышения напряжения с 12 до 14 В. Для этого используются цифровые панельные вольтметры с минимальной погрешностью (не более ±0,1 В). Они подключаются параллельно нагрузке и позволяют отслеживать динамику изменения выходного напряжения в режиме реального времени. Рекомендуется выбирать модели, рассчитанные на диапазон от 5 до 30 В, чтобы избежать повреждения прибора при скачках напряжения.
Если схема использует DC-DC преобразователь или модифицированное зарядное устройство, стабильность выходного напряжения обеспечивается с помощью стабилизаторов. На практике применяются интегральные стабилизаторы типа LM317 с внешней регулировкой. Для получения 14 В с помощью LM317 необходимо подобрать делитель напряжения с резисторами, где нижний – 240 Ом, а верхний – около 2,4 кОм.
Альтернативный вариант – прецизионные стабилизаторы на основе TL431, позволяющие задавать опорное напряжение и точно контролировать выход. Важно обеспечить тепловой отвод, особенно при токах выше 1 А. При необходимости стабилизации напряжения после DC-DC преобразователя рекомендуется размещать стабилизатор на выходе схемы, чтобы отсечь шум и компенсировать пульсации.
Контроль напряжения должен вестись не только в холостом режиме, но и под полной нагрузкой, так как именно при протекании тока проявляются просадки. Измерения следует проводить после прогрева устройства, поскольку температурные параметры элементов могут влиять на точность стабилизации.
Вопрос-ответ:
Какие основные способы повышения напряжения с 12 до 14 вольт можно применить в бытовых условиях?
Для повышения напряжения с 12 до 14 вольт в бытовых условиях часто используют DC-DC повышающие преобразователи, которые преобразуют постоянное напряжение с одного уровня на другой с минимальными потерями. Также возможно изменение схемы питания — например, добавление последовательно включенного источника или использование трансформатора с последующим выпрямлением и стабилизацией. Выбор зависит от источника питания и нагрузки.
Как учесть просадку напряжения под нагрузкой при попытке повысить напряжение с 12 до 14 вольт?
Просадка напряжения под нагрузкой возникает из-за сопротивления проводов и внутренних характеристик источника питания. Чтобы компенсировать её, необходимо измерять напряжение именно при нагрузке и добавлять к целевому уровню запас, например 0,5–1 вольт, учитывая длину и сечение проводов. Также полезно использовать стабилизаторы, поддерживающие выходное напряжение на нужном уровне независимо от колебаний нагрузки.
Можно ли просто отрегулировать зарядное устройство автомобиля, чтобы повысить напряжение с 12 до 14 вольт, и какие риски при этом возникают?
Регулировка зарядного устройства автомобиля возможна, если оно оснащено регулируемым стабилизатором или контроллером. При повышении напряжения до 14 вольт важно следить за тем, чтобы не превысить допустимые параметры аккумулятора и электрооборудования. Избыточное напряжение может вызвать перегрев или преждевременный износ компонентов. Для безопасной настройки лучше использовать специальные приборы и консультироваться с технической документацией.
В чем преимущества использования DC-DC повышающего преобразователя по сравнению с другими методами повышения напряжения с 12 до 14 вольт?
DC-DC повышающие преобразователи обеспечивают стабильное выходное напряжение при относительно высокой энергоэффективности и компактных размерах. Они легко интегрируются в разные схемы и позволяют точно регулировать напряжение без значительного нагрева и потерь. В отличие от пассивных методов, таких как добавление резисторов или изменение трансформаторов, они обеспечивают стабильность и более длительный срок службы оборудования.
Какие технические параметры важно учитывать при выборе компонентов для повышения напряжения с 12 до 14 вольт?
При выборе компонентов нужно учитывать максимальный ток нагрузки, напряжение входа и выхода, допустимый уровень пульсаций и тепловые характеристики. Важен коэффициент полезного действия преобразователя, чтобы минимизировать потери энергии. Также следует учитывать размер и способ охлаждения, чтобы обеспечить надежную работу без перегрева. Для защиты схемы необходимо предусмотреть элементы защиты от короткого замыкания и перенапряжения.
Какие технические способы существуют для повышения напряжения с 12 до 14 вольт в электрической цепи?
Для увеличения напряжения с 12 до 14 вольт применяют несколько методов. Один из наиболее распространённых — использование DC-DC повышающего преобразователя (boost converter), который стабильно повышает напряжение на выходе при сохранении допустимой нагрузки. Другой способ — регулировка настроек генератора или зарядного устройства, позволяющая изменить выходное напряжение. Кроме того, можно применить трансформатор с последующим выпрямлением, если исходный источник — переменный ток. Важно учитывать параметры нагрузки и характеристики источника, чтобы не допустить перегрузок и снижения срока службы оборудования.
Какие риски и ограничения существуют при повышении напряжения аккумуляторной системы с 12 до 14 вольт?
Повышение напряжения аккумуляторной системы с 12 до 14 вольт сопряжено с определёнными рисками. Превышение рекомендованного напряжения может привести к ускоренному износу элементов аккумулятора, перегреву или повреждению подключённых устройств. При этом не все компоненты электрооборудования рассчитаны на более высокое напряжение, что увеличивает вероятность выхода их из строя. Следует учитывать характеристики аккумулятора, максимальные токи нагрузки и параметры зарядного устройства. Рекомендуется применять специализированные контроллеры и стабилизаторы, обеспечивающие точный контроль напряжения и защиту от перенапряжения.
