Реверс представляет собой технологию, обеспечивающую изменение направления вращения электродвигателей или направление протекания электрического тока в цепи. В большинстве промышленных и бытовых устройств с электроприводом реверс применяется для повышения функциональности и расширения возможностей управления механизмами без значительного усложнения схемы.
Основу реверса составляет переключение полярности питающего напряжения или замена местами обмоток двигателя, что позволяет менять направление магнитного поля и, соответственно, направление вращения ротора. В электрических схемах используются контакторы, реле или специальные электронные устройства, позволяющие безопасно и быстро осуществлять переключение.
Применение реверса широко распространено в приводах конвейеров, станков, лифтов, насосов и других механизмов, где необходима смена направления движения без остановки системы. При выборе способа реализации реверса важно учитывать характеристики нагрузки, мощность двигателя и требования к плавности переключения, чтобы избежать чрезмерных механических или электрических нагрузок.
Эффективность работы реверса зависит от правильного проектирования схемы и соблюдения технических нормативов по безопасности и надежности. В современных системах всё чаще применяют электронные преобразователи частоты, обеспечивающие не только реверс, но и регулирование скорости с высокой точностью и минимальными потерями.
Принцип изменения направления вращения электродвигателя при реверсе
В зависимости от типа электродвигателя применяются следующие методы:
- Асинхронные двигатели с короткозамкнутым ротором: меняют направление вращения, переключая любую пару фаз в трёхфазной системе. Обычно осуществляется реверс через изменение порядка подключения фаз, например, перестановкой двух из трёх фаз питания.
- Асинхронные двигатели с фазным ротором: для реверса изменяют направление тока в обмотках статора или ротора, что требует переключающих устройств, например контакторов.
- Коллекторные двигатели постоянного тока: направление вращения изменяется сменой полярности питающего напряжения на якоре или возбуждающей обмотке. Практически чаще меняют полярность на якоре для удобства и безопасности.
- Синхронные двигатели: изменение направления вращения осуществляется аналогично асинхронным – путём смены порядка фаз или полярности питающего напряжения.
Реверс осуществляется с помощью специальных цепей управления и коммутации:
- Используются два комплекта контакторов или реле, обеспечивающих переключение питания обмоток с инверсией фаз или полярности.
- Для предотвращения короткого замыкания между двумя направлениями реверса применяют механические или электрические блокировки (перекрытие одновременного включения контакторов).
- В цепях постоянного тока внедряются схемы с двойным переключателем, позволяющим переключать направление тока без прерывания питания.
При проектировании систем реверса рекомендуется учитывать:
- Плавность переключения для уменьшения пусковых токов и износа оборудования.
- Временные задержки между отключением одного направления и включением другого для предотвращения коротких замыканий.
- Использование защитных устройств для контроля за состоянием контакторов и исключения одновременного включения.
Таким образом, принцип реверса сводится к контролируемому изменению направления тока в ключевых обмотках электродвигателя, что вызывает смену направления вращения ротора.
Типы схем реверса в однофазных и трёхфазных электросистемах
В трёхфазных системах реверс производится переключением двух любых фазных проводов местами. Это изменяет порядок чередования фаз и, как следствие, направление вращения электродвигателя. Для автоматизации процесса применяют реверсивные магнитные пускатели с блокировкой, исключающей одновременное включение прямого и обратного направления. Реверсные схемы в трёхфазных сетях часто используют контакторы, оснащённые вспомогательными контактами для обеспечения безопасности и предотвращения коротких замыканий при переключении.
Для однофазных двигателей с пусковой обмоткой распространён вариант с переключением пусковой обмотки через конденсатор и переключатель, что позволяет менять направление вращения без сложной коммутации основных обмоток. В трёхфазных системах предпочтительна схема с двумя контактными группами, которые меняют местами два из трёх фаз, обеспечивая надёжное и быстрое переключение.
Выбор схемы реверса зависит от типа двигателя, мощности и условий эксплуатации. Для маломощных однофазных двигателей достаточно ручного переключателя, тогда как для мощных трёхфазных машин применяют автоматические реверсивные устройства с защитой и блокировками.
Использование реверса в приводах промышленного оборудования
Реверс в приводах промышленного оборудования применяется для изменения направления вращения электродвигателей, что позволяет выполнять технологические операции, требующие смены направления движения. Важнейшие области применения включают конвейерные линии, станки с ЧПУ, подъёмно-транспортные механизмы и смесители.
Для реализации реверса в промышленности обычно используют трехфазные асинхронные двигатели с изменением порядка подключения фаз, а также двигатели постоянного тока с переключением полярности питания якоря или обмоток возбуждения. Частотные преобразователи обеспечивают плавное управление скоростью и быстрый переход между прямым и обратным вращением, что снижает механические нагрузки.
При проектировании реверсивных приводов критически важна защита от одновременного включения прямого и обратного направления, что достигается применением электрических блокировок и логических схем управления. Рекомендуется использовать торможение двигателем или электромагнитные тормоза для быстрого остановки перед сменой направления во избежание ударных нагрузок.
Эффективность работы реверсивных приводов зависит от точности управления моментом и скоростью. Использование систем обратной связи с датчиками положения и скорости позволяет оптимизировать работу оборудования и снизить износ механических компонентов.
Внедрение реверса повышает универсальность и производительность оборудования, сокращая время переналадки и улучшая качество продукции за счёт точного контроля параметров движения.
Реверс в системах управления электроприводами на базе контакторов
Реверс электропривода на основе контакторов реализуется путем переключения фазных или обмоточных соединений двигателя, что изменяет направление вращения ротора. В трехфазных системах применяется схема с двумя контактными группами: одна отвечает за прямое вращение, вторая – за обратное. Для предотвращения одновременного включения контакторов используется блокировка.
Классическая схема реверса включает два контактора, каждый с рабочими и вспомогательными контактами. Вспомогательные контакты служат для электрической блокировки – при активации одного контактора цепь управления второго разрывается. Это исключает короткое замыкание при переключении фаз.
Выбор контакторов по номинальному току должен учитывать пусковые токи электродвигателя, которые могут превышать рабочие в 5–7 раз. Для защиты цепи управления используется реле времени, позволяющее обеспечить паузу между отключением одного контактора и включением другого, что предотвращает механические и электрические повреждения.
Реверс на базе контакторов применим в системах с асинхронными двигателями до средней мощности. Для двигателей большой мощности рекомендуется использовать частотные преобразователи с программируемым реверсом, обеспечивающим плавное изменение направления вращения и защиту механизма.
При монтаже реверсивной схемы следует предусмотреть контроль состояния контакторов и наличие аварийных отключений. Для увеличения надежности допускается установка дополнительных защитных устройств, таких как тепловые реле и предохранители, а также использование цепей контроля блокировки.
Защита и безопасность при эксплуатации реверсивных цепей
Реверсивные цепи электроприводов требуют комплексных мер защиты для предотвращения аварий и продления срока службы оборудования. Основная задача – исключить одновременное включение прямого и обратного направления, что может привести к короткому замыканию и повреждению силовых элементов.
Для этого применяются блокировочные схемы, которые физически исключают параллельное замыкание контакторов. В реверсивных цепях на базе контакторов блокировка реализуется через механические и электрические цепи блокировки, предотвращающие одновременное замыкание обеих катушек.
Защита от перегрузок и коротких замыканий обеспечивается с помощью автоматических выключателей и тепловых реле, настроенных с учётом номинальных параметров двигателя и условий эксплуатации. Тепловые реле реагируют на повышенный ток, отключая цепь для предотвращения перегрева обмоток.
Для контроля правильного включения направления реверса и предотвращения ложных срабатываний используют реле времени, задерживающие включение противоположного направления до полного отключения предыдущего. Это снижает риск повреждения контактов и минимизирует механический износ.
Обязательна установка устройств защиты от короткого замыкания, таких как дифференциальные выключатели, которые оперативно отключают питание при утечке тока. Важным элементом является также контроль состояния цепей управления и силовых компонентов, что достигается с помощью сигнализации и диагностических систем.
Монтаж и техническое обслуживание реверсивных цепей должны проводиться с соблюдением норм ПУЭ и ГОСТ, с обязательным использованием средств индивидуальной защиты. Регулярная проверка работоспособности блокировок, коммутационных аппаратов и устройств защиты снижает риск аварийных ситуаций.
Ниже приведены основные рекомендации по безопасности при эксплуатации реверсивных цепей:
| Мера защиты | Описание |
|---|---|
| Электрическая и механическая блокировка | Предотвращает одновременное включение прямого и обратного направления |
| Тепловые реле и автоматические выключатели | Защищают двигатель от перегрузок и коротких замыканий |
| Реле времени | Обеспечивает задержку при переключении направления для снижения износа |
| Дифференциальные выключатели | Отключают питание при токах утечки для защиты от поражения электрическим током |
| Регулярное техническое обслуживание | Проверка исправности блокировок и коммутационной аппаратуры |
Практические примеры применения реверса в бытовой и производственной технике
В бытовой технике реверс часто используется в стиральных машинах с электродвигателями переменного тока. Реверс обеспечивает смену направления вращения барабана, что улучшает качество стирки за счёт равномерного распределения белья и предотвращения его спутывания. В современных моделях применяется электронное управление, позволяющее точно регулировать частоту и длительность обратного вращения.

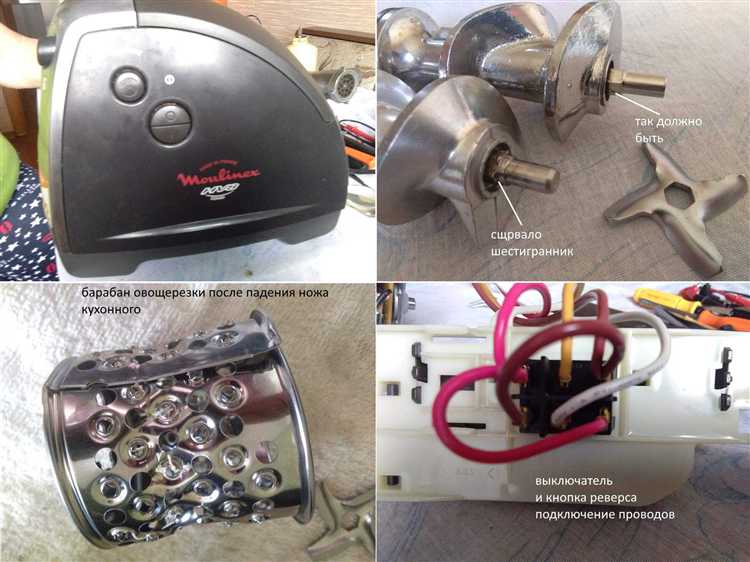

В электродвигателях кухонных комбайнов и миксеров реверс позволяет изменять направление вращения ножей, что расширяет функциональность и улучшает процесс измельчения или перемешивания различных продуктов. Управление реверсом реализуется через переключатели с механическим или электронным типом контроля.
В промышленности реверс необходим в электроприводах конвейерных линий. Возможность изменения направления движения конвейера ускоряет переналадку производственного процесса и уменьшает время простоя оборудования. Для этого применяют контакторные схемы реверса с электромагнитными пускателями, обеспечивающие надёжное и безопасное переключение фаз обмоток двигателя.
В подъёмно-транспортном оборудовании, например, в электрических лебёдках и кранах, реверс используется для изменения направления движения грузов. Здесь требуется высокоточная защита от перегрузок и аварийных режимов, реализуемая через тепловые реле и контроллеры с обратной связью.
В насосном оборудовании с электродвигателями постоянного тока реверс позволяет переключать направление потока жидкости. Это важно при промывке систем или изменении рабочих режимов. Реверс управляется изменением направления тока в обмотках, что достигается специальными переключателями или электронными преобразователями.
В электротранспортных средствах, например, в электровелосипедах или электросамокатах, реверс обеспечивает возможность движения назад без изменения конструкции механической части. Для этого применяют контроллеры с функцией смены направления тока в двигателе.
Вопрос-ответ:
Что такое реверс в электрооборудовании и как он работает?
Реверс — это процесс изменения направления вращения электродвигателя путем переключения порядка подключения фаз или полярности напряжения. В трёхфазных системах реверс достигается сменой мест двух из трёх фаз на входе двигателя, что приводит к изменению направления магнитного поля и, соответственно, направления вращения ротора. В однофазных двигателях меняется направление тока в рабочей обмотке или конденсаторе. Такой механизм позволяет управлять движением механизмов без изменения конструкции самого двигателя.
В каких бытовых приборах чаще всего применяется реверс и зачем он нужен?
Реверс широко используется в бытовых устройствах, где требуется менять направление движения для удобства эксплуатации. Например, в стиральных машинах с функцией «обратной стирки» реверс помогает размешивать бельё с разных сторон, улучшая качество стирки и уменьшая запутывание. В электродрелях реверс позволяет переключаться с сверления на выкручивание шурупов. Также его применяют в электрических мясорубках и некоторых вентиляторах для смены направления потока воздуха.
Как обеспечивается безопасность при использовании реверсивных цепей в промышленном оборудовании?
Для предотвращения повреждений и аварий применяют несколько защитных мер. В реверсивных цепях используют блокировки, которые исключают одновременное включение прямого и обратного направления, чтобы избежать короткого замыкания. Также устанавливают реле времени, обеспечивающие паузу между переключениями. Дополнительно монтируют предохранители и автоматические выключатели для защиты от перегрузок и коротких замыканий. Контроль состояния цепи и правильное проектирование схемы повышают надежность и безопасность эксплуатации.
Какие схемы реверса применяются в однофазных и трёхфазных электродвигателях?
В трёхфазных двигателях обычно используют схемы с двумя контакторами, которые меняют местами две фазы питания. Это классический и надежный способ. В однофазных двигателях реверс достигается переключением обмоток — например, рабочего и пускового проводов, а также конденсатора. Иногда применяют переключатели с несколькими положениями или специальные реле для автоматизации процесса. Каждая схема выбирается в зависимости от мощности, типа двигателя и требований к управлению.
Можно ли самостоятельно установить реверсивное управление на электродвигатель и какие сложности могут возникнуть?
Самостоятельная установка реверса возможна при наличии базовых знаний по электрике и понимании схем управления. Однако необходимо тщательно подойти к выбору компонентов, правильному подключению и обеспечению безопасности. Основные сложности связаны с риском короткого замыкания при неправильном монтаже, отсутствием блокировок и защитных устройств, что может привести к повреждению оборудования или травмам. Рекомендуется использовать готовые заводские схемы и соблюдать инструкции, а при сомнениях обратиться к квалифицированному специалисту.
Что представляет собой реверс в электрооборудовании и как он влияет на работу электродвигателя?
Реверс в электрооборудовании — это функция, позволяющая изменить направление вращения электродвигателя. Обычно это достигается путём перестановки фазных проводов у трёхфазного двигателя или изменения последовательности подключения обмоток у однофазного. Такая возможность важна для механизмов, где требуется смена направления движения, например, в подъёмных устройствах, конвейерах или станках. Изменение направления вращения позволяет обеспечить гибкость в эксплуатации оборудования и повысить его функциональность.
Какие методы и схемы используются для реализации реверса в системах с контакторами?
Для организации реверса в цепях с контакторами обычно применяются две основные схемы: схема с двумя контакторами и схема с переключателем. В наиболее распространённом варианте используются два контактора, один для прямого направления, второй — для обратного. При включении одного из контакторов меняется порядок подключения фаз двигателя, что изменяет направление его вращения. Для предотвращения одновременного включения обоих контакторов применяются электрические блокировки, которые защищают оборудование от коротких замыканий и механических повреждений. Такие схемы удобны в обслуживании и надёжны в эксплуатации.
