На большинстве моделей УАЗ Патриот с бензиновыми двигателями ЗМЗ-409, оснащёнными системой впрыска топлива, установлены два кислородных датчика. Первый расположен перед катализатором и служит для регулировки состава топливовоздушной смеси. Второй находится после катализатора и контролирует его эффективность. Оба датчика монтируются во впускной и выпускной системе, и для доступа к ним требуется частичный демонтаж защиты двигателя или выпускного коллектора.
Передний датчик (также называемый управляющим) ввинчен во фланец выпускного коллектора или в трубу приёмной части выхлопной системы, примерно на 10–15 см ниже выхода из головки блока цилиндров. Доступ к нему возможен сверху, из-под капота, при снятии термоэкрана и отключении разъёма питания.
Задний датчик (диагностический) устанавливается после катализатора, ближе к средней части автомобиля. Его расположение зависит от года выпуска и исполнения выхлопной системы. В большинстве случаев доступ возможен только снизу, при установке автомобиля на эстакаду или подъёмник. Для демонтажа понадобится специальный ключ с прорезью под проводку.
При замене датчиков важно учитывать их резьбу (М18×1,5), наличие обогрева и длину проводов. Использование неподходящего аналога может вызвать ошибки в системе управления двигателем. Перед установкой рекомендуется нанести на резьбовую часть термостойкую медную смазку, не допуская попадания на зону чувствительного элемента.
Где находится первый датчик кислорода на УАЗ Патриот
Первый датчик кислорода на УАЗ Патриот расположен в выпускной системе, сразу после выпускного коллектора, до катализатора. Его установка предусмотрена на трубе, соединяющей коллектор с приёмной частью глушителя. Это верхняя зона подкапотного пространства, ближе к моторному щиту со стороны двигателя.
На автомобилях с двигателями ЗМЗ-409 и их модификациями (например, Евро-4 и Евро-5) датчик крепится в резьбовое отверстие, выполненное на патрубке выпускного коллектора. Для доступа потребуется снять теплоэкран, закрывающий коллектор, и воспользоваться удлинённой головкой на 22 мм или специальным ключом для лямбда-зондов.
Важно отключить разъём питания датчика перед демонтажем. Разъём обычно находится ближе к верхней части двигателя и зафиксирован в пластиковом держателе на проводке. При замене следует обратить внимание на совместимость с контроллером – штатные датчики Bosch и их аналоги должны соответствовать типу ЭБУ (например, МИКАС 11, Bosch M7.9.7 и др.).
Расположение второго датчика кислорода после катализатора
Второй датчик кислорода на УАЗ Патриот установлен непосредственно за каталитическим нейтрализатором. Его основная функция – контроль эффективности работы катализатора путем сравнения показаний с первым датчиком, установленным до катализатора.
На бензиновых модификациях с двигателями ЗМЗ-409 и его производными, второй лямбда-зонд врезан в выпускную систему после блока нейтрализации, на участке между катализатором и резонатором. В большинстве случаев он закреплён на вертикальном отрезке трубы, находящейся примерно в 40–60 см от корпуса катализатора.
Для доступа к датчику достаточно приподнять автомобиль на подъёмнике или эстакаде. Снятие защиты двигателя необязательно, если трубопровод выпускной системы не перекрыт дополнительными экранами. Штатный разъём второго датчика расположен на кронштейне, прикрученном к нижней части кузова, недалеко от точки установки датчика. Проводка идет в жгуте, проложенном вдоль днища с заводской фиксацией пластиковыми клипсами.
При демонтаже стоит использовать специальную лямбда-головку с прорезью под провод, чтобы не повредить кабель. Резьба может быть прикипевшей, особенно при длительной эксплуатации, поэтому рекомендуется обработать соединение проникающей смазкой за 10–15 минут до откручивания.

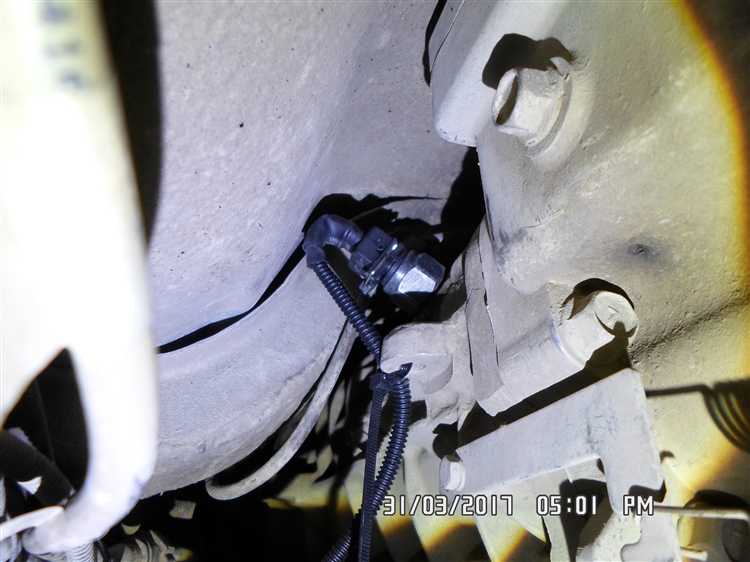

Как получить доступ к датчику кислорода без демонтажа узлов
На УАЗ Патриот для доступа к датчику кислорода без необходимости разбирать узлы важно правильно выбрать инструмент и подход. Первый датчик (до катализатора) устанавливается на выпускном коллекторе. Подъём автомобиля на подъёмнике или использование надёжных опор обеспечивает свободный доступ снизу. Использовать рекомендуется торцевую головку 22 мм с прорезью под провод, предназначенную специально для лямбда-зондов.
Второй датчик (после катализатора) расположен на трубе глушителя ближе к середине днища. Чтобы добраться до него, достаточно снять защиту картера, если она установлена. Демонтаж глушителя или каталитического нейтрализатора не требуется. Перед началом работ желательно обработать резьбовое соединение проникающей смазкой типа WD-40 и дать ей впитаться не менее 10 минут.
Работы удобнее проводить при холодном двигателе, чтобы избежать ожогов и повреждения проводки. Электрический разъём датчика отсоединяется с фиксатора вручную, без применения усилия. При тугом ходе разъёма можно воспользоваться пластиковым монтажным лопаточным инструментом. После отключения разъёма и освобождения провода следует аккуратно выкрутить сам датчик с помощью упомянутой спецголовки и трещотки с удлинителем.
Соблюдение этих шагов позволяет заменить или диагностировать кислородный датчик без разборки прилегающих узлов и систем выхлопа.
Отличия в расположении датчиков на бензиновых и дизельных версиях
На УАЗ Патриот с бензиновыми двигателями (например, ЗМЗ-409) датчики кислорода устанавливаются как до, так и после катализатора. Первый датчик располагается во впускной части выпускного коллектора, ближе к головке блока цилиндров, второй – в выпускной трубе за катализатором. Такое расположение обусловлено необходимостью точного контроля состава смеси и эффективности работы системы нейтрализации.
В дизельных версиях, таких как УАЗ Патриот с двигателем ZMZ-Pro 51432 или дизелем Andoria, кислородные датчики, как правило, отсутствуют или их количество ограничено одним. Основная причина – иной принцип управления смесью, основанный не на лямбда-регулировании, а на контроле подачи топлива. Если датчик и устанавливается, он, как правило, размещён после турбокомпрессора, ближе к сажевому фильтру, и выполняет функции контроля выхлопных газов, а не регулирования состава смеси.
При диагностике важно учитывать тип двигателя: бензиновые версии требуют считывания данных как с верхнего, так и с нижнего датчиков, тогда как на дизельных моделях параметры чаще считываются с других элементов системы – например, датчика температуры выхлопных газов или дифференциального давления на сажевом фильтре.

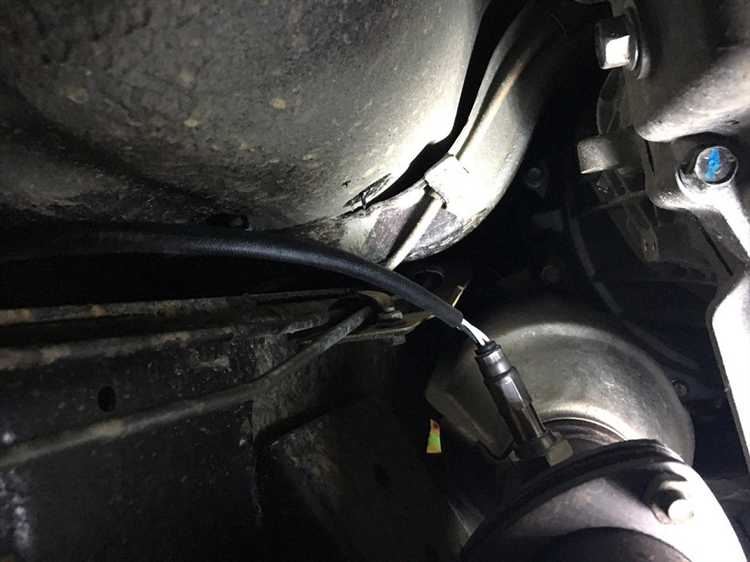

Сложности при снятии датчиков кислорода в разных комплектациях
УАЗ Патриот в различных комплектациях может отличаться не только типом двигателя, но и конструкцией выпускной системы, что напрямую влияет на доступ к кислородным датчикам и сложность их демонтажа.
На бензиновых версиях с системой Евро-4 чаще всего используется два датчика – перед и после катализатора. В комплектациях с «мозгами» Bosch ME17.9.71 или Январь 7.2, передний датчик расположен в коллекторе, который частично перекрыт тепловым экраном. Для его снятия потребуется длинный ключ на 22 с вырезом под провод, а также доступ снизу автомобиля, так как сверху мешает корпус воздушного фильтра.
В версиях Евро-5 с системой Bosch M86 второй датчик может быть установлен после второго катализатора, ближе к кардану. Особенность этой конфигурации – необходимость вывешивания автомобиля, так как рабочее пространство ограничено рамой и траверсой. Без подъемника открутить датчик почти невозможно.
Дизельные версии (двигатель ZMZ-51432) оснащаются только одним кислородным датчиком, который расположен после турбины. Основная сложность – высокая температура в зоне установки. Резьба часто прикипает, особенно на автомобилях с пробегом свыше 100 тыс. км. Перед демонтажем рекомендуется обработать соединение проникающей смазкой и дать двигателю остыть минимум 40 минут.
На некоторых комплектациях с нестандартным дооснащением (установка ГБО, переделки выпускной системы) доступ к датчику может быть частично или полностью закрыт. В таких случаях демонтаж возможен только после частичного снятия гофры или выхлопной трубы.
Рекомендуется заранее подобрать не только подходящий ключ, но и подготовить удлинители, карданчики и термостойкую смазку. Без этих инструментов снятие датчиков в ряде комплектаций затруднено или невозможно без демонтажа узлов.
Как визуально определить исправность датчика по его состоянию
Для определения исправности датчика кислорода на УАЗ Патриот важно обратить внимание на его внешний вид и состояние. Вот несколько ключевых признаков, которые могут помочь в этом процессе:
- Наличие нагара и загрязнений: Если на датчике присутствует толстый слой грязи, сажи или масла, это может указывать на неправильную работу системы или на утечку выхлопных газов.
- Коррозия: Следы коррозии на проводах или корпусе датчика свидетельствуют о возможных проблемах с электрическими соединениями или о воздействии высоких температур.
- Цвет датчика: Если датчик имеет потемневший цвет, это может быть признаком перегрева или его долговременной эксплуатации. В идеале датчик должен быть чистым и без следов износа.
- Физические повреждения: Трещины, сколы или другие механические повреждения корпуса датчика могут свидетельствовать о его неисправности. Такой датчик нужно немедленно заменить.
- Изменение формы: Деформация датчика или его креплений может указывать на перегрев или неравномерное распределение тепла.
Обратите внимание, что визуальные признаки могут быть не всегда достаточными для точной диагностики, поэтому рекомендуется проводить дополнительные проверки с помощью диагностического оборудования.
Вопрос-ответ:
Где находится первый датчик кислорода на УАЗ Патриот?
Первый датчик кислорода на УАЗ Патриот размещается перед катализатором, в выхлопной системе. Он расположен как можно ближе к выпускному коллектору, чтобы точно измерять содержание кислорода в выхлопных газах, поступающих из двигателя.
Какие сложности могут возникнуть при замене датчика кислорода на УАЗ Патриот?
Одной из главных сложностей является доступ к датчику, так как он установлен в труднодоступных местах. Иногда приходится снимать защитные кожухи или другие элементы для облегчения работы. Также может возникнуть проблема с откручиванием старого датчика, так как из-за высоких температур он часто закисает и требует применения специальных средств для его снятия.
Как визуально определить, что датчик кислорода на УАЗ Патриот неисправен?
Если датчик кислорода поврежден, на его корпусе могут быть видны следы коррозии, трещины или перегрев. Также стоит обратить внимание на состояние проводки, которая может быть изношена или повреждена. Внешние повреждения или излишнее загрязнение датчика также могут свидетельствовать о его неисправности.
Есть ли разница в расположении датчиков кислорода на бензиновых и дизельных версиях УАЗ Патриот?
Да, различия есть. На бензиновых версиях первый датчик кислорода устанавливается перед катализатором, а второй — после. На дизельных версиях датчики могут быть расположены немного иначе в зависимости от системы управления выбросами, но обычно первый датчик также находится перед катализатором.
Как получить доступ к датчику кислорода на УАЗ Патриот без демонтажа дополнительных узлов?
Для доступа к датчику кислорода можно использовать специальное оборудование и инструменты, которые позволяют работать в ограниченном пространстве. Важно аккуратно открутить защитные элементы и при необходимости использовать удлиненные головки для удобства доступа к датчику. Иногда достаточно снять часть элементов выхлопной системы, не удаляя полностью другие узлы, что значительно упрощает процесс.
Где расположены датчики кислорода на УАЗ Патриот?
На УАЗ Патриот датчики кислорода расположены в двух местах: первый — до катализатора, а второй — после него. Первый датчик контролирует состав смеси до сгорания, а второй — анализирует остатки продуктов сгорания после прохождения через катализатор. Такое расположение помогает точно измерять уровень кислорода в выхлопных газах, что способствует более точному управлению топливной системой автомобиля.
Как можно проверить работоспособность датчиков кислорода на УАЗ Патриот?
Для проверки работоспособности датчиков кислорода на УАЗ Патриот можно использовать диагностический сканер, который считывает ошибки с блока управления двигателем. Если датчик не работает должным образом, на приборной панели может загореться лампочка Check Engine. Визуально можно осмотреть сам датчик на предмет загрязнений, повреждений или коррозии. Также стоит обратить внимание на его провода и разъемы, которые могут подвергаться износу. В случае серьезных проблем с датчиком необходимо его заменить, так как неисправный датчик может привести к повышенному расходу топлива и увеличению выбросов вредных веществ.
