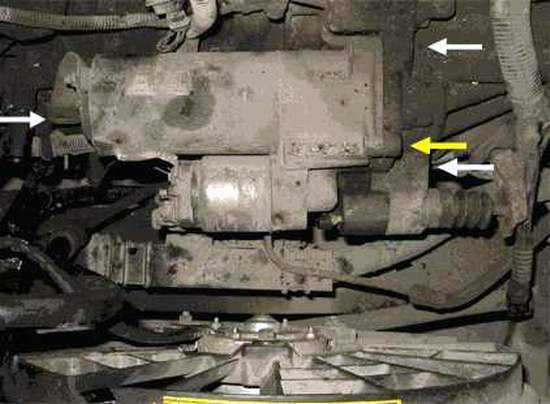

Стартер на Hyundai Getz установлен на стыке двигателя и коробки передач со стороны моторного отсека, ближе к задней части силового агрегата. Его основная задача – запуск двигателя путём проворачивания коленчатого вала. В большинстве случаев стартер расположен под впускным коллектором, что ограничивает прямой доступ к нему без демонтажа ряда компонентов.
На моделях с двигателями 1.3 и 1.4 литра стартер находится ближе к перегородке моторного отсека, под воздухозаборной системой и частично перекрыт элементами впуска. Чтобы получить к нему доступ, часто требуется снять аккумулятор, корпус воздушного фильтра и патрубки. У версии с двигателем 1.6 литра компоновка аналогична, однако доступ несколько проще из-за другого расположения дроссельного узла.
Перед началом работ важно отключить минусовую клемму аккумулятора, чтобы избежать короткого замыкания при демонтаже проводов стартера. Также рекомендуется подготовить длинные торцевые ключи и удлинитель, так как болты крепления находятся в труднодоступных местах.
Понимание точного расположения стартера и его элементов крепления поможет сократить время ремонта и избежать ошибок при демонтаже. Важно работать в перчатках и использовать инструмент с изоляцией, особенно при отсоединении питающего кабеля стартера.
Где находится стартер на двигателе G4EA (1.3)
Стартер на двигателе G4EA объёмом 1.3 литра, устанавливаемом на Hyundai Getz, расположен с задней стороны двигателя, ближе к моторному щиту. Он крепится к корпусу коробки передач в нижней части, со стороны водителя.
Для доступа к стартеру потребуется снять аккумуляторную клемму, воздушный фильтр и патрубки впуска. После этого можно увидеть стартер между мотором и КПП. Его корпус частично закрыт жгутами проводки и элементами впускной системы, но при правильной последовательности демонтажа доступ к креплениям не вызывает затруднений.
Стартер удерживается двумя болтами, которые проходят сквозь корпус КПП. Электропитание подаётся через толстый провод с кольцевым наконечником и сигнальный провод на втягивающее реле. При снятии важно не повредить разъёмы и учитывать возможное наличие фиксаторов на жгутах.
Работы лучше проводить снизу автомобиля, установив его на подъёмник или надёжные опоры. Снизу доступ к нижнему болту крепления удобнее, чем сверху. При обратной установке следует затягивать болты с одинаковым усилием и проверить надёжность всех контактов.
Расположение стартера на моторе G4HD (1.1)
На двигателе G4HD (1.1 л), установленном в Hyundai Getz, стартер находится в задней части силового агрегата, со стороны стыковки с коробкой передач. Его корпус частично скрыт за впускным коллектором и крепится к картеру сцепления с помощью двух болтов.
Доступ к стартеру возможен как сверху, так и снизу. При работе сверху потребуется снять воздушный фильтр и частично отвести в сторону жгут проводки. Снизу доступ открывается после демонтажа защиты двигателя (если установлена). В этом случае можно быстрее отсоединить клеммы и крепления стартера, особенно если использовать удлинитель для трещотки.
Контактные элементы стартера подключаются к плюсовому проводу аккумулятора и управляющему проводу с замка зажигания. При демонтаже необходимо сначала отключить минусовую клемму АКБ, чтобы исключить короткое замыкание.
Учитывая плотную компоновку моторного отсека на 1.1-литровом двигателе, работы по замене стартера удобнее проводить при наличии ямы или подъёмника. Также рекомендуется использовать фонарь с направленным светом для точного позиционирования инструмента в зоне креплений.
Как добраться до стартера без снятия дополнительных узлов
На Hyundai Getz доступ к стартеру возможен без демонтажа крупных компонентов, если использовать правильный порядок действий. Удобнее всего работать со стороны днища автомобиля, предварительно зафиксировав его на подъёмнике или надёжных опорах.
Шаг 1. Сначала отсоедините минусовую клемму аккумулятора. Это необходимо для исключения короткого замыкания при работе с электропроводкой стартера.
Шаг 2. Снимите пластиковую защиту картера, если она установлена. Крепится она на болтах и пистонах – используйте крестовую отвёртку и торцевую головку на 10 мм.
Шаг 3. Под автомобилем найдите стартер – он расположен с задней стороны двигателя, в районе стыка с коробкой передач. Наиболее доступен он с правой стороны, чуть выше правого внутреннего ШРУСа.
Шаг 4. Сначала открутите гайку крепления толстого силового провода (обычно под ключ на 12 мм), затем снимите управляющий провод, который держится на фишке с защёлкой. Будьте осторожны, не повредите проводку.
Шаг 5. Для демонтажа самого стартера открутите два болта его крепления к картеру сцепления. Используется головка на 14 мм с удлинителем. Откручивайте снизу, пространство позволяет работать трещоткой с карданом без демонтажа других узлов.
Важно: если болты прикипели, не применяйте чрезмерную силу – используйте проникающую смазку и дайте ей время подействовать.
Таким образом, доступ к стартеру возможен без снятия впускного коллектора, вентилятора, радиатора и других крупных деталей. Главное – обеспечить хороший доступ снизу и использовать подходящий инструмент.
С какой стороны удобнее подлезть к стартеру – сверху или снизу
Сверху подобраться к стартеру можно только частично – для отсоединения клемм или визуального осмотра. Однако полноценный демонтаж без снятия дополнительных узлов сверху затруднён. Под капотом слишком мало свободного пространства, особенно на версиях с кондиционером или гидроусилителем руля.
При работе снизу, особенно при наличии ямы или подъёмника, открывается прямой доступ к крепёжным болтам и корпусу стартера. Снизу удобнее отсоединить питание, выкрутить крепления и безопасно извлечь узел. Также в этом положении проще контролировать усилие и избежать повреждения окружающих деталей.
Для работы снизу потребуется снять защиту картера (если установлена) и частично отвести выпускной коллектор или приемную трубу, если они мешают. Это несложная операция по сравнению с демонтажем элементов сверху.
Итог: наиболее рациональный доступ к стартеру – снизу, при этом обеспечивается лучшее поле зрения, удобство инструментов и минимальное вмешательство в смежные системы.
Видимые признаки стартера в моторном отсеке
Стартер на Hyundai Getz расположен в районе стыка двигателя и коробки передач. Визуально он отличается по форме и креплению от других узлов. Найти его можно по следующим характерным признакам:
- Корпус цилиндрической формы, обычно металлический, с небольшим электромотором и выступающим редуктором.
- Расположен ближе к задней части двигателя, возле маховика, чаще всего с нижней стороны блока или чуть сбоку.
- На корпусе присутствуют два силовых провода: один толще (питающий от аккумулятора), второй – управляющий от замка зажигания.
- Место крепления – на 2 или 3 болтах, которые входят в корпус сцепления или картера КПП.
- Иногда можно увидеть маркировку производителя или обозначение типа стартера, выбитое или нанесённое на корпус.
Для лучшей видимости можно использовать фонарик и осмотреть область между мотором и аккумуляторной полкой. На моторах G4EA и G4ED часть стартера просматривается сверху, но полный доступ возможен только снизу. Визуальная идентификация помогает избежать ошибок при диагностике и ускоряет демонтаж.

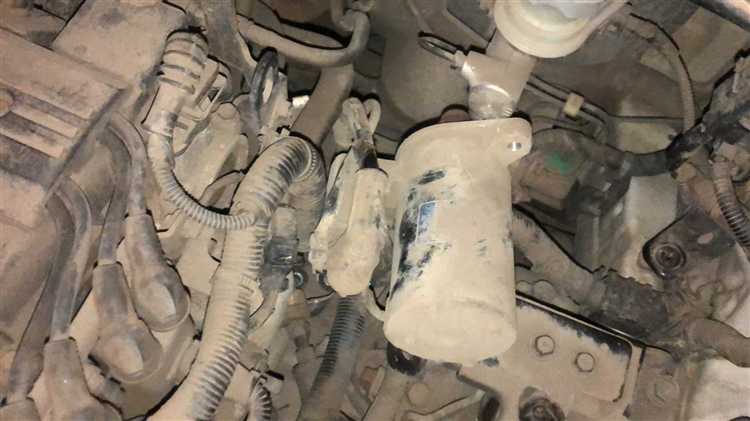

На что ориентироваться при поиске стартера по проводке
Основной ориентир при поиске стартера – толстый силовой кабель, идущий от аккумулятора к стартеру. Обычно он имеет большой сечение и крепится к клемме на корпусе стартера.
- Отрицательная клемма аккумулятора закреплена на кузове или двигателе, а положительная клемма – через толстый красный провод идет непосредственно к стартеру.
- Поиск толстого провода часто проще в моторном отсеке слева или снизу от двигателя, рядом с коробкой передач.
- В месте крепления провода на стартере обычно видна клемма с гайкой, к которой подсоединяется силовой кабель.
Кроме силового провода, есть тонкий управляющий провод (обычно красного или красно-чёрного цвета), который подает сигнал с замка зажигания на втягивающее реле стартера.
- Этот провод обычно подключается к отдельной клемме на корпусе стартера или втягивающем реле.
- Его можно проследить от разъема под капотом, где соединяется с основной жгутовой проводкой.
Обратите внимание на места соединений и крепления проводов. Часто рядом с ними находятся защитные резиновые чехлы или пластиковые зажимы, предотвращающие повреждения.
В Hyundai Getz стартер расположен рядом с коробкой передач, поэтому проводка обычно направлена к нижней части двигателя с левой стороны (если смотреть с водительского места).
Для удобства поиска можно снять защиту картера или пластиковый подкрылок снизу – это откроет доступ к проводке стартера.
Отличия расположения стартера на моделях с МКПП и АКПП
На Hyundai Getz стартер крепится к моторному блоку вблизи сцепления на моделях с механической коробкой передач (МКПП) и около гидротрансформатора на автомобилях с автоматической коробкой передач (АКПП).
На версиях с МКПП стартер установлен с правой стороны двигателя (если смотреть со стороны салона), чаще всего ближе к переднему краю двигателя. Это связано с конструктивным расположением маховика и сцепления, к которым он непосредственно подсоединён.
В автомобилях с АКПП стартер располагается немного ниже и ближе к центру моторного отсека. Его посадочное место смещено, чтобы обеспечить надёжное взаимодействие с гидротрансформатором, который заменяет маховик и сцепление.
Из-за различий в креплениях и положении коробок передач подход к стартеру при ремонте тоже отличается: на МКПП удобнее подлезать снизу и справа, тогда как на АКПП доступ зачастую затруднён из-за дополнительного объёма гидротрансформатора и корпуса коробки.
Различия в расположении стартера влияют на выбор методов диагностики и снятия, а также на необходимый набор инструментов. Для АКПП иногда требуется демонтировать часть защитных кожухов или подрамник, чтобы получить доступ к стартеру.
| Характеристика | МКПП | АКПП |
|---|---|---|
| Расположение стартера | Справа по ходу автомобиля, ближе к переднему краю двигателя | Ниже и ближе к центру моторного отсека |
| Крепление | К маховику и корпусу сцепления | К корпусу гидротрансформатора |
| Доступ для ремонта | Доступен снизу и справа без демонтажа крупных деталей | Часто требует снятия защитных элементов или подрамника |
| Особенности обслуживания | Проще снять и заменить без частичного разборки | Сложнее из-за ограниченного пространства и конструкции АКПП |
Вопрос-ответ:
Где находится стартер на Hyundai Getz с механической коробкой передач?
На Hyundai Getz с МКПП стартер обычно размещён с правой стороны двигателя, ближе к месту крепления коробки передач. Он расположен низко и слегка смещён к задней части моторного отсека, что иногда затрудняет доступ при ремонте.
Чем отличается расположение стартера на автомобилях с АКПП по сравнению с МКПП?
В моделях Hyundai Getz с автоматической коробкой стартёр чаще устанавливается немного выше и ближе к центру двигателя. Это связано с конструктивными особенностями АКПП, которая требует иного крепления. Из-за этого доступ к стартеру с некоторых сторон может быть проще или сложнее, чем у версии с механикой.
Как определить местоположение стартера по электропроводке в моторном отсеке?
Для поиска стартера по проводке стоит ориентироваться на толстый силовой провод, идущий от аккумулятора к стартеру, а также на разъём управляющего провода от замка зажигания. Обычно эти провода ведут к корпусу стартера, который можно найти на блоке двигателя, недалеко от места соединения с коробкой передач.
Можно ли добраться до стартера Hyundai Getz без снятия коробки передач?
В большинстве случаев доступ к стартеру возможен без демонтажа коробки передач, особенно если работать снизу автомобиля. Однако на некоторых модификациях или при определённых размерах двигателя придётся снимать защиту картера и использовать удлинённые инструменты для откручивания крепёжных болтов.
Какие признаки подскажут, что проблемы с запуском связаны именно со стартером на Hyundai Getz?
Если при повороте ключа слышен щёлкающий звук, но двигатель не крутится, либо наблюдается полный отказ запуска, это может указывать на неисправность стартера. Также стоит обратить внимание на запах гари или следы перегрева возле стартера, что говорит о возможной проблеме с его обмотками или контактом.
