Самостоятельная переделка автомобиля ВАЗ в электромобиль требует точного расчёта, доступа к инструментам и понимания основных принципов электротехники. Классические модели Жигулей, такие как ВАЗ-2101, 2105 и 2107, подходят для переоборудования благодаря простой конструкции, заднему приводу и большому моторному отсеку. Это позволяет разместить электродвигатель, контроллер и батареи без серьёзной доработки кузова.
Основой переделки служит выбор подходящего электродвигателя. На практике чаще всего применяются асинхронные двигатели мощностью 15–30 кВт или коллекторные моторы постоянного тока с напряжением 72–144 В. Их устанавливают вместо бензинового ДВС через адаптер к штатной КПП или напрямую к карданному валу. Контроллер должен соответствовать характеристикам мотора и поддерживать регулировку мощности.
Для питания тягового двигателя потребуется аккумуляторная сборка из литий-железо-фосфатных (LiFePO₄) или литий-ионных (Li-Ion) ячеек. Наиболее практичным вариантом считается комплект из 24–30 LiFePO₄-элементов ёмкостью 100–160 А·ч, обеспечивающий пробег до 100 км. Аккумуляторы монтируются в багажнике, под капотом или вместо топливного бака с обязательной балансировкой и системой BMS.
Перед началом работ необходимо рассчитать суммарную массу новой силовой установки, чтобы не перегрузить подвеску. Электроусилитель руля, электрический вакуумный насос для тормозной системы и инвертор для бортовой сети 12 В устанавливаются отдельно. Для регистрации переоборудования потребуется пройти техэкспертизу и внести изменения в ПТС.
Выбор модели Жигулей для переоборудования и её состояние
Для переоборудования подойдёт практически любая модель ВАЗ с классической заднеприводной компоновкой. Наиболее часто используют ВАЗ-2101, 2104 и 2107. Эти модели просты в конструкции, имеют рамно-лонжеронную основу, что облегчает монтаж батарей и электродвигателя.
ВАЗ-2101 популярен благодаря минимальному весу – около 955 кг в заводской комплектации. Меньшая масса кузова снижает требования к мощности электродвигателя и ёмкости аккумуляторов. ВАЗ-2104 подходит тем, кому важно пространство для размещения батарей: объём багажника и задней части кузова позволяет установить до 10–12 кВт⋅ч без существенных переделок. ВАЗ-2107 чаще выбирают из-за усиленной конструкции и чуть лучшей аэродинамики среди «классики».
Перед покупкой автомобиля для переоборудования следует проверить его состояние. Особое внимание уделяется:
- отсутствию коррозии на днище, порогах, в районе креплений подвески;
- состоянию переднего и заднего подрамника – именно к этим зонам часто крепят опоры батарейных блоков;
- целостности рулевого управления и тормозной системы – их сохраняют или дорабатывают, но не заменяют полностью;
- наличию документации – техпаспорт, VIN-номер, регистрация, чтобы исключить сложности при последующем оформлении переоборудованного авто.
Не рекомендуется использовать сильно изношенные экземпляры, требующие замены кузовных элементов или восстановления геометрии. Это увеличит трудоёмкость и бюджет проекта, а также создаст риски для надёжности конструкции после электрификации.
Оптимально – найти машину в технически удовлетворительном состоянии, с сохранённой механикой и целым кузовом. Такой базовый донор позволит сосредоточиться на самой переделке, а не на восстановлении авто.
Демонтаж бензинового двигателя и связанных систем
Перед началом работ необходимо полностью отключить аккумулятор, чтобы избежать коротких замыканий. Затем сливаются все жидкости: моторное масло, охлаждающая жидкость, топливо из бака и магистралей. Бензин можно удалить через сливное отверстие бака или отсосать насосом через заливную горловину.
Двигатель снимается вместе с коробкой передач, если в проекте предусмотрена их замена. Для этого откручиваются крепления подушек двигателя, кронштейны, приводные валы, выхлопная система и соединения с радиатором. Обязательно маркируются все провода и шланги, чтобы впоследствии не перепутать оставшиеся цепи, если они будут использоваться.
Удаляются системы, не нужные в электрической конфигурации: топливный бак, бензонасос, топливопроводы, воздушный фильтр, глушитель и катализатор. Радиатор охлаждения можно оставить, если он будет использоваться для охлаждения контроллера или электродвигателя. В противном случае он тоже демонтируется.
При демонтаже важно учитывать вес двигателя – понадобится таль или лебёдка, желательно с расчётной нагрузкой не менее 300 кг. Работу лучше выполнять вдвоём. После извлечения силового агрегата освобождённое моторное пространство тщательно очищается от масла, грязи и ржавчины, особенно в местах будущего крепления электродвигателя и батарей.
Подбор электродвигателя с учетом массы и назначения автомобиля
Масса базового автомобиля ВАЗ 2101 без бензинового двигателя и топливной системы составляет около 750–800 кг. После установки аккумуляторов общая масса может достигать 1000–1100 кг. Это ключевой параметр при выборе электродвигателя, так как от него зависит требуемый крутящий момент и мощность.
Для передвижения в городском цикле достаточно электродвигателя с номинальной мощностью 15–25 кВт. При этом кратковременная пиковая мощность должна быть не менее 35–40 кВт для уверенного разгона. Если предполагается загородная эксплуатация или движение по трассе со скоростью свыше 90 км/ч, мощность должна быть выше – от 30 кВт в номинале и до 60 кВт в пике.
Асинхронные двигатели переменного тока с частотным преобразователем подходят для тех, кто готов дорабатывать систему управления. Они дешевле, но требуют настройки инвертора. Щеточные постоянного тока (например, серии ДПТ) проще в установке, но менее долговечны и менее энергоэффективны. Безщеточные двигатели постоянного тока (BLDC) с контроллером оптимальны по ресурсу и КПД, но стоят дороже.
Учитывая массу автомобиля и планируемый режим эксплуатации, для Жигулей наиболее практичным вариантом является двигатель BLDC мощностью 25–30 кВт с пиковыми характеристиками до 50 кВт. Такой мотор обеспечит динамику, сопоставимую с бензиновым двигателем, и достаточный запас по мощности для различных условий движения.
Важно учитывать совместимость двигателя с редуктором или трансмиссией. При использовании штатной КПП желательно выбирать мотор с рабочим диапазоном оборотов 3000–5000 об/мин. При установке редуктора можно использовать моторы с более высокими оборотами, до 6000–8000 об/мин.
Выбор двигателя должен опираться не только на мощность, но и на характеристики контроллера, напряжение батареи и возможность охлаждения. При использовании систем с напряжением 96–120 В можно снизить ток и тепловые нагрузки, что увеличивает ресурс оборудования и упрощает компоновку.

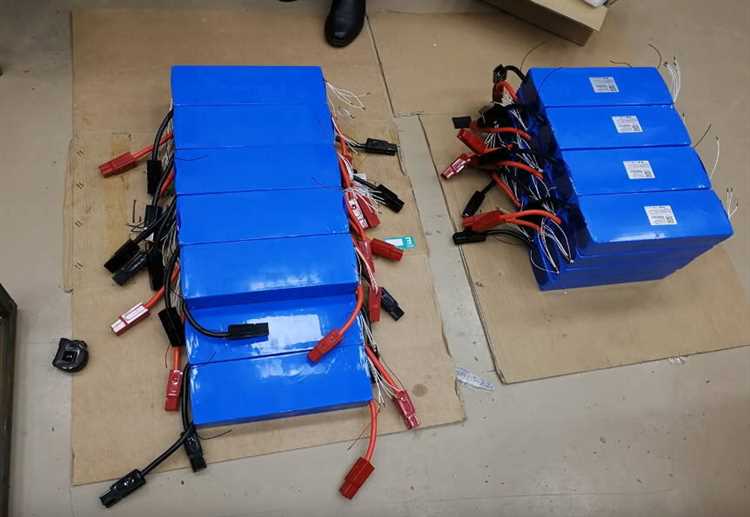

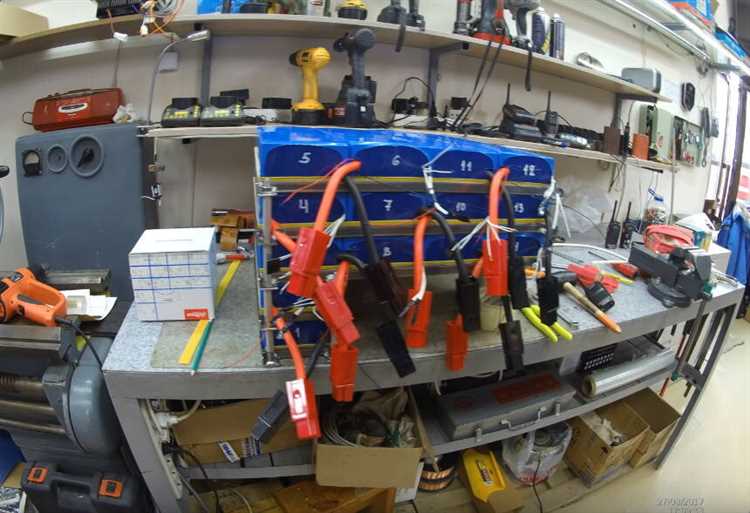

Выбор и размещение аккумуляторных батарей в кузове
Основные параметры при выборе аккумуляторов – напряжение, емкость и допустимый ток разряда. Для легкового автомобиля типа Жигули оптимальным считается напряжение системы 96–144 В. При использовании литий-железо-фосфатных (LiFePO₄) элементов общей емкостью 100–150 А·ч можно достичь запас хода до 100 км при средней нагрузке. Стоит учитывать вес одного модуля – он колеблется от 10 до 20 кг при емкости 3–5 кВт·ч.
Передняя часть автомобиля (в месте бывшего бензобака или моторного отсека) подходит для размещения части аккумуляторов при условии перераспределения массы и усиления передней балки. Здесь допустимо установить до 6–8 кВт·ч без нарушения баланса подвески.
Багажное отделение – основной отсек для батарей, но при этом его необходимо герметизировать и обеспечить вентиляцию. При установке батарей в ящик из алюминия или нержавейки можно разместить до 12–15 кВт·ч. Следует предусмотреть фиксирующие элементы, исключающие смещение при резком торможении.
Подкапотное пространство можно использовать для вспомогательных батарей или распределения веса, если основной электродвигатель установлен в задней части. Однако не стоит перегружать переднюю ось: избыточная масса ухудшает управляемость и износ подвески.
Категорически не рекомендуется размещать аккумуляторы в салоне без изоляции: даже современные литиевые батареи требуют защиты от механических повреждений, короткого замыкания и термического перегрева. Все соединения – на болтах или сварке, с обязательным применением предохранителей.
Для равномерного распределения массы целесообразно размещать модули в разных частях кузова с учетом центра тяжести. На практике хорошим вариантом оказывается комбинация: 60% емкости в багажнике, 30% – под капотом, 10% – в нишах под днищем. Это снижает нагрузку на каждую ось и сохраняет управляемость автомобиля.

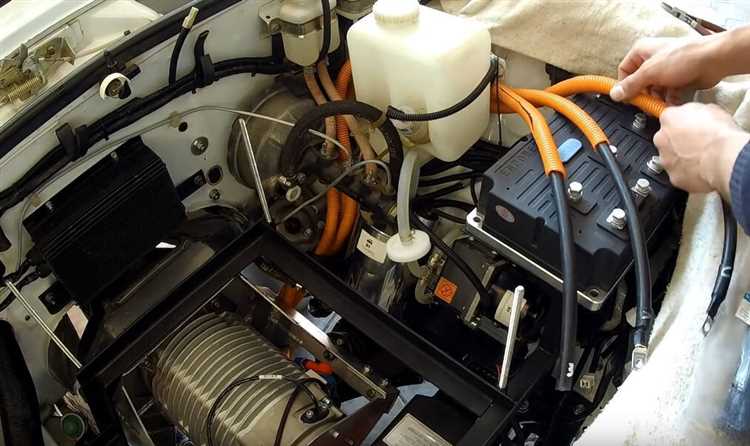

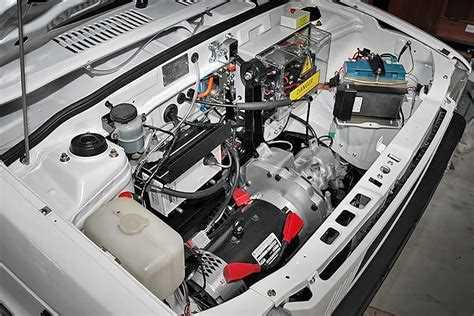

Установка контроллера и настройка системы управления тягой
Перед установкой необходимо определить:
- максимальное рабочее напряжение системы (должно соответствовать номиналу контроллера);
- пиковый ток, который способен выдержать двигатель и контроллер;
- тип сигнала управления (аналоговый, цифровой, CAN-шина и т.д.).
Монтаж контроллера выполняется на металлическое основание с хорошим теплоотводом. Чаще всего его размещают в подкапотном пространстве или в багажнике, если позволяет длина кабелей и условия охлаждения.
- Установить контроллер на виброизолирующие крепления, исключающие контакт с кузовом.
- Подключить силовые кабели от аккумуляторного блока к входу контроллера с учётом полярности.
- Вывести кабели от контроллера к электродвигателю, минимизируя их длину и обеспечив хорошую изоляцию.
- Подключить управляющие сигналы: педаль газа, реверс, торможение рекуперацией (если поддерживается).
- Подключить систему охлаждения (вентиляторы или жидкостный контур), если предусмотрена конструкцией контроллера.
После физической установки необходимо выполнить настройку параметров контроллера через ПО производителя:
- установить максимальный и минимальный уровень тока и напряжения;
- настроить кривую отклика на педаль газа;
- задать ограничение тока для защиты аккумуляторов и двигателя;
- включить режим рекуперации (при наличии) и настроить его интенсивность;
- запрограммировать защиту от перегрева и короткого замыкания.
После настройки рекомендуется выполнить пробный запуск на подставке без нагрузки, затем – медленную поездку с постепенным увеличением мощности. Все параметры следует записать и сохранить резервную конфигурацию для восстановления в случае сбоя.
Переделка системы охлаждения, отопления и электрооборудования
После замены бензинового двигателя на электродвигатель стандартная система охлаждения становится излишней или требует серьезной адаптации. В электромобиле тепловыделение ниже, но контроллер и аккумуляторы нуждаются в поддержании оптимальной температуры. Рекомендуется полностью демонтировать радиатор и насос охлаждения двигателя, заменив их на систему охлаждения с малым объемом жидкости или вовсе на воздушное охлаждение, если электродвигатель допускает такую схему.
Для аккумуляторного блока целесообразно установить отдельный контур жидкостного охлаждения с небольшим радиатором и электровентилятором. Температурные датчики, подключённые к контроллеру, обеспечат автоматическое управление системой охлаждения, что повысит ресурс батарей и снизит риск перегрева.
Система отопления требует полной переделки. Традиционный нагрев от двигателя и его системы охлаждения не работает. Используйте электрические нагреватели с питанием от основной батареи через отдельный реле и предохранитель. Для распределения тепла достаточно штатного вентилятора печки Жигулей, подключённого к новому источнику питания. Важно учитывать нагрузку на батареи: обогреватель мощностью около 1–2 кВт обеспечивает комфортную температуру при движении.
Электрооборудование автомобиля нуждается в переработке под 12 В или 24 В от DC-DC преобразователя, подключенного к тяговой батарее. Это позволит сохранить работу всех потребителей – освещения, приборной панели, сигнализации и др. Для надежности следует использовать предохранители и реле с соответствующими номиналами, а также установить изолирующие компоненты для защиты от перегрузок и коротких замыканий.
Переключатели и кнопки сохраняются стандартные, но часть их цепей перепаивается под новую разводку. Для электропривода стеклоподъемников и других устройств можно использовать реле с низким потреблением, а для контроля состояния – отдельный блок мониторинга напряжения и тока.
Особенности подключения зарядного устройства и выбор розетки
Для эффективного и безопасного зарядного процесса электромобиля на базе Жигулей необходимо правильно выбрать зарядное устройство и розетку. Мощность зарядного устройства обычно варьируется от 3,3 кВт до 7,4 кВт при напряжении 220 В и силе тока до 32 А. Оптимальный выбор – зарядное устройство с защитой от перегрузок и короткого замыкания, а также с функцией автоматического отключения по окончании заряда.
Розетка должна соответствовать номинальному току зарядного устройства. Рекомендуется использовать промышленный разъём типа «СЕЕ» с классом защиты не ниже IP44 для защиты от влаги и пыли, либо специально выделенную силовую розетку с заземлением. Стандартные бытовые розетки часто не рассчитаны на длительные нагрузки свыше 16 А, что приводит к перегреву и возможному выходу из строя.
Для подключения зарядного устройства лучше проложить отдельный кабель с сечением жил не менее 4 мм² при токе 25 А и длине до 20 м. Кабель должен быть защищён автоматическим выключателем с характеристикой C или D для предотвращения ложных срабатываний и обеспечивать селективность с остальной электропроводкой дома.
Важен правильный монтаж розетки с обязательным заземлением и использованием УЗО (устройство защитного отключения) с током утечки 30 мА для защиты пользователя от поражения электрическим током. Все соединения следует тщательно проверять на плотность и качество контактов во избежание искрения и потерь энергии.
При выборе зарядного устройства можно рассмотреть вариант с возможностью регулировки силы тока, что позволит адаптировать процесс зарядки под конкретные условия электросети и сохранить аккумуляторы.
Регистрация переоборудованного автомобиля и получение разрешений
Переоборудование Жигулей в электромобиль требует обязательной регистрации изменений в ГИБДД. Для этого необходимо пройти технический осмотр на специализированном пункте и получить заключение о соответствии автомобиля новым техническим характеристикам.
Первым шагом является оформление технического заключения о переоборудовании, которое выдают аккредитованные организации. В документе должны быть указаны данные о новом силовом агрегате, аккумуляторной батарее, системах безопасности и изменения в конструкции кузова.
Для постановки на учёт в ГИБДД потребуется следующий пакет документов:
- Паспорт транспортного средства (ПТС) с отметкой о переоборудовании;
- Техническое заключение о переоборудовании;
- Заявление установленного образца;
- Документ, удостоверяющий личность владельца;
- Сертификаты или паспорта на установленные комплектующие (например, электродвигатель, аккумуляторы).
Важно: в ПТС вносятся изменения, отражающие тип двигателя – электродвигатель, а также изменение массы автомобиля из-за новых аккумуляторов. Максимальная масса после переоборудования не должна превышать предельно допустимые значения, указанные в технических регламентах.
Техосмотр проводится с проверкой электробезопасности, устойчивости электрооборудования к вибрациям и надежности крепления батарей. Без положительного заключения регистрация невозможна.
После получения всех документов и положительного результата технического осмотра подаётся заявление в отделение ГИБДД для внесения изменений в регистрационные данные. Срок рассмотрения обычно составляет до 10 рабочих дней.
Дополнительно рекомендуется проконсультироваться с местными органами надзора, поскольку в разных регионах требования могут иметь особенности, особенно по поводу зарядных устройств и наличия аварийных отключателей.
Вопрос-ответ:
Какие основные этапы включает переоборудование Жигулей в электромобиль?
Переоборудование Жигулей начинается с демонтажа бензинового двигателя, топливной системы и выхлопной трубы. Затем устанавливается электродвигатель, который подбирается с учетом массы автомобиля и планируемой мощности. После этого монтируются аккумуляторные батареи, контроллер управления тягой и система охлаждения. Важно адаптировать электрооборудование, включая приборную панель и систему отопления, к новому источнику питания. Финальный этап — настройка программного обеспечения и проверка работы всех систем.
Какие аккумуляторы лучше использовать для Жигулей, переоборудованных в электромобиль?
Для переоборудования обычно выбирают литий-ионные или литий-фосфатные батареи, так как они обладают высокой энергетической плотностью и длительным сроком службы. Литий-ионные батареи легче, но требуют более аккуратного обращения и правильной системы управления зарядом. Литий-фосфатные чуть тяжелее, зато устойчивее к перегреву и более безопасны. При выборе аккумуляторов учитывают также размер и вес, чтобы разместить их в кузове без нарушения баланса автомобиля.
Какие сложности могут возникнуть при регистрации переоборудованного Жигуля как электромобиля?
Регистрация такого автомобиля требует прохождения технической экспертизы, чтобы подтвердить безопасность и соответствие требованиям. Нужно оформить документы на переоборудование, включая изменения в конструкции. Часто необходима помощь специалистов, которые подготавливают техническую документацию и проводят испытания. При этом могут возникнуть вопросы по системе электробезопасности, эффективности тормозов и исправности электрооборудования. Без полного пакета документов и одобрения автомобиля регистрация невозможна.
Как правильно выбрать и подключить зарядное устройство для электромобиля на базе Жигулей?
Зарядное устройство должно соответствовать напряжению и емкости аккумуляторов. Обычно выбирают зарядные станции с контролем тока и автоматическим отключением после полной зарядки. Для подключения важно использовать розетку с подходящими характеристиками — стабильным напряжением и защитой от перегрузок. Также нужно предусмотреть безопасное размещение зарядного кабеля и защиту от влаги. Установка должна соответствовать электробезопасным нормам, чтобы избежать коротких замыканий и других неисправностей.
