Реле бензонасоса отвечает за подачу напряжения на топливный насос, обеспечивая его работу только при включённом зажигании. Прямое замыкание реле позволяет обойти штатную цепь управления и проверить работу насоса без участия электронного блока или при неисправности реле.
Перед выполнением процедуры важно отключить аккумулятор, чтобы избежать короткого замыкания и повреждения электрооборудования. Для замыкания потребуется определить контакты реле: обычно это клеммы с маркировками 30 (питание), 85 и 86 (катушка), 87 (выход на насос). Прямое соединение клемм 30 и 87 даст питание насосу без включения реле.
Процедура не рекомендуется для длительного использования, так как исключает защиту цепи и может привести к быстрому износу топливного оборудования. Использовать замыкание стоит только для диагностики или экстренных случаев, соблюдая меры безопасности и контролируя время подачи напряжения.
Определение расположения реле бензонасоса в автомобиле

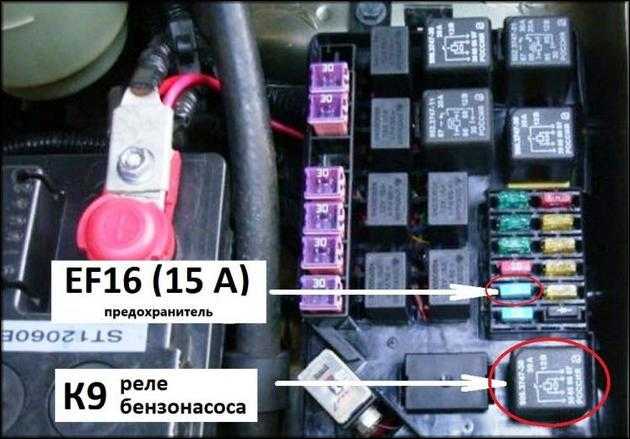

Реле бензонасоса отвечает за подачу питания к топливному насосу и обычно находится в электрическом блоке предохранителей и реле. Место его расположения зависит от марки и модели автомобиля.
Основные варианты размещения реле бензонасоса:
- Под капотом, в моторном отсеке, в блоке реле и предохранителей. Обычно этот блок крепится к корпусу или рядом с аккумулятором.
- В салоне, чаще под приборной панелью или под рулевой колонкой, рядом с блоком управления электрооборудованием.
- В некоторых моделях – в багажном отделении, рядом с топливным баком или под задним сиденьем.
Для точного определения положения реле используйте:
- Сервисную документацию автомобиля с электрическими схемами.
- Нанесённые на крышке блока предохранителей и реле обозначения и схемы.
- Маркировку самого реле – обычно на корпусе указано его назначение.
Если реле не подписано или схемы нет, выявить его можно с помощью мультиметра или тестера реле, проверяя цепи питания бензонасоса при включении зажигания.
Необходимые инструменты и материалы для замыкания реле
Для прямого замыкания реле бензонасоса потребуется набор инструментов и материалов, обеспечивающих надежный и безопасный контакт. В первую очередь нужен набор тестовых проводов с зажимами типа «крокодил» или щупами для удобства работы с электрическими цепями автомобиля.
Понадобится мультиметр для проверки наличия напряжения и исправности реле, а также для подтверждения правильности подключения проводов. Рекомендуется использовать провода с сечением не менее 0,75 мм², чтобы избежать перегрева и падения напряжения.
Для непосредственного замыкания подойдет изолента или термоусадочные трубки для изоляции открытых контактов и предотвращения короткого замыкания. Также полезен будет набор отверток и плоскогубцев для доступа к клеммам реле и надежного закрепления проводов.
Дополнительно пригодится схема электропроводки автомобиля или руководство по ремонту конкретной модели для точного определения расположения контактов реле бензонасоса.
Наличие защитных перчаток и средств индивидуальной защиты позволит избежать случайных поражений электрическим током при работе с системой питания.
Правила безопасности при работе с электрической системой автомобиля
Перед началом работы обязательно отключите минусовую клемму аккумулятора, чтобы предотвратить короткое замыкание и случайное срабатывание реле.
Используйте инструменты с изолированными ручками, чтобы исключить риск поражения электрическим током.
Работу выполняйте в хорошо проветриваемом помещении с достаточным освещением, избегайте попадания влаги на контакты и соединения.
Проверяйте исправность и целостность проводов, изоляция не должна иметь трещин, порезов или оголённых участков.
Для замыкания реле используйте провода с подходящим сечением, чтобы избежать перегрева и возможного возгорания.
Не допускайте короткого замыкания между контактами реле и массой автомобиля, это может привести к повреждению электрической цепи.
После выполнения работ убедитесь, что все соединения надёжно зафиксированы и не имеют люфтов.
При работе с реле бензонасоса избегайте искрения вблизи топливных систем и горючих материалов.
Не включайте зажигание или аккумулятор до проверки правильности подключения всех элементов, чтобы предотвратить повреждения электрооборудования.
В случае возникновения запаха гари или перегрева немедленно прекратите работу и осмотрите цепь на наличие неисправностей.
Последовательность проверки реле перед замыканием
Определите тип реле бензонасоса по маркировке на корпусе или в руководстве автомобиля. Убедитесь, что реле снято с разъёма и питание на него отключено.
Для проверки включения подайте на обмотку реле 12 В с соблюдением полярности. Услышите характерное щелчковое срабатывание, что говорит о работоспособности механизма.
Если мультиметр отсутствует, можно проверить реле с помощью тестовой лампы и батареи 12 В, подключая лампу последовательно к контактам питания и обмотки, контролируя срабатывание.
При выявлении обрывов, залипания контактов или отсутствия щелчка реле следует заменить, так как замыкание неисправного реле напрямую может привести к повреждению электрооборудования.
Проверьте исправность разъёма и проводки на предмет повреждений и окисления, так как они могут вызывать неправильную работу реле даже при его внешней целостности.
Методы прямого замыкания реле бензонасоса
Для непосредственного замыкания реле бензонасоса применяют несколько способов, обеспечивающих подачу питания на насос минуя штатное управление. Основные методы связаны с замыканием управляющих контактов реле или обходом самого реле в цепи.

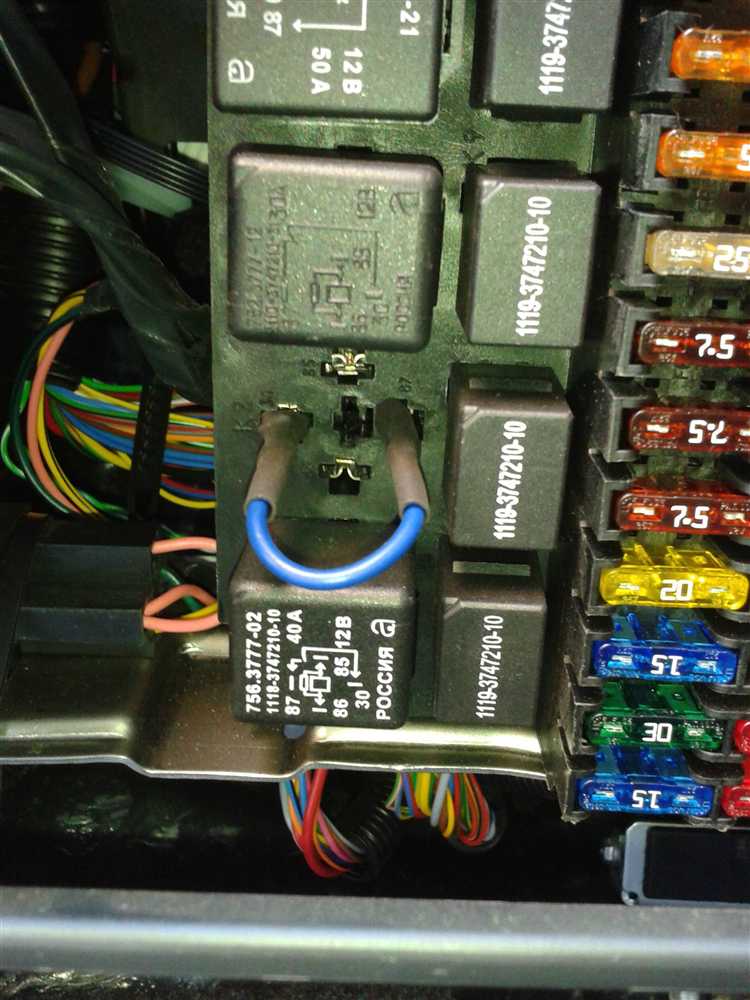

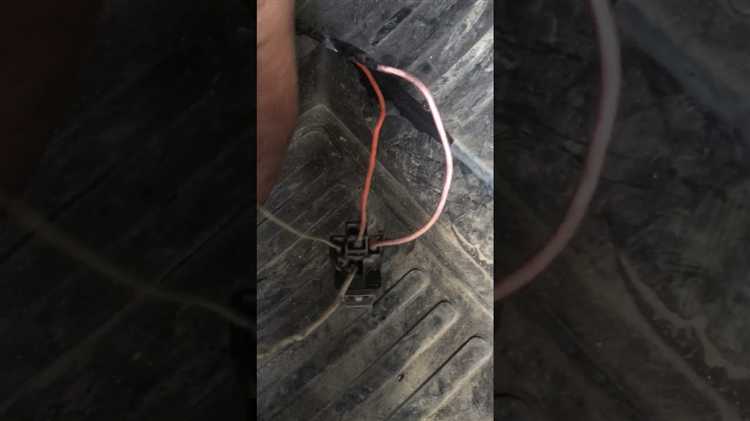

Первый метод – использование перемычки между контактами, отвечающими за подачу напряжения на насос. Обычно это контакты 30 и 87 на стандартном 4-контактном реле. Перемычка соединяет эти контакты напрямую, замыкая цепь питания насоса.
Второй способ – подача постоянного питания на контакт 85 или 86 реле, который управляет электромагнитом, одновременно обеспечивая массу на противоположный контакт. Это заставляет якорь реле замкнуть цепь питания насоса. Такой способ требует аккуратного подключения и проверки полярности.
Третий вариант – обход реле с помощью прямого подключения провода от источника питания к бензонасосу через предохранитель на соответствующий номинал тока (обычно 10–15 А). Это гарантирует защиту цепи от перегрузки при прямом замыкании.
Четвертый метод – применение внешнего переключателя или кнопки для замыкания цепи питания насоса напрямую, минуя реле. Этот способ удобен для тестирования или аварийного запуска.
| Метод | Описание | Требования |
|---|---|---|
| Перемычка между контактами 30 и 87 | Замыкание силовой цепи реле напрямую | Изоляция и надежное крепление перемычки |
| Подача питания на управляющий контакт | Включение реле подачей напряжения на обмотку | Правильная полярность и отсутствие повреждений реле |
| Прямое питание насоса через предохранитель | Обход реле с защитой цепи | Подбор предохранителя по току насоса |
| Внешний переключатель | Ручное управление подачей питания насоса | Установка переключателя с защитой от короткого замыкания |
Каждый из перечисленных методов требует аккуратности и проверки состояния проводки и соединений перед замыканием. Несоблюдение правил может привести к короткому замыканию и повреждению электрооборудования.
Проверка работы бензонасоса после замыкания реле
После прямого замыкания реле бензонасоса необходимо убедиться в его корректной работе. Для этого сначала включите зажигание, не заводя двигатель. Если насос исправен, будет слышен отчетливый звук его работы в течение нескольких секунд, свидетельствующий о подаче топлива.
Далее проверьте давление топлива в системе. Используйте манометр, подключенный к топливной рампе или соответствующему штуцеру. Давление должно соответствовать техническим характеристикам автомобиля, обычно в пределах 2,5–4,0 бар для легковых моделей. Отсутствие давления или его низкий уровень указывает на проблемы с насосом или топливной магистралью.
Также рекомендуется осмотреть топливные шланги на предмет протечек, поскольку прямое замыкание реле исключает автоматическое управление насосом и может привести к длительной работе под давлением.

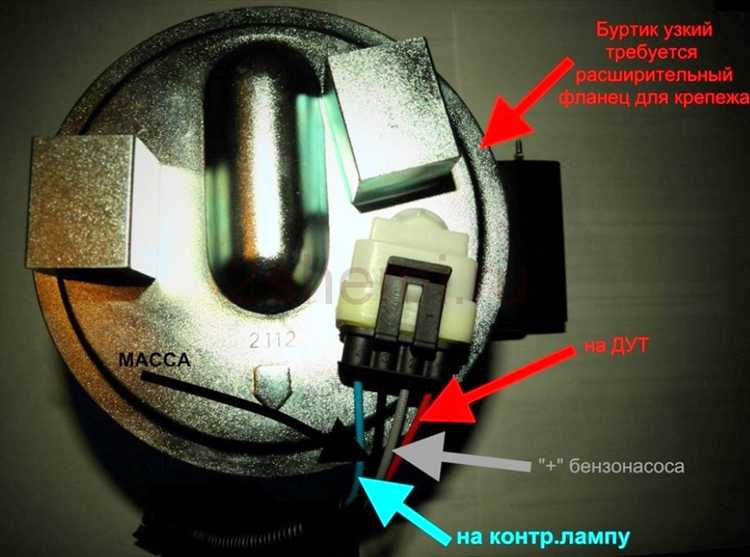

Если звук насоса отсутствует, проверьте наличие питания на контактах самого бензонасоса с помощью тестера или мультиметра. При наличии напряжения и отсутствии работы насоса следует заменить сам насос.
После проверки отключите прямое замыкание реле, чтобы вернуть штатное управление системой. Не забывайте, что длительная работа насоса без контроля может вызвать перегрев и повреждение оборудования.
Возможные риски и признаки неисправностей после замыкания
Прямое замыкание реле бензонасоса может привести к перегрузке электросети автомобиля. Отсутствие защиты реле вызывает постоянное поступление питания к насосу, что повышает риск выхода из строя самого бензонасоса и предохранителей. В результате может наблюдаться перегрев двигателя насоса и его ускоренный износ.
После замыкания реле бензонасоса возможно появление характерных признаков: двигатель не запускается из-за неправильного давления топлива, слышен постоянный гул или прерывистый шум от бензонасоса, срабатывание предохранителей или частое их перегорание. Также возможны перебои в подаче топлива, выражающиеся в рывках или затрудненном разгоне.
В случае замыкания без учета правильной последовательности подключения часто возникает перегрев проводки, что сопровождается запахом горелой изоляции или даже плавлением разъемов. Следует тщательно проверять состояние контактов и использовать проводники с достаточным сечением для нагрузки бензонасоса.
Нельзя игнорировать риски повреждения электронного блока управления (ЭБУ). Прямое питание насоса через замыкание реле способно вызвать скачки напряжения, что приводит к сбоям в работе ЭБУ или его выходу из строя. Рекомендуется после проведения замыкания проверить диагностикой состояние электронных систем автомобиля.
При обнаружении нестабильной работы двигателя после замыкания реле необходимо сразу прекратить использование такого способа и провести полную проверку топливной системы, электрической цепи и защитных элементов. Продолжительная эксплуатация с замкнутым реле без должного контроля увеличивает вероятность серьезных повреждений и затрат на ремонт.
Как вернуть систему в исходное состояние после теста
После проведения теста с прямым замыканием реле бензонасоса необходимо строго выполнить последовательность действий для безопасного восстановления штатной работы системы.
- Отключите питание от цепи замыкания реле, убедитесь, что питание бензонасоса прекратилось.
- Верните реле бензонасоса на место, проверив надежность его посадки в разъем.
- Осмотрите клеммы реле и контакты разъема на отсутствие загрязнений, коррозии и повреждений. При необходимости очистите контакты с помощью спиртового раствора или специализированного очистителя для электроники.
- Подключите аккумулятор, если он был отключен перед тестом.
- Включите зажигание без запуска двигателя, чтобы проверить подачу питания на бензонасос через штатное реле.
- Прослушайте работу бензонасоса, убедитесь, что он запускается и отключается корректно при включении и выключении зажигания.
- Запустите двигатель и проверьте отсутствие посторонних звуков и сбоев в работе системы подачи топлива.
- Проверьте предохранители, связанные с бензонасосом, чтобы исключить их повреждение во время теста.
- Если в ходе теста использовались временные перемычки или провода, снимите их и убедитесь, что они не оставили следов или повреждений на клеммах.
- При наличии диагностического оборудования проведите проверку ошибок системы управления двигателем и устраните выявленные неисправности.
Восстановление системы требует аккуратности, чтобы исключить риски коротких замыканий и повреждения элементов электрической цепи.
Вопрос-ответ:
Как определить контакты реле бензонасоса для прямого замыкания?
Чтобы найти нужные контакты реле бензонасоса, сначала нужно изучить схему электропроводки автомобиля или руководство по ремонту. Обычно на корпусе реле есть маркировка с номерами контактов. Для замыкания потребуется соединить контакт, подающий питание на бензонасос, с массой или с плюсовым выводом аккумулятора, в зависимости от схемы. Проверку можно сделать мультиметром, определив, какие контакты отвечают за включение насоса.
Какие опасности могут возникнуть при прямом замыкании реле бензонасоса?
Прямое замыкание реле бензонасоса может привести к короткому замыканию или перегреву проводки, если не соблюдать аккуратность. Возможны повреждения реле или самого насоса, если питание подается слишком долго или при неправильном подключении. Есть риск возгорания из-за искрения на контактах. Поэтому важно следить за временем работы и отключать питание сразу после проверки.
Можно ли использовать прямое замыкание реле бензонасоса для диагностики неисправностей?
Да, такое замыкание применяется для проверки работоспособности бензонасоса без участия штатной системы управления. Это помогает исключить проблемы с реле, проводкой или блоком управления. Если насос не запускается при прямом питании, вероятно, он неисправен. Однако этот метод подходит только для коротких проверок и не заменяет полноценную диагностику.
Какие инструменты нужны для безопасного замыкания реле бензонасоса?
Для выполнения замыкания понадобятся: мультиметр для проверки контактов, изолированные провода с зажимами «крокодил», пассатижи и, возможно, отвертка для доступа к реле. Также стоит иметь защитные перчатки и соблюдать осторожность, чтобы избежать поражения электрическим током. Все работы лучше выполнять при отключенном зажигании, чтобы исключить непредвиденные включения.
