Емкость кабеля – это параметр, определяющий его способность накапливать электрический заряд между жилами или между жилой и экраном. Он напрямую влияет на частотные характеристики и импеданс линии, особенно в высокочастотных и чувствительных сигнальных цепях. Например, в коаксиальных кабелях типичное значение емкости составляет около 50–100 пФ/м, а в витой паре – от 40 до 60 пФ/м в зависимости от конструкции и материалов изоляции.
Измерить емкость можно с помощью мультиметра, если он поддерживает функцию измерения емкости (обозначается как “CAP” или значком конденсатора). Прибор позволяет определить суммарную емкость всего кабеля, что особенно полезно при проверке длинных трасс на соответствие нормам или выявлении скрытых повреждений изоляции, вызывающих паразитные наводки.
Перед началом измерения необходимо отключить кабель от всех источников сигнала и нагрузки, а также полностью разрядить его. В противном случае остаточные заряды могут исказить показания прибора или даже повредить его. Измерения следует проводить между центральной жилой и экраном (в коаксиальных кабелях) или между парами жил (в многожильных кабелях), в зависимости от типа конструкции.
Полученные данные можно сравнить с паспортными характеристиками кабеля, если они доступны. Существенные отклонения могут указывать на старение изоляции, проникновение влаги или механические повреждения. При повторяющихся измерениях важно сохранять стабильные условия – особенно длину и тип подключаемых концов – чтобы исключить влияние внешних факторов на результат.

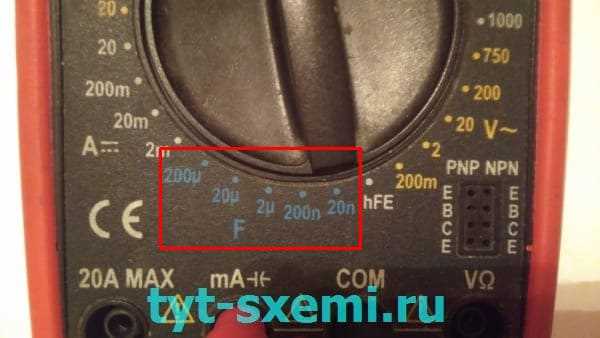

Как определить, поддерживает ли ваш мультиметр измерение емкости
Если символ есть, переключите прибор в режим измерения емкости и посмотрите на дисплей. При активации режима должна отображаться единица измерения: пФ, нФ, мкФ или μF. Это подтверждает наличие нужной функции.
Убедитесь, что у мультиметра есть гнёзда для измерения емкости, отличные от стандартных COM и VΩmA. Некоторые модели используют отдельные разъёмы, обозначенные как Cx, или требуют подключения щупов в определённые входы. Проверьте схему подключения, нанесённую на корпус.
Откройте инструкцию к устройству. В разделе технических характеристик должна быть указана возможность измерения ёмкости с диапазонами (например, от 1 нФ до 1000 мкФ). Если в документации таких данных нет, функция не поддерживается.
Если под рукой нет руководства, найдите модель мультиметра на официальном сайте производителя или в авторитетных источниках. Убедитесь, что информация относится точно к вашей модели – схожие обозначения на разных устройствах не гарантируют одинаковый функционал.
Подготовка кабеля к измерению: очистка, разъединение и изоляция
Перед измерением емкости кабеля необходимо обеспечить доступ к его проводникам без паразитных наводок и утечек. Начать следует с удаления внешней оболочки. При помощи ножа или стриппера аккуратно срежьте изоляцию на длине не менее 5–7 см, чтобы получить открытый доступ к жилам, не повреждая их поверхность.
После снятия изоляции обязательно очистите жилы от возможных загрязнений – пыли, окислов и остатков монтажных материалов. Для этого используйте безворсовую ткань, смоченную в изопропиловом спирте. Металлические части не должны иметь следов коррозии – это может повлиять на точность измерений. При наличии окислов зачистите жилы мелкозернистой наждачной бумагой (P800–P1000), избегая чрезмерного съема металла.
Разъедините жилы кабеля, чтобы исключить паразитную емкость между ними. Каждая жила должна быть изолирована от других, а также от экранирующей оплетки, если она имеется. При необходимости обмотайте оголенные части изолентой или наденьте термоусадочные трубки. Оставьте открытым только тот участок, который будет подключен к мультиметру.
Если кабель многожильный, измерения проводятся по одной жиле относительно экрана или второй жилы. Остальные проводники в этот момент необходимо либо заизолировать, либо подключить к «земле», чтобы они не создавали наводок. Перед подключением прибора проверьте отсутствие остатков влаги и убедитесь, что жилы надежно разнесены друг от друга на расстояние не менее 1 см.
Правильное подключение щупов мультиметра к концам кабеля
Для точного измерения емкости кабеля требуется обеспечить минимальное влияние посторонних факторов на цепь. Щупы мультиметра должны подключаться напрямую к очищенным и разъединённым жилам кабеля. Недопустимо наличие подключённых нагрузок или параллельных соединений – они искажают показания прибора.
Черный щуп мультиметра (общий) подключается к одному из концов жилы, красный – ко второму концу той же самой жилы. При этом оплётку, экран или другие проводники кабеля следует отключить, чтобы исключить паразитную емкость. Если кабель состоит из нескольких жил, измерение производится для каждой пары отдельно, при этом остальные жилы должны быть изолированы и не соединены между собой.
Для кабелей длиной свыше 10 метров рекомендуется использовать зажимы типа «крокодил» для фиксации щупов – это снижает сопротивление контакта и устраняет дрожание сигнала. Перед подключением необходимо убедиться, что металл контактных площадок полностью очищен от окислов и не покрыт лаком или изоляцией.
Контакт должен быть стабильным и плотным: даже кратковременное колебание сопротивления на месте подключения приводит к скачкам показаний. Нельзя допускать прикосновения пальцев к открытым участкам жил во время измерения, так как емкость тела человека вносит ощутимую погрешность.
После подключения щупов и перед началом измерения необходимо дождаться стабилизации показаний на дисплее. Если показания плавают, проверьте фиксацию щупов и целостность жил кабеля. Измерение следует проводить в условиях минимального электромагнитного шума – вдали от включённых трансформаторов, инверторов и силовых кабелей.

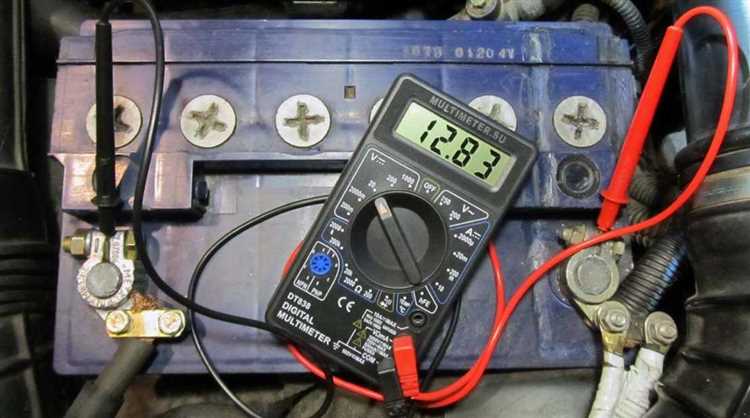

Выбор диапазона измерений на мультиметре для точного результата
При измерении емкости кабеля важно установить правильный диапазон измерений на мультиметре. Большинство цифровых моделей предоставляет несколько градаций: от нФ до мкФ. Выбор слишком широкого диапазона приводит к снижению точности, особенно при работе с короткими кабелями, где измеряемая емкость может составлять менее 100 пФ.
Если емкость кабеля предварительно неизвестна, начните с минимального доступного диапазона. Например, для кабелей длиной до 5 метров целесообразно использовать предел 200 пФ или 2 нФ, если такой предусмотрен. После подключения кабеля и считывания показаний можно при необходимости перейти на более высокий диапазон, если отображается перегрузка (OL или 1 в старых моделях).
Измерение в слишком высоком диапазоне снижает чувствительность мультиметра, что может привести к искажённым или нестабильным показаниям. Это особенно критично при тестировании коаксиальных и витых пар, где низкая емкость – норма.
Следует также учитывать, что в ручном режиме мультиметр не меняет пределы автоматически. Поэтому перед измерением удостоверьтесь, что установлен максимально подходящий по значению диапазон, при котором показания находятся в пределах 10–90% шкалы. Это обеспечивает наилучшее соотношение между точностью и стабильностью сигнала.
Измерения в автоматическом режиме допустимы, но на некоторых моделях это сопровождается увеличенным временем отклика и случайными скачками данных. Если мультиметр допускает ручной выбор, он предпочтителен для получения воспроизводимого результата.

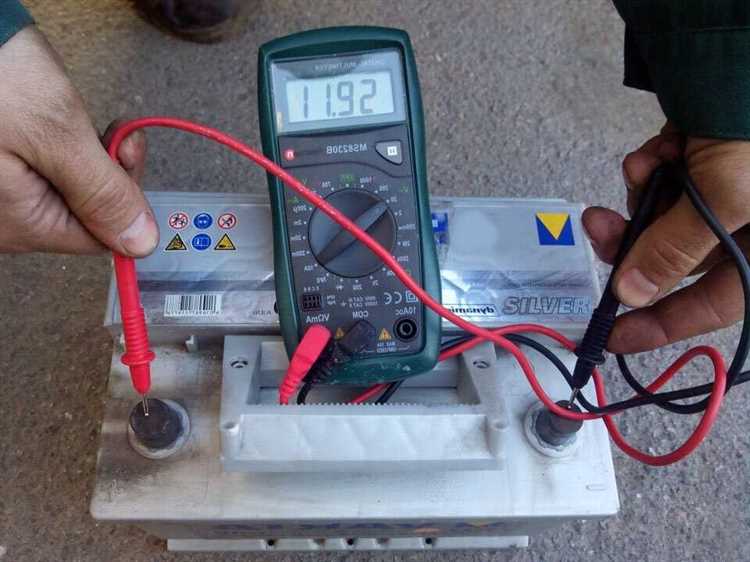

Порядок проведения измерения емкости и устранение помех
Перед началом измерения убедитесь, что кабель полностью отсоединён от оборудования и источников напряжения. Любая остаточная наводка может исказить результат или повредить мультиметр.
Соедините щупы мультиметра с концами кабеля, не прикасаясь руками к оголённым проводникам. Это предотвращает наводки от тела оператора. Используйте крокодилы или зажимы для стабильного контакта, особенно при измерении длинных линий.
Если кабель содержит несколько жил, измеряйте ёмкость между каждой парой поочерёдно, избегая параллельного подключения. При наличии экранов – подключайте их к общему потенциалу или заземлению, если это предусмотрено конструкцией.
До начала измерения обнулите показания мультиметра в режиме измерения ёмкости: замкните щупы между собой и активируйте функцию компенсации нуля, если она предусмотрена. Это устранит влияние ёмкости проводов щупов.
Проводите измерения вдали от электроприборов, трансформаторов и радиочастотных источников. Электромагнитные помехи могут значительно исказить результат. Если помехи неизбежны, оберните кабель в экранирующую фольгу, соединённую с землёй, или используйте ферритовые кольца.
Во время измерения избегайте движения кабеля и щупов. Изменение их положения может привести к колебаниям ёмкости из-за паразитных эффектов. При необходимости, закрепите кабель на диэлектрической поверхности.
После получения показаний сравните их с расчётным значением ёмкости кабеля, основанным на длине и типе изоляции. Существенные отклонения могут указывать на повреждение или загрязнение изоляции.
Типичные значения емкости для разных типов кабелей
Емкость кабеля зависит от его конструкции, изоляции и материала проводников. Каждому типу кабеля присущи свои особенности, которые влияют на его электрические характеристики, в том числе на емкость.
Для большинства кабелей емкость измеряется в пикофарадах (пФ) на метр длины. Ниже приведены ориентировочные значения емкости для разных типов кабелей.
- Медные многожильные кабели – от 40 до 60 пФ/м. Это один из наиболее распространённых типов, используемых в бытовых и промышленных электрических системах.
- Экранированные кабели – от 50 до 90 пФ/м. В экранированных кабелях проводники изолированы экраном, что увеличивает емкость из-за близости проводников к экрану.
- Коаксиальные кабели – от 60 до 90 пФ/м. Коаксиальные кабели обладают высокой емкостью благодаря изолятору, который разделяет центральный проводник и внешний экран.
- Витая пара – от 40 до 55 пФ/м. Кабели витой пары часто используются в системах передачи данных и имеют сравнительно низкую емкость.
- Пластиковые изолированные кабели – от 30 до 50 пФ/м. Кабели с пластиковой изоляцией имеют меньшую емкость по сравнению с другими типами благодаря низкому диэлектрическому коэффициенту материала.
При измерении емкости важно учитывать, что реальные значения могут варьироваться в зависимости от конструкции и применения кабеля. Для точных измерений следует использовать мультиметр с соответствующими диапазонами измерения емкости.
В случае использования длинных кабелей или при работе с высокочастотными сигналами, дополнительные эффекты, такие как индуктивность и сопротивление, могут значительно повлиять на общую емкость кабеля.
Анализ полученных данных и возможные причины отклонений
При измерении емкости кабеля с помощью мультиметра важно правильно интерпретировать полученные данные. Обычно, значения емкости для кабелей определяются в пикофарадах (пФ) или нанофарадах (нФ), и могут варьироваться в зависимости от типа кабеля, его длины и характеристик изоляции.
Если измеренная емкость значительно отклоняется от ожидаемой, возможны следующие причины:
1. Низкое качество контакта – при плохом контакте щупов мультиметра с концами кабеля измерение может быть неточным. Особенно это актуально при измерении на старых или поврежденных кабелях. Для минимизации ошибок важно тщательно проверять состояние контактов и кабеля.
2. Индуктивные и емкостные помехи – измерения могут быть искажены из-за наличия электрических помех в окружающей среде. В таком случае рекомендуется использовать мультиметр в условиях минимального электромагнитного воздействия или использовать экранированные щупы.
3. Неисправность мультиметра – иногда мультиметр может показывать отклонения из-за калибровки прибора или повреждения его внутренних компонентов. Для проверки состояния мультиметра следует выполнить калибровку на известном стандартном конденсаторе.
4. Температурные колебания – температура может оказывать влияние на материалы кабеля, изменяя его электрофизические свойства. При проведении измерений важно учитывать рабочую температуру, рекомендованную производителем кабеля.
5. Длина и конструкция кабеля – кабели с различной конструкцией (например, экранированные или многожильные) могут показывать разные значения емкости из-за специфики их изоляции или плотности витков. Важно знать точные характеристики кабеля, который измеряется, для корректного сравнения с теоретическими значениями.
Если значения емкости сильно отличаются от теоретических норм, рекомендуется провести повторное измерение с учетом всех факторов или использовать другой мультиметр для проверки точности результатов.
Вопрос-ответ:
Как правильно измерить емкость кабеля с помощью мультиметра?
Для измерения емкости кабеля с помощью мультиметра необходимо выбрать мультиметр, который поддерживает измерение емкости, подключить щупы к концам кабеля и установить мультиметр в режим измерения емкости. При этом важно соблюдать правильное подключение щупов, убедившись, что они не касаются других проводников или металлических частей, чтобы не повлиять на результаты измерений.
Какие типы кабелей можно измерять мультиметром?
Мультиметр может измерять емкость различных типов кабелей, включая медные и алюминиевые провода, а также различные изоляции, такие как PVC или полиэтилен. Однако стоит учитывать, что точность измерений может зависеть от типа кабеля и его изоляции. Для правильных результатов важно учитывать спецификации мультиметра и особенности измеряемого кабеля.
Как избежать ошибок при измерении емкости кабеля с мультиметром?
Чтобы избежать ошибок при измерении, важно выполнить несколько простых шагов. Во-первых, всегда проверяйте, поддерживает ли ваш мультиметр функцию измерения емкости. Во-вторых, используйте правильный диапазон измерений, чтобы избежать перегрузки прибора. В-третьих, кабель должен быть в хорошем состоянии — без повреждений или загрязнений. Также убедитесь, что щупы мультиметра правильно подключены, и кабель не подвергается внешним электромагнитным помехам.
Как интерпретировать результаты измерений емкости кабеля?
Результаты измерений емкости кабеля будут зависеть от его конструкции и длины. Для стандартных кабелей значения могут колебаться в пределах от нескольких пикофарад до нескольких нанофарад. Если результат измерения сильно отклоняется от ожидаемого диапазона, это может свидетельствовать о проблемах с изоляцией или повреждении кабеля. Важно сравнивать результаты с типичными значениями для конкретного типа кабеля, чтобы понять, находится ли измерение в пределах нормы.
