Датчик скорости на ВАЗ 2112 с 16-клапанным двигателем установлен на коробке передач и играет ключевую роль в работе электронных систем автомобиля. Он передаёт сигнал о текущей скорости движения на блок управления двигателем (ЭБУ) и комбинацию приборов. Эти данные используются для расчёта подачи топлива, управления моментом зажигания и отображения скорости на спидометре.
Расположен датчик скорости в задней части коробки передач, рядом с фланцем привода правого переднего колеса. Для доступа к нему потребуется демонтировать воздушный фильтр и осмотреть верхнюю часть КПП со стороны пассажира. Корпус датчика закреплён одним болтом, а соединение с проводкой осуществляется через стандартный трёхконтактный разъём.
Используемый тип датчика – электронный импульсный, с пластиковым корпусом и магнитным сердечником. На ВАЗ 2112 он обычно имеет каталожный номер 2112-3843010, однако перед покупкой замены стоит проверить маркировку на самом датчике или воспользоваться VIN-кодом автомобиля для точного подбора.
Нарушения в работе датчика скорости проявляются нестабильной работой спидометра, повышенным расходом топлива и ошибками в системе ЭБУ. При подозрении на неисправность рекомендуется проверить надёжность контактов, целостность проводки и сам разъём, а при необходимости – заменить датчик на новый.

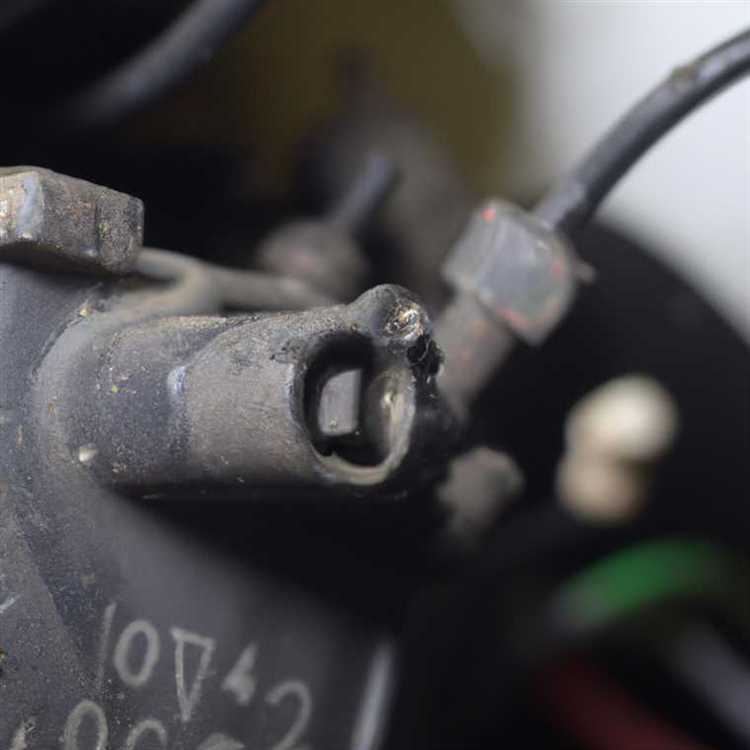

Точное расположение датчика скорости на КПП ВАЗ 2112
Датчик скорости на ВАЗ 2112 с 16-клапанным двигателем установлен на корпусе коробки передач, ближе к задней части трансмиссии. Конкретно, он находится сверху на дифференциальной части корпуса КПП, рядом с приводом спидометра, если он предусмотрен конструкцией. Доступ к нему возможен через верхнюю часть моторного отсека при снятии воздушного фильтра или иных мешающих элементов.
Элемент закреплён в резьбовом отверстии и фиксируется пластиковым фиксатором или гайкой в зависимости от года выпуска. К корпусу датчика подведён трехконтактный разъём, который передаёт импульсный сигнал на электронный блок управления двигателем (ЭБУ) и комбинацию приборов. Проводка датчика обычно проложена вдоль верхней части КПП и защищена гофрой.
При поиске датчика следует ориентироваться на цилиндрический корпус диаметром около 2 см с выходящим вверх разъёмом. Его корпус часто выполнен из чёрного пластика, а сам разъём имеет фиксатор. Для замены потребуется ключ на 22 или 24 мм, в зависимости от модификации, и аккуратное извлечение разъёма во избежание повреждения контактов.

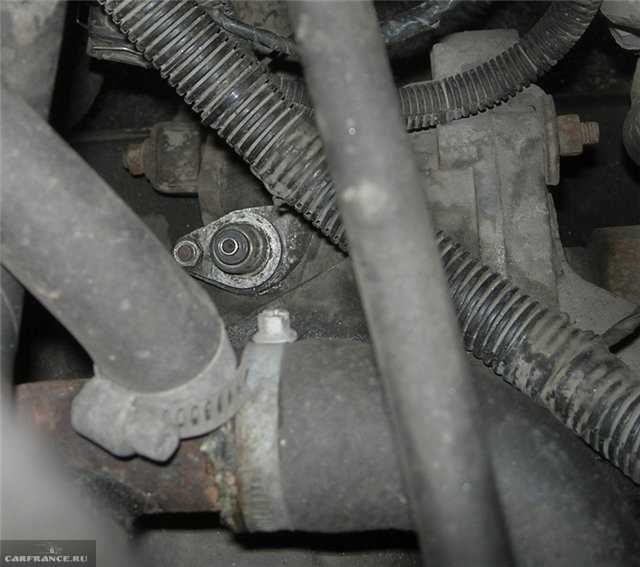

Как визуально определить датчик скорости под капотом
Чтобы точно определить датчик скорости под капотом ВАЗ 2112 с 16-клапанным двигателем, необходимо сосредоточиться на области, где крепится коробка передач к двигателю. Датчик располагается в верхней части коробки, ближе к моторному щиту.
Ищите компактный цилиндрический элемент с пластиковым корпусом и трёхконтактным разъёмом. Корпус датчика обычно чёрного или тёмно-серого цвета. К нему подходит проводка, идущая от основного жгута, закреплённого вдоль моторного отсека. Визуально он выделяется за счёт формы – с выступающей частью под фиксатор разъёма.
Точный ориентир – пространство за двигателем, между аккумулятором и воздушным фильтром. При наклоне над моторным отсеком можно заметить разъём, торчащий вертикально вверх из коробки – это и есть датчик скорости. Иногда он частично закрыт жгутами проводов или элементами впускной системы, но его форма и расположение не совпадают ни с одним другим датчиком в этой зоне.
Если возникли сомнения, стоит проследить провод от щитка приборов – он также ведёт к датчику скорости. Не путайте его с датчиком заднего хода, который установлен ниже и сбоку, имеет иной тип разъёма и форму корпуса.
Признаки неисправного датчика скорости при эксплуатации
Один из первых признаков неисправности датчика скорости на ВАЗ 2112 – нестабильная работа спидометра. Стрелка может зависать, прыгать или полностью замирать при движении. Это указывает на отсутствие корректных импульсов с датчика на комбинацию приборов.
Вторым частым симптомом становится изменение работы двигателя на холостом ходу. При остановке автомобиля обороты могут самопроизвольно повышаться или, наоборот, падать вплоть до остановки двигателя. Это связано с тем, что блок управления не получает данных о текущей скорости и неправильно регулирует подачу топлива и воздуха.
Также возможны рывки при движении, особенно при переходе с одной передачи на другую. Автомобиль может неадекватно реагировать на нажатие педали газа, особенно на низких скоростях – наблюдаются провалы или задержки в разгоне.
Еще один характерный признак – повышенный расход топлива. Поскольку ЭБУ не получает точных данных о скорости, корректная работа системы управления двигателем нарушается, и смесь переобогащается.
Дополнительно стоит обратить внимание на наличие ошибки по датчику скорости, которая может фиксироваться в памяти ЭБУ. При подключении сканера часто появляется код ошибки P0500 – «Отсутствие сигнала с датчика скорости».
Если один или несколько из перечисленных признаков наблюдаются при эксплуатации, рекомендуется первым делом проверить разъем датчика скорости на наличие окислов и повреждений, а затем заменить сам датчик, если контакты и проводка в порядке.

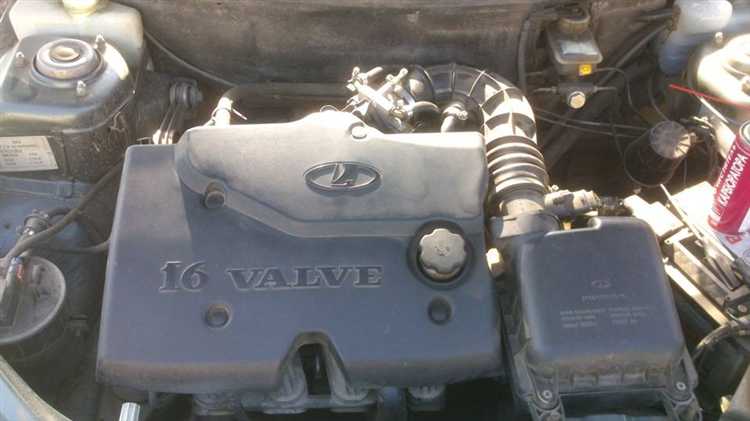

Что нужно снять для доступа к датчику скорости
Для получения доступа к датчику скорости на ВАЗ 2112 с 16-клапанным двигателем необходимо демонтировать несколько элементов в области коробки передач. Датчик установлен сверху на корпусе КПП, ближе к задней части двигателя со стороны водителя.
В первую очередь следует снять аккумуляторную батарею. Это обеспечит дополнительное пространство для работы и исключит риск короткого замыкания при демонтаже разъёма датчика.
Затем нужно отсоединить воздушный фильтр вместе с гофрой воздухозаборника. Это освободит доступ к верхней части коробки передач и обеспечит видимость точки крепления датчика скорости.
После этого потребуется аккуратно отсоединить разъём проводки от датчика скорости. Разъём может быть зафиксирован защёлкой, которую необходимо нажать, прежде чем вытянуть разъём.
При наличии защитного кожуха на коробке передач его также нужно снять. Обычно он крепится болтами или саморезами и может частично перекрывать доступ к датчику.
В некоторых случаях удобнее работать, подняв автомобиль и сняв левое переднее колесо. Это позволяет подойти к датчику снизу и ускорить демонтаж. Необходимо использовать домкрат и надёжные упоры для обеспечения безопасности.

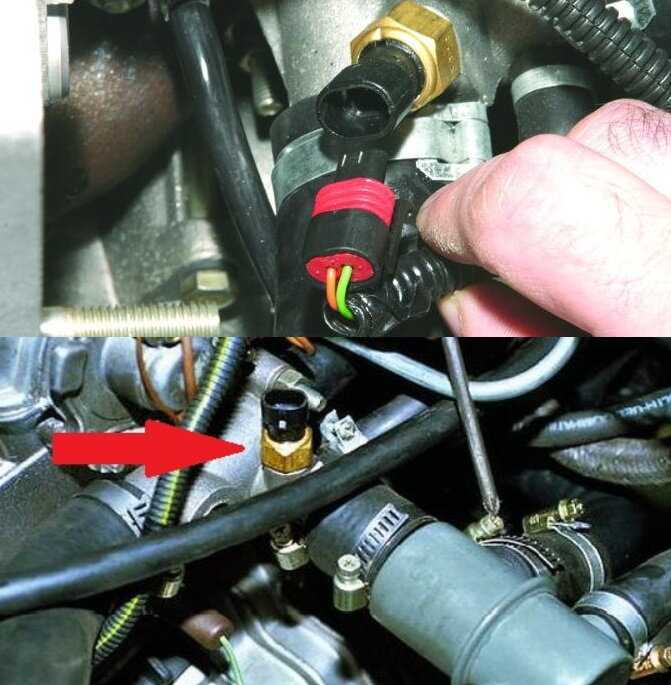

Тип крепления и способ подключения датчика скорости
На ВАЗ 2112 с 16-клапанным двигателем датчик скорости установлен в корпусе коробки передач и фиксируется при помощи резьбового соединения. Конструктивно он имеет пластиковый корпус с внешней резьбой, которая ввинчивается в соответствующее отверстие на корпусе КПП, ближе к задней части сверху. Дополнительно датчик удерживается прижимной скобой с болтом М6, предотвращающим его самоотворачивание в процессе эксплуатации.
Подключение датчика осуществляется через трёхконтактный разъём с фиксатором. Электрическая колодка содержит три провода: питание (+12 В), масса и сигнальный выход, по которому импульсы скорости передаются в ЭБУ и на панель приборов. Разъём стандартного типа, герметизированный, устанавливается с защёлкой, исключающей самопроизвольное отсоединение. Контакты необходимо регулярно проверять на наличие коррозии и надёжность соединения.
Перед снятием или заменой датчика обязательно отключается аккумулятор, чтобы исключить короткое замыкание при отсоединении разъёма. При установке нового датчика важно не перетянуть резьбу – рекомендуется использовать момент 8–10 Н·м. Уплотнительное кольцо должно быть установлено без перекоса, чтобы исключить утечку масла через посадочное отверстие.
Как не перепутать датчик скорости с другими элементами
Датчик скорости на ВАЗ 2112 16 клапанов расположен на корпусе коробки передач с правой стороны, ближе к месту крепления троса спидометра. Для его точного определения важно учитывать несколько ключевых признаков:
- Форма и размер корпуса: датчик скорости имеет компактный цилиндрический корпус с одним электрическим разъемом на верхней части.
- Разъем подключения: у датчика скорости всегда один разъем с двумя или тремя контактами, в отличие от датчиков температуры или давления, которые могут иметь другие формы и количество контактов.
- Расположение относительно КПП: датчик расположен именно на коробке передач, а не на двигателе или около него. Другие датчики, например датчик положения коленвала или датчик температуры, находятся в разных зонах подкапотного пространства.
- Наличие зубчатого вала: у датчика скорости есть приводной вал с зубьями, который вращается вместе с внутренним механизмом коробки передач. Это легко проверить визуально при снятом датчике или при осмотре места установки.
- Отсутствие шлангов и трубок: датчик скорости не имеет подключения к системам охлаждения или топливоподачи, что отличает его от датчиков температуры или давления, у которых всегда есть шланги.
Перед демонтажем датчика рекомендуется сравнить его с изображением из инструкции по ремонту ВАЗ 2112 или с образцом нового датчика, чтобы исключить ошибку. Также важно учитывать, что датчик скорости крепится через резьбовое соединение и фиксируется на корпусе КПП без дополнительных элементов.

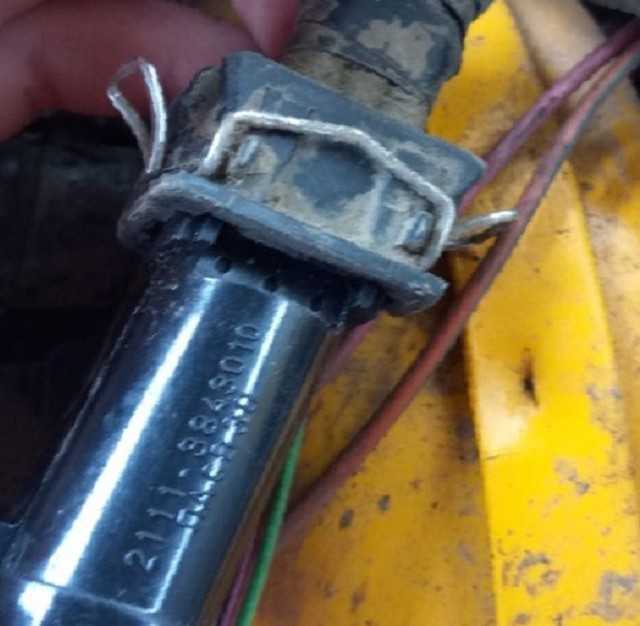

Частые ошибки при поиске и замене датчика скорости
Одна из самых распространённых ошибок – путаница датчика скорости с другими элементами коробки передач, например, с датчиком положения селектора или датчиком спидометра на тросовом приводе. На ВАЗ 2112 с 16-клапанным двигателем датчик скорости расположен на корпусе КПП, в районе выходного вала, и имеет характерную колодку с двумя контактами.
Часто при замене датчика не отключают аккумулятор, что приводит к ошибкам ЭБУ и необходимости сброса кодов неисправностей после установки нового датчика.
Ошибка в момент откручивания: многие используют чрезмерное усилие или неподходящий ключ, что приводит к повреждению резьбы на корпусе КПП. Рекомендуется использовать головку на 22 мм с трещоткой и применять проникающую смазку заранее.
Неправильное подключение колодки – частая проблема. Контакты датчика должны быть чистыми, а колодка надёжно защёлкнута. Ослабленный контакт вызывает нестабильную работу спидометра и ошибочные сигналы на ЭБУ.
Еще одна ошибка – установка датчика от другой модели автомобиля или с другим типом сигнала (например, аналоговый вместо цифрового). Это приводит к некорректной работе системы и неправильному отображению скорости.
Не стоит забывать про проверку состояния разъёма и проводки, особенно на предмет окисления или повреждений. Замена датчика без устранения проблем с проводкой может не дать результата.
При установке нового датчика следует проверить плотность прилегания уплотнительного кольца и, при необходимости, заменить его. Наличие масла или грязи на посадочном месте приводит к протечкам и преждевременному выходу из строя датчика.
Вопрос-ответ:
Где конкретно на ВАЗ 2112 16 клапанов расположен датчик скорости?
Датчик скорости установлен на корпусе коробки передач, с левой стороны, ближе к задней части КПП. Он закреплен в специальном посадочном месте и соединён с проводкой, которая передаёт сигнал на бортовой компьютер и приборную панель. Обычно найти его можно, если заглянуть под капот и осмотреть область вокруг коробки передач с водительской стороны.
Какие признаки указывают на неисправность датчика скорости на ВАЗ 2112?
Если датчик скорости выходит из строя, появляются следующие симптомы: спидометр перестаёт показывать скорость или показывает её с перебоями, срабатывание ABS может нарушиться, а компьютер двигателя фиксирует ошибку с кодом, связанным с датчиком скорости. Кроме того, возможны проблемы с переключением передач в автоматической коробке, если она установлена, и ухудшение работы некоторых систем, зависящих от информации о скорости.
Какие инструменты и подготовительные шаги нужны, чтобы добраться до датчика скорости для замены?
Для замены датчика скорости потребуется набор ключей (обычно на 17 или 19), крестовая отвёртка и, возможно, небольшой съёмник для разъёма проводки. Перед началом работы рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания. Для удобного доступа может понадобиться поднять автомобиль на подъёмнике или подставить подставки. Также стоит очистить место вокруг датчика от грязи и масла, чтобы избежать попадания мусора внутрь после снятия.
Можно ли заменить датчик скорости самостоятельно, или лучше обратиться в сервис?
Замена датчика скорости на ВАЗ 2112 — достаточно простая процедура, не требующая специальных навыков. Если есть минимальный опыт работы с автомобилем и необходимые инструменты, справиться с задачей можно самостоятельно. Главное — внимательно отсоединить разъём и аккуратно выкрутить старый датчик, не повредив резьбу и соседние элементы. В случае сомнений или отсутствия опыта лучше обратиться к специалистам, чтобы избежать дополнительных проблем и сэкономить время.
