Если необходимо понизить напряжение в цепи постоянного тока на 1 В, одним из простейших решений является использование последовательного резистора. Этот способ подходит для маломощных нагрузок с постоянным током потребления, поскольку расчёт сопротивления напрямую зависит от силы тока.
Например, если ток в цепи составляет 20 мА, требуемое сопротивление рассчитывается по закону Ома: R = U / I = 1 В / 0,02 А = 50 Ом. При этом мощность, рассеиваемая на резисторе, составит P = U × I = 1 В × 0,02 А = 0,02 Вт, что позволяет использовать резистор мощностью 0,125 Вт или выше.
Резистор не является стабилизатором напряжения, поэтому при изменении тока нагрузки уровень падения напряжения также будет меняться. Такой метод применим только там, где ток стабилен или его изменение не критично для питаемого устройства.
Для защиты резистора от перегрева важно правильно подобрать мощность с запасом не менее 100%. Например, при расчётной мощности 0,02 Вт рекомендуется использовать резистор мощностью не менее 0,05 Вт. Это увеличит надёжность работы схемы и исключит тепловую перегрузку.
Также следует учитывать номиналы, доступные в стандартной линейке E24 или E96. Если расчетное значение не совпадает с ближайшим стандартным номиналом, выбирают ближайшее большее значение для повышения надёжности схемы.

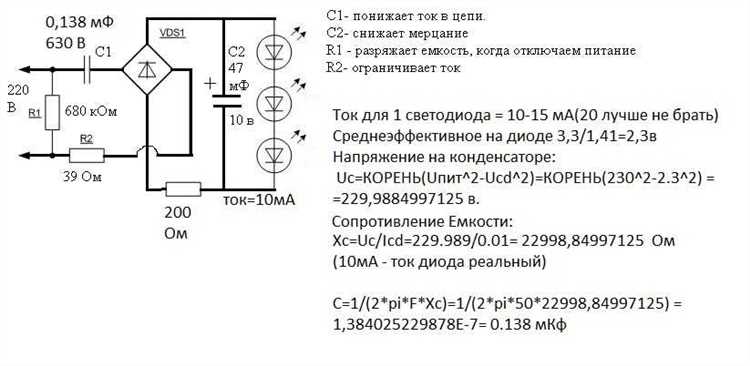

Как подобрать сопротивление для понижения напряжения на заданную величину
Для расчёта сопротивления, необходимого для понижения напряжения на 1 В, следует знать ток нагрузки. Используется закон Ома: R = U / I, где U – величина снижения напряжения (в вольтах), I – ток, проходящий через резистор (в амперах).
Например, если нужно понизить напряжение на 1 В при токе 50 мА (0,05 А), то сопротивление рассчитывается так: R = 1 В / 0,05 А = 20 Ом.
Мощность резистора также должна соответствовать расчетной нагрузке. Она определяется по формуле P = U × I. В приведённом случае: P = 1 В × 0,05 А = 0,05 Вт. Чтобы резистор не перегревался, выбирается элемент с запасом – минимум вдвое. В этом примере подойдёт резистор мощностью 0,125 Вт или выше.
Если ток неизвестен, точный подбор невозможен. В таком случае сначала измеряется или рассчитывается ток нагрузки, затем выбирается подходящее сопротивление по указанной формуле. При переменном токе или импульсной нагрузке расчёт усложняется – требуются дополнительные параметры, включая форму сигнала и частоту.
Также важно учитывать, что резистор работает корректно только при постоянной нагрузке. При изменении тока падение напряжения также изменится, так как резистор создаёт линейное сопротивление.
Рассчет мощности рассеяния резистора при снижении напряжения
При понижении напряжения на 1 В с помощью резистора важно заранее рассчитать мощность, которая будет рассеиваться на нём. Это позволяет выбрать элемент с подходящим допуском по тепловой нагрузке и избежать перегрева.
Мощность рассеяния определяется по формуле: P = U × I, где U – падение напряжения на резисторе (в данном случае 1 В), I – ток, проходящий через резистор.
Если, например, резистор установлен последовательно с нагрузкой, и через него протекает ток 100 мА, то мощность рассеяния составит: P = 1 В × 0.1 А = 0.1 Вт.
Для надёжной работы рекомендуется выбирать резистор с запасом мощности не менее 2–3 раз. В данном примере подойдёт резистор номиналом не менее 0.25 Вт, но лучше использовать элемент с номиналом 0.5 Вт или выше, особенно при длительной работе в замкнутом корпусе без активного охлаждения.
Если ток превышает 200 мА, мощность рассеяния становится выше 0.2 Вт. При таких значениях нельзя использовать малогабаритные резисторы типоразмера 1/8 Вт, так как они перегреются даже при кратковременной нагрузке.
При расчётах также следует учитывать характер тока – постоянный, пульсирующий или импульсный. Для импульсных режимов запас по мощности должен быть увеличен, поскольку даже кратковременные пики тока могут повредить резистор.
Если падение напряжения происходит на цепочке резисторов, мощность рассеяния нужно рассчитывать для каждого элемента отдельно, исходя из его доли в суммарном сопротивлении и соответствующего тока.
Примеры расчёта напряжения на нагрузке при использовании последовательного резистора
Пусть необходимо понизить напряжение питания с 12 В до 11 В для питания устройства, потребляющего постоянный ток 100 мА. Для этого в цепь последовательно включается резистор, который должен обеспечить падение напряжения на 1 В при заданной нагрузке.
Рассчитаем сопротивление:
R = ΔU / I = 1 В / 0.1 А = 10 Ом
Теперь определим, какое напряжение будет на нагрузке, если сопротивление резистора выбрано точно:
Uнагрузки = Uпитания − Uна резисторе = 12 В − 1 В = 11 В
Если же ток нагрузки отличается, например, снижается до 80 мА, напряжение на резисторе уменьшится:
Uрезистора = R × I = 10 Ом × 0.08 А = 0.8 В
Соответственно, напряжение на нагрузке станет:
Uнагрузки = 12 В − 0.8 В = 11.2 В
При увеличении тока до 120 мА:
Uрезистора = 10 Ом × 0.12 А = 1.2 В
Uнагрузки = 12 В − 1.2 В = 10.8 В
Таким образом, при использовании последовательного резистора выходное напряжение напрямую зависит от тока нагрузки. Такой способ стабилен только при постоянном и заранее известном токе. В иных случаях отклонения могут быть существенными.
Когда стоит применять делитель напряжения вместо одного резистора
Один резистор подходит для снижения напряжения только в случаях, когда нагрузка остаётся стабильной и потребляет постоянный ток. Однако при переменной нагрузке напряжение на выходе может сильно колебаться. В таких ситуациях предпочтительнее использовать делитель напряжения, состоящий из двух последовательно соединённых резисторов.
Если требуется получить фиксированное напряжение для сигнальной цепи, входа АЦП или базы транзистора, делитель напряжения обеспечивает более предсказуемый результат. Например, для понижения 5 В до 3 В можно использовать резисторы 3 кОм и 2 кОм. При этом выходное напряжение составит примерно 3 В (с учётом отсутствия нагрузки или её высокого сопротивления).
Влияние тока нагрузки на точность снижения напряжения
При использовании последовательного резистора для снижения напряжения на 1 В необходимо учитывать ток, потребляемый нагрузкой. Если ток изменяется, падение напряжения на резисторе также меняется, что снижает точность получаемого уровня напряжения.
Напряжение на нагрузке определяется по формуле: Uнагрузки = Uвход − Iнагрузки × Rрезистора. При этом даже небольшие колебания тока приводят к заметному отклонению от целевого значения в 1 В. Например, если сопротивление выбрано для падения 1 В при токе 20 мА (то есть R = 50 Ом), то при уменьшении тока до 10 мА падение напряжения составит всего 0,5 В.
Для стабильной работы схема должна использоваться только в случаях, когда ток нагрузки известен и практически не изменяется. Если ток варьируется в широких пределах, требуется либо применять стабилизатор напряжения, либо использовать делитель с буферным каскадом, чтобы изолировать нагрузку от влияния тока.
Также следует учитывать, что при увеличении тока нагрузка получает меньшее напряжение, чем планировалось, что может привести к сбоям в работе чувствительных компонентов. Поэтому важно предварительно рассчитать максимальное и минимальное значения тока и оценить, насколько они влияют на напряжение на нагрузке.
Если разброс тока превышает 10–15 % от номинального, простое сопротивление уже не обеспечивает приемлемой точности. В таких случаях допустимое отклонение напряжения нужно задать в процентах и проверить, соответствует ли этому диапазон тока при выбранном сопротивлении.
Погрешности и отклонения при использовании резисторов в цепях снижения напряжения
Основные источники отклонений при снижении напряжения с помощью резистора связаны с точностью номинала, температурным коэффициентом и влиянием нагрузки.
- Точность номинала резистора. Стандартные резисторы имеют допуск от ±1% до ±5%. При использовании резистора с допуском ±5% отклонение снижения напряжения может превышать 50 мВ при снижении на 1 В. Для точных схем рекомендуется применять резисторы с допуском ±1% и ниже.
- Температурный коэффициент сопротивления (ТКС). Значение сопротивления изменяется с температурой. Например, металлооксидные резисторы имеют ТКС около 100 ppm/°C, что при изменении температуры на 50°C приводит к изменению сопротивления примерно на 0.5%, или 5 мВ при снижении на 1 В.
- Влияние нагрузки. Резистор снижает напряжение пропорционально току нагрузки. При изменении тока напряжение на нагрузке меняется, поскольку падение напряжения на резисторе зависит от тока по закону Ома (U=IR). Это создает нестабильность выходного напряжения при колебаниях нагрузки.
- Шум и нестабильность. Высоковольтные и мощные резисторы могут генерировать шумы, что влияет на точность в чувствительных цепях. Для критичных применений лучше использовать маломощные резисторы с низким уровнем шума.
- Стабильность со временем. Резисторы со временем могут изменять сопротивление из-за старения и воздействия окружающей среды. При длительной эксплуатации стоит выбирать компоненты с гарантированной стабильностью или предусмотреть калибровку.
Рекомендации:
- Использовать резисторы с допуском не выше ±1% в цепях, где требуется стабильное снижение напряжения.
- Учесть влияние температуры, применяя резисторы с низким ТКС или обеспечивая термостабилизацию.
- Проектировать схему с учетом максимального и минимального тока нагрузки для оценки возможных изменений выходного напряжения.
- Периодически проверять параметры резисторов в ответственных схемах, особенно при эксплуатации в тяжелых условиях.
Вопрос-ответ:
Почему для снижения напряжения на 1 В используют именно резистор, а не другой компонент?
Резистор — это простой и доступный элемент, который создаёт падение напряжения за счёт ограничения тока. Его легко подобрать и интегрировать в цепь для небольшого снижения напряжения. Альтернативные компоненты, например стабилизаторы или диоды, сложнее применять при малых падениях и низкой стоимости. Однако резистор подходит только для ситуаций с постоянным током нагрузки, иначе напряжение на нём будет меняться.
Как рассчитать значение сопротивления, чтобы получить падение напряжения ровно на 1 В?
Для расчёта нужно знать ток нагрузки. По закону Ома: R = U / I, где U — напряжение, которое нужно снизить (в данном случае 1 В), а I — ток через резистор. Например, при токе 100 мА сопротивление будет 1 В / 0.1 А = 10 Ом. Если ток меняется, падение напряжения на резисторе также изменится, поэтому важно учитывать максимальный или номинальный ток.
Как влияет изменение тока нагрузки на стабильность снижения напряжения с помощью резистора?
Падение напряжения на резисторе пропорционально току, проходящему через него. Если нагрузка потребляет больше тока, напряжение снижения увеличивается; если ток снижается — напряжение падает. Это значит, что при нестабильной нагрузке применение резистора не обеспечивает постоянного снижения напряжения на 1 В. Для таких случаев используют другие методы стабилизации.
Какие ошибки чаще всего допускают при использовании резистора для понижения напряжения на 1 В?
Чаще всего неправильно рассчитывают сопротивление, не учитывают изменение тока нагрузки и мощность рассеиваемую резистором. Из-за этого резистор может перегреться или падение напряжения будет отличаться от нужного. Также иногда забывают о допусках резисторов и температурных изменениях, которые влияют на сопротивление.
Можно ли использовать несколько резисторов последовательно для точного снижения напряжения на 1 В?
Да, разделение необходимого сопротивления на несколько резисторов позволяет повысить точность и распределить тепловую нагрузку. Это удобно, когда нужно получить конкретное значение сопротивления, которого нет в стандартном ряду, или снизить тепловое напряжение на каждом элементе. Однако итоговое сопротивление и мощность рассчитываются суммарно.
Как подобрать сопротивление резистора, чтобы снизить напряжение ровно на 1 В в цепи с известным током нагрузки?
Для снижения напряжения на 1 В с помощью резистора необходимо учитывать ток нагрузки, проходящий через резистор. Закон Ома говорит, что падение напряжения на резисторе равно произведению тока на сопротивление (U = I × R). Чтобы получить нужное снижение, надо разделить напряжение (1 В) на ток нагрузки. Например, если ток составляет 0,02 А, то сопротивление резистора будет R = 1 В / 0,02 А = 50 Ом. Такой резистор обеспечит нужное падение напряжения при данном токе. Важно, чтобы ток был постоянным или не менялся сильно, иначе напряжение будет отличаться от расчетного.
