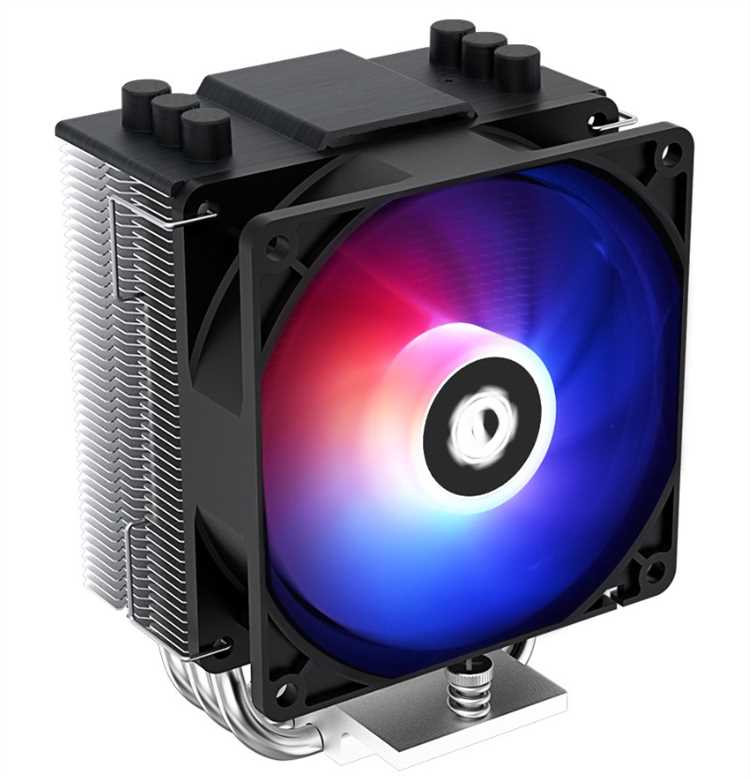

Чем запитать кулер от компьютера

Подключение компьютерного кулера к источнику питания требует точного понимания типа разъема и напряжения, необходимого для корректной работы вентилятора. Большинство стандартных кулеров питаются от 12 В постоянного тока и используют 3- или 4-контактные разъемы, которые подключаются к материнской плате или напрямую к блоку питания.

При отсутствии свободного разъема на материнской плате или необходимости питания дополнительного вентилятора применяются переходники Molex или специальные адаптеры, обеспечивающие стабильное питание напрямую от блока питания. Важно учитывать максимальный ток кулера, чтобы избежать перегрузки цепи и повреждений оборудования.

Кроме стандартных способов, распространены методы подключения с использованием контроллеров оборотов и устройств PWM, позволяющих регулировать скорость вентилятора и оптимизировать охлаждение. Выбор конкретного способа зависит от технических характеристик кулера и требований к системе охлаждения.

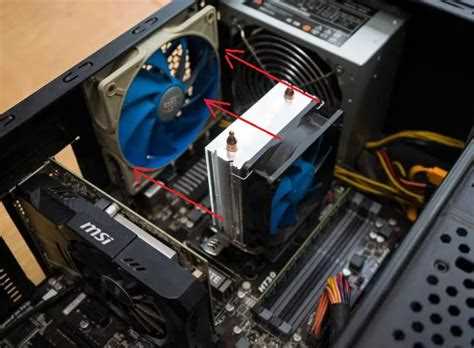

Подключение кулера к материнской плате через 3- и 4-контактный разъем

Материнская плата оснащена специальными разъемами для подключения вентиляторов – 3- и 4-контактными. 3-контактный разъем содержит питание (+12 В), землю и сигнальный провод тахометра (обороты), что позволяет отслеживать скорость вращения, но не регулирует обороты.

4-контактный разъем дополнительно включает провод PWM (широтно-импульсная модуляция), обеспечивающий управление скоростью вращения кулера программно через BIOS или утилиты ОС. Этот метод эффективнее, так как позволяет плавно снижать или увеличивать обороты без потери стабильности питания.

При подключении 3-контактного вентилятора в 4-контактный разъем необходимо ориентироваться по ключу (защелке), чтобы избежать перекосов контактов. При этом регуляция оборотов ограничена напряжением, доступным на 3 проводах, и зависит от функционала материнской платы.

4-контактный кулер не рекомендуется подключать к 3-контактному разъему, так как сигнал PWM не будет использован, а вентилятор будет работать на максимальных оборотах без регулировки.

При подключении важно соблюдать полярность: контакт питания обычно обозначен красным проводом, земля – черным, сигнальные провода имеют другие цвета, которые указаны в документации к кулеру или материнской плате. Некорректное подключение может привести к отсутствию работы вентилятора или его повреждению.

Для контроля работы кулера рекомендуется проверять показания оборотов через BIOS или специализированные программы. В случае отсутствия сигнала тахометра возможна неисправность разъема или вентилятора.

При установке кулера следует избегать натяжения проводов, обеспечивать надежное крепление разъема в посадочном гнезде и защищать контакты от окисления или загрязнений.

Использование адаптеров для подключения кулера к блоку питания напрямую

Для подключения компьютерного кулера напрямую к блоку питания применяют адаптеры с разъемами Molex или SATA, обеспечивающие стабильное питание 12 В. Такой способ позволяет обойти ограничения материнской платы по числу подключаемых вентиляторов и увеличить общую мощность системы охлаждения.

Адаптеры бывают двух основных типов: с Molex на 3- или 4-контактный разъем вентилятора и с SATA на 3- или 4-контактный вентиляторный разъем. Molex-адаптеры подают напряжение напрямую с силовых линий блока питания (+12 В и земля), при этом управление оборотами вентилятора не реализуется, кулер работает на максимальной скорости.

Использование SATA-адаптеров аналогично, но в современных системах SATA-разъемы часто предпочтительнее благодаря более компактному дизайну и лучшей фиксации. Важно удостовериться, что адаптер рассчитан на нужный ток, поскольку типичные кулеры потребляют от 0,1 до 0,5 А при 12 В, а блок питания и кабели должны выдерживать нагрузку без перегрева.

Рекомендуется выбирать адаптеры с качественными контактами и изолированными проводами, чтобы исключить короткие замыкания. При подключении сразу нескольких вентиляторов к одному Molex-разъему суммарный ток не должен превышать допустимый предел, обычно около 3 А на линию.

Подключение кулера через адаптер исключает возможность контроля скорости вращения с помощью материнской платы, поэтому для оптимизации шума и эффективности охлаждения стоит использовать вентиляторы с собственными встроенными терморегуляторами или устанавливать дополнительные устройства управления оборотами.

Подключение кулера с питанием 5 В и 12 В: особенности и отличия

Компьютерные кулеры обычно рассчитаны на питание от 5 В или 12 В, что напрямую влияет на их скорость вращения, уровень шума и производительность охлаждения.

Кулеры на 12 В являются стандартом для большинства вентиляторов корпуса и процессорных кулеров. Они обеспечивают более высокую скорость вращения – обычно от 1000 до 3000 об/мин, что позволяет эффективно отводить тепло. Подключение таких кулеров обычно происходит к разъему Molex или 4-контактному разъему вентилятора на материнской плате с соответствующим напряжением 12 В. При подключении к блоку питания напрямую важно учитывать, что кулер на 12 В потребляет больше тока и требует соответствующей линии питания с хорошей стабилизацией напряжения.

Кулеры с питанием 5 В применяются реже, чаще в компактных устройствах или в корпусах с низким энергопотреблением. Скорость их вращения ниже – обычно 800–1500 об/мин, что снижает уровень шума, но и уменьшает эффективность охлаждения. Такие вентиляторы подключаются к соответствующим 5-вольтовым линиям питания, чаще через USB-порты или специальные адаптеры с 5 В.

Отличия при подключении связаны с особенностями напряжения и токовой нагрузки. Нельзя подключать 5-вольтовый кулер напрямую к 12 В – это приведёт к перегреву и выходу вентилятора из строя. Аналогично, подключение 12-вольтового вентилятора к линии 5 В вызовет недостаточную скорость вращения и снижение эффективности охлаждения.

При необходимости запитать кулер 5 В от блока питания с 12 В применяются понижающие адаптеры или регуляторы напряжения, обеспечивающие стабильное питание. Аналогично, для кулеров 12 В важно использовать разъёмы, способные обеспечить нужный ток, поскольку перегрузка линии 5 В может привести к сбоям в работе системы.

При выборе кулера учитывайте совместимость по напряжению с доступными разъёмами и возможностями блока питания. Для систем с ограниченным энергопотреблением или низкой температурой подойдут кулеры на 5 В, тогда как для более горячих и требовательных к охлаждению компонентов – 12 В.

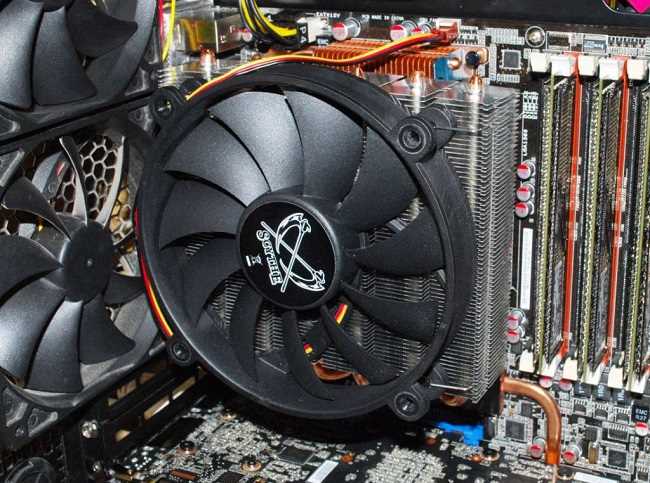

Подключение кулера через Molex-разъем блока питания: пошаговая инструкция

Для подключения кулера к Molex-разъему блока питания потребуется адаптер Molex-to-3/4-pin, если у кулера разъем другой. Стандартный Molex-разъем имеет четыре контакта: два питающих (12 В и земля) и два дополнительных, не используемых кулером.

1. Выключите компьютер и отключите блок питания от сети, чтобы избежать короткого замыкания и поражения током.

2. Найдите свободный Molex-разъем на кабелях блока питания. Он обычно крупнее и имеет четыре металлических контакта внутри пластикового корпуса.

3. Если кулер оснащён 3- или 4-контактным разъемом, используйте адаптер Molex-to-fan. Подсоедините разъем кулера к адаптеру, соблюдая полярность: красный провод – +12 В, черный – земля.

4. Вставьте Molex-разъем адаптера в свободный разъем блока питания, аккуратно до щелчка, не применяя излишних усилий.

5. Проверьте надежность соединений и отсутствие повреждений изоляции на проводах.

6. Включите питание компьютера и убедитесь, что кулер работает стабильно без посторонних шумов или вибраций.

При использовании Molex-разъема кулер получает постоянное питание 12 В, без возможности управления скоростью вращения через ШИМ. Учитывайте это при выборе кулера и настройке системы охлаждения.

Как подключить кулер к USB-порту и ограничения такого способа

Для подключения кулера к USB-порту понадобится кулер с напряжением питания 5 В или адаптер, понижающий напряжение с 12 В до 5 В. USB-порт стандартно обеспечивает питание 5 В с максимальным током до 500 мА (USB 2.0) или до 900 мА (USB 3.0). Это ограничивает выбор кулеров по потребляемой мощности.

1. Выберите кулер с номинальным напряжением 5 В. Обычные компьютерные кулеры рассчитаны на 12 В и не подходят без дополнительного преобразователя.
2. Подключите питание кулера к контактам +5 В (обычно красный провод) и GND (черный провод) USB-кабеля. Контакты питания на USB расположены на 1 и 4 пинах.
3. Избегайте подключения к USB-порту без проверки тока потребления. Если кулер потребляет более 0,5–0,9 А, это может привести к отключению питания порта или повреждению материнской платы.
4. Для управления скоростью кулера по USB необходимо использовать специальные контроллеры или кулеры с поддержкой USB-интерфейса и программного управления.

Ограничения способа:

• Максимальная мощность ограничена 2,5 Вт (USB 2.0) или 4,5 Вт (USB 3.0). Большинство 12 В кулеров не смогут работать при 5 В или будут работать с пониженной производительностью.
• USB-порт не предназначен для длительной нагрузки выше 500–900 мА, что ограничивает длительность и стабильность работы кулера.
• Подключение кулера с 12 В напрямую к USB запрещено из-за риска выхода из строя оборудования.
• Отсутствие прямого управления оборотами кулера при простом подключении к USB. Для регулировки скорости требуется дополнительное оборудование.

Использование контроллеров скорости вращения кулеров с отдельным питанием

Контроллеры скорости вращения кулеров с отдельным питанием позволяют регулировать обороты вентиляторов независимо от напряжения, подаваемого на материнскую плату или блок питания. Такие устройства получают питание напрямую от источника, обычно от блока питания ПК через Molex или SATA-разъем, что обеспечивает стабильное энергоснабжение и не снижает мощность кулера.

Основные преимущества использования контроллеров с отдельным питанием:

• Точная настройка оборотов в широком диапазоне, вплоть до полной остановки вентилятора.
• Стабильное питание кулера независимо от изменений в напряжении на материнской плате.
• Возможность управления несколькими вентиляторами одновременно через один контроллер.
• Защита от перегрузок и скачков напряжения благодаря выделенному источнику питания.

Для подключения контроллера с отдельным питанием необходимо:

1. Подключить питание контроллера к блоку питания через Molex или SATA.
2. Подсоединить кулеры к выходам контроллера, учитывая количество поддерживаемых вентиляторов.
3. Настроить скорость вращения с помощью регулятора на самом контроллере или дистанционно, если контроллер оснащён соответствующими интерфейсами.

При выборе контроллера следует учитывать следующие параметры:

• Максимальный ток на канал (обычно от 1 до 3 А), чтобы не превышать мощность кулера.
• Количество каналов для подключения вентиляторов.
• Тип регулировки: ШИМ (широтно-импульсная модуляция) предпочтительнее, так как обеспечивает более точное управление и меньший нагрев компонентов.
• Совместимость с типом разъемов кулеров (3-pin, 4-pin).

Контроллеры с отдельным питанием часто используются в системах с большим количеством вентиляторов или в случаях, когда необходимо обеспечить низкий уровень шума при максимальной эффективности охлаждения. При правильном подключении и настройке они значительно улучшают тепловой режим ПК без риска нестабильного питания кулеров.

Вопрос-ответ:

Какие основные способы подключения компьютерного кулера к питанию существуют?

Кулеры в компьютерах обычно подключают несколькими способами: напрямую к материнской плате через 3- или 4-контактный разъем, к блоку питания через Molex-адаптер, к USB-порту или через специальные контроллеры скорости вращения с отдельным питанием. Каждый способ имеет свои особенности, влияющие на контроль скорости и стабильность питания вентилятора.

Можно ли подключить кулер к USB-порту и какие ограничения есть у такого метода?

Подключение кулера к USB возможно при помощи соответствующего адаптера, так как USB выдает стандартное напряжение 5 В. Однако большинство компьютерных кулеров рассчитаны на 12 В, поэтому при питании от USB их скорость значительно снижается. Кроме того, USB-порт ограничен по току, что может повлиять на мощность вентилятора. Такой способ подойдет для небольших вентиляторов с низким энергопотреблением, но не для охлаждения основных компонентов.

В чем разница между подключением кулера через 3-контактный и 4-контактный разъем на материнской плате?

3-контактный разъем обеспечивает питание вентилятора и передачу сигнала о скорости вращения. 4-контактный разъем дополнительно содержит линию для управления скоростью вращения с помощью широтно-импульсной модуляции (PWM). Благодаря этому можно точнее регулировать скорость кулера и снизить шум, а также добиться более эффективного охлаждения в зависимости от нагрузки системы.

Зачем нужны контроллеры скорости вращения кулеров с отдельным питанием и как они работают?

Контроллеры с отдельным питанием позволяют регулировать скорость вращения нескольких вентиляторов независимо от материнской платы. Они получают питание напрямую от блока питания, что обеспечивает стабильное напряжение. Управление скоростью осуществляется через потенциометр или цифровой интерфейс, что дает возможность подстроить охлаждение под конкретные задачи и снизить уровень шума при низкой нагрузке.

Как правильно подключить кулер через Molex-разъем блока питания и на что обратить внимание?

Для подключения кулера к Molex-разъему используют специальный адаптер с соответствующими контактами. Molex выдает 12 В, что подходит для большинства стандартных вентиляторов. Важно проверить полярность подключения, чтобы кулер не работал в обратную сторону. Также стоит учитывать, что при таком подключении регулировать скорость вентилятора можно только через внешние контроллеры, поскольку Molex не поддерживает передачу сигнала о скорости вращения.
