Инжектор питания – это специализированное устройство, предназначенное для подачи электрического питания на активные антенны через коаксиальный кабель, одновременно передавая радиочастотный сигнал. Его основная задача – обеспечить питание антенны без использования дополнительного проводного соединения, что упрощает монтаж и повышает надежность системы.
Работа инжектора основана на разделении сигналов питания и радио частотного сигнала в пределах одного кабеля. Входной сигнал с передатчика или приемника поступает на устройство, где с помощью фильтров и катушек индуктивности выделяется питание постоянного тока, подаваемое на антенну, при этом радиочастотный сигнал проходит без значительных потерь.
Использование инжектора питания особенно актуально в системах с активными антеннами, такими как усилители сигнала или антенны с встроенным предусилителем, где требуется стабильное и качественное питание. Неправильный выбор или отсутствие инжектора может привести к снижению эффективности передачи сигнала и увеличению шума в радиолинии.
Как инжектор питания обеспечивает питание по коаксиальному кабелю
Инжектор питания служит для подачи постоянного напряжения питания на активные антенны или усилители, используя один коаксиальный кабель, по которому одновременно передаются радиочастотный сигнал и питание. Это достигается за счёт разделения двух видов сигналов на разные частотные диапазоны с помощью встроенного фильтра.
Внутри инжектора питания используется схема фильтрации, обычно реализованная с помощью индукторов и конденсаторов. Высокочастотный сигнал (РЧ) пропускается в сторону антенны без искажений, а постоянное напряжение питания подаётся параллельно по центральной жиле кабеля. Подача питания осуществляется через индуктор, который блокирует прохождение высокочастотного сигнала в сторону источника питания, предотвращая его затухание и помехи.
Типичные параметры инжектора питания включают рабочее напряжение 12-24 В постоянного тока и максимальный ток до 500 мА. Коаксиальный кабель, обычно с сопротивлением 50 Ом, обеспечивает минимальные потери передачи как питания, так и сигнала. При монтаже важно использовать качественные разъёмы и кабели, чтобы избежать ухудшения экранирования и потерь.
Для правильной работы инжектора питание должно подаваться только с одной стороны – с источника питания, а на стороне приёма должна стоять активная антенна или усилитель, рассчитанные на такое питание. В случае длинных кабелей рекомендуется проверять падение напряжения, чтобы обеспечить стабильную работу подключённого оборудования.
Таким образом, инжектор питания позволяет упростить прокладку кабелей, исключая необходимость отдельного провода для питания, что особенно важно в условиях ограниченного пространства и для уличных антенн.
Выбор напряжения и тока для питания антенны через инжектор
Максимальный ток питания определяется потребляемой мощностью антенны и её активных элементов. Типичные значения тока колеблются от 50 мА до 500 мА. Важно выбрать инжектор с запасом по току не менее 20-30% относительно номинального потребления, чтобы избежать перегрева и сбоев в работе.
Перед выбором напряжения следует проверить технические характеристики антенны или усилителя – неправильное напряжение может привести к повреждению компонентов. Если документация отсутствует, рекомендуется измерить потребляемый ток при включении с заведомо низким напряжением, постепенно повышая его до рабочего уровня.
Инжектор должен обеспечивать стабильное напряжение без значительных пульсаций, поскольку колебания могут ухудшить качество сигнала. При длине коаксиального кабеля свыше 10 метров необходимо учитывать падение напряжения и при необходимости увеличивать напряжение источника или снижать ток.
Для безопасности стоит предусмотреть предохранитель или ограничитель тока на стороне инжектора. Это предотвратит повреждение оборудования при коротком замыкании или других непредвиденных ситуациях.
Совместимость инжектора питания с различными типами антенн
Для пассивных антенн инжектор питания не требуется, так как они не содержат активных компонентов и не нуждаются в электропитании. В случае активных антенн с интегрированными усилителями важно проверить требования к питанию в технической документации, чтобы напряжение инжектора не превышало рекомендованное значение, иначе возможен выход из строя усилителя.
Инжекторы питания, как правило, совместимы с антеннами стандарта DVB-T, LTE, GSM, Wi-Fi и радиочастотными усилителями с питанием по коаксиальному кабелю (PoC). Однако при использовании с антеннами с нестандартными или повышенными требованиями к питанию может потребоваться специализированное устройство или дополнительный блок стабилизации.
Важно учитывать импеданс коаксиального кабеля и антенны – инжектор не должен создавать дополнительных потерь в сигнале. Обычно инжекторы рассчитаны на 50 или 75 Ом, что соответствует распространённым типам антенн и кабелей. Несовместимость по импедансу приводит к отражениям и ухудшению качества приёма.
Перед выбором инжектора питания следует тщательно сверять технические характеристики антенны и устройства: напряжение, ток, импеданс и тип разъёмов. Несоблюдение требований снижает эффективность работы системы и увеличивает риск повреждения компонентов.

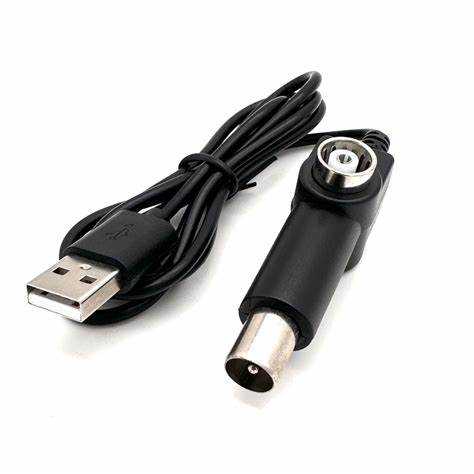

Методы защиты оборудования при использовании инжектора питания
Для предотвращения повреждения антенны и связанного оборудования при подаче питания через инжектор важно применять комплекс защитных мер.
- Использование предохранителей и автоматических выключателей. Рекомендуется устанавливать предохранители с номиналом, соответствующим максимальному току потребления антенны, чтобы исключить перегрузки и короткие замыкания.
- Защита от перенапряжения (грозозащита). Инсталляция разрядников или варисторов на линии питания предотвращает попадание высокого напряжения из-за грозовых разрядов или электростатических разрядов, что особенно важно при размещении антенны на открытом воздухе.
- Использование фильтров помех. Применение фильтров или дросселей на линии питания позволяет снизить высокочастотные помехи, которые могут повлиять на работу антенны и принимающего оборудования.
- Контроль полярности и параметров питания. Перед подключением инжектора необходимо проверить правильность полярности напряжения и соответствие параметров питания (напряжение, ток) техническим требованиям антенны и инжектора.
- Экранирование и заземление. Правильное заземление корпуса оборудования и экранирование кабелей минимизируют риск возникновения паразитных токов и обеспечивают устойчивость к электромагнитным помехам.
- Регулярное техническое обслуживание. Проверка состояния соединений, изоляции и работоспособности защитных элементов помогает вовремя выявлять и устранять потенциальные проблемы.
Соблюдение этих методов существенно повышает надежность системы и продлевает срок службы антенны и инжектора питания.
Установка и подключение инжектора питания в антенной системе
Инжектор питания устанавливается между источником питания и антенной, обеспечивая подачу постоянного напряжения по коаксиальному кабелю. Для правильной работы важно соблюдать полярность и соответствие технических параметров.
Первым шагом подключите коаксиальный кабель от приемника или маршрутизатора к порту «DATA» инжектора. Второй порт, отмеченный как «ANTENNA» или «OUTPUT», подключите к антенне. Третий – для подключения источника питания, обычно 12 В постоянного тока.
Рекомендуется использовать экранированные коаксиальные кабели с характеристическим импедансом 50 Ом для минимизации потерь и помех. Максимальная длина кабеля не должна превышать 20-30 метров, чтобы избежать снижения напряжения и ухудшения качества сигнала.
Обязательна проверка входного напряжения источника питания с параметрами, указанными в технической документации инжектора. Несоответствие может привести к выходу из строя оборудования.
Перед окончательной установкой убедитесь в отсутствии короткого замыкания и правильности подключения. Для этого можно использовать мультиметр в режиме проверки напряжения на выходе инжектора без подключения антенны.
Инжектор питания необходимо монтировать в сухом месте, исключающем попадание влаги и пыли. При уличной установке следует применять герметичные коробки и защитные кожухи.
Наконец, рекомендуется закрепить кабеля с помощью хомутов или специальных крепежей, чтобы предотвратить механические повреждения и разрывы при ветровых нагрузках.

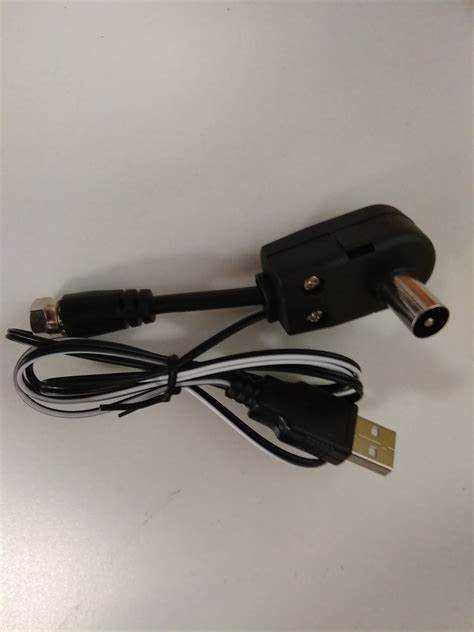

Диагностика и устранение проблем при работе инжектора питания
Основной признак неисправности инжектора питания – отсутствие подачи питания на антенну, что приводит к снижению качества или отсутствию сигнала. Для начала необходимо проверить наличие напряжения на выходе инжектора с помощью мультиметра. Нормальное значение – 12-24 В постоянного тока, в зависимости от спецификации антенны.
Если напряжение отсутствует, проверьте сетевой адаптер и кабель питания. Иногда причина кроется в перегоревшем предохранителе или повреждении проводки. Рекомендуется проверить целостность коаксиального кабеля на участке от инжектора до антенны, поскольку механические повреждения или перегибы могут нарушать подачу питания и сигнал.
При наличии напряжения, но отсутствии сигнала стоит оценить правильность подключения всех разъёмов. Неплотный контакт или коррозия на разъёмах может привести к прерывистому соединению. Очистка контактов спиртовым раствором и их плотное закрепление часто устраняют проблему.
Еще один частый источник проблем – неправильное согласование напряжения и тока инжектора с характеристиками антенны. Перегрузка инжектора приводит к его срабатыванию защиты и отключению питания. В таких случаях проверяют потребляемый ток антенны и при необходимости заменяют инжектор на устройство с большей мощностью.
Для комплексной диагностики полезно использовать тестер сигнала или анализатор спектра, чтобы убедиться в правильной работе усилителя питания и отсутствии посторонних шумов. Если инжектор встроен в корпус с защитой от помех, проверяют состояние фильтров и варисторов.
При регулярных сбоях рекомендуется провести замену инжектора питания на новый с аналогичными параметрами, так как внутренние компоненты могут деградировать со временем, особенно при работе в агрессивных климатических условиях.
Вопрос-ответ:
Как именно инжектор питания подаёт питание на антенну через коаксиальный кабель?
Инжектор питания соединяется с коаксиальным кабелем и разделяет сигнальный и питающий токи. Он вводит постоянное напряжение в центральную жилу кабеля, одновременно пропуская через него радиочастотный сигнал без искажений. Таким образом, по одному кабелю одновременно передаётся питание для активных компонентов антенны и сам полезный сигнал.
Какие параметры напряжения и тока важно учитывать при выборе инжектора питания для антенны?
При подборе инжектора следует опираться на технические характеристики антенны, в частности, требования к напряжению (обычно 12 или 24 В) и максимальному току потребления. Превышение параметров может привести к повреждению устройства, а недостаток питания — к снижению качества работы антенны. Также нужно учитывать сопротивление кабеля и длину линии, чтобы обеспечить стабильную подачу питания без просадок.
В каких случаях необходимо использовать инжектор питания в антенной системе?
Инжектор питания необходим, когда антенна оборудована активными элементами — например, усилителем или предусилителем, требующими внешнего питания. Это часто встречается в телевизионных и спутниковых системах, где подача питания по отдельному кабелю неудобна или невозможна. Инжектор позволяет подавать питание по тому же коаксиальному кабелю, по которому передаётся сигнал, упрощая монтаж и снижая количество проводов.
Как можно выявить неисправности инжектора питания и что делать при их обнаружении?
Признаками проблем с инжектором могут быть отсутствие питания на антенне, искажение или потеря сигнала, а также перегрев устройства. Для диагностики используют мультиметр для проверки выходного напряжения и целостности цепи. При обнаружении неисправности рекомендуется заменить инжектор на исправный, а также проверить целостность и правильность подключения кабелей.
Какие меры предосторожности нужно соблюдать при установке инжектора питания?
Установка должна обеспечивать надёжное крепление устройства, защиту от влаги и пыли, а также правильную полярность подключения питания. Необходимо избегать перегрузок по току и напряжению, а также использования некачественных кабелей, которые могут вызвать потерю сигнала или короткое замыкание. Следует использовать только предназначенные для этого компоненты и соблюдать инструкции производителя.
